পণ্যের বিবরণ:
|
প্রদর্শন: | 7 ইঞ্চি TFT রঙের পর্দা,800*480 রেজোলিউশন | উপাদানের বেগ: | 100~20000m/s |
---|---|---|---|
নাড়ি স্থানচ্যুতি: | -10 ~ 1000 মিমি | পরীক্ষার পরিসীমা: | 0 ~ 15000 মিমি, ন্যূনতম ডিসপ্লে পরিসীমা: 15 মিমি (ইস্পাতে) |
প্রত্যাখ্যান করুন: | 0~80%, ধাপ 1% | কাজের ফ্রিকোয়েন্সি: | 0.5~20MHz; |
লাভ করা: | 0~110dB, ধাপ: 0.5/2/6/12dB | স্যাঁতসেঁতে: | 560Ω |
চ্যানেল নম্বর: | 500 গ্রুপ (স্কেল করা যাবে) | ||
লক্ষণীয় করা: | ডিজিটাল অতিস্বনক ত্রুটি সনাক্তকারী,টাচ স্ক্রীন অতিস্বনক ত্রুটি সনাক্তকারী,ত্রুটি সনাক্তকারী অতিস্বনক কারখানা |

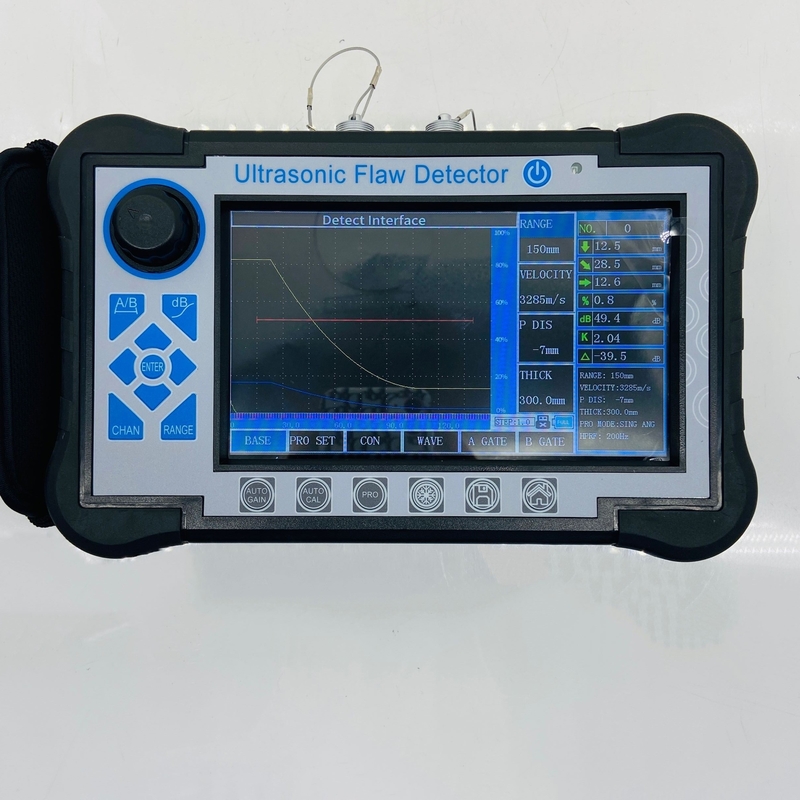

ডিজিটাল অতিস্বনক ত্রুটি সনাক্তকারী উন্নত ধরনের, যা টাচ স্ক্রিন, দ্রুত, সহজে এবং ক্ষতি ছাড়াই, সঠিকভাবে শনাক্ত করতে পারে, সনাক্ত করতে পারে, মূল্যায়ন করতে পারে এবং কাজের অভ্যন্তরে বিভিন্ন ত্রুটি যেমন ফাটল, ঢালাই, ছিদ্র, বালির গর্ত, অন্তর্ভুক্তি, ভাঁজ ইত্যাদি নির্ণয় করতে পারে। , ইত্যাদি। এটি বৈদ্যুতিক শক্তি, পেট্রোকেমিক্যাল, বয়লার এবং চাপ জাহাজ, ইস্পাত কাঠামো, সামরিক, মহাকাশ, রেল পরিবহন, অটোমোবাইল, যন্ত্রপাতি এবং অন্যান্য ক্ষেত্রের জন্য প্রয়োগ করা হয়েছে।এটি অ-ধ্বংসাত্মক পরীক্ষার শিল্পের জন্য একটি অপরিহার্য উপকরণ।
বৈশিষ্ট্য
● উচ্চ-নির্ভুলতা পরিমাপ এবং অবস্থান কাছাকাছি এবং দূরত্ব সনাক্তকরণের প্রয়োজনীয়তা পূরণ করতে
● কাছাকাছি-ক্ষেত্রের অন্ধ অঞ্চলটি ছোট, ছোট-ব্যাস এবং পাতলা-প্রাচীরযুক্ত পাইপের জন্য সনাক্তকরণের প্রয়োজনীয়তা পূরণ করতে পারে।
●স্বয়ংক্রিয় ক্রমাঙ্কন ফাংশন: এক-বোতাম স্বয়ংক্রিয় ক্রমাঙ্কন, পরিচালনা করা সহজ, স্বয়ংক্রিয় পরীক্ষা প্রোব "পি বিলম্ব","কে মান","এক্স মান" এবং বেগ
● স্বয়ংক্রিয়ভাবে ডিফেক্ট ইকো অবস্থান (গভীরতা: d, অনুভূমিক: পি, দূরত্ব: s, প্রশস্ততা, dB, এফ )
● তিনটি স্কেল অবাধে পরিবর্তন করুন (গভীরতা: d, অনুভূমিক: পি, দূরত্ব: গুলি)
●অটো গেইন, পিক এনভেলপ, পিক মেমরি ফাংশন, যা সনাক্তকরণের দক্ষতা উন্নত করতে পারে।
● স্বয়ংক্রিয়ভাবে ত্রুটি সনাক্তকরণ প্রক্রিয়া এবং গতিশীল প্লেব্যাক রেকর্ড
●φ মান গণনা: সোজা অনুসন্ধানের মাধ্যমে ত্রুটি সনাক্তকরণ, রূপান্তর φ মান স্বয়ংক্রিয়ভাবে সর্বোচ্চ তরঙ্গ খুঁজে পেতে পারে
●500টি স্বাধীন চ্যানেল (সম্প্রসারণযোগ্য হতে পারে), যা অবাধে যেকোনো শিল্পের সনাক্তকরণ মানগুলি ইনপুট এবং সংরক্ষণ করতে পারে, সাইটে পরিদর্শনের জন্য স্ট্যান্ডার্ড ব্লকগুলি বহন করার প্রয়োজন নেই৷
●অবাধে স্টোর, প্লেব্যাক 500 এ-স্ক্যান তরঙ্গ এবং ডেটা
● DAC, AVG, এবং TCG বক্ররেখা (গভীরতার ক্ষতিপূরণ) স্বয়ংক্রিয়ভাবে তৈরি হয় এবং ভাগ করা যায়।নমুনা পয়েন্টগুলি সীমাবদ্ধ নয় এবং সংশোধন এবং ক্ষতিপূরণ করা যেতে পারে।
●14 অন্তর্নির্মিত পরিদর্শন মান
●যেকোন শিল্প মান প্রবেশ বিনামূল্যে
● পালস প্রস্থ এবং শক্তি নিয়মিত করতে পারেন
●B স্ক্যান এবং B কালার স্ক্যান ফাংশন;
●কম্পিউটারের সাথে যোগাযোগ করতে পারে এবং WORD রপ্তানি করতে পারে।ফাইল, এছাড়াও সনাক্তকরণ রিপোর্ট
●IP65 ABS প্লাস্টিকের কেস, বলিষ্ঠ এবং টেকসই, ওয়াটার-প্রুফ এবং ডাস্ট-প্রুফ, এবং চমৎকার অ্যান্টি-হস্তক্ষেপ ক্ষমতা
● ডেটা প্রিন্ট রিপোর্ট বিশ্লেষণ করতে (ওয়্যারলেস) কমিউনিকেশন সফটওয়্যার ব্যবহার করুন;
●260,000-রঙের সত্যিকারের রঙের পর্দা, শক্তিশালী আলো বা কম আলোতে কাজের পরিবেশের জন্য উপযুক্ত
●উচ্চ কর্মক্ষমতা লিথিয়াম ব্যাটারি, 8-10 ঘন্টার জন্য একটানা কাজ করতে পারে
●রিয়েল-টাইম ঘড়ি রেকর্ডিং: রিয়েল-টাইম ত্রুটি সনাক্তকরণ তারিখ, সময় ট্র্যাকিং রেকর্ড, এবং স্টোরেজ
● পাওয়ার-ডাউন সুরক্ষা, স্টোরেজ ডেটা হারাতে পারে না
● ত্রুটি সনাক্তকরণ পরামিতি স্বয়ংক্রিয়ভাবে পরীক্ষিত বা প্রিসেট করা যেতে পারে
●ডিজিটাল প্রত্যাখ্যান, লাভ এবং রৈখিকতা প্রভাবিত করে না
● ক্ষতিপূরণ লাভ করুন: পৃষ্ঠের রুক্ষতা, বাঁকা সারফেস, পুরু কাজের টুকরোগুলির দীর্ঘ-পরিসরের ত্রুটি সনাক্তকরণ ইত্যাদির জন্য Db অ্যাটেন্যুয়েশন সংশোধন করা যেতে পারে।
●পিসিতে সফ্টওয়্যার দ্বারা ত্রুটি সনাক্তকারী পরিচালনা করতে পারে, কম্পিউটার-নিয়ন্ত্রিত ত্রুটি সনাক্তকারীর লক্ষ্য অর্জন করতে পারে
প্রযুক্তিগত বৈশিষ্ট্য
প্রদর্শন | 7 ইঞ্চি TFT রঙের স্ক্রিন, 800*480 রেজোলিউশন | |
অপারেশন মোড | বোতাম, রোটারি, টাচ স্ক্রিন | |
পাওয়ার সাপ্লাই | লিথিয়াম আয়ন ব্যাটারি | |
ব্যাটারির ক্ষমতা | 5.0Ah | |
পাওয়ার ভোল্টেজ | 12V | |
শক্তি পরিমাণ | 1 | |
কাজের সময় | ≥8 ঘন্টা | |
অ্যাডাপ্টার ইনপুট | DC100~240V 50Hz/60Hz | |
অ্যাডাপ্টারের আউটপুট | AC 12V | |
অ্যাডাপ্টারের শক্তি | 36W | |
তথ্য ভান্ডার | SD কার্ড (16G) | |
এলার্ম | 1 | |
কাজ তাপমাত্রা | -10℃~45℃ | |
সংগ্রহস্থল তাপমাত্রা | -20℃~60℃ | |
আইপি গ্রেড | IP65 | |
মাত্রা | 245*155*55 মিমি | |
ওজন | 1.18 কেজি (ব্যাটারি অন্তর্ভুক্ত) | |
প্রচলিত ইউটি মডেল | ||
প্রোব সংযোগকারী প্রকার | লেমো 00 | |
চ্যানেলের ধরন | একক চ্যানেল | |
চ্যানেল নম্বর | 500 গ্রুপ (স্কেল করা যাবে) | |
পালস টাইপ | নেতিবাচক ধারালো তরঙ্গ | |
ভোল্টেজ প্রেরণ | 50~350V, 50V-এ ধাপ | |
স্যাঁতসেঁতে | 560Ω | |
লাভ করা | 0~110dB, ধাপ: 0.5/2/6/12dB | |
সূক্ষ্ম সমন্বয় লাভ | -4~+4 | |
সারফেস ক্ষতিপূরণ | অল গেইন রেঞ্জ | |
কাজের ফ্রিকোয়েন্সি | 0.5~20MHz; | |
প্রোবের ধরন | একক, দ্বৈত, মাধ্যমে, নিমজ্জন প্রকার | |
ছাঁকনি |
তিনটি ঐচ্ছিক: 1~4MHz/0.5~10MHz/2~20MHz |
|
সনাক্তকরণ মোড | নেতিবাচক/পজিটিভ/টু-ওয়ে/আরএফ | |
প্রত্যাখ্যান করুন | 0~80%, ধাপ 1% | |
টেস্টিং রেঞ্জ | 0 ~ 15000 মিমি, ন্যূনতম প্রদর্শন পরিসীমা: 15 মিমি (ইস্পাত) | |
উপাদানের বেগ | 100~20000m/s | |
নাড়ি স্থানচ্যুতি | -10 ~ 1000 মিমি | |
পি বিলম্ব | 0~200us | |
X-VAL | 0 ~ 100 মিমি | |
গাইড | ঢালাই, শীট, ফরজিং পরিদর্শন | |
টেস্টিং পয়েন্ট | পিক/এক্স-ভাল/জে ভ্যাল | |
মাপা |
গেট: প্রশস্ততা, প্রশস্ততা dB মান, পরিসীমা, অনুভূমিক দূরত্ব, উল্লম্ব দূরত্ব, A এবং B গেটের মধ্যে পার্থক্য মান কার্সার: 2 ক্রস কার্সার, অনুভূমিক এবং উল্লম্ব দূরত্ব এবং কার্সারগুলির মধ্যে দূরত্ব পরীক্ষা করতে পারে (বি স্ক্যান ফাংশনের অধীনে) |
|
গেট | গেট শুরু: সমস্ত পরিসীমা | |
গেট প্রস্থ: সমস্ত পরিসীমা | ||
গেট স্তর: 10 ~ 90%, ধাপ: 1% | ||
বক্ররেখা | DAC, সর্বোচ্চ ছয়টি বক্ররেখা, NB/T 47013, GB/T 11345, GB/T 29712, এবং অন্যান্য মান পূরণ করে | |
TCG, সর্বোচ্চ ছয়টি বক্ররেখা | ||
এভিজি | ||
অন্যান্য ফাংশন | পূর্ণ স্ক্রীন, কার্সার সুইচ (পরিসীমা/উচ্চতা/দিগন্ত), একক/একটানা স্বয়ংক্রিয় লাভ (10~100%, ধাপ 10%), ইকো তুলনা, ইকো পূর্ণ, পিক এনভেলপ, পিক মেমরি, দ্রুত স্ক্যান, বাইরের মোড, স্ক্রিনশট | |
পিক ফ্রিজ/ক্র্যাক ডেপথ/গেটের প্রসারণ//বাঁকা পৃষ্ঠের পরিবর্তন/বি স্ক্যান/ফ্ল্যাট ওয়েল্ড সিমুলেশন//ভিডিও | ||
এলার্ম | শব্দ এবং হালকা অ্যালার্ম | |
সংবেদনশীলতা ত্যাগ | ≥65dB(200mm—Φ2FH,2.5PΦ20) | |
অনুভূমিক রৈখিকতা ত্রুটি | ≤0.3% | |
উল্লম্ব রৈখিক ত্রুটি | ≤3% | |
প্রশস্ততা রৈখিকতা ত্রুটি | ≤±2% | |
অ্যাটেনুয়েটর নির্ভুলতা | 20dB ±1 dB | |
গতিশীল পরিসীমা | ≥32dB | |
দূরবর্তী রেজোলিউশন | ≥26dB | |
শব্দ স্তর | ~40×10-9ভি/ | |
স্ট্যান্ডার্ড কনফিগারেশন
|
নাম | পরিমাণ |
1 | প্রধান ইউনিট | 1 |
2 | ক্ষমতা অ্যাডাপ্টারের | 1 |
3 | প্রোব সংযোগকারী তারের BNC-C6 | 2 |
4 | ইনস্ট্রুমেন্ট কেস | 1 |
5 | দিক - নির্দেশনা বিবরনী | 1 |
6 | স্ট্রেইট প্রোব 10mm 2.5MHz | 1 |
7 | অ্যাঙ্গেল প্রোব 13x13 K2 2.5MHz | 1 |
8 | ওয়ারেন্টি কার্ড | 1 |
