পণ্যের বিবরণ:
|
পণ্যের নাম: | বালি ছাঁচ পৃষ্ঠ কঠোরতা পরীক্ষক | মাত্রা: | 90x55x28 |
---|---|---|---|
মডেল: | SYS-A/B/C | সহনশীলতা: | +-1 ডিগ্রি |
লক্ষণীয় করা: | বালি ছাঁচ পৃষ্ঠ কঠোরতা পরীক্ষক,অ ধ্বংসাত্মক পৃষ্ঠ কঠোরতা পরীক্ষক |

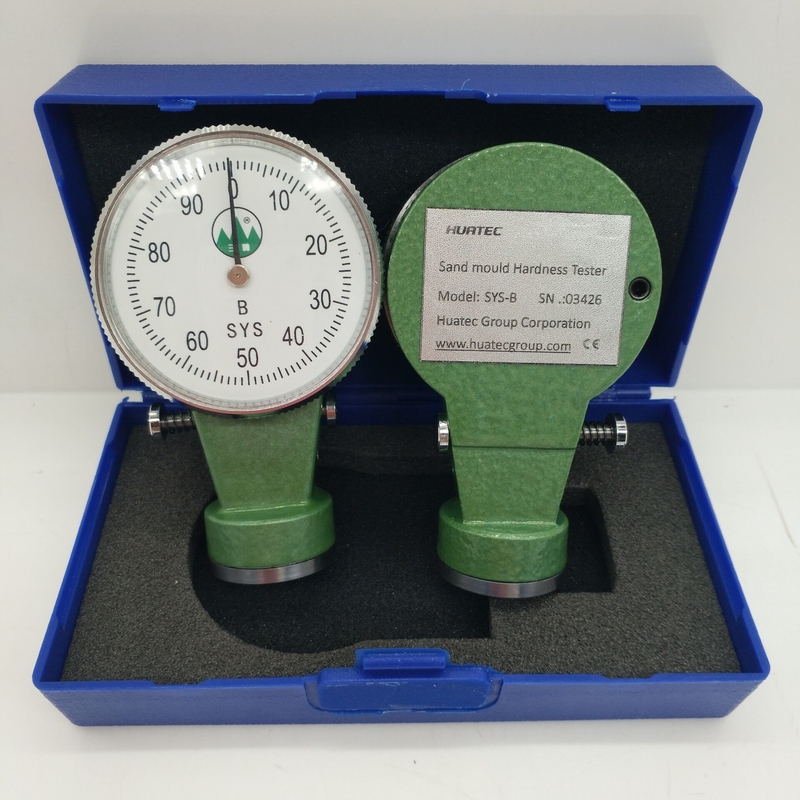

SYS-A/B/C স্যান্ড মোল্ড সারফেস হার্ডনেস টেস্টার
1.ওভারভিউ
তিন ধরনের বালির পৃষ্ঠের কঠোরতা পরীক্ষক, ABC, সবুজ বালির ছাঁচের পৃষ্ঠের কঠোরতা পরিমাপ করতে ব্যবহৃত হয়।
এর গঠনটি র্যাক প্রেসার হেড (1) মিটার হেড (2) ওয়াচ কেস (3) ফোর্স স্প্রিং (4) ড্রাইভ গিয়ার (8) রোটারি গিয়ার (14) পয়েন্টার (15) অ্যাডজাস্টিং রিং (16) ইত্যাদির সমন্বয়ে গঠিত।
টাইপ A: হাত বা যান্ত্রিক নিম্ন এবং মাঝারি চাপ দ্বারা ঢালাই করা সূক্ষ্ম বালির ছাঁচ (কোর) পৃষ্ঠের কঠোরতা পরীক্ষার জন্য উপযুক্ত।টাইপ B হাত বা যান্ত্রিক নিম্ন এবং মাঝারি চাপ দ্বারা ঢালাই করা সূক্ষ্ম এবং মোটা বালির ছাঁচ (কোর) পৃষ্ঠের কঠোরতা পরীক্ষার জন্য উপযুক্ত।উচ্চ চাপ ছাঁচনির্মাণে বালির ছাঁচের পৃষ্ঠের কঠোরতা পরীক্ষা করার জন্য টাইপ সি উপযুক্ত।
2. প্রযুক্তিগত বৈশিষ্ট্য এবং পরামিতি
আমি যথার্থতা
যখন পয়েন্টার কোন মান হয়, তখন ইন্ডেন্টারের সংশ্লিষ্ট বল সহনশীলতা হয় ±5%
পয়েন্টারটি O অবস্থানে ফিরে আসে এবং সহনশীলতা +-1 ডিগ্রি।
II মাত্রা 90x55x28
দ্রষ্টব্য: সর্বাধিক লোড হল ইন্ডেন্টারকে গেজ হেড (2) এর স্তরে চাপতে প্রয়োজনীয় বল।
পরামিতি | এ ক্যাটাগরী | টাইপ বি | টাইপ সি |
কম্প্রেশন স্ট্রোক | 2.50 মিমি | 2.50 মিমি | 2.50 মিমি |
সর্বাধিক চাপ | 237 গ্রাম | 980 গ্রাম | 1500 গ্রাম |
প্রিলোড | 90 গ্রাম | 50 গ্রাম | 180 গ্রাম |
ইন্ডেন্টারের আকৃতি এবং আকার |
|
|
|
3.নীতি
স্প্রিং এবং স্ট্রোকের শক্তি রৈখিক যে নীতি অনুসারে, স্প্রিং এর স্ট্রোক গিয়ার এবং র্যাকগুলির একটি সেটের মাধ্যমে পৃষ্ঠ নির্দেশক দ্বারা নির্দেশিত হয়।বালির পৃষ্ঠের কঠোরতার একক হল (g/mm2), তবে এককের পরিবর্তে কঠোরতা ব্যবহার করার প্রথা প্রচলিত।কারণ তাদের মানগুলি সম্পর্কিত এবং সামঞ্জস্যপূর্ণ, অর্থাৎ, যদি ইউনিটের মান বড় হয় (g/mm2), সংশ্লিষ্ট ডিগ্রি মানটিও বড়।
আমি O অবস্থান সামঞ্জস্য করি।পয়েন্টার (15) O অবস্থানে না থাকলে, O অবস্থানের সাথে পয়েন্টার (15) সারিবদ্ধ করতে সমন্বয় রিং (16) ঘুরিয়ে দিন।II ব্যবহার করার সময়, কঠোরতা পরীক্ষকটি পরীক্ষিত বালির পৃষ্ঠের উপর দৃঢ়ভাবে টিপুন (কঠোরতা পরীক্ষকের অক্ষটি বালির ছাঁচের পৃষ্ঠের সাথে লম্ব হওয়া উচিত), যাতে কঠোরতা পরীক্ষকের মাথা (2) এর সাথে ঘনিষ্ঠ যোগাযোগে থাকে। পরীক্ষিত বালির পৃষ্ঠ, এবং পয়েন্টারটিও হল যখন এটি একটি নির্দিষ্ট মান এ থামে, এটি লক করতে লকিং পিন (18) টিপুন, পরিমাপ করা মানটি পড়ুন এবং তারপর পয়েন্টারটি ফেরত দিতে লকিং পিন (18) আলগা করুন (15) O অবস্থানে।
III পরিমাপ করার সময়, আপনি প্রতিটি পরিমাপ অংশে 3-5 বার পরীক্ষা করতে পারেন এবং তারপর গড় সংখ্যা গণনা করতে পারেন, যা অংশটির কঠোরতার মান।
5. মেরামত এবং রক্ষণাবেক্ষণ
I. ঘড়ির কভার (13) এবং ঘড়ির কেসের পিছনের স্ক্রুগুলি ইচ্ছামতো খুলবেন না যাতে এতে বালি এবং ধুলো পড়তে না পারে, যা এর সঠিকতাকে প্রভাবিত করবে।
২.ব্যবহৃত বা স্থাপন করা হলে, এটি যন্ত্রটিকে ত্রুটিপূর্ণ এবং ব্যবহারকে প্রভাবিত করা থেকে প্রতিরোধ করার জন্য গুরুতর কম্পনের বিষয় নয়।
III.যদি ইন্ডেন্টার (1) এবং মিটার হেডের (2) মধ্যে ফাঁকে বালি থাকে, তাহলে সাবধানে 3~M2 স্ক্রু খুলে ফেলুন, মিটারের মাথাটি সরিয়ে ফেলুন, আঠালো বালি সরিয়ে ফেলুন এবং এটি যেমন আছে তা ইনস্টল করুন (টানবেন না) ইন্ডেন্টার)
1. র্যাক ইনডেনটার সহ
2. হেডার
3. ওয়াচ কেস
4. পাল্টা বসন্ত বল
5. স্ক্রু সামঞ্জস্য করুন
6. পেরেক সেট
7. হেয়ারস্প্রিং
8. ট্রান্সমিশন গিয়ার
9. গাইড পিন
10. প্রেস প্লেট
11. ইলাস্টিক কুশন
12. পৃষ্ঠ
13. ঘড়ি কভার
14. Slewing গিয়ার
15. পয়েন্টার
16. সমন্বয়
17. তারের ফিতে
18. লকিং পিন
19. পজিশনিং সন্নিবেশ
20. বসন্ত
