পণ্যের বিবরণ:
|
| পণ্যের নাম: | ভিকার্স হার্ডনেস টেস্টার | মডেল: | HVZHT-ZD 50 |
|---|---|---|---|
| কঠোরতা পরিমাপের পরিসর: | 5 HV - 3000 HV বা তার বেশি | উদ্দেশ্য লেন্স: | 10X, 20X |
| সর্বাধিক নমুনা মাত্রা।: | φ15*10 মিমি | শক্তির উৎস.: | 220 VAC, 50/60 Hz |
| লক্ষণীয় করা: | 220 ভ্যাক ভিকার কঠোরতা পরীক্ষক,ধাতু উপকরণ ভিকার কঠোরতা পরীক্ষক,সিরামিক উপকরণ ভিকার কঠোরতা পরীক্ষার মেশিন |
||

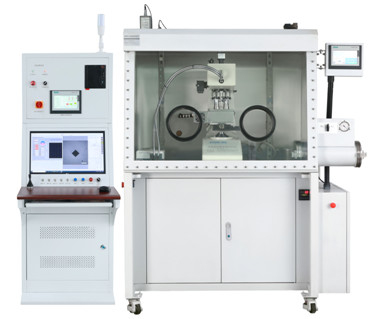

উচ্চ-তাপমাত্রা ভিকারের হার্ডনেস টেস্টারে সরাসরি ধাতু বা সিরামিক সামগ্রীর কঠোরতা পরীক্ষা করুন
1.আবেদনের সুযোগ:
প্রদত্ত যে ধাতু, সিরামিক এবং অ্যাগেটের মতো উপকরণগুলি বিভিন্ন চূড়ান্ত কাজের পরিবেশের শিকার হয়, তাদের কঠোরতা পরিবেশগত তাপমাত্রার পরিবর্তনের সাথে সম্পর্কিত পরিবর্তনের মধ্য দিয়ে যায়।বিভিন্ন তাপমাত্রার অবস্থার মধ্যে একই উপকরণে ধারাবাহিক কঠোরতা পরীক্ষা পরিচালনার চ্যালেঞ্জ মোকাবেলা করার জন্য, আমাদের কোম্পানি একটি উদ্ভাবনী পদ্ধতি গ্রহণ করেছে।আমরা একটি উচ্চ-তাপমাত্রা সিস্টেমের সাথে প্রচলিত কঠোরতা পরীক্ষককে পরিবর্ধিত করেছি, বিভিন্ন তাপমাত্রার দ্বারা চিহ্নিত বিভিন্ন কাজের পরিবেশের সিমুলেশন সক্ষম করে।এই বর্ধিতকরণ উপাদান কঠোরতা ডেটা সংগ্রহের সুবিধা দেয়, যার ফলে আমাদের পরীক্ষামূলক ফলাফলগুলির রেফারেন্স মান এবং নির্ভরযোগ্যতা বৃদ্ধি করে।
2. হোস্ট সিস্টেম:
বাহ্যিক কম্পিউটার নিয়ন্ত্রণ ব্যবস্থা ব্যবহারকারী-বন্ধুত্ব বাড়ায়, অনায়াসে অপারেশন করার অনুমতি দেয়।এই সিস্টেমটি অনলাইন পরীক্ষার সুবিধা দেয়, রিয়েল-টাইমে প্রয়োজনীয় ডেটার ব্যাপক অধিগ্রহণকে সক্ষম করে।
মেইনফ্রেম প্যারামিটার:
| অবজেক্টিভ লেন্স/ইন্ডেন্টার সুইচিং | অবজেক্টিভ লেন্স এবং ইন্ডেন্টারের মধ্যে স্বয়ংক্রিয় স্যুইচিং |
| টারেট ড্রাইভের ধরন | স্টেপার মোটর চালিত কপার গিয়ার ড্রাইভ |
| টেস্ট বল |
স্ট্যান্ডার্ড সরঞ্জাম: 0.5, 1, 2, 2.5, 3, 5, 10, 20, 30, 50 কেজি নির্বাচনযোগ্য: 0.2, 0.3, 0.5, 1, 2, 2.5, 3, 5,10 কেজি |
| লোডিং পদ্ধতি | সম্পূর্ণ স্বয়ংক্রিয় লোডিং, হোল্ডিং এবং আনলোডিং প্রোগ্রাম নিয়ন্ত্রণ |
| লোড-হোল্ডিং সময়কাল। | প্রতিটি 5 সেকেন্ডের সময়কাল সহ 5-60 ধাপ। |
| কঠোরতা পরিমাপের পরিসর। | 5 HV - 3000 HV বা তার বেশি |
| উচ্চ-তাপমাত্রার কম্প্রেশন রড। | সিলিকন নাইট্রাইড (বা তাপ-প্রতিরোধী ইস্পাত) |
| উদ্দেশ্য লেন্স | 10X, 20X |
| XY পরীক্ষার প্ল্যাটফর্ম। | আকার: 120 × 120 মিমি সর্বোচ্চ চলাচল: 8 × 8 মিমি সর্বনিম্ন পাঠ: 0.01 মিমি |
| পরিমাপ পড়ার পদ্ধতি। | ইনপুট তির্যক দৈর্ঘ্য, কম্পিউটার-ভিত্তিক অনলাইন স্বয়ংক্রিয় পড়া। |
| সফটওয়্যার অটোমেশন | কম্পিউটার কঠোরতা পরীক্ষকের লোডিং, আনলোডিং এবং ধরে রাখার সময় পরিচালনা করতে পারে, সেইসাথে স্বয়ংক্রিয়ভাবে পরীক্ষার শক্তি সনাক্ত করতে পারে। |
| সর্বাধিক নমুনা মাত্রা। | φ15*10 মিমি |
| ইন্ডেন্টারের কেন্দ্র থেকে প্রাচীরের দূরত্ব। | 135 মিমি |
| বাস্তবায়ন মান (বা রেফারেন্স) | GB/T 4340;ISO 6507;ASTM E384;JIS B7734 |
| শক্তির উৎস. | 220 VAC, 50/60 Hz |
3. উচ্চ-তাপমাত্রা সিস্টেম:
গরম করার উপাদান:সিলিকন মলিবডেনাম রড দিয়ে গরম করা স্থিতিশীল তাপমাত্রা এবং সর্বনিম্ন ওভারশুট দ্বারা চিহ্নিত করা হয়।
উচ্চ তাপমাত্রা চুল্লি:ফার্নেস বডির তাপ নিরোধক এটিকে পলিক্রিস্টালাইন মুলাইট সিরামিক ফাইবার দিয়ে আস্তরণের সাথে জড়িত, যা চমৎকার নিরোধক, নান্দনিকতা, স্থায়িত্ব এবং সরলভাবে ইনস্টলেশন ও রক্ষণাবেক্ষণ করে।অতিরিক্তভাবে, স্টেইনলেস স্টিল ফার্নেস বডির অভ্যন্তরে একটি তাপীয় বাধা আবরণ প্রয়োগ করা হয়, সর্বোত্তম তাপ নিরোধক সুরক্ষা নিশ্চিত করে।
নমুনা জন্য গরম প্লেট:সিলিকন নাইট্রাইড সিরামিকগুলি তাদের উল্লেখযোগ্য বৈশিষ্ট্যগুলির কারণে নিযুক্ত করা হয়, যার মধ্যে রয়েছে ব্যতিক্রমী উচ্চ-তাপমাত্রা প্রতিরোধ এবং প্রসারণের একটি কম সহগ।
গরম করার সুইচ:হিটিং সিস্টেমটি একটি সুইচিং পাওয়ার সাপ্লাই (12V, 200A) নিযুক্ত করে।যদিও এর ব্যক্তিগত খরচ ঐতিহ্যবাহী ট্রান্সফরমারকে ছাড়িয়ে যায়, এটি উচ্চতর স্থায়িত্ব, নির্ভরযোগ্যতা, কমপ্যাক্টনেস এবং ওজন হ্রাস করে।এই বৈশিষ্ট্যগুলি প্রচলিত সিলিকন-নিয়ন্ত্রিত পাওয়ার সাপ্লাইকে ছাড়িয়ে যায়।সিস্টেমটি উচ্চ শক্তির ব্যবহার এবং আশেপাশে ইলেক্ট্রোম্যাগনেটিক সিগন্যাল হস্তক্ষেপের প্রতিরোধের মতো সুবিধাগুলিও প্রদর্শন করে।উপরন্তু, এটি স্যুইচিং পাওয়ার সাপ্লাইয়ের মধ্যে একটি ভাসমান গ্রাউন্ড বৈশিষ্ট্য অন্তর্ভুক্ত করে, যার ফলে অপারেশন চলাকালীন ব্যবহারকারীর নিরাপত্তার নিশ্চয়তা সর্বাধিক হয়।
জল শীতল সুরক্ষা:একটি ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ চিলার অন্তর্ভুক্ত করে, চুল্লির দেহের বাইরের প্রাচীরটি দ্বৈত-স্তর স্টেইনলেস স্টিল দিয়ে তৈরি করা হয়, একটি জল-ভরা গহ্বর তৈরি করে যা সর্বোচ্চ 40 ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রা নিয়ন্ত্রণ করতে সক্ষম করে।এই ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ চিলার কার্যকরভাবে চুল্লির শরীরের সামঞ্জস্যপূর্ণ তাপমাত্রা বজায় রাখে।এটি শুধুমাত্র বাইরের চুল্লির পৃষ্ঠের তাপমাত্রার স্থিতিশীলতার নিশ্চয়তা দেয় না বরং অভ্যন্তরীণ চুল্লির তাপমাত্রাকে স্থিতিশীল এবং সূক্ষ্মভাবে সামঞ্জস্য করতেও কাজ করে।এই পরিমার্জনটি চুল্লির তাপমাত্রায় বৃহত্তর নির্ভুলতা নিশ্চিত করে, শেষ পর্যন্ত পরীক্ষার প্রক্রিয়ার নির্ভুলতা বাড়ায়।
উচ্চ তাপমাত্রা চুল্লি পরামিতি:
| তাপমাত্রা সীমা | সাধারণ তাপমাত্রা～1000℃ (নমুনা তাপমাত্রা) |
| গরম করার গতি | 50℃/মিনিট |
| তাপমাত্রা প্রদর্শনের সঠিকতা | ±1℃ |
| চুল্লির আকার | নমুনা আকারের উপর ভিত্তি করে কনফিগার করা হয়েছে, যার সর্বোচ্চ নমুনার আকার 15 মিমি। |
| তাপমাত্রা সেটিং | লক্ষ্য তাপমাত্রা পছন্দ হিসাবে সেট করুন। |
| থার্মোকল | PtRh-Pt (টাইপ S), তাপ প্রতিক্রিয়া সময় <2s |
| গরম করার উপাদান | সিলিকন মলিবডেনাম রড |
4. ইমেজ অধিগ্রহণ সিস্টেম:
সিস্টেমটি ভিকারস ইন্ডেন্টেশন পরিমাপে কঠোরতা চিত্র প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে, পরিমাপ, পরিসংখ্যান বিশ্লেষণ, ডেটা সঞ্চয়স্থান এবং ফলাফল আউটপুটের মতো কাজগুলিকে অন্তর্ভুক্ত করে।
সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে ইন্ডেন্টেশন পরীক্ষার ফলাফল বক্ররেখা, গভীরতার বক্ররেখা, ত্রুটি পরিসংখ্যান এবং পরীক্ষার সংখ্যার জন্য গ্রুপ পরিসংখ্যান তৈরি করে এবং প্রদর্শন করে।
প্রযুক্তিগত পরামিতি:
| ছবি সনাক্তকারী যন্ত্র | CMOS(রঙিন) |
| কার্যকরী পিক্সেল | 1.3 মিলিয়ন |
| ইমেজিং এলাকা | 6.55(H)×4.92(V)mm 1/2 প্রকার |
| স্ক্যানিং পদ্ধতি | লাইন বাই লাইন স্ক্যানিং |
| মিরর ইমেজ ইনভার্সন ফাংশন | সেন্সর অনুভূমিক এবং উল্লম্ব ফ্লিপিং |
| পিক্সেল সাইজ | 3.2(H)×3.2(V)μm |
| শাটার মোড | রোল আপ পর্দা |
| বর্ণবিন্যাস | আরজিবি বেয়ার আয়োজন |
| চক্রের হার | 12fps |
| ইলেকট্রনিক শাটার | 1/19688～0.832s ※24MHz ড্রাইভ ঘড়ি |
| সংযোগকারী | USB 2.0 বাল্ক ট্রান্সফার |
| সিঙ্ক্রোনাইজেশন পদ্ধতি | অভ্যন্তরীণ সিঙ্ক্রোনাইজেশন |
| লেন্স মাউন্ট | সি বেয়নেট |
5. পরিশোধন পরিচলন সিস্টেম:
একটি বাক্স এবং গ্যাস পরিশোধন সিস্টেমের মাধ্যমে একটি বন্ধ কাজের পরিবেশ প্রতিষ্ঠিত হয়।নিষ্ক্রিয় গ্যাস, যেমন আর্গন বা নাইট্রোজেন, সক্রিয় পদার্থগুলিকে স্থানচ্যুত ও চক্রাকারে বের করার জন্য বাক্সে প্রবেশ করানো হয়।এই প্রক্রিয়াটি একটি অত্যন্ত পরিষ্কার এবং বিশুদ্ধ নিষ্ক্রিয় গ্যাস পরিবেশের রক্ষণাবেক্ষণ নিশ্চিত করে, যেখানে যন্ত্রে পানি ও অক্সিজেনের মাত্রা 0.1 পিপিএম-এর নিচে পৌঁছায়।এই সেটআপটি কঠোরতা পরীক্ষকের বল মান বা পরিমাপের নির্ভুলতার সাথে আপস করে না।অধিকন্তু, এটি গরম করার প্রক্রিয়া চলাকালীন অক্সিডেশন থেকে নমুনাগুলিকে রক্ষা করতে কাজ করে।
1) পণ্য বৈশিষ্ট্য এবং সুবিধা
খুব কম সিস্টেম ফুটো হার:
গ্লাভ বক্স <0.005 VOL%/H-এর ফ্যাক্টরি স্ট্যান্ডার্ড লিকেজ রেট মেনে চলে, মাপা লিকেজ রেট <0.001 VOL%/H-এর নিচে নেমে আসে—উল্লেখযোগ্যভাবে <0.05 VOL%/H-এর আন্তর্জাতিক বেঞ্চমার্ককে ছাড়িয়ে যায়।সিস্টেম একটি অক্সিজেন পদ্ধতি নিয়োগ করে, স্বয়ংক্রিয় ফুটো হার সনাক্তকরণ কার্যকারিতা দিয়ে সজ্জিত।
সমাবেশের পরে সম্পূর্ণ সিস্টেমটি পুঙ্খানুপুঙ্খভাবে মূল্যায়ন করার জন্য তিনটি পরীক্ষার প্রোগ্রাম নিযুক্ত করা হয়:
2) প্রধান পরামিতি
