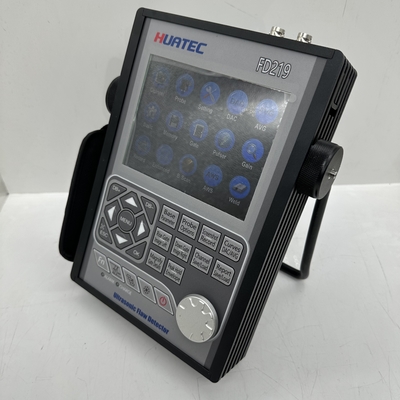

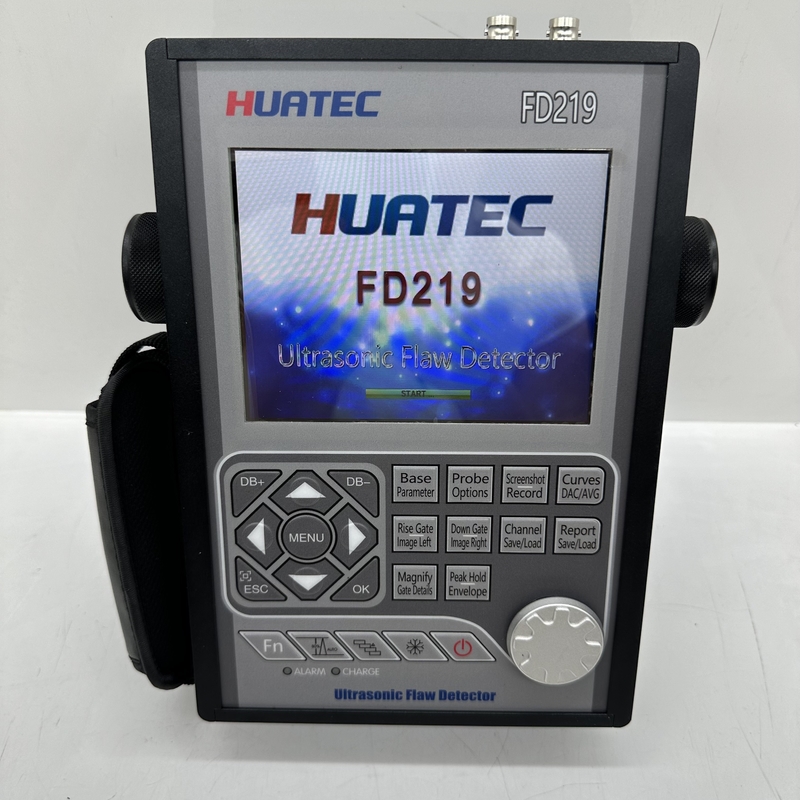

FD219 ধাতব আকৃতির ডিজিটাল অতিস্বনক ত্রুটি ডিটেক্টর

FD219 ধাতব আকৃতির ডিজিটাল অতিস্বনক ত্রুটি ডিটেক্টর

পরিচিতি

এই HUATEC FD219 ত্রুটি সনাক্তকারী একটি বহনযোগ্য শিল্প ডিজিটাল অতিস্বনক ত্রুটি সনাক্তকারী যা বিভিন্ন ত্রুটি (ফাটল, অন্তর্ভুক্তি, ছিদ্র ইত্যাদি) সনাক্ত, সনাক্ত, মূল্যায়ন এবং নির্ণয় করতে পারে।) দ্রুত workpiece মধ্যে, সুবিধাজনকভাবে, ক্ষতি ছাড়া, এবং সঠিকভাবে. এটা উভয় পরীক্ষাগার এবং প্রকৌশল সাইটে ব্যবহার করা যেতে পারে. এই যন্ত্র ব্যাপকভাবে উত্পাদন, লোহা এবং ইস্পাত ধাতুবিদ্যা ব্যবহার করা যেতে পারে,ধাতু প্রক্রিয়াজাতকরণ, রাসায়নিক শিল্প এবং অন্যান্য ক্ষেত্র যা ত্রুটি সনাক্তকরণ এবং মান নিয়ন্ত্রণ প্রয়োজন। এটি এয়ারস্পেস ক্ষেত্রে অনলাইন নিরাপত্তা পরিদর্শন এবং জীবন মূল্যায়নেও ব্যাপকভাবে ব্যবহৃত হয়,রেল পরিবহন, বয়লার এবং চাপের পাত্রে ইত্যাদি

যন্ত্রটি লুকানো ফাটল, ফাঁকা, বিচ্ছিন্নতা এবং সোল্ডিং, কাঠামো, বিললেট, অক্ষ, শ্যাফ্ট, ট্যাঙ্ক এবং চাপ জাহাজ, টারবাইন,এবং কাঠামোগত উপাদান.

বৈশিষ্ট্য

কোর হার্ডওয়্যারটি এআরএম + এফপিজিএ দিয়ে ডিজাইন করা হয়েছে, এবং সফ্টওয়্যারটি একটি অত্যন্ত নির্ভরযোগ্য মাল্টিটাস্কিং অপারেটিং সিস্টেম ব্যবহার করে, যা কার্যকারিতা, বহনযোগ্যতা,যন্ত্রের স্থায়িত্ব এবং নির্ভরযোগ্যতা.

এই যন্ত্রটি একটি মাস্টার-স্লেভ মেনু ব্যবহার করে এবং শর্টকাট কী এবং একটি ডিজিটাল ঘূর্ণন বোতাম দিয়ে ডিজাইন করা হয়েছে। যন্ত্রটি হালকা এবং বহনযোগ্য এবং এটি এক হাতে ধরে রাখা যেতে পারে।

প্রদর্শন

পূর্ণ-ডিজিটাল মাল্টি-রঙের উচ্চ-রেজোলিউশন (640 × 480 পিক্সেল) মাল্টি-রঙের টিএফটি এলসিডি ডিসপ্লে। তরঙ্গ আকৃতির প্রদর্শনটি আরও সূক্ষ্ম এবং মানবিক।

চারটি অপারেটিং ইন্টারফেস স্টাইল পরিবেশ অনুযায়ী নির্বাচন করা যেতে পারে।

দ্রুত ৬০ হার্জ আপডেট সহ এলসিডি। সূক্ষ্ম তরঙ্গরূপ পরিবর্তন প্রদর্শন করতে সক্ষম।

এলসিডি উজ্জ্বলতা অবাধে সেট করা যায়।

আকৃতি

সমস্ত অ্যালুমিনিয়াম ধাতব শেল শক্তিশালী এবং টেকসই, এবং ইলেক্ট্রোম্যাগনেটিক ঢালাই কর্মক্ষমতা খুব ভাল।

৩৬০ ডিগ্রি ঘোরাঘুরি ডিম্পিং ব্র্যাকেট এবং রাবার গ্লাভ ব্যবহার করা সহজ।

গ্লাস প্যানেল, অত্যন্ত শক্ত, পরিধান-প্রতিরোধী এবং স্ক্র্যাচ-প্রতিরোধী

স্ক্রিনশট এবং পিডিএফ ত্রুটি সনাক্তকরণ প্রতিবেদন

সমস্ত পৃষ্ঠা এবং ত্রুটি সনাক্তকরণ প্রতিবেদনগুলির রিয়েল-টাইম স্ক্রিনশট, এবং তাদের ইউ ডিস্কে বিএমপি ছবি হিসাবে সংরক্ষণ করুন, যা রঙ বা গ্রেস্কেল ছবি হিসাবে সেট করা যেতে পারে।

ত্রুটি সনাক্তকরণ প্রতিবেদনটি পিডিএফ ফাইল হিসাবে রপ্তানি করুন এবং এটি সহজ আর্কাইভ এবং মুদ্রণের জন্য একটি ইউ ডিস্কে সংরক্ষণ করুন।

পিডিএফ ফাইলের সমস্ত বিষয়বস্তু ব্যবহারকারীর প্রয়োজন অনুযায়ী কাস্টমাইজ করা যায়।

বিএমপি ছবি এবং পিডিএফ ফাইল কম্পিউটার বা মোবাইল ফোনে দেখা যাবে।

আইরেঞ্জ

স্টিলের মধ্যে 15000 মিমি পর্যন্ত; স্থির ধাপে বা অবিচ্ছিন্নভাবে পরিবর্তনশীল পরিসীমা নির্বাচনযোগ্য। বড় কাজ টুকরা এবং উচ্চ রেজোলিউশনের পরিমাপের জন্য উপযুক্ত।

ইপলসার

পলস এনার্জি 100V, 200V, 250V, 300V, 350V, 400V এবং 500V এর মধ্যে নির্বাচনযোগ্য।

Pulse Width tunable from 0.1μs to 0.5 μs to match the probes with different frequency. বিভিন্ন ফ্রিকোয়েন্সির প্রোবগুলির সাথে মেলে এমন পালস প্রস্থ 0.1μs থেকে 0.5 μs।

ইম্পলস পুনরাবৃত্তি ফ্রিকোয়েন্সি 20 Hz থেকে 2 KHz পর্যন্ত নিয়ন্ত্রিত।

সর্বোত্তম প্রোব পারফরম্যান্সের জন্য 50Ω,150Ω,250Ω এবং 500Ω এর মধ্যে নির্বাচিত ডিম্পিং

প্রোব নির্বাচনঃ একক স্ফটিক প্রোব, দ্বৈত স্ফটিক প্রোব, বিশেষ কোণ প্রোব, অনুপ্রবেশকারী প্রোব, আরোহণকারী প্রোব।

রিসিভার

নমুনা গ্রহণঃ 16 ডিজিটের এডি কনভার্টার 320 MHz নমুনা গ্রহণের গতিতে

সংশোধনঃপজিটিভ হাফওয়েভ, নেগেটিভ হাফওয়েভ, ফুলওয়েভ এবং আরএফ

অ্যানালগ ব্যান্ডউইথঃ 0.2MHz থেকে 20MHz ক্ষমতা নির্বাচনযোগ্য ফ্রিকোয়েন্সি পরিসীমা সহ (স্বয়ংক্রিয়ভাবে যন্ত্র দ্বারা সেট) সর্বোত্তম কর্মক্ষমতা জন্য জরিপ মেলে।

লাভঃ0 ডিবি থেকে 110 ডিবি সেলেক্টেবল ধাপে সামঞ্জস্যযোগ্য 0.1 ডিবি, 2 ডিবি, 6 ডিবি।

গেটস

দুটি সম্পূর্ণ স্বাধীন গেটগুলি পিক ট্রিগারিং ব্যবহার করে সিগন্যাল উচ্চতা বা দূরত্বের জন্য পরিমাপের বিকল্পগুলির একটি পরিসীমা সরবরাহ করে।

ইকো-টু-ইকো মোডটি খুব কাছাকাছি থাকা সংকেতগুলির জন্য সঠিক গেট পজিশনিংয়ের অনুমতি দেয়।

গেট স্টার্টঃ প্রদর্শিত পুরো পরিসরের উপর পরিবর্তনশীল

গেট প্রস্থঃ প্রদর্শিত পরিসরের শেষ পর্যন্ত গেট শুরু থেকে পরিবর্তনশীল

গেট উচ্চতাঃ 0 থেকে 99% পর্যন্ত পরিবর্তনশীল পূর্ণ স্ক্রিন উচ্চতা

এলইডি ফ্ল্যাশের সাথে থ্রেশহোল্ড পজিটিভ/নেগেটিভ।

স্মৃতি

উপকরণটিতে একটি অন্তর্নির্মিত বড় ক্ষমতা সম্পন্ন মেমরি রয়েছে, এবং উপকরণটির বিদ্যুৎ ব্যর্থতার কারণে ডেটা এবং ফাইলগুলি হারিয়ে যাবে না।

ক্যালিব্রেশন সেটআপ এবং প্রোব প্যারামিটার সংরক্ষণের জন্য 500 চ্যানেল ফাইলের মেমরি।

এ-স্ক্যান তরঙ্গ এবং সেটিংস সংরক্ষণের জন্য 1000 তরঙ্গ রিপোর্ট ফাইলের মেমরি।

সব ফাইল সংরক্ষণ করা যায়, পুনরায় কল করা যায় এবং মুছে ফেলা যায়।

চ্যানেল সেটিংস এবং রিপোর্ট ফাইলগুলি মেমরি ডিস্কের মাধ্যমে রপ্তানি করা যেতে পারে এবং তথ্যগুলি ইউএসবি মেমরির মাধ্যমে সীমাহীন পরিমাণে সংরক্ষণ করা যেতে পারে।

ভিডিও রেকর্ডার

ভিডিও রেকর্ডার অনেক পরিস্থিতিতে দরকারী, যারা পরে জরিপ কার্যক্রম বিশ্লেষণ করতে চান তাদের জন্য এটি খুব সুবিধাজনক।

যন্ত্রটি পরীক্ষার প্রক্রিয়াটি রেকর্ড করতে পারে এবং এটি একটি ভিডিও ফাইল হিসাবে সংরক্ষণ করতে পারে, যা যন্ত্র বা বিশেষ সফ্টওয়্যার দ্বারা প্লে করা যেতে পারে। এটি 10 টি পর্যন্ত ভিডিও ফাইল সমর্থন করে,এবং প্রতিটি ভিডিও ফাইলের দৈর্ঘ্য ৫ মিনিট পর্যন্ত হতে পারে.

আপনি যদি ভিডিও ফাইলটি মেমরি ডিস্কে সংরক্ষণ করতে চান তবে ভিডিও ফাইলের সংখ্যা এবং সময়কাল সীমাবদ্ধ থাকবে না।

পরীক্ষার প্রক্রিয়া রেকর্ড করা এবং পুনরায় চালানো ভবিষ্যতে ত্রুটি সনাক্তকরণ অধ্যয়ন এবং বিশ্লেষণের জন্য দুর্দান্ত সুবিধা প্রদান করে।

ভিডিও প্লেব্যাক বিরতি, দ্রুত এগিয়ে, দ্রুত পিছনে এবং স্টপ ফাংশন সমর্থন করে।

কার্যাবলী

• অটো ক্যালিব্রেশনঃ প্রোব শূন্য অফসেট, প্রোব কোণ (কে মান) এবং উপাদান গতির স্বয়ংক্রিয় ক্যালিব্রেশন।
• ত্রুটি সনাক্তকরণঃ লাইভ প্রদর্শন সাউন্ড-পথ, প্রজেকশন (পৃষ্ঠের দূরত্ব), গভীরতা, ব্যাপ্তি,
• ত্রুটির আকার নির্ধারণঃ AVG বা DAC ব্যবহার করে স্বয়ংক্রিয় ত্রুটির আকার নির্ধারণ, ত্রুটি গ্রহণ বা প্রত্যাখ্যানের গতি প্রতিবেদন।
• ডিজিটাল রিডিং এবং ট্রিগার ফাংশনঃ একটি সাধারণ প্রোব ব্যবহার করার সময় বেধ / গভীরতা ডিজিটাল রিডিংয়ে প্রদর্শিত হতে পারে এবং কোণ প্রোব ব্যবহারের সময় পৃষ্ঠের দূরত্ব এবং গভীরতা সরাসরি প্রদর্শিত হয়।
• DAC/AVG:ক্রুভ স্বয়ংক্রিয়ভাবে উত্পন্ন হয়, এবং নমুনা পয়েন্ট ক্ষতিপূরণ এবং সংশোধন করা যেতে পারে। বক্ররেখা স্বয়ংক্রিয়ভাবে লাভের সাথে ভাসমান, স্বয়ংক্রিয়ভাবে সনাক্তকরণ দূরত্বের সাথে প্রসারিত,এবং স্বয়ংক্রিয়ভাবে বিলম্ব সময়ের সাথে চলতে থাকে। এটি যেকোনো ডিসপ্লে এর AVG কার্ভ প্রদর্শন করতে পারে।
• এডাব্লুএস ডি১।1এই স্ট্যান্ডার্ডটি বেছে নেওয়া ম্যানুয়াল গণনা হ্রাস করতে পারে এবং সনাক্তকরণের দক্ষতা উন্নত করতে পারে।
• বাঁকা পৃষ্ঠ সংশোধন বৈশিষ্ট্য।
• ফাটল উচ্চতা পরিমাপ ফাংশন।
• গেট ম্যাগনিফাইঃ পুরো স্ক্রিনের প্রস্থ জুড়ে গেট পরিসরের বিস্তৃতি।
• ভিডিও রেকর্ডিং এবং প্লেব্যাক।
• অটো-গেইন ফাংশন
• এনভেলপঃ লাইভ এ-স্ক্যানের একযোগে প্রদর্শন 60 Hz আপডেট হার এবং এ-স্ক্যান প্রদর্শনের এনভেলপ
• পিক হোল্ডঃ পরীক্ষার ফলাফলগুলি সহজেই ব্যাখ্যা করার জন্য হিমায়িত পিক তরঙ্গ রূপগুলিকে লাইভ এ-স্ক্যানগুলির সাথে তুলনা করুন।
• শীর্ষ চিহ্নঃ রিয়েল টাইমে শীর্ষ ক্যাপচার এবং চিহ্নিত করুন
• ইকো কোডিংঃ বিভিন্ন রঙে 1 ~ 9 ইকো প্রদর্শন অঞ্চল প্রদর্শন করুন, ত্রুটি অবস্থান বিশ্লেষণ করতে ব্যবহৃত হয়।
• একটি স্ক্যান ফ্রিজঃ ডিসপ্লে ফ্রিজ ওয়েভফর্ম এবং পরীক্ষার দূরত্বের তথ্য ধারণ করে।
• B স্ক্যান প্রদর্শন বৈশিষ্ট্য। স্বজ্ঞাতভাবে workpiece এর ত্রুটি আকৃতি প্রদর্শন এবং সনাক্তকরণ ফলাফল আরো স্বজ্ঞাত।

রিয়েল টাইম ঘড়ি

যন্ত্রের ঘড়িটা সময় ধরে চলেছে।

যোগাযোগ

দুটি উচ্চ গতির ইউএসবি 2.0 পোর্ট. দুটি ইউএসবি মোড নির্বাচন করা যেতে পারেঃ ইউ-ডিস্ক এবং ইউ-ব্রিজ. ইউ-ডিস্ক মোডে, চ্যানেল কনফিগারেশন ফাইল, ত্রুটি রিপোর্ট ফাইল,স্ক্রিনশট ছবি এবং রেকর্ড করা চলচ্চিত্র U-ডিস্কে সংরক্ষণ করা যাবেইউ-ব্রিজ মোডে, উপকরণ ডেটাপ্রো সফটওয়্যারের সাথে তথ্য বিনিময় করে।

ব্যাটারি

বিল্ট-ইন বড় ক্ষমতা এবং উচ্চ-কার্যকারিতা লিথিয়াম-আয়ন ব্যাটারি।

ক্রমাগত কাজের সময় 12 ঘন্টা বেশি। 4-6 ঘন্টা সাধারণ রিচার্জ সময়।

কব্জি

অপারেটিং সমন্বয়গুলি সহজেই এবং দ্রুত ঘূর্ণন বোতাম ব্যবহার করে করা হয়।

সফটওয়্যার আপগ্রেড

সফটওয়্যারটি ইউ-ডিস্কের মাধ্যমে সহজেই আপগ্রেড করা যায়। আপগ্রেড মেশিনের ক্ষতি করবে না।

বিশেষ উল্লেখ

• পরিমাপ পরিসীমাঃ 0 থেকে 15000 মিমি, ইস্পাত গতিতে
• পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি 20 Hz থেকে 2000 Hz পর্যন্ত
• উপাদান গতিঃ 1000 থেকে 20000m/s
• পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি 20 Hz থেকে 2000 Hz পর্যন্ত
• গতিশীল পরিসীমাঃ আরো 40dB
• সিস্টেম লিনিয়ারিটিঃ অনুভূমিকঃ +/- 0.2% FSW,
• উল্লম্বঃ ০.২৫% এফএসএইচ, এম্প্লিফায়ার সঠিকতা +/-১ ডিবি।
• রেজোলিউশন ক্ষমতাঃ ৪০ ডিবি এর বেশি
• সংবেদনশীলতাঃ 50dB এর বেশি ((গভীর 200mmF2 সমতল নীচের গর্ত)
• প্রত্যাখ্যান (অপসারণ): 0 থেকে 80% পূর্ণ স্ক্রিন উচ্চতা
• গোলমালঃ ১০% এর নিচে
• গেট মনিটরঃ সম্পূর্ণ পরিসরের উপর নিয়ন্ত্রিত দুটি স্বাধীন গেট
• লাভঃ নির্বাচিত রেজোলিউশন 0 এ 110 ডিবি সর্বোচ্চ1১.0, ২.0৬.০ ডিবি।
• ব্যান্ডউইথ (অ্যাম্প্লিফায়ার ব্যান্ডপাস ): ০.২ থেকে ২০ মেগাহার্টজ
• পলস ডিসপ্লেসমেন্টঃ ৩২ ডিবি এর বেশি
• ডিসপ্লে বিলম্বঃ -২০ থেকে ৩৪০০ μs
• প্রোব বিলম্ব / শূন্য অফসেটঃ 0 থেকে 99.99μs
• পরীক্ষার মোডঃ ইমপ্লাস ইকো, ডুয়াল এলিমেন্ট এবং থ্রু-ট্রান্সমিশন
• পলসার: টিউনেবল ওয়েভ পলসার
• পলস শক্তিঃ 100V, 200V, 250V, 300V, 500V নির্বাচনযোগ্য
• সংশোধনঃ ইতিবাচক অর্ধ তরঙ্গ, নেতিবাচক অর্ধ তরঙ্গ, পূর্ণ তরঙ্গ, আরএফ
• একক: ইঞ্চি বা মিলিমিটার
• ট্রান্সডুসার সংযোগঃ BNC বা LEMO
• শক্তির প্রয়োজনীয়তাঃ এসি মেইন 100-240 ভিএসি, 50-60 হার্জ
• অপারেটিং তাপমাত্রাঃ -১০°সি থেকে ৫০°সি, স্টোরেজ তাপমাত্রাঃ -৩০°সি থেকে ৫০°সি
