পোর্টেবল পাই আউজ ম্যাগনেটিক ফাইলেড ইন্ডিকেটর

পোর্টেবল পাই আউজ ম্যাগনেটিক ফাইলেড ইন্ডিকেটর

সংক্ষিপ্তসার:

চৌম্বক ক্ষেত্র সূচকটি চীনের স্ট্যান্ডার্ড JB3965-85, JB4730-94 অনুযায়ী,এবং আমেরিকা চৌম্বকীয় কণা পরিদর্শন জন্য প্রস্তাবিত পদ্ধতি ASTME709 স্ট্যান্ডার্ড এবং ASTMA275 স্টীল Forgings চৌম্বকীয়.

"স্টিলের চাপের পাত্রে চৌম্বকীয় কণার পরীক্ষা" এবং "চাপের পাত্রে ছাঁটাইয়ের জন্য চৌম্বকীয় কণার পরীক্ষা"।

কণা পরিদর্শন নকশা এটি কেবল চাপের পাত্রে নয়, সাধারণ যান্ত্রিক পণ্যগুলির জন্যও উপযুক্ত, এটি চৌম্বকীয় কণা ত্রুটি সনাক্তকরণের জন্য প্রয়োজনীয় একটি ভাল সরঞ্জাম।

এটি ত্রুটি সনাক্তকরণ সরঞ্জাম, চৌম্বকীয় কণা চৌম্বকীয় সাসপেনশন এবং উপযুক্ত অপারেশন পদ্ধতির ব্যাপক কর্মক্ষমতা পরীক্ষা করতে পারে।

আমরা সহজেই এটিকে ব্যবহার করতে পারি চৌম্বকীয় অঞ্চলে চৌম্বকীয় ক্ষেত্রের তীব্রতা এবং দিক প্রতিফলিত করতে।

চৌম্বক ক্ষেত্রের সূচকঃ

1চৌম্বকীয় ক্ষেত্রের সূচকটি ইস্পাত চাপের পাত্রে এবং সাধারণ যান্ত্রিক পণ্যগুলির চৌম্বকীয় কণা পরিদর্শন করার জন্য উপযুক্ত।

2. চৌম্বক ক্ষেত্রের সূচকটি কাঠের অংশ এবং সাধারণ যান্ত্রিক পণ্যগুলির চৌম্বকীয় কণা পরিদর্শন করার জন্য উপযুক্ত।

ব্যবহারঃ

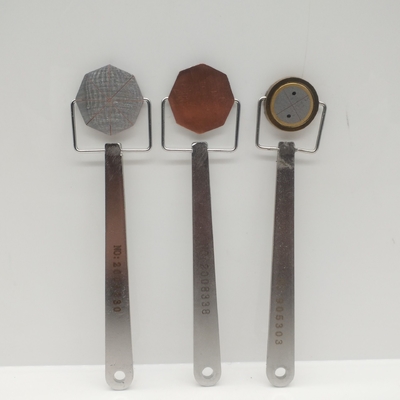

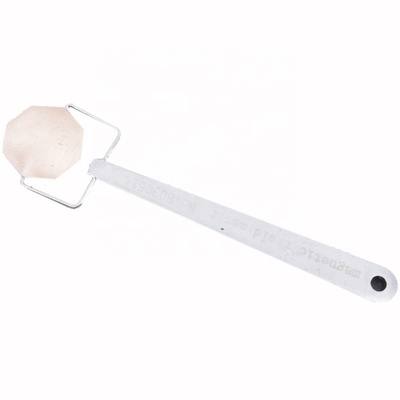

টাইপ 1 চৌম্বক ক্ষেত্রের সূচক ব্যবহার করার সময়, হাত ধরে রাখা, তামা মুখোমুখি ব্যবহার করুন, আট লাইন পৃষ্ঠ কাজ টুকরা সংযুক্ত করা হয়;

টাইপ ২ ম্যাগনেটিক ফিল্ড ইন্ডিকেটর ব্যবহার করে হ্যান্ডেলটি হাত দিয়ে ধরে রাখুন যাতে ম্যাগনেটিক ফিল্ড ইন্ডিকেটরের উভয় দিকই ওয়ার্কপিসে সংযুক্ত থাকে।

টাইপ 1 এবং টাইপ 2 চৌম্বক ক্ষেত্রের সূচক ধারাবাহিক পদ্ধতির পরিদর্শন, যখন চৌম্বকীয় গুঁড়া বা চৌম্বকীয় সাসপেনশন স্প্রে করার পরে,চৌম্বকীয় ক্ষেত্রের সূচক পৃষ্ঠ পরিষ্কার এবং discernible চৌম্বকীয় ট্রেস লাইন প্রদর্শিত, এর মানে হল যে চৌম্বকীয় প্রভাব উত্পাদিত হয়েছে, যখন চৌম্বকীয় ক্ষেত্রের সূচক একটি চৌম্বকীয় ট্রেস গঠন করে না বা পছন্দসই দিক, পরিবর্তন এবং চুম্বকীকরণ পদ্ধতি সামঞ্জস্য করা উচিত।

টাইপ 3 চৌম্বক ক্ষেত্র সূচক পশ্চিম জার্মানি থেকে অনুলিপি করা হয়।

এটি কেবল ত্রুটি সনাক্তকরণ সরঞ্জাম পরীক্ষা করতে পারে না, তবে চৌম্বকীয় কণা চৌম্বকীয় স্থগিতাদেশের বিস্তৃত কর্মক্ষমতা এবং অপারেশন পদ্ধতি উপযুক্ত কিনা তাও পরীক্ষা করতে পারে।

এটি চৌম্বকীয় অঞ্চলে চৌম্বকীয় ক্ষেত্রের তীব্রতা এবং দিক প্রতিফলিত করতে সুবিধাজনকভাবে ব্যবহার করা যেতে পারে।

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

চৌম্বকীয় ক্ষেত্রের সূচকটি একটি সমতল, অ-অবশিষ্ট ঢাল রিং নিয়ে গঠিত, যেমন এই, একটি ঢাল রিং এর ভিতরে যেমন এই।

চারটি অংশে গঠিত একটি সিলিন্ডারিকাল নরম লোহা সরবরাহ করা হয়।

এই চারটি অংশকে অ - চৌম্বকীয় গর্ত দ্বারা পৃথক করা হয় যাতে দুটি লম্ব গর্ত তৈরি হয় যার উপর একটি কভার ঘোরানো হয়।

কভার এর পিচ 0.5mm হয়, এবং প্রতি 90 ডিগ্রী কভার 1, 2, 3 এবং 4 অক্ষর সঙ্গে খোদাই করা হয়। কভার উপর একটি পাতলা ব্রোঞ্জ সমতল আছে,এবং কভার এবং নরম লোহা সিলিন্ডার মধ্যে দূরত্ব কভার ঘোরানো দ্বারা নিয়ন্ত্রিত করা যেতে পারে.

যখন আপনি একটি চৌম্বকীয় টুকরো উপর ডিভাইস পরীক্ষা, চৌম্বকীয় ক্ষেত্রের লাইন একটি অংশ নরম লোহা কলাম মাধ্যমে গঠিত হয়. যদি চৌম্বকীয় গুঁড়া এবং চৌম্বকীয় সাসপেনশন স্প্রে করা হয়,চুম্বক ক্ষেত্রের দিক অনুযায়ী ঢাকনা মধ্যে ক্রস আকৃতির ফাটল একটি সংশ্লিষ্ট ফাঁক প্রদর্শিত হবে.

কভার 360 ডিগ্রী ঘোরান, যার মানে কভারটি নরম লোহার সিলিন্ডার থেকে 0.5 মিমি দূরে। কভারটি ঘোরানো চালিয়ে যান এবং কভার এবং নরম লোহার মধ্যে দূরত্ব বৃদ্ধি করুন।

যদি চৌম্বকীয় কণা প্রদর্শন এখনও অদৃশ্য না হয়.

চৌম্বকীয় ক্ষেত্রের দিক নির্ধারণের জন্য, চৌম্বকীয় ক্ষেত্রের সূচকটি ধীরে ধীরে ঘোরানো যেতে পারে যতক্ষণ না ফাটলটি সবচেয়ে দৃশ্যমান হয়,যে বিন্দুতে চৌম্বকীয় ক্ষেত্র প্রদর্শিত ফাটল লম্ব.
