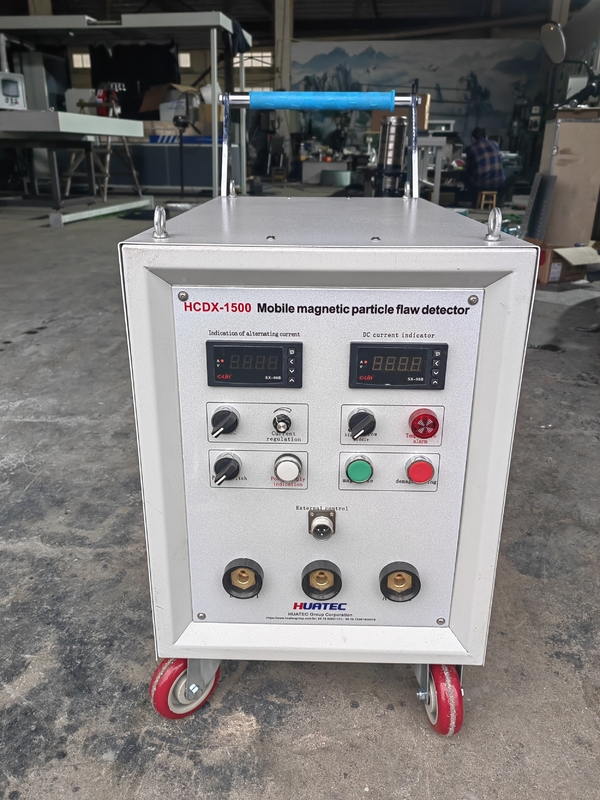

এইচসিডিএক্স১৫০০ এসি / ডিসি গতিশীল চৌম্বকীয় কণা ত্রুটি ডিটেক্টর

আমিটেকনিক্যাল স্পেসিফিকেশন

1, বিনিময় চৌম্বকীয় বিদ্যুৎ প্রবাহঃ এসি 0 ~ 1500A ((কার্যকর মান) ধারাবাহিকভাবে নিয়ন্ত্রিত, স্বল্প সময়ের জন্য অবিচ্ছিন্ন বিদ্যুৎ, 带断电相位控制;

এইচডব্লিউডিসিঃ0~1500A ((দুগুণ গড় মান) অবিচ্ছিন্নভাবে নিয়ন্ত্রণযোগ্য, স্বল্প সময়ের অবিচ্ছিন্ন বিদ্যুৎ;

1 এসি ম্যাগনেটাইজেশন বর্তমানঃ এসি 0 ~ 1500A (কার্যকর মান) অবিচ্ছিন্নভাবে নিয়ন্ত্রিত, স্বল্প সময়ের বিরতিযুক্ত শক্তি, শক্তি বন্ধ ফেজ নিয়ন্ত্রণ সহ;

এইচডব্লিউডিসিঃ ০-১৫০০এ (গড়ের দ্বিগুণ) ক্রমাগত নিয়ন্ত্রিত, স্বল্প সময়ের বিরতিপূর্ণ শক্তি;

2, স্বয়ংক্রিয়ভাবে ফেরত প্রবাহঃএসি/এইচডব্লিউডিসি 1500A~0 অবিচ্ছিন্নভাবে নিয়ন্ত্রিত, ফেরত প্রবাহ হ্রাস সহ সময় সংক্ষিপ্ত;

2 স্বয়ংক্রিয় ডিম্যাগনেটাইজিং বর্তমানঃ এসি / এইচডব্লিউডিসি 1500A ~ 0 অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য, বর্তমান হ্রাসের সাথে ডিম্যাগনেটাইজেশন সময় সংক্ষিপ্ত হয়;

3, আউটপুট ক্যাবল: 120mm²铜芯软电缆3米×2根;

3 আউটপুট ক্যাবলঃ 2 তামার-কোর নমনীয় ক্যাবল (120mm2) 3 মিটার

4, বিদ্যুৎ উৎসঃ২২০ ভোল্ট (দুই-তিন-ছায়া) ± ১০%, ৫০ হার্জ, ক্ষণস্থায়ী বিদ্যুৎ প্রবাহ সর্বোচ্চ ১০০ এ;

৪. পাওয়ার সাপ্লাইঃ ২২০ ভোল্ট (দুই-ফেজ তিন-ক্যার সিস্টেম) ± ১০%, ৫০ হার্জ, তাত্ক্ষণিক বর্তমান প্রায় ১০০ এ;

5, বাহ্য আকৃতির আকারঃ ৭৫০ (দীর্ঘ) × ৪২০ (প্রস্থ) × ৯০০ (উচ্চ) মিমি; (অন্তর্ভুক্তিহীন)

5 মাত্রাঃ 750 ((L) × 420 ((W) × 900 ((h) মিমি; (হ্যান্ডেল অন্তর্ভুক্ত নয়);

6অবশিষ্ট চৌম্বকীয় স্থিতিশীলতাঃ ≤ ± 5%;

৬. রেম্যান্স স্থিতিশীলতাঃ ≤±৫%

7, ওজনঃ প্রায় ১২০ কেজি।

৭ ওজনঃ প্রায় ১২০ কেজি।

二, কাঠামোর বৈশিষ্ট্য

IIকাঠামোর বৈশিষ্ট্য

বিদ্যুৎ উত্স ইনপুট তারের একটি 10 বর্গক্ষেত্র তিন-চার্জ তারের, একপাশে সংযোগ যন্ত্রের অভ্যন্তরীণ বিচ্ছিন্নকারী উপরের শেষ, অন্যপাশে বিদ্যুৎ নেটওয়ার্ক বিতরণ বিদ্যুৎ প্যানেলের উপর বায়ু সংযোগ সংযোগ, মেশিন সংযোগ।

পাওয়ার ইনপুটের জন্য একটি ১০ বর্গাকার থ্রি-কোর ক্যাবল সজ্জিত করা হয়েছে, এক প্রান্তটি সার্কিট ব্রেকারের উপরের প্রান্তের সাথে সংযুক্ত,এবং অন্য প্রান্ত বিদ্যুৎ গ্রিড বিতরণ বোর্ডের বায়ু সুইচ সংযুক্ত করা হয়, এছাড়াও শরীর grounded হয়.

তিন-চিরের ক্যাবল মধ্য-লাল-কালো দুই-রঙের লাইন সংযোগ বিদ্যুৎ উত্স ফায়ারলাইন, নীল-রঙের লাইন সংরক্ষণের লাইন.

তিন কোর ক্যাবলের আরডি এবং বিকে তারগুলি পাওয়ার ফেজ কন্ডাক্টরের সাথে সংযুক্ত এবং বিইউ তারগুলি সুরক্ষা গ্রাউন্ডিং ক্যাবলের সাথে সংযুক্ত।

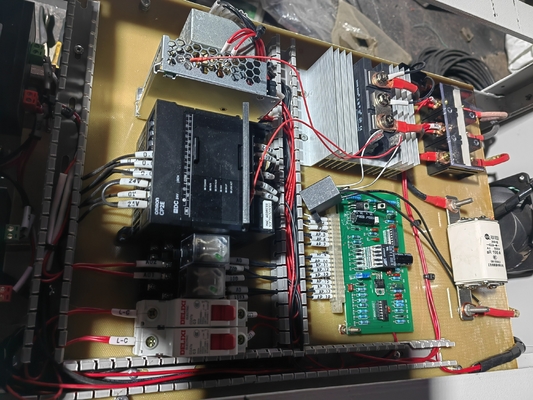

本机内置??断器保护装置. 开外220V电源,开设备电源开关,主电路通电. 开外220V电源,开设备电源开关,主电路通电. 开外220V电源,开设备电源开关,主电路通电. 开外220V电源,开设备电源开关,主电路通电.

অন্তর্নির্মিত ফিউজ সুরক্ষা ডিভাইস. বাহ্যিক 220V পাওয়ার সাপ্লাই চালু করুন, ডিভাইস পাওয়ার সুইচ চালু করুন, এবং প্রধান সার্কিট উপর শক্তি চালু করুন।

জন্য সুবিধাজনক ভাঙ্গন এবং প্রতিস্থাপন আউটপুট তারের, দ্রুত সংযুক্তি গ্রহণ, সুবিধাজনক সংযোগ চৌম্বকীয় তারের বা স্তম্ভ খুঁজুন।

আউটপুট তারের সহজ অপসারণ এবং প্রতিস্থাপনের জন্য, চৌম্বকীয়করণ কয়েল বা সমর্থন জোনের সহজ সংযোগের জন্য একটি দ্রুত সংযোগকারী ব্যবহার করা হয়।

支杆探头头为可拆的铜头,可通过铜网??接触工件,使之不易发生因接触不良引起的故障.带按??开关一支杆探头,有一三芯电缆,通过圆形航空插头接通面板中间圆插座.支杆探头上的按??开关即可同操作面板绿色按??一样使用.脚踏开关三芯电缆上圆形航空插头接入铜中间排圆插座, 踏踏开关即可同操作面板绿色按??.

সমর্থন রডের প্রোব মাথাটি একটি অপসারণযোগ্য তামার মাথা, যা তামার জাল প্যাডের মাধ্যমে ওয়ার্কপিসের সাথে যোগাযোগ করতে পারে, যাতে এটি দুর্বল যোগাযোগের কারণে ব্যর্থতার ঝুঁকিতে না থাকে।একটি push-button সুইচ সঙ্গে একটি রড জোন একটি বৃত্তাকার বিমান প্লাগ মাধ্যমে প্যানেল মাঝখানে একটি বৃত্তাকার সকেট সংযুক্ত একটি তিন-কোর তারের আছে. সমর্থন রড প্রোব উপর চাপ-বোতাম সুইচ অপারেশন প্যানেলের সবুজ বোতাম হিসাবে ব্যবহার করা যেতে পারে।তিন কোর তারের উপর বৃত্তাকার বিমান প্লাগ তামা বার মাঝখানে বৃত্তাকার সকেট সংযুক্ত করা হয়, এবং ফুট সুইচ অপারেটিং প্যানেলের সবুজ বোতামের সাথে সংযুক্ত করা যেতে পারে।
