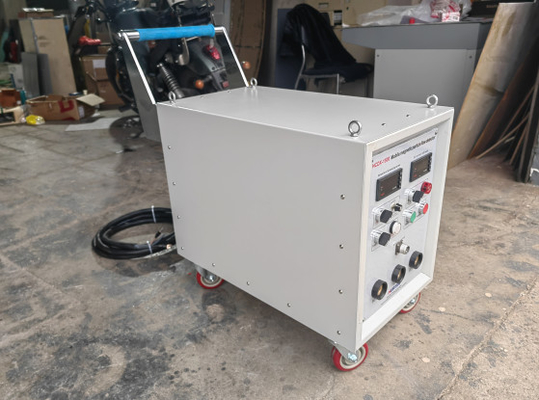

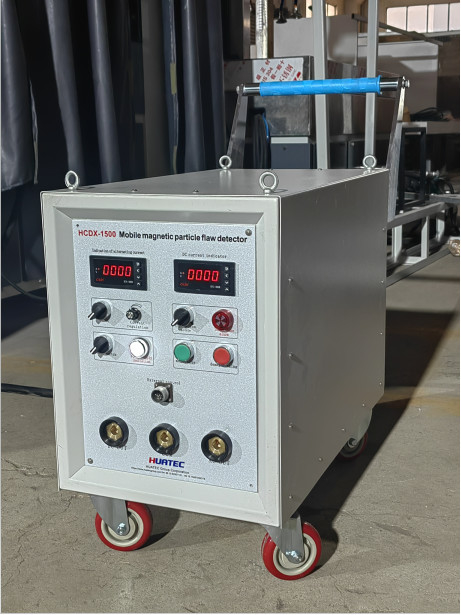

এইচসিডিএক্স১৫০০ গতিশীল চৌম্বকীয় কণা ত্রুটি সনাক্তকারী এসি/ডিসি

এইচসিডিএক্স১৫০০ গতিশীল চৌম্বকীয় কণা ত্রুটি সনাক্তকারী এসি/ডিসি

আমিটেকনিক্যাল স্পেসিফিকেশন

IIকাঠামোর বৈশিষ্ট্য

পাওয়ার ইনপুটের জন্য একটি ১০ বর্গাকার থ্রি-কোর ক্যাবল সজ্জিত করা হয়েছে, এক প্রান্তটি সার্কিট ব্রেকারের উপরের প্রান্তের সাথে সংযুক্ত,এবং অন্য প্রান্ত বিদ্যুৎ গ্রিড বিতরণ বোর্ডের বায়ু সুইচ সংযুক্ত করা হয়, এছাড়াও শরীর grounded হয়.
তিন কোর ক্যাবলের আরডি এবং বিকে তারগুলি পাওয়ার ফেজ কন্ডাক্টরের সাথে সংযুক্ত এবং বিইউ তারগুলি সুরক্ষা গ্রাউন্ডিং ক্যাবলের সাথে সংযুক্ত।
অন্তর্নির্মিত ফিউজ সুরক্ষা ডিভাইস. বাহ্যিক 220V পাওয়ার সাপ্লাই চালু করুন, ডিভাইস পাওয়ার সুইচ চালু করুন, এবং প্রধান সার্কিট উপর শক্তি চালু করুন।
আউটপুট তারের সহজ অপসারণ এবং প্রতিস্থাপনের জন্য, চৌম্বকীয়করণ কয়েল বা সমর্থন জোনের সহজ সংযোগের জন্য একটি দ্রুত সংযোগকারী ব্যবহার করা হয়।
সমর্থন রডের প্রোব মাথাটি একটি অপসারণযোগ্য তামার মাথা, যা তামার জাল প্যাডের মাধ্যমে ওয়ার্কপিসের সাথে যোগাযোগ করতে পারে, যাতে এটি দুর্বল যোগাযোগের কারণে ব্যর্থতার ঝুঁকিতে না থাকে।একটি push-button সুইচ সঙ্গে একটি রড জোন একটি বৃত্তাকার বিমান প্লাগ মাধ্যমে প্যানেল মাঝখানে একটি বৃত্তাকার সকেট সংযুক্ত একটি তিন-কোর তারের আছে. সমর্থন রড প্রোব উপর চাপ-বোতাম সুইচ অপারেশন প্যানেলের সবুজ বোতাম হিসাবে ব্যবহার করা যেতে পারে।তিন কোর তারের উপর বৃত্তাকার বিমান প্লাগ তামা বার মাঝখানে বৃত্তাকার সকেট সংযুক্ত করা হয়, এবং ফুট সুইচ অপারেটিং প্যানেলের সবুজ বোতামের সাথে সংযুক্ত করা যেতে পারে।

Vপ্রয়োগ ও ব্যবহার

1ব্যবহারের আগে সতর্কতা এবং সতর্কতা

দয়া করে এই নির্দেশিকাটি বিস্তারিতভাবে পড়ুন। প্রথমবার বা দীর্ঘ সময় ব্যবহারের আগে, বাইরের অংশগুলি ভালভাবে অক্ষত কিনা তা দয়া করে পরীক্ষা করুন,এছাড়াও আপনি ঢাকনা খুলতে পারেন যদি যদি কোন খুলে অভ্যন্তরীণ অংশ চেক করতে, কিন্তু দয়া করে অনুমতি ছাড়া কোন অংশ বিচ্ছিন্ন বা একত্রিত করবেন না।

এটি শুকনো, পরিষ্কার, ভাল বায়ুচলাচল পরিবেশে এসিড বা ক্ষার এবং অন্যান্য ক্ষয়কারী গ্যাস ছাড়া সংরক্ষণ এবং ব্যবহার করা উচিত।এই পরিবেশ উচ্চ তাপমাত্রা এবং শক্তিশালী কম্পন বা প্রভাব থাকা উচিত নয়.

পাওয়ার সাপ্লাই চালু করার আগে, দয়া করে পরীক্ষা করুন যে পাওয়ার সাপ্লাই প্রয়োজনীয় পাওয়ার সাপ্লাইয়ের সাথে সামঞ্জস্যপূর্ণ কিনা, পাশাপাশি সংযোগটি সঠিক কিনা,এবং বিদ্যুৎ নেটওয়ার্ক এবং সুইচ ক্ষমতা প্রয়োজনীয়তা পূরণ করে কিনা.

2. ব্যবহার ও অপারেশন

(1) পাওয়ার ক্যাবলটি পাওয়ার গ্রিডের সাথে সংযুক্ত করুন, পাওয়ার বিতরণ ক্যাবিনেটটি সংযুক্ত করুন এবং প্রধান সার্কিটটিকে পাওয়ার গ্রিডের সাথে সংযুক্ত করুন

(2) "পাওয়ার", "পাওয়ার" সূচক আলো চালু করুন, তারপর এটি পাওয়ার সাপ্লাই এবং নিষ্কাশন ফ্যান কাজ শুরু উপর সার্কিট নিয়ন্ত্রণ উপলব্ধি;

(৩) যখন এসি ম্যাগনেটাইজেশন প্রয়োজন হয়, তখন "এসি/ডিসি" নির্বাচক সুইচটিকে "এসি" অবস্থানে ঘুরিয়ে দিন এবং বর্তমান নিয়ন্ত্রক বোতামটি "এসি এডিজে"কে সর্বনিম্ন বা উপযুক্ত অবস্থানে ঘুরিয়ে দিন;

(4) দুই 120mm2 তারের এক প্রান্তের তামা সংযোগকারীটি মেশিনের সংশ্লিষ্ট আউটপুট ইন্টারফেসে সংযুক্ত করুন,এবং সংশ্লিষ্ট আউটপুট শেষ সংযোগ করার জন্য তারের মনোযোগ দিতে (এসি শেষ বা ডিসি শেষ);

(5) প্যানেল ট্রিগার বোতাম বা পা সুইচ টিপুন, ট্রিগার সার্কিট এসসিআর কাজ নিয়ন্ত্রণ করার জন্য স্পন্দন ট্রিগার করবে, এবং এসি চৌম্বকীয়করণ পরিদর্শন উপলব্ধি করবে;

(6) রড ইলেকট্রোডটি ওয়ার্কপিসে সংযুক্ত করুন, বা ওয়ার্কপিসে তারের রোল করুন বা থ্রেডিং বার কৌশল ব্যবহার করুন।

(7) ট্রিগার বাটন বা ফুট সুইচ টিপুন, বর্তমান সমন্বয় knob সামঞ্জস্য করতে ammeter ত্রুটি সনাক্তকরণ দ্বারা প্রয়োজনীয় বর্তমান মান নির্দেশিত,এবং তারপর ট্রিগার বোতাম টিপুন চুম্বকীকরণ সম্পন্ন করতে. সর্বোচ্চ বর্তমান অধীনে, বাহ্যিক চৌম্বকীয় কণা পরিদর্শন প্রয়োগ, সাধারণত চুম্বকীকরণ সময় 2 সেকেন্ডের কম হয়,এবং সেখানে 5-10 বার বেশি বিরতি সময় হওয়া উচিত (কম চুম্বকীকরণ সময়, অন্তর্বর্তী সময়ের গুণক সংশ্লিষ্টভাবে হ্রাস করা যেতে পারে) ।

(৮) যদি ডিম্যাগনেটাইজেশনের প্রয়োজন হয়, তবে কেবল "ম্যাগ. / ডিম্যাগ. " নির্বাচক সুইচটিকে "ডিম্যাগ. " এ ঘুরিয়ে উপরে ধাপ (1) থেকে (7) হিসাবে অপারেশন করুন;

(9) যদি আপনি অর্ধ তরঙ্গ ডিসি চৌম্বকীয় ব্যবহার করতে হবে, শুধু "এসি / ডিসি" নির্বাচন সুইচ "ডিসি" অবস্থানে ঘুরিয়ে, এই সময়ে, অভ্যন্তরীণ কাজ রিলে KC1 স্তন্যপান, কাজ সুইচিং সম্পন্ন।(এটা লক্ষ্য করা উচিত যে আউটপুট ক্যাবল এছাড়াও সুইচিং পরে সংশ্লিষ্ট আউটপুট শেষ ব্যবহার করা উচিত)

(10) ব্যবহার বন্ধ করার সময়, প্রধান "পাওয়ার" সুইচ এবং পাওয়ার ডিস্ট্রিবিউশন বোর্ড সুইচ বন্ধ করুন, এবং প্রয়োজন হলে বাহ্যিক আনুষাঙ্গিকগুলি সরান।
