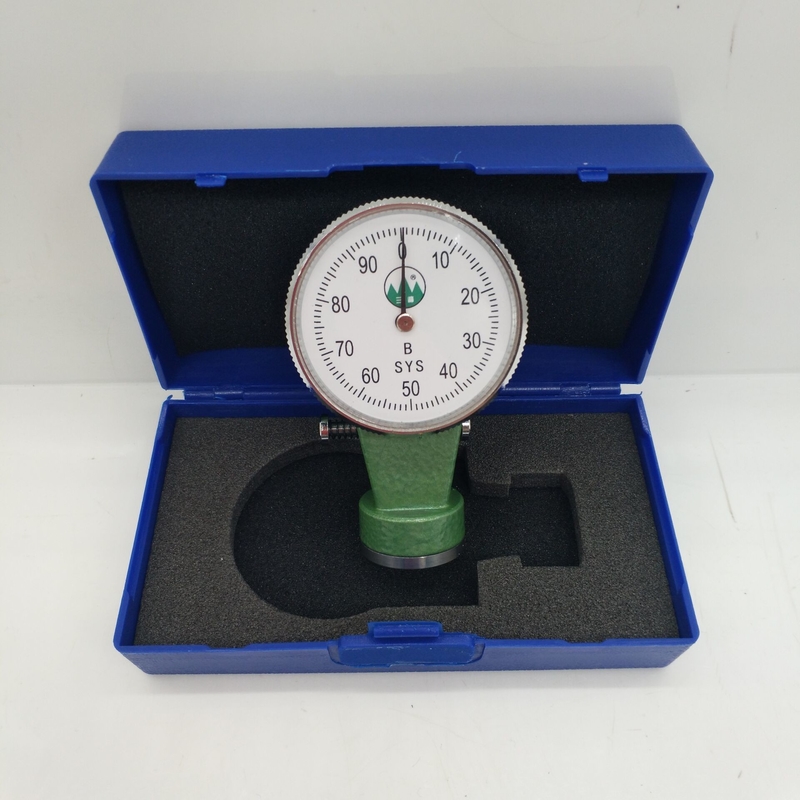

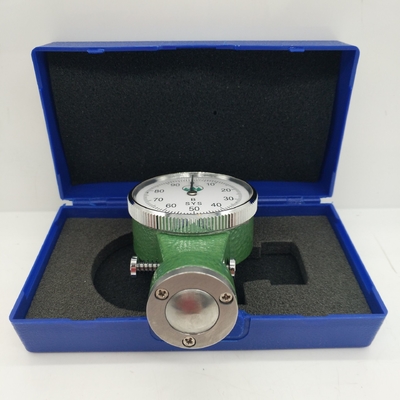

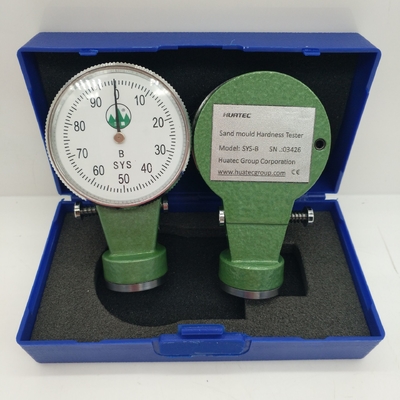

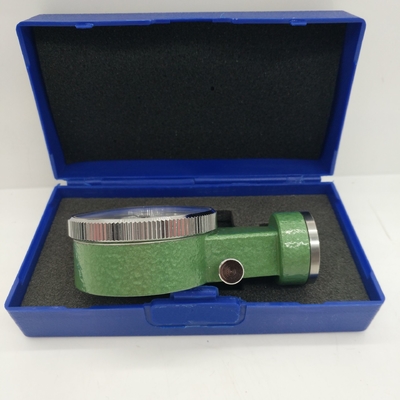

সবুজ বালি পৃষ্ঠের ছাঁচ কঠোরতা পরীক্ষক বালি পৃষ্ঠ কঠোরতা

সবুজ বালি পৃষ্ঠের ছাঁচ কঠোরতা পরীক্ষক বালি পৃষ্ঠ কঠোরতা

1. ওভারভিউ

তিন ধরনের বালি পৃষ্ঠ কঠোরতা পরীক্ষক, A B C, সবুজ বালি ছাঁচের পৃষ্ঠ কঠোরতা পরিমাপ করতে ব্যবহৃত হয়।

এর কাঠামোটি র্যাক চাপ হেড (1) মিটার হেড (2) ঘড়ি কেস (3) ফোর্স স্প্রিং (4) ড্রাইভ গিয়ার (8) রোটারি গিয়ার (14) পয়েন্টার (15) সামঞ্জস্য রিং (16) ইত্যাদি দিয়ে গঠিত।

প্রকার A: হাত বা যান্ত্রিক নিম্ন এবং মাঝারি চাপ দ্বারা ছাঁচানো সূক্ষ্ম বালি ছাঁচ (কোর) এর পৃষ্ঠ কঠোরতা পরীক্ষা করার জন্য উপযুক্ত।টাইপ বি হ'ল হ্যান্ড বা যান্ত্রিকভাবে নিম্ন এবং মাঝারি চাপে ছাঁচনির্মাণ করা সূক্ষ্ম এবং রুক্ষ বালির ছাঁচ (কর্স) এর পৃষ্ঠের কঠোরতা পরীক্ষা করার জন্য উপযুক্ত. টাইপ সি উচ্চ চাপ ছাঁচনির্মাণে বালির ছাঁচগুলির পৃষ্ঠের কঠোরতা পরীক্ষা করার জন্য উপযুক্ত।

2. প্রযুক্তিগত বৈশিষ্ট্য এবং পরামিতি

I সঠিকতা

যখন পয়েন্টারটি কোন মান হয়, তখন ইন্ডেন্টারের সংশ্লিষ্ট শক্তি সহনশীলতা ± 5% হয়

পয়েন্টারটি O পজিশনে ফিরে আসে এবং tolerance হল +-1 ডিগ্রি।

II মাত্রা 90x55x28

দ্রষ্টব্যঃ সর্বাধিক লোড হল ইন্ডেন্টারকে গেইজ হেডের স্তরে চাপানোর জন্য প্রয়োজনীয় শক্তি (2) ।

3. নীতি

প্রস্রাবের শক্তি এবং স্ট্রোকের নীতি অনুসারে, স্প্রিংয়ের স্ট্রোকটি একটি সেট গিয়ার এবং র্যাকের মাধ্যমে পৃষ্ঠের পয়েন্টার দ্বারা নির্দেশিত হয়।বালি পৃষ্ঠের কঠোরতার একক হল (g/mm2), তবে ইউনিটের পরিবর্তে কঠোরতা ব্যবহার করা প্রচলিত। কারণ তাদের মানগুলি সম্পর্কিত এবং সামঞ্জস্যপূর্ণ, অর্থাৎ, যদি ইউনিট মানটি বড় হয় (জি / মিমি 2), তবে সংশ্লিষ্ট ডিগ্রি মানও বড়।

4. ব্যবহার এবং সমন্বয়

I O অবস্থানে সামঞ্জস্য করুন। যখন পয়েন্টার (15) O অবস্থানে নেই, তখন পয়েন্টার (15) কে O অবস্থানের সাথে সারিবদ্ধ করার জন্য সামঞ্জস্য রিং (16) ঘুরিয়ে দিন।কঠোরতা পরীক্ষককে পরীক্ষা করা বালি পৃষ্ঠের উপর দৃঢ়ভাবে চাপুন (কঠোরতা পরীক্ষকের অক্ষটি বালি ছাঁচের পৃষ্ঠের লম্ব হওয়া উচিত), যাতে কঠোরতা পরীক্ষক মাথা (2) পৃষ্ঠ পরীক্ষা বালি পৃষ্ঠ সঙ্গে ঘনিষ্ঠ যোগাযোগ হয়, এবং পয়েন্টার এছাড়াও হয় যখন এটি একটি নির্দিষ্ট মান বন্ধ, এটি লক করার জন্য লকিং পিন (18) টিপুন,পরিমাপকৃত মানটি পড়ুন এবং তারপরে লকিং পিন (18) মুক্ত করুন যাতে পয়েন্টার (15) ও অবস্থানে ফিরে আসে।

III পরিমাপের সময়, আপনি প্রতিটি পরিমাপ অংশে 3-5 বার পরীক্ষা করতে পারেন এবং তারপরে গড় সংখ্যাটি গণনা করতে পারেন, যা অংশের কঠোরতার মান।

5মেরামত ও রক্ষণাবেক্ষণ

I. ঘড়ির বাক্সে বালু ও ধুলো যাতে পড়ে না, যা তার নির্ভুলতাকে প্রভাবিত করবে, তা প্রতিরোধ করার জন্য ঘড়ির বাক্সে কভার (13) এবং পিছনে স্ক্রুগুলি খুলবেন না।

II. যখন এটি ব্যবহার করা হয় বা স্থাপন করা হয়, তখন যন্ত্রটি ভুলভাবে কাজ করা এবং ব্যবহারকে প্রভাবিত করার জন্য এটি শক্তিশালী কম্পনের শিকার হয় না।

III. যদি ইন্ডেন্টার (1) এবং মিটার হেড (2) এর মধ্যে ফাঁকটিতে বালি থাকে তবে সাবধানে 3 ~ M2 স্ক্রুগুলি আনস্ক্রু করুন, মিটার হেডটি সরান, আঠালো বালি সরান,এবং এটি ইনস্টল করুন যেমন এটি (ইন্ডেন্টারটি বের করবেন না)
