1. সারসংক্ষেপ

বিজ্ঞান ও প্রযুক্তির ক্রমাগত উন্নয়নের সাথে সাথে, পরীক্ষার সরঞ্জামগুলি ক্রমাগত আপডেট করা হয়। আমাদের কোম্পানি বিশ্বের উন্নত দেশগুলির প্রযুক্তিগত উন্নয়নকে ঘনিষ্ঠভাবে অনুসরণ করে,এবং নিজের প্রচেষ্টায়, একটি নতুন HDR-01 ডিজিটাল ইমেজিং সনাক্তকরণ সিস্টেম তৈরি করেছে।

এই সিস্টেমটি কম্পিউটারে রিয়েল টাইমে পাইপলাইন সোল্ডারের পরিদর্শন ফলাফলগুলি দৃশ্যমানভাবে উপস্থাপন করতে পারে এবং এটি অপারেটরদের সাইটের পরিদর্শন ফলাফলগুলি বিচার করতে সহায়তা করে। একই সাথে,ইন-সাইট পরীক্ষার ফলাফল দূরবর্তীভাবে পাওয়া যাবে, রেকর্ডের জন্য সংরক্ষণ করা হয়, অথবা ফলাফল সরাসরি বিশেষজ্ঞদের দ্বারা যাচাই করা যেতে পারে।ওয়ার্ক সাইটের ওয়েল্ডিং পোর্ট নম্বর, এবং কিছু সংশ্লিষ্ট তথ্য ইমেজ পরিবর্তন ছাড়া, সম্পূর্ণরূপে প্রতারণার সন্দেহভাজন এড়াতে.

সিস্টেমটি নিম্নলিখিত অংশগুলির সমন্বয়ে গঠিতঃ রিমোট পিসি, ডিআর ইমেজিং বোর্ড ট্রলি, বাহ্যিক রেডিওগ্রাফি মেশিন ট্রলি, অভ্যন্তরীণ শ্যুটিং পাইপলাইন ক্রলার এবং অন্যান্য সিস্টেম।ওয়্যারলেস স্থানীয় এলাকা নেটওয়ার্কের মাধ্যমে, মানচিত্রের নিয়ন্ত্রণ এবং অধিগ্রহণ (প্রেরণ) একসাথে সম্পন্ন করা যেতে পারে।কর্মীরা পাইপলাইন ঢালাই পরিদর্শন সম্পন্ন এবং পুনরুদ্ধার এবং সমতল ফিল্ম জন্য মূল ইমেজ সংরক্ষণ করতে দূরবর্তী অবস্থান থেকে কম্পিউটার নিয়ন্ত্রণ করতে পারেনসিস্টেমের চিত্র স্পষ্ট এবং ডাবল-ওয়্যার মূল্যায়ন সম্পূর্ণরূপে জাতীয় মানগুলির প্রয়োজনীয়তা পূরণ করে এবং অতিক্রম করে।

সরঞ্জাম কনফিগারেশন তালিকাঃ

2. সরঞ্জামের গঠন

সিস্টেমটি দুটি অংশ নিয়ে গঠিতঃ পাইপ শ্যুটিং সরঞ্জাম এবং বাইরের শ্যুটিং সরঞ্জাম।

অভ্যন্তরীণ শুটিং সরঞ্জাম গঠনঃ

উচ্চ ফ্রিকোয়েন্সি এক্স-রে পাইপলাইন ক্রলার, পাইপলাইন বাইরের প্রাচীরের ক্রলার (প্ল্যাট প্যানেল ডিটেক্টর বহন করে, কেন্দ্রীয় রাউটার, নিম্ন কম্পিউটার পিএলসি), ডিআর ফ্ল্যাট প্যানেল ডিটেক্টর,পিসি ওয়ার্কস্টেশন (ডিজিটাল ইমেজ অ্যাক্সেস এবং প্রসেসিং সফটওয়্যার).

বহিরঙ্গন শুটিং সরঞ্জামের গঠনঃ

পাইপলাইন বাইরের দেয়ালে আরোহণের গাড়ি (ফ্ল্যাট প্যানেল ডিটেক্টর বহন করে, কেন্দ্রীয় রাউটার, আইপি 10 নিম্ন কম্পিউটার পিএলসি), ডিআর ফ্ল্যাট প্যানেল ডিটেক্টর,পাইপলাইন বাইরের দেয়াল আরোহণ গাড়ী (নির্দেশক উচ্চ ফ্রিকোয়েন্সি এক্স-রে জেনারেটর), সহায়ক রাউটার, আইপি 11 নিম্ন কম্পিউটার পিএলসি), পোর্টেবল উচ্চ ফ্রিকোয়েন্সি নিয়ন্ত্রণ অ্যাডাপ্টার, ডেটা ক্যাবল, পাওয়ার কর্ড, পিসি ওয়ার্কস্টেশন (ডিজিটাল ইমেজ অধিগ্রহণ এবং প্রসেসিং সফটওয়্যার),পিসি ওয়ার্কস্টেশন (ডিজিটাল ইমেজ অ্যাক্সেস এবং প্রসেসিং সফটওয়্যার).

3. সংশ্লিষ্ট সরঞ্জামের প্রযুক্তিগত সূচক

3.১ চিত্র সংগ্রহের যন্ত্র:

পাইপলাইনের বাইরের দেয়ালে আরোহণকারী গাড়ি (চিত্র অধিগ্রহণ বোর্ড বহনকারী)

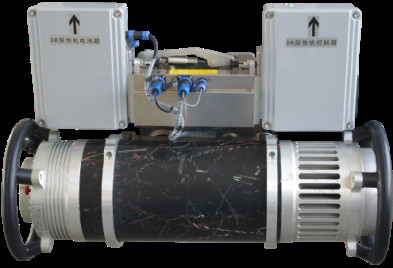

মডেলঃ PC10

হাঁটার গতিঃ ≥100 মিমি/সেকেন্ড

√ হাঁটার পদ্ধতিটি ওয়েল্ডিং সিউমের লম্বভাবে অবস্থান নিশ্চিত করার জন্য ট্র্যাক টাইপ গ্রহণ করেঃ ± 1 মিমি, এবং হাঁটার দিকের অবস্থান সঠিকতাঃ ± 1 মিমি;

এটি 1600 মিমি এর কম ব্যাসার্ধের পাইপলাইনগুলির কেন্দ্রীয় ট্রান্সলাইটেশন এবং ডাবল-ওয়াল একক ছায়া ডিআর সনাক্তকরণের প্রয়োজনীয়তা পূরণ করতে পারে;

৫জি দ্বৈত-ফ্রিকোয়েন্সির ওয়্যারলেস যোগাযোগ ব্যবস্থা গ্রহণ, নিয়ন্ত্রণ দূরত্বঃ ১০০ মিটার (খোলা ক্ষেত্র);

এটি 36V ইন্টিগ্রেটেড নিম্ন তাপমাত্রার লিথিয়াম ব্যাটারি দ্বারা চালিত হয়, যা প্রতিস্থাপন করা সহজ এবং মাইনাস 40 °C এ স্বাভাবিকভাবে কাজ করতে পারে;

√ কাজের সময়ঃ ৮ ঘণ্টার বেশি (বাইরের দেয়াল আরোহণকারী গাড়ির পাওয়ার সাপ্লাই সিস্টেমে সংযুক্ত থাকলে ১০ ঘণ্টার বেশি);

শক্তি খরচঃ ≤150W;

3.২ পাইপলাইনের বাইরের দেয়ালে আরোহণ (এক্স-রে মেশিন বহন করে)

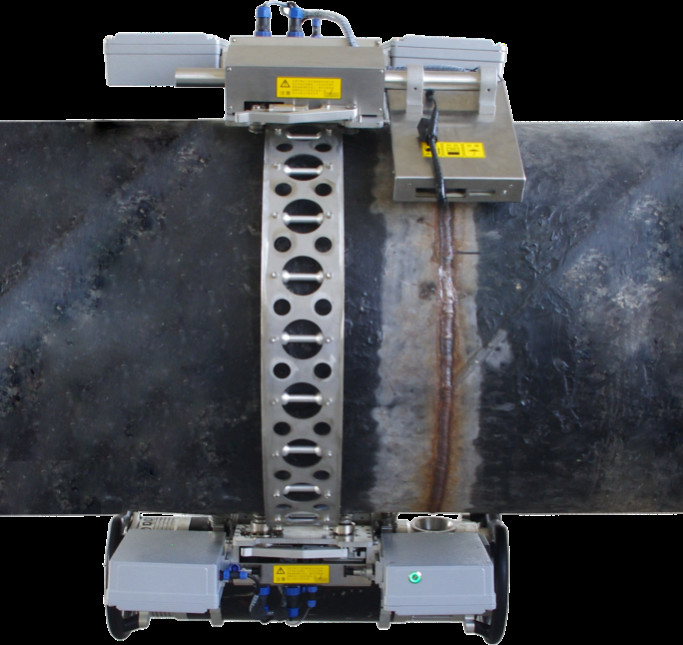

মডেলঃ PC11

হাঁটার গতিঃ ≥100mm/s

√ হাঁটার পদ্ধতিটি ওয়েল্ডিং সিউমের লম্বভাবে অবস্থান নিশ্চিত করার জন্য ট্র্যাক টাইপ গ্রহণ করেঃ ± 1 মিমি, এবং হাঁটার দিকের অবস্থান সঠিকতাঃ ± 1 মিমি;

এটি 711 মিমি বা তার কম ব্যাসার্ধের পাইপগুলির জন্য ডাবল-ওয়াল একক-ছায়া দিকনির্দেশক রে মেশিনের ড্রাইভিং প্রয়োজনীয়তা পূরণ করতে পারে

৫জি দ্বৈত-ফ্রিকোয়েন্সির ওয়্যারলেস যোগাযোগ ব্যবস্থা গ্রহণ, নিয়ন্ত্রণ দূরত্বঃ ১০০ মিটার (খোলা ক্ষেত্র);

এটি 36V ইন্টিগ্রেটেড নিম্ন তাপমাত্রার লিথিয়াম ব্যাটারি দ্বারা চালিত হয়, যা প্রতিস্থাপন করা সহজ এবং মাইনাস 40 °C এ স্বাভাবিকভাবে কাজ করতে পারে;

√ কাজের সময়ঃ ১০ ঘণ্টার বেশি;

শক্তি খরচঃ ≤150W;

ডাবল-ওয়াল একক-ছায়া ডিআর ট্রান্সিলুমিনেশন পরিদর্শন প্রয়োজনীয়তা সম্পূর্ণ করার জন্য পাইপ প্রাচীরের বাইরে ক্লাইম্বিং গাড়ি (চিত্র অধিগ্রহণ বোর্ড) এর সাথে সিঙ্ক্রোন ড্রাইভ করুন।

3.3 ফ্ল্যাট প্যানেল ডিটেক্টর (ফ্ল্যাট প্যানেল ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা হয়, দাম ভিন্ন)

এক্স-রে রূপান্তর স্তরঃ অমৃত সিলিকন;

সিন্টিললেটর: সিএসআই;

পিক্সেল পিচঃ ১২০ মাইক্রোমিটার।
