ফ্লুরোসেন্ট চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিন HMP-6000A

ফ্লুরোসেন্ট চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিন HMP-6000A

(1) পরীক্ষার পদ্ধতিঃ

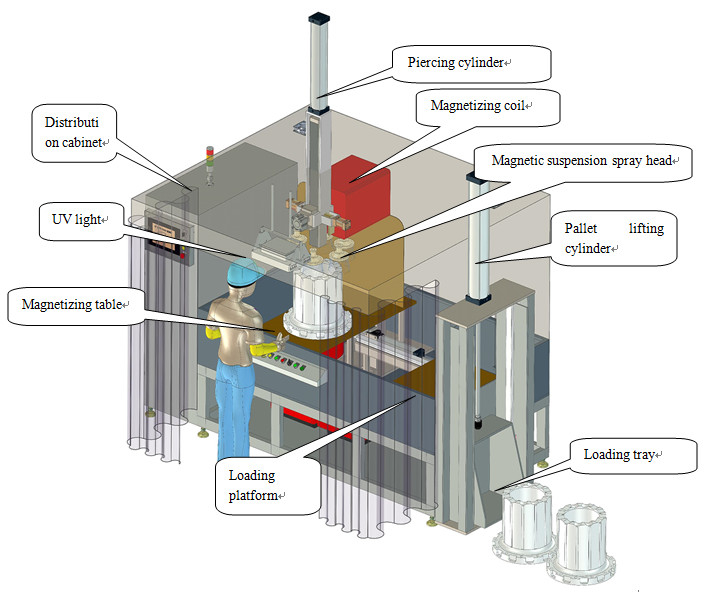

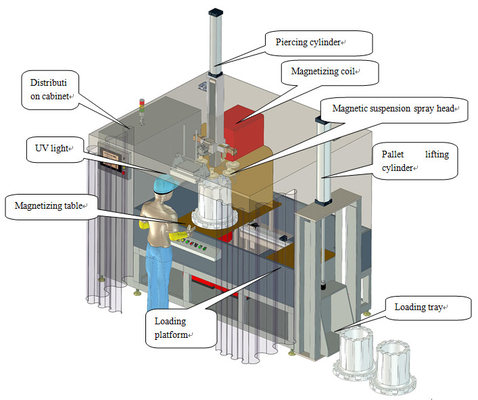

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking

কাজের নীতি

চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ ওয়ার্কপিসের ত্রুটিতে চৌম্বকীয় ফুটো ক্ষেত্র এবং চৌম্বকীয় গুঁড়ো মধ্যে মিথস্ক্রিয়া ব্যবহার করে,যা ইস্পাত পণ্যগুলির পৃষ্ঠ এবং প্রায় পৃষ্ঠের ত্রুটিগুলির মধ্যে পার্থক্যের সুবিধা গ্রহণ করে (যেমন ফাটল)এই উপাদানগুলির ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল।যা চৌম্বকীয় ফ্লাক্স ফুটোর অংশ গঠন করে এবং একটি চৌম্বকীয় ফুটো ক্ষেত্র উৎপন্ন করেএইভাবে চৌম্বকীয় গুঁড়া আকৃষ্ট করে ত্রুটিতে চৌম্বকীয় গুঁড়া জমা হয় - চৌম্বকীয় চিহ্ন, উপযুক্ত আলোর অবস্থার অধীনে, ত্রুটির অবস্থান এবং আকৃতি দেখায়

ব্যবহার

ফ্লুরোসেন্ট চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিন forging কারণে ফেরোম্যাগনেটিক workpieces (যেমন বিয়ারিং রিং, দাঁত রিং, সিলিন্ডার, শঙ্কু, ইত্যাদি) পৃষ্ঠ এবং কাছাকাছি পৃষ্ঠ সনাক্ত করতে ব্যবহৃত হয়,গরম করার সময়, গরম করার সময়, ফাটল এবং স্লাগের কারণে ক্লান্তি এবং অন্যান্য ছোটখাট ত্রুটি।

টেকনিক্যাল প্যারামিটার

ইলেক্ট্রোডের দূরত্বঃ ০-৫০০ মিমি

পরিবেষ্টিত বর্তমানঃ 0 ~ 8000A

লংটিচুডাল চৌম্বকীয় সম্ভাব্যতাঃ 0 ~ 12000AT

সনাক্তকরণ পদ্ধতিঃ ফ্লুরোসেন্ট চৌম্বকীয় কণা সনাক্তকরণ

চৌম্বকীকরণ মোডঃ পরিধি চৌম্বককরণ, লম্বা চৌম্বককরণ, যৌগিক চৌম্বককরণ

ক্ল্যাম্পিং মোডঃ নিউম্যাটিক ক্ল্যাম্পিং

ডিম্যাগনেটাইজেশন প্রভাবঃ 0.3mT এর কম রিম্যান্স

সনাক্তকরণ সংবেদনশীলতাঃ A1 স্ট্যান্ডার্ড টেস্ট ফিল্ম (15/50) স্পষ্টভাবে প্রদর্শিত

পাওয়ার সাপ্লাইঃ তিন-ফেজ 5 ওয়্যার এসি 380V 50Hz

মানদণ্ড বাস্তবায়ন

চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিনঃ GB/ T8290-2011

চৌম্বকীয় কণা পরিদর্শনের জন্য পর্যবেক্ষণের শর্তাবলীঃ GB/T 5097-2020/ ISO 3059:2012

আমেরিকান সোসাইটি ফর মেটিরিয়ালস অ্যান্ড টেস্টিংঃ ম্যাগনেটিক পার্টিকুলার টেস্ট মেথড এএসটিএম ই১৪৪৪-০১

ইউরোপীয় ইউনিয়ন, আন্তর্জাতিক মানঃ DIN EN ISO 9934-2-2003

কনফিগারেশন টেবিলঃ

ফ্লুরোসেন্ট চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিনের 1 সেট

রড থ্রেডিং মেকানিজমের ১টি সেট

1 সেট বায়ুসংক্রান্ত উত্তোলন প্ল্যাটফর্ম

1 সেট অন্ধকার রুম

1 সেট স্ট্যান্ডার্ড টেস্ট ফিল্ম

১ টি অবশিষ্ট ম্যাগনেটমিটার

এক সেট পা স্যুইচ

১টি হাতের ইউভি ল্যাম্প
