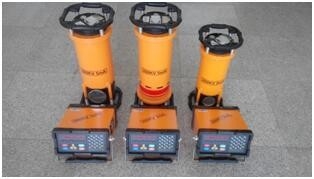

XXG-3505 350kv শিল্প NDT সিরামিক টিউব রেডিয়াল এক্স-রে মেশিন
সংক্ষিপ্ত ভূমিকা
আমাদের কোম্পানি, হুয়াটেক গ্রুপ কর্পোরেশন দ্বারা নির্মিত XXG/XXQ সিরিজের এক্স-রে ত্রুটি ডিটেক্টর, যা পরিবর্তনশীল ফ্রিকোয়েন্সি এবং ধ্রুবক-ফ্রিকোয়েন্সি পলস কৌশল গ্রহণ করে।XXG/XXQ সিরিজ নিয়ামক একটি নতুন কাঠামো আছেএটি মাইক্রো কম্পিউটার কন্ট্রোল সিস্টেম এবং মডুলার কাঠামোর উপর ভিত্তি করে, যা ইন্টিগ্রেটেড মেশিনকে আরও ভাল স্থিতিশীলতা এবং নির্ভরযোগ্যতা অর্জন করে।গ্রাহকদের সুবিধার জন্যআমাদের জেনারেটর গ্যাস আইসোলেশন, জোর করে বায়ু শীতল এবং গ্রাউন্ডিং অ্যানোড গ্রহণ করে।এবং ছোট ভলিউম এবং হালকা ওজন চমৎকার বৈশিষ্ট্য আছে.এই পণ্যগুলি মহাকাশযান শিল্প,জালাই ইঞ্জিনিয়ারিং শিল্প,জাহাজ নির্মাণ শিল্প,বাটার পাইপ শিল্প,পেট্রোকেমিক্যাল ইঞ্জিনিয়ারিং শিল্পে অ-ধ্বংসাত্মক পরীক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়েছে,বিমান নির্মাণরক্ষণাবেক্ষণ শিল্প, অটোমোবাইল শিল্প, প্রতিরক্ষা শিল্প ইত্যাদি।
প্রধান পরামিতি
|
প্রকার
আইটিএম
|
XXG3505 |
| সর্বাধিক প্রবেশযোগ্যতা বেধ ইস্পাত (A3) |
৬০ মিমি |
| ফোকাল দূরত্ব |
৬০০ মিমি |
| এক্সপোজার সময় |
পাঁচ মিনিট |
| ফিল্মের ধরন |
তিয়ানজিন তৃতীয় |
ডাবল লিড ফয়েল ইনটেনসিফাইং স্ক্রিন
|
0.03 |
| ডার্ক রুমের নিষ্পত্তি |
20±2°C |
| উন্নয়ন |
পাঁচ মিনিট। |
| কালো |
1.5 |
| ইনপুট |
ভোল্টেজ (V) |
220V±10% 50-60Hz |
| ক্ষমতা (কেভিএ) |
2.0 |
| আউটপুট |
টিউব ভোল্টেজ (কেভিপি) |
২০০-৩৫০ |
| টিউব বর্তমান (এমএ) |
5 |
| স্থিতিশীলতা |
±১% |
|
এক্স-রে
টিউব
|
ফোকাস মিমি2 |
1.৫x১।5 |
| বিকিরণ কোণ |
40±5° |
| সংবেদনশীলতা |
k≤1.8% |
| অপারেশন মোড |
বিরামবিহীন অপারেশন, রেডিয়েটিং সময় শীতল সময় 1:1 |
|
এক্স-রে
কন্ট্রোলার
|
মাত্রা |
৩৪০×৩৪০×৬৭০ |
| ওজন |
৩২ কেজি |
| সার্কিট কাঠামো |
মাইক্রো-কম্পিউটার কন্ট্রোল, মডুলার কাঠামো, ভয়েস প্রম্পট |
|
এক্স-রে
জেনারেটর
|
ঠান্ডা |
জোর করে বায়ু শীতল করা |
| বিচ্ছিন্নতা |
SF6 গ্যাস নিরোধক |
| কাজের চাপ |
0.35Mpa-0.45Mpa |
| মাত্রা |
৩৪০×৩৪০×৬৭০ |
| ওজন (কেজি) |
৩২ কেজি |
| কাজের তাপমাত্রা |
-১০°সি~+৪০°সি |
বৈশিষ্ট্যঃ
◆মাইক্রো-কম্পিউটার কন্ট্রোল এবং মডুলার কাঠামো গ্রহণ করা, শক্তিশালী অ্যান্টি-ইন্টারফারেন্স ক্ষমতা এবং উচ্চ স্বয়ংক্রিয়তা এবং নির্ভরযোগ্য কর্মক্ষমতা।
◆প্যারামিটার সেটিং, কাজের প্রক্রিয়া এবং সমস্যা নির্দেশক এলইডি স্ক্রিনে নির্দেশিত হবে।
◆নিরপেক্ষ পক্বতা চাবি মেশিনের সুবিধাজনক পক্বতা জন্য ডিজাইন করা হয়।
◆বিস্ফোরণ থেকে শীতল হওয়ার সময় ১ঃ১০।1.
◆কন্ট্রোলার স্বয়ংক্রিয়ভাবে এক্স-রে জেনারেটরের ধরন চিনতে পারে।
◆জল ও ধুলো প্রতিরোধী রঙিন প্যানেল এবং ডিজিটাল সাউন্ড কীবোর্ড চালু করা হয়েছে যাতে এক্সপোজার প্যারামিটারগুলি দ্রুত এবং সঠিকভাবে নির্বাচন করা যায়।
◆ইনস্ট্রুমেন্ট ব্যবহারে নিরাপত্তা নিশ্চিত করুন,এটি ওভারভোল্টেজ,নিম্নভোল্টেজ,
অতিরিক্ত বর্তমান, নিম্ন বর্তমান এবং অতিরিক্ত তাপমাত্রা সুরক্ষা ডিভাইস।
◆একটি অনন্য নিরাপত্তা লক ডিজাইন করা হয়েছে যা অপারেটরকে বিকিরণের ক্ষতি থেকে রক্ষা করে।
◆কেভি মানের বৃহত্তর পরিসীমা গ্রহণ করা এবং সংক্ষিপ্ত রেডিওগ্রাফিক পরিসরের অসুবিধা সমাধান করা।
◆ এক্সপোজার বিলম্ব ফাংশন ------ অপারেটরকে কর্মস্থল থেকে নিরাপদ রাখতে বিলম্বের সময় 10 মিনিটের কম সেট করা যেতে পারে।
◆বিভিন্ন জেনারেটরের সাথে মিলে যায় এবং নির্ভরযোগ্যভাবে কাজ করে।
◆এক্সপোজারের সংখ্যা একত্রিত হতে পারে।
(ইউনিট প্রস্তুত হওয়ার পর,কিন্তু "ON"কি চাপার আগে,আপনি "A" কী (delay key) টি তিনবার চাপতে পারেন এক্সপোজারের সংখ্যা পরীক্ষা করার জন্য,এবং ফিরে আসার জন্য যেকোনো কী চাপতে পারেন।)
◆রশ্মি সতর্কতা ল্যাম্পের আউটলেট এবং দরজা-মেশিনের ইন্টারলকিংয়ের তারের সংযোগ টার্মিনাল সহ।
(দরজা-মেশিন ইন্টারলক যখন লিড দরজা খোলা,ইনস্ট্রুমেন্ট স্বয়ংক্রিয়ভাবে উচ্চ ভোল্টেজ বন্ধ অপারেটর রক্ষা করতে)

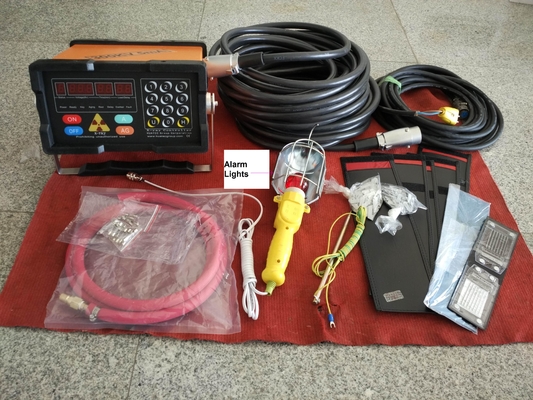

স্ট্যান্ডার্ড ডেলিভারি
দিকনির্দেশক সিরামিক এক্স-রে টিউব 1 পিসি
জেনারেটর ১ সেট
উচ্চ ভোল্টেজ সংযোগ ক্যাবল২৫ মিটার ১ পিসি
কন্ট্রোলার ১ সেট
পাওয়ার ক্যাবল ১০ মিটার ১ পিসি
গ্রাউন্ডিং ক্যাবল 5 মিটার 1 পিসি
আনুষাঙ্গিক
১টি সেট ((অন্তর্ভুক্তঃ অ্যালার্ম ল্যাম্প, ১টি পিসি; সীসা চিঠি, ১টি বাক্স; ফিল্ম ডার্ক ক্যাসেট ৫টি পিসি; ইনটেনসিফাইং স্ক্রিন ৫টি পিসি; ওয়্যার পেনট্রামেটার (আইকিউআই) ১টি সেট; ফিউজ ১টি পিসি)
