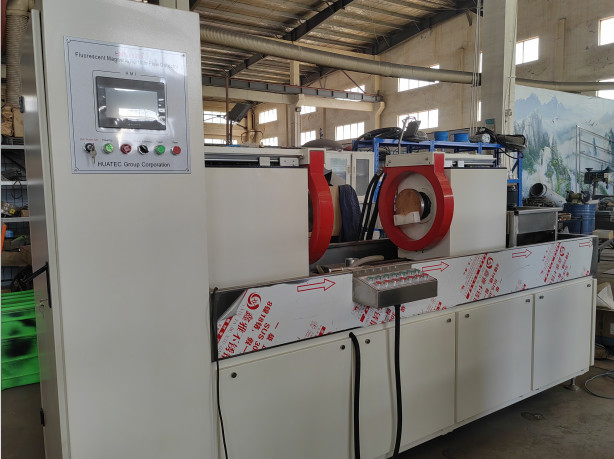

ফ্লুরোসেন্ট চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিনHMP-6000A
কাজের নীতি
চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ ওয়ার্কপিসের ত্রুটিতে চৌম্বকীয় ফুটো ক্ষেত্র এবং চৌম্বকীয় গুঁড়ো মধ্যে মিথস্ক্রিয়া ব্যবহার করে,যা ইস্পাত পণ্যগুলির পৃষ্ঠ এবং প্রায় পৃষ্ঠের ত্রুটিগুলির মধ্যে পার্থক্যের সুবিধা গ্রহণ করে (যেমন ফাটল)এই উপাদানগুলির ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল, ইস্পাতের ধাতব উপাদানগুলির মধ্যে একটি হল।যা চৌম্বকীয় ফ্লাক্স ফুটোর অংশ গঠন করে এবং একটি চৌম্বকীয় ফুটো ক্ষেত্র উৎপন্ন করেএইভাবে চৌম্বকীয় গুঁড়া আকৃষ্ট করে ত্রুটিতে চৌম্বকীয় গুঁড়া জমা হয় - চৌম্বকীয় চিহ্ন, উপযুক্ত আলোর অবস্থার অধীনে, ত্রুটির অবস্থান এবং আকৃতি দেখায়
প্রয়োগ
ফ্লুরোসেন্ট চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিনটি ফেরোম্যাগনেটিক ওয়ার্কপিসের পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠ (যেমন বোল্ট, পিন, বুশিং, গিয়ার, গিয়ার রিং, ক্র্যাঙ্কশ্যাফ্ট ইত্যাদি) সনাক্ত করতে ব্যবহৃত হয়।) জালিয়াতির কারণে, ম্লানিং, মিলিং, ফাটল এবং স্ল্যাগ অন্তর্ভুক্তি এবং অন্যান্য ছোটখাট ত্রুটি দ্বারা সৃষ্ট ক্লান্তি।
টেকনিক্যাল প্যারামিটার
সনাক্তকরণ পরিসীমাঃ ব্যাসার্ধ (φ400mm), দৈর্ঘ্য 1000mm
সনাক্তকরণ পদ্ধতিঃ ফ্লুরোসেন্ট বা নন-ফ্লুরোসেন্ট চৌম্বকীয় কণা সনাক্তকরণ
চৌম্বকীকরণ মোডঃ পরিধি, লম্বা, কম্পোজিট চৌম্বকীকরণ
ইলেক্ট্রোডের দূরত্বঃ 0~1000mm (নিয়মিত)
ক্ল্যাম্পিং মোডঃ নিউম্যাটিক ক্ল্যাম্পিং
চৌম্বকীয় স্রোতঃ 0~6000A
ডিম্যাগনেটাইজেশন এফেক্টঃ৫ এ/সেমি
সনাক্তকরণ সংবেদনশীলতাঃ A1 স্ট্যান্ডার্ড টেস্ট ফিল্ম (15/50) স্পষ্টভাবে প্রদর্শিত
পাওয়ার সাপ্লাইঃ তিন-ফেজ 5 ওয়্যার এসি 380V 50Hz
| পরীক্ষার পরামিতি |
| বর্তমান নাম |
এসি |
| পরিধিগত চৌম্বকীয় বর্তমান ((A) |
5500 |
| লংটিচুডাল ম্যাগনেটাইজেশন পদ্ধতি |
ইলেক্ট্রোম্যাগনেটিক জোয়াল, ইলেক্ট্রোড বক্সের ভিতরে অবস্থিত কয়েল |
| লংটিচুয়াল ম্যাগনেটাইজেশন বর্তমান (এ) |
₹৫০ |

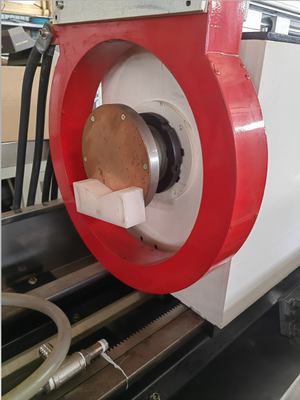

| সর্বাধিক কয়েল ব্যাসার্ধ ((মিমি) |
500 |
| সর্বাধিক.পোল দূরত্ব ((মিমি) |
1000 |
| নিয়ন্ত্রণ |
ম্যানুয়াল |
| অপারেশন ইন্টারফেস ((*) |
টাচ স্ক্রিন |
| ক্ল্যাম্প ((*) |
বায়ুসংক্রান্ত |
| সরানো ইলেকট্রোড মাথা |
2PCS |
| ঘোরানো মোড |
বৈদ্যুতিক |
| এসি ম্যাগনেটাইজেশন পদ্ধতি |
পরিধিগত চুম্বককরণ, বর্ধিত চুম্বককরণ, যৌগিক চুম্বককরণ |
| এসি ডিম্যাগনেটাইজেশন পদ্ধতি |
স্বয়ংক্রিয় হ্রাস ডিম্যাগনেটাইজেশন |
| স্প্রে করার সময় |
ম্যানুয়াল |
| চৌম্বকীকরণের সময় |
প্রতিবার |
| রোটেশনাল পর্যবেক্ষণ সময় |
বৃত্তাকার |
| ডিম্যাগনেটাইজেশনের সময় |
প্রতিবার |
| ক্যাচ বক্স |
ভলিউম 40L; রোলার, মিশ্রণ ফাংশন দিয়ে সজ্জিত, |
| স্টেইনলেস স্টীল ফিল্টার, তেল এবং জলের জন্য দ্বৈত ব্যবহার |
| সাদা আলোর আলোকসজ্জা |
₹১০০০ lx |
| বর্তমান পরিমাপের ত্রুটি |
≤±10% |
| বায়ু উৎস |
0০৮-০.১ এমআর |
| শক্তি |
তিন-ফেজ পাঁচ-ডায়ার, 380V±10%, 50Hz |
| সামগ্রিক মাত্রা ((মিমি) |
দৈর্ঘ্যঃ2500 |
| প্রস্থঃ 800mm ((অন্ধকার রুম প্রয়োজন হয় না) |
নির্বাহী মানদণ্ড
চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিনঃ GB/ T8290-2011
চৌম্বকীয় কণা পরিদর্শনের জন্য পর্যবেক্ষণের শর্তাবলীঃ GB/T 5097-2020/ ISO 3059:2012
আমেরিকান সোসাইটি ফর মেটিরিয়ালস অ্যান্ড টেস্টিংঃ ম্যাগনেটিক পার্টিকুলার টেস্ট মেথড এএসটিএম ই১৪৪৪-০১
ইউরোপীয় ইউনিয়ন, আন্তর্জাতিক মানঃ DIN EN ISO 9934-2-2003
স্ট্যান্ডার্ড কনফিগারেশন
ফ্লুরোসেন্ট চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিনের 1 প্রধান মেশিন
চৌম্বকীয় সাসপেনশন স্প্রে পুনরুদ্ধার সিস্টেম 1 সেট
এক গাউস মিটার
1 চৌম্বকীয় স্থিরতা ঘনত্ব পরিমাপ টিউব
