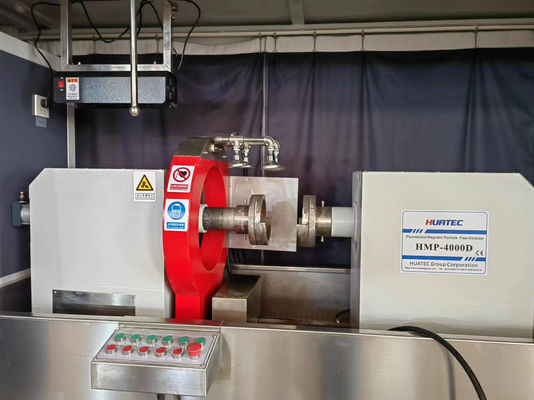

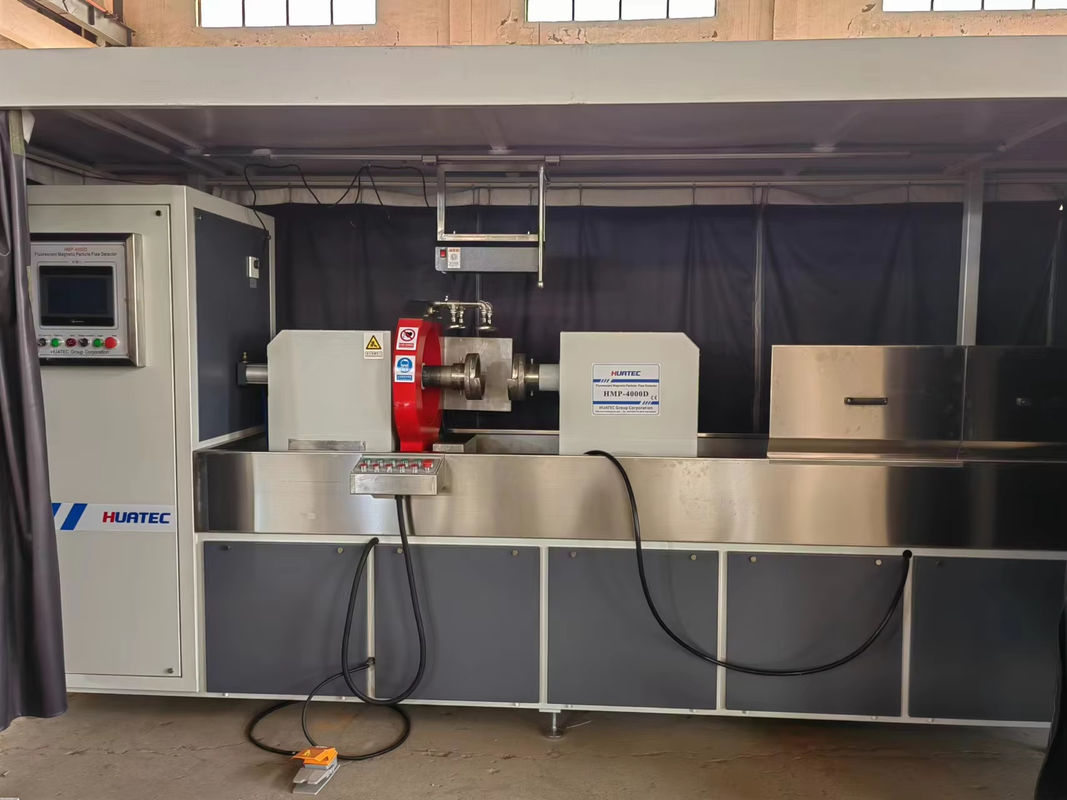

উচ্চ নির্ভুলতা এনডিটি ম্যাগনেটিক পার্টিক্যাল ত্রুটি ডিটেক্টর সরঞ্জাম HMP-4000D

1ডিভাইসের উপাদানগুলির বর্ণনা

1.১ ডিভাইসের সাধারণ তথ্য

সরঞ্জাম একক মেশিন, ম্যানুয়াল লোডিং এবং আনলোডিং, সরঞ্জাম রড clamping, কম্পোজিট চুম্বকীকরণ প্রযুক্তি, ডান ইলেক্ট্রোড বায়ুসংক্রান্ত clamping, clamping স্ট্রোক 0-50mm গ্রহণ,স্বয়ংক্রিয় হ্রাস ডিম্যাগনেটাইজেশন, স্বয়ংক্রিয় স্প্রে, পুনরুদ্ধার, stirring এবং চৌম্বকীয় স্থিতিস্থাপকতা ফিল্টার। চৌম্বকীয় সংবেদনশীলতা টাইপ A 2 # (30/100) পরীক্ষার টুকরা স্পষ্টভাবে প্রদর্শিত।

সরঞ্জাম প্রধান উপাদান হলঃ clamping সিস্টেম, magnetizing পাওয়ার সাপ্লাই সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম, চৌম্বকীয় সাসপেনশন স্প্রে stirring এবং পরিস্রাবণ পুনরুদ্ধার সিস্টেম, কালো আলো,অন্ধকার রুম, ডিম্যাগনেটাইজেশন সিস্টেম ইত্যাদি।

1.২ ক্ল্যাম্পিং সিস্টেমঃ

1.2.1, সরঞ্জাম নকশা অনুভূমিক clamping প্রক্রিয়া, clamping স্ট্রোক 0-1500mm, 1500mm দৈর্ঘ্য পূরণ করতে পারেন, workpiece পরিদর্শন চাহিদা মধ্যে 250mm বাইরের ব্যাসার্ধ।লম্বীয় চৌম্বকীয় কয়েল দুটি, প্রতিটি পাশে একটি, যথাক্রমে সিলিন্ডার দ্বারা চালিত, এবং দীর্ঘ-অক্ষের অংশগুলির চৌম্বকীকরণের প্রভাব বাড়ানোর জন্য সরানো যেতে পারে।

1.2.2. সরঞ্জামটি রড পদ্ধতির মাধ্যমে ওয়ার্কপিসের পরিধিগত চৌম্বকীয়করণ সম্পাদন করতে বিশেষ ম্যান-রড পদ্ধতি গ্রহণ করে,এবং বিভিন্ন রেডিয়াল সূক্ষ্ম ফাটল যা অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠতল বিদ্যমান হতে পারে চেক· ওয়ার্কপিসের লংটিচুয়াল ম্যাগনেটাইজেশন রোল পদ্ধতি দ্বারা সম্পন্ন হয় এবং বিভিন্ন রিংযুক্ত সূক্ষ্ম ফাটল যা ওয়ার্কপিসের পৃষ্ঠের উপর উপস্থিত হতে পারে তা পরীক্ষা করা হয়।

1.2.3, যাতে সরঞ্জাম clamping প্রয়োজনীয়তা পূরণ করতে workpiece সঠিক অবস্থান নিশ্চিত করা হয়। সরঞ্জাম একটি কেন্দ্রীয় উচ্চ সমন্বয় ডিভাইস দিয়ে ডিজাইন করা হয়।

1.2.4যথাক্রমে আয়তন লম্বা আয়তন চুম্বকীয় করা যেতে পারে, যথাক্রমে workpiece এর অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠ পরীক্ষা বিভিন্ন অনুভূমিক এবং লম্বা ফাটল উপস্থিত হতে পারে;একই সময়ে ওয়ার্কপিসের সমন্বিত (একযোগে) চৌম্বকীয়করণও বাস্তবায়ন করা যেতে পারে, এবং বিভিন্ন সূক্ষ্ম ত্রুটিগুলি যা কাজের অংশের অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠের উপর বিদ্যমান হতে পারে তা একবারে ব্যাপকভাবে পরীক্ষা করা যেতে পারে।

1.2.5, একটি কাজের প্ল্যাটফর্ম কাজের টেবিলের সামনে ডিজাইন করা হয়েছে, যা লোডিং এবং আনলোডিং অপারেশন জন্য সুবিধাজনক।

1.৩. চৌম্বকীয় বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ ব্যবস্থাঃ

সরঞ্জামটি এসি ম্যাগনেটাইজেশন মোড গ্রহণ করে, পরিধি এবং লম্বা দিকের স্বাধীন ম্যাগনেটাইজেশন পাওয়ার সাপ্লাইগুলির দুটি সেট,এবং দুটি প্রধান ট্রান্সফরমার যথাক্রমে চুম্বকীকরণ বর্তমান প্রদাননিয়ন্ত্রিত মডিউল রূপান্তরকারী প্রযুক্তি সার্কিট বর্তমানের আকার নিয়ন্ত্রণ করতে ব্যবহৃত হয়, এবং বিচ্ছিন্ন ভোল্টেজ ইলেক্ট্রোড এবং যোগী কয়েল মধ্যে পাঠানো হয়।বর্তমান আকার ক্রমাগত নিয়ন্ত্রিত হয় এবং সংশ্লিষ্ট যন্ত্র নিশ্চিত যে workpiece নির্দিষ্ট চৌম্বকীয়করণ তীব্রতা পায় তা নির্দেশ করতে সেট করা হয়. শক্তি বন্ধ ফেজ নিয়ন্ত্রণ ফাংশন সঙ্গে, একটি স্থিতিশীল অবশিষ্ট চৌম্বক বজায় রাখার জন্য, অবশিষ্ট চৌম্বক পদ্ধতি ত্রুটি সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে।

1.4 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা (টচ স্ক্রিনটি ঐচ্ছিক, নিচের মধ্যে * টাচ স্ক্রিন নির্বাচন সম্পর্কিত নম্বর অন্তর্ভুক্ত রয়েছে):

1) বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা পিএলসি দ্বারা নিয়ন্ত্রিত হয়, নিয়ন্ত্রণ মডিউল এবং তার সুরক্ষা ডিভাইস, বর্তমান নিয়ন্ত্রক ট্রিগার ডিভাইস, ammeter, নিয়ন্ত্রণ বোতাম এবং সূচক আলো, মোটর সহ,সিলিন্ডার, ডুয়াল কপলিং, সোলিনয়েড ভালভ, এয়ার সুইচ, মধ্যবর্তী রিলে এবং অন্যান্য নিয়ন্ত্রণ ডিভাইস।

2) উভয় পক্ষের দ্বারা আলোচনার মাধ্যমে নিশ্চিত করা হয়েছে, সরঞ্জাম একটি ইলেক্ট্রোমেকানিক্যাল ইন্টিগ্রেটেড নকশা গ্রহণ করে, এবং শক্তি বিতরণ নিয়ন্ত্রণ বাক্সটি সরঞ্জামটির পিছনে অবস্থিত।বেসিক শক্তি বন্ধ অপারেশন মন্ত্রিসভা পৃষ্ঠ উপর সঞ্চালিত হয়, ক্যাবিনেটের দরজা দরজা লক, ধুলো প্রতিরোধ, পরিস্রাবণ, বায়ু শীতল সিস্টেম, ইত্যাদি সঙ্গে সেট করা হয়সরবরাহকারীকে অবশ্যই যান্ত্রিক এবং বৈদ্যুতিক সংহতকরণের বৈদ্যুতিক নিরাপত্তা এবং রক্ষণাবেক্ষণ নিশ্চিত করতে হবে.

3) স্বয়ংক্রিয় অপারেশন ছাড়াও সরঞ্জামটি বিভিন্ন ফাংশনের জন্য ম্যানুয়াল ফাংশন কীগুলির সাথে সজ্জিত, যা ম্যানুয়ালি বাস্তবায়িত হতে পারেঃ ওয়ার্কপিস clamping (pneumatic), স্প্রে,চৌম্বকীয়করণ, workpiece loosening (pneumatic) এবং অন্যান্য কর্ম।

4) পরিধিগত এবং বর্গাকার সার্কিট বোর্ড সর্বজনীনভাবে ব্যবহার করা যেতে পারে।

5) চৌম্বকীকরণের সময় এবং চৌম্বকীকরণের ব্যবধান সামঞ্জস্য করা যেতে পারে।

6) ফুট সুইচ দিয়ে সজ্জিত, স্বয়ংক্রিয় প্রোগ্রাম শুরু "স্বয়ংক্রিয় শুরু" বাটন বা ফুট সুইচ দ্বারা নিয়ন্ত্রিত হতে পারে।

7) সরঞ্জাম শেল নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়, এবং পুরো মেশিনের নিরোধক প্রতিরোধের ≥2MΩ হয়।

8) সরঞ্জামটি একটি নিখুঁত নিরাপত্তা সুরক্ষা এবং অ্যালার্ম ফাংশন আছে।

*9) টাচ স্ক্রিন প্রিসেট বর্তমান ব্যবহার করে, আপনি বর্তমান প্রিসেট করতে পারেন, স্বয়ংক্রিয়ভাবে বর্তমান ট্র্যাক, ত্রুটি মান 5% এর বেশি নয়।

*১০) অটোমেটিক অ্যালার্ম এবং ডিসপ্লে যখন বর্তমান অস্বাভাবিক বা অনুপস্থিত থাকে তখন সতর্ক করে।

* ১১) ম্যাগনেটাইজেশন প্রক্রিয়া সঞ্চয় করার ফাংশনের 30 টি গ্রুপের সাথে, পরিধি লম্বা পৃথকভাবে সঞ্চয় করা যেতে পারে।

12) যৌথ উদ্যোগ সিমেন্স, ওম্রন পিএলসি, ইতালীয় এসটি, এসটিএম বা দেশীয় বিখ্যাত ব্র্যান্ড চিন্টের উপাদানগুলি পুরো মেশিনের গুণমান নিশ্চিত করতে ব্যবহৃত হয়।

*১৩) অপারেটর পাসওয়ার্ড অনুমতি ফাংশন সহ, যাতে নিশ্চিত করা যায় যে সংশ্লিষ্ট অনুমতি ছাড়া কর্মীরা সরঞ্জামটি পরিবর্তন বা পরিচালনা করতে পারে না।

1.5 ম্যাগনেটিক সাসপেনশন স্প্রে মিশ্রণ এবং ফিল্টারেশন পুনরুদ্ধার সিস্টেমঃ

1) চৌম্বকীয় সাসপেনশন স্প্রে মিশ্রণ এবং ফিল্টারেশন পুনরুদ্ধার সিস্টেম প্রধানত গঠিতঃ তরল সংগ্রহ ট্যাংক, তরল সঞ্চয় ট্যাংক, স্প্রে পাম্প, মিশ্রণ পাম্প, ফিল্টার পর্দা, পাইপলাইন, ইত্যাদি

2) চৌম্বকীয় স্থিতিস্থাপকতা তরল সংরক্ষণ ট্যাঙ্কে সংরক্ষণ করা হয়; একটি ফিল্টার ডিভাইস দিয়ে সজ্জিত করা হয় যাতে স্প্রে করার পরে স্প্রেটি ব্লক না হয়।ফিল্টার ডিভাইসটি স্প্রে পাম্পকে ক্ষতিগ্রস্ত করতে এবং ফিল্টার ডিভাইসটি আটকে যাওয়া থেকে বিরত রাখতে ফিল্টার ডিভাইসটি চৌম্বকীয় সাসপেনশনের গভীরে থাকা উচিততরল সংরক্ষণ বাক্সে একটি স্বয়ংক্রিয় মিশ্রণ ডিভাইস সরবরাহ করা হয়।

3) কাজের টুকরোটি সম্পূর্ণরূপে ভিজা নিশ্চিত করার জন্য একই সময়ে একাধিক স্প্রিংকলার দ্বারা চৌম্বকীয় সাসপেনশনটি স্প্রে করা হয়।

4) চেক ভালভগুলি চৌম্বকীয় সাসপেনশন স্প্রে পাইপলাইনে চৌম্বকীয় সাসপেনশন ব্যাকফ্লো দ্বারা গঠিত বুদবুদগুলি রোধ করার জন্য ডিজাইন করা হয়েছে।

5) চৌম্বকীয় সাসপেনশনের প্রতিটি স্প্রে হেড খোলা এবং বন্ধ করার জন্য সুবিধাজনক হওয়া উচিত, এবং স্প্রে অবস্থান, প্রবাহের আকার এবং চাপ সামঞ্জস্য করা যেতে পারে।

6) মেশিনের সামনের অংশে ম্যানুয়াল স্প্রে বন্দুক সজ্জিত।

7) চৌম্বকীয় সাসপেনশনটি সরঞ্জামের বাইরের দিকে স্প্রে করা বা ফুটো করা যাবে না।

1.6 ব্ল্যাক লাইট:

1.6.1, ফ্লুরোসেন্স ডিভাইসটি উচ্চ তীব্রতার ডিজি -6 কে এলইডি কালো আলো গ্রহণ করে।

1.6.2. Fixed and hoisted in front of the magnetization station at the top of the darkroom to facilitate the rotation and observation of the parts driven by the tug after the completion of the magnetization of the workpiece.

1.6.3, অতিবেগুনী আলোকসজ্জাঃ আলোকসজ্জা 6000 uw / cm2 এর কম নয়, পরিষেবা জীবন 10000 ঘন্টা কম নয়।

1.6.4, সম্পূর্ণরূপে 1000mm অংশ আবরণ করতে পারেন।

1.7 অন্ধকার রুম (আলো এবং নিষ্কাশন সিস্টেম)

1) ডার্ক রুমের বাম, ডান, উপরের এবং পিছনের অংশগুলি বিছানার আকার অনুযায়ী উচ্চমানের ইস্পাত প্লেট দ্বারা বন্ধ করা হয় এবং একই সাথে, রক্ষণাবেক্ষণ সহজ করার জন্য,সুরক্ষা দরজার ধরন খোলা এবং বন্ধ করা যায়; সামনে 650mm প্রসারিত এবং আলো ব্লক করতে ব্ল্যাকআউট পর্দা গ্রহণ করে। ব্ল্যাকআউট পর্দা উচ্চ মানের কালো ব্ল্যাকআউট পর্দা গ্রহণ করে।

২) আলোকসজ্জা সিস্টেমটি একটি ফ্লুরোসেন্ট ল্যাম্প, যা কাজের আলো পূরণের জন্য অন্ধকার কক্ষের উপরের অংশে লাগানো হয়।

3) বাইরের আলোর সুরক্ষা প্রভাবিত না করে বায়ু সঞ্চালন নিশ্চিত করার জন্য অন্ধকার ঘরে একটি নিষ্কাশন ফ্যান ইনস্টল করুন।

4) অন্ধকার কক্ষটি স্প্রে চিকিত্সা গ্রহণ করে, এবং পুরো অন্ধকার কক্ষটি একটি কম্প্যাক্ট কাঠামো এবং সুন্দর চেহারা রয়েছে।

1.8 স্বয়ংক্রিয় ডিম্যাগনেটাইজেশন সিস্টেমঃ

Demagnetization সিস্টেম magnetization, attenuation demagnetization এর মূল অবস্থান, এবং remanence 0.2mT বেশী নয়।

1.9 অন্যান্য

1) র্যান্ডম সরবরাহঃ বিস্তারিত জানার জন্য সরবরাহের পরিধি দেখুন।

2) সরঞ্জামটির নকশা এবং উত্পাদন JB / T8290-2011 "চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ মেশিন" মান পূরণ করতে হবে এবং চৌম্বকীয় কণা ত্রুটি সনাক্তকরণের প্রযুক্তিগত শর্ত পূরণ করতে হবে।

2আনুষাঙ্গিক

3. সরঞ্জামের প্রধান প্রযুক্তিগত পরামিতি

সার্কিউমফ্লুয়েন্স ম্যাগনেটাইজেশন বর্তমানঃ এসি 0-4000A শক্তি বন্ধ ফেজ নিয়ন্ত্রণ সঙ্গে অবিচ্ছিন্নভাবে নিয়ন্ত্রিত

লংটিচুয়াল ম্যাগনিটাইজেশন সম্ভাব্যঃ এসি 0- (3000A*6T) 18000AT পাওয়ার অফ ফেজ কন্ট্রোলের সাথে অবিচ্ছিন্নভাবে নিয়ন্ত্রিত

ডিম্যাগনেটাইজেশন এফেক্টঃ এসি ডিম্যাগনেটাইজেশন ডিম্যাগনেটাইজেশন, রিমানেন্স ≤0.2mT

চৌম্বকীকরণ মোডঃ পরিধি চৌম্বককরণ, লম্বা চৌম্বককরণ, পরিধি লম্বা যৌগিক চৌম্বককরণ; লম্বা প্রবাহের ত্রুটি হার ≤ ± 5%; কয়েল পরামিতিঃ 2 * 3T,অভ্যন্তরীণ ব্যাসার্ধ 350mm;

সংবেদনশীলতাঃ প্রক্রিয়া স্পেসিফিকেশন JB/6065-92 "Magnetic Particle Defect Detection Machine Standard Test Film" অনুযায়ী,A-type sensitivity test film 2# (30/100) পূর্ণ বৃত্ত এবং ক্রস স্পষ্টভাবে প্রদর্শিত হতে পারেক্ল্যাম্পিং স্ট্রোকঃ 0 মিমি থেকে 1500 মিমি

মাত্রাঃ ৩৯০০ মিমি × ১৫৯০ মিমি × ২২০০ মিমি

4সরঞ্জামের চেহারা এবং পেইন্টের রঙ

বাহ্যিক স্প্রে রঙঃ RAL7035, ক্রয় করা অংশগুলি প্রাথমিক রঙ বজায় রাখার অনুমতি দেওয়া হয়।
