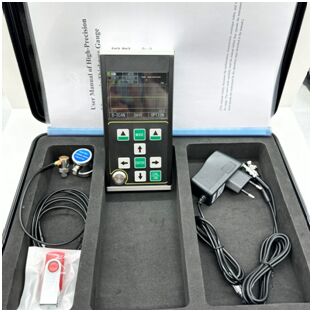

A/B স্ক্যান 0.100-1800mm বড় পরিসীমা অতিস্বনক বেধ গেজ

A/B স্ক্যান 0.100-1800mm বৃহৎ পরিসরের অতিস্বনক পুরুত্ব পরিমাপক

1. ডিজিটাল ডিসপ্লে মোড 2. A স্ক্যান মোড (15M প্রোব)

TG-5710 একটি একেবারে নতুন হ্যান্ডহেল্ড উচ্চ-নির্ভুল ডিজিটাল অতিস্বনক পুরুত্ব পরিমাপক যা A/B স্ক্যান সহ আসে। এটি পালস প্রতিফলনের উপর ভিত্তি করে অতিস্বনক পুরুত্ব পরিমাপের নীতি গ্রহণ করে। এটি সেইসব উপাদানের পুরুত্ব পরিমাপের জন্য উপযুক্ত যা একটি ধ্রুবক গতিতে অতিস্বনক তরঙ্গকে এর মধ্যে দিয়ে যেতে দেয় এবং এর পিছন থেকে প্রতিফলন পেতে সাহায্য করে। পরিমাপের রেজোলিউশন 0.001 মিমি এবং পরিমাপের পরিসীমা 0.10 মিমি (ইস্পাত) পর্যন্ত পাতলা।

এই পণ্যটি প্লেট এবং প্রক্রিয়াকরণ করা অংশগুলি সঠিকভাবে পরিমাপ করতে পারে। অন্যদিকে, এটি ব্যবহারের সময় ক্ষয় হওয়ার পরে উত্পাদন সরঞ্জামগুলিতে পাইপ এবং চাপ জাহাজের পাতলা হওয়ার মাত্রা নিরীক্ষণ করতে পারে। এটি পেট্রোলিয়াম, রাসায়নিক শিল্প, ধাতুবিদ্যা, জাহাজ নির্মাণ, মহাকাশ, শক্তি এবং অন্যান্য ক্ষেত্রে ব্যবহার করা যেতে পারে।

এই পণ্যটি নিম্নলিখিত মানগুলির সাথে সঙ্গতিপূর্ণ: অতিস্বনক পুরুত্ব পরিমাপকের জন্য ক্রমাঙ্কন স্পেসিফিকেশন (JJF 1126-2004)।

● এই পণ্যের A-স্ক্যান মোড, B-স্ক্যান মোড এবং সংখ্যাসূচক প্রদর্শন মোড রয়েছে;

● পরিমাপের পরিসর বিস্তৃত, এবং অতি-পাতলা অংশগুলির পরিমাপ উপলব্ধি করতে অনন্য "একাধিক প্রতিধ্বনি" প্রযুক্তি গ্রহণ করা হয়েছে, যার সর্বনিম্ন পরিমাপের পুরুত্ব 0.10 মিমি (ইস্পাত);

● এই পণ্যটি উচ্চ নির্ভুলতার সাথে পুরুত্ব পরিমাপ করতে পারে এবং সর্বাধিক পরিমাপের রেজোলিউশন 0.001 মিমি পর্যন্ত পৌঁছতে পারে; পুনরাবৃত্তিযোগ্যতা রেজোলিউশন ± 0.002 মিমি পর্যন্ত পৌঁছতে পারে;

● এটির আবরণ ভেদ এবং প্রতিধ্বনি থেকে প্রতিধ্বনি পরিমাপের কাজ রয়েছে, যা পৃষ্ঠের উপর পেইন্ট স্তর এবং আবরণ সহ উপকরণ পরিমাপ করতে ব্যবহৃত হয়;

● একাধিক পরিমাপ মোড: mb-e, E-E এবং me-e মোডগুলি প্রচলিত পুরু ওয়ার্কপিসের পরিমাপ পূরণ করে; পাতলা মোড পাতলা অংশগুলির পরিমাপ উপলব্ধি করে

● সংখ্যাসূচক মোডগুলির মধ্যে রয়েছে: প্রচলিত পুরুত্বের মান মোড, পার্থক্য / হ্রাস হার মোড এবং সর্বাধিক মান মোড

● দুটি লাভ মোড: স্বয়ংক্রিয় লাভ / ম্যানুয়াল লাভ

● ম্যানুয়াল শাটডাউন এবং স্বয়ংক্রিয় শাটডাউন সেট করা যেতে পারে, শক্তি-সঞ্চয় ফাংশন সহ

● এটি বিভিন্ন প্রোব সমর্থন করে, যার মধ্যে ডবল ক্রিস্টাল প্রোব এবং একক ক্রিস্টাল প্রোব রয়েছে এবং 20MHz পর্যন্ত উচ্চ-ফ্রিকোয়েন্সি প্রোব সমর্থন করে

● এটি বৃহৎ স্টোরেজ সমর্থন করে এবং একই সময়ে 100000 পুরুত্বের মান, 500 গ্রুপ A-স্ক্যান ওয়েভফর্ম এবং 500 গ্রুপ B-স্ক্যান ওয়েভফর্ম সংরক্ষণ করতে পারে

● 320x240 উচ্চ সংজ্ঞা (QVGA) রেজোলিউশন সহ বৃহৎ 3.5-ইঞ্চি কালার TFT-LCD ডিসপ্লে

● এটির বিভিন্ন ক্রমাঙ্কন পদ্ধতি রয়েছে, এক-পয়েন্ট ক্রমাঙ্কন, মাল্টি-পয়েন্ট ক্রমাঙ্কন এবং ম্যানুয়াল ক্রমাঙ্কন মোড সমর্থন করে এবং একই সময়ে শব্দ বেগ এবং প্রোব শূন্য অবস্থান ক্যালিব্রেট করতে পারে; এটি ডবল ক্রিস্টাল প্রোবের v-পথ সংশোধন সমর্থন করে

● এটি মেট্রিক এবং ব্রিটিশ সিস্টেমের রূপান্তর সমর্থন করে; এটি মিলিমিটার এবং ইঞ্চি ইউনিটের মধ্যে পরিবর্তন করতে পারে

● এটি ইংরেজি ভাষা মেনু সমর্থন করে

TG-5710 ধাতুগুলির পুরুত্ব পরিমাপের জন্য উপযুক্ত (যেমন ইস্পাত, ঢালাই লোহা, অ্যালুমিনিয়াম, তামা, ইত্যাদি), প্লাস্টিক, সিরামিক, কাচ, রজন, গ্লাস ফাইবার এবং অন্যান্য ভালো অতিস্বনক পরিবাহী, প্লেট পৃষ্ঠ, পাইপ এবং বক্র পৃষ্ঠে।

অতিস্বনক পুরুত্ব পরিমাপের নীতি আলো তরঙ্গ পরিমাপের মতোই। প্রোব দ্বারা নির্গত অতিস্বনক পালস পরিমাপ করা বস্তুতে পৌঁছায় এবং বস্তুর মধ্যে প্রসারিত হয়। যখন এটি উপাদানের ইন্টারফেসে পৌঁছায়, তখন এটি প্রোবে ফিরে প্রতিফলিত হয়। পরিমাপ করা উপাদানের পুরুত্ব অতিস্বনক প্রসারের সময়কে সঠিকভাবে পরিমাপ করে নির্ধারণ করা হয়।
