এক্স-রে ডিজিটাল ইমেজিং ক্রলিং পরিদর্শন সিস্টেম

এক্স-রে ডিজিটাল ইমেজিং ক্রলিং পরিদর্শন সিস্টেম

1.0 সরঞ্জাম প্রস্তুতকারী: HUATEC গ্রুপ কর্পোরেশন

2.0 সরঞ্জামের নাম: এক্স-রে ডিজিটাল ইমেজিং পরিদর্শন সিস্টেম HXPC-DR02

3.0 স্পেসিফিকেশন মডেল:HXPC-DR02

4.0 ইমেজ ট্রান্সমিশন পদ্ধতি: ওয়্যারলেস ট্রান্সমিশন

5.0 প্রযোজ্য পাইপ ব্যাস: φ510 - φ1219mm (ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী ট্র্যাক নির্বাচন করা যেতে পারে)

6.0 প্রধান উপাদান স্পেসিফিকেশন সরঞ্জাম কনফিগারেশন

6.1 ছবি অধিগ্রহণ ডিভাইস:

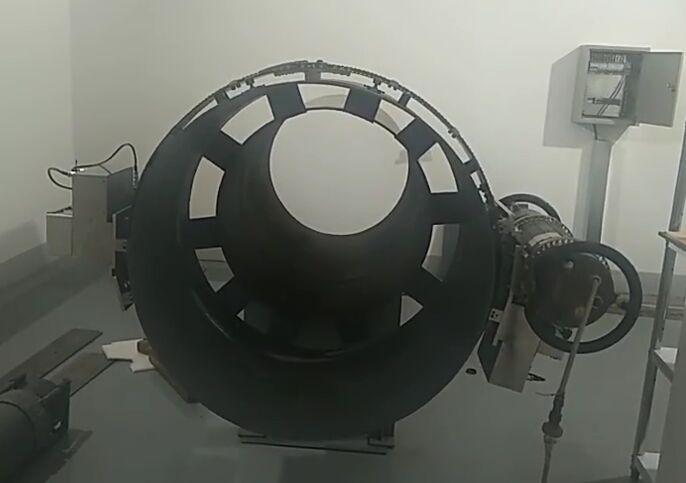

পাইপলাইন বাইরের প্রাচীর ক্রলিং যানবাহন (চিত্র অধিগ্রহণ বোর্ড বহন)

ব্র্যান্ড: HUATEC

মডেল: HXPC-PC100

• Beidou নেভিগেশন পজিশনিং;
• 5G ডুয়াল-ব্যান্ড ওয়্যারলেস কমিউনিকেশন সিস্টেম, নিয়ন্ত্রণ দূরত্ব: 100 মিটার (খোলা এলাকা);এইচএক্সপিসি-PC100
• হাঁটার গতি:≥ 100mm/s;
• হাঁটার মোড ট্র্যাকের ধরন গ্রহণ করে, ওয়েল্ড সীমের সাথে উল্লম্ব অবস্থান নিশ্চিত করে: ± 1 মিমি, হাঁটার দিকটিতে অবস্থান নির্ভুলতা: ± 1 মিমি;
• ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে কনফিগারেশনের পরে, এটি কেন্দ্রের রেডিওগ্রাফি এবং ডুয়াল-ওয়াল একক-ইমেজ ডিআর সনাক্তকরণের প্রয়োজনীয়তাগুলি পূরণ করতে পারেপাইপ পরিসীমা φ510 থেকে φ1219 মিমি;
• সুবিধাজনক ইনস্টলেশন এবং disassembly জন্য একটি দ্রুত ক্ল্যাম্পিং প্রক্রিয়া সেট আপ করা হয়;
• একটি ফটোইলেকট্রিক সেন্সর (সংঘর্ষ, সংকেত ক্ষতি, মোটর বা ড্রাইভারের ক্ষতি সনাক্ত করার জন্য) সুরক্ষা ব্যবস্থা সরবরাহ করা হয়;
• 36V ইন্টিগ্রেটেড কম-তাপমাত্রার লিথিয়াম ব্যাটারি পাওয়ার সাপ্লাই (চার্জারের সাথে সামঞ্জস্যপূর্ণ), প্রতিস্থাপন করা সহজ, এবং -40℃ এ সাধারণত কাজ করতে পারে;
• কাজের সময়: 8 ঘন্টার বেশি;
• ব্যাটারি স্তর পর্যবেক্ষণ, সংকেত ক্ষতি সিস্টেম স্ব-লক;
• শক্তি খরচ: ≤ 150W;
• দুটি মোটর মসৃণভাবে অপারেশন চালায়।
•

6.2 বাহ্যিক প্রাচীর ক্রলার (এক্স-রে মেশিন বহনকারী)

সরঞ্জাম ব্র্যান্ড: HUATEC

মডেল: HXPC-PC110

• হাঁটার গতি: ≥100 মিমি/সেকেন্ড
• সংযোগ অর্জন করতে সহায়ক তারের মাধ্যমে HXPC-PC100 (পাইপ আউটার ওয়াল ক্রলার) এর সাথে সংযোগ করুন;
• হাঁটার মোড একটি ট্র্যাক সিস্টেম গ্রহণ করে, ওয়েল্ড সিমের সাপেক্ষে উল্লম্ব অবস্থান নিশ্চিত করে: ±1 মিমি, এবং হাঁটার দিকটিতে অবস্থান নির্ভুলতা: ±1 মিমি;
• এটি দ্বৈত-প্রাচীর একক-চিত্র সনাক্তকরণের প্রয়োজনীয়তা পূরণ করতে পারে - একটি 300kv উচ্চ-ফ্রিকোয়েন্সি দিকনির্দেশক এক্স-রে ত্রুটি সনাক্তকারীকে সমর্থন করতে সক্ষম;
• সুবিধাজনক ইনস্টলেশন এবং disassembly জন্য একটি দ্রুত ক্ল্যাম্পিং প্রক্রিয়া সেট আপ করা হয়;
• দ্বৈত মোটর মসৃণভাবে অপারেশন চালায়;
• একটি ফটোইলেকট্রিক সেন্সর (সংঘর্ষ প্রতিরোধ, সংকেত ক্ষতি, মোটর বা ড্রাইভারের ক্ষতি সনাক্ত করার জন্য) সুরক্ষা ব্যবস্থা সরবরাহ করা হয়;
• কাজের সময়: 8 ঘন্টার বেশি;
• শক্তি খরচ: ≤ 150W;

*এটি ডুয়াল-ওয়াল সিঙ্গেল-ইমেজ ডিআর রেডিওগ্রাফি পরিদর্শন কাজটি সম্পূর্ণ করার জন্য বাইরের প্রাচীর আরোহণের গাড়ির (ইমেজ অধিগ্রহণ বোর্ড) সাথে সিঙ্ক্রোনাইজ করে।

6.3 ফ্ল্যাট-প্যানেল আবিষ্কারক ব্র্যান্ড: HUATEC

মডেল: HUATEC 750i

• সেন্সর: নিরাকার সিলিকন;
• সিন্টিলেটর: সিএসআই (সরাসরি জন্মানো ক্যাডমিয়াম সালফাইড);
• পিক্সেল আকার: 120 μm;
• ইমেজিং এলাকা: 244 মিমি × 307 মিমি;
• পিক্সেল ম্যাট্রিক্স: 1280 × 1024 (2 × 2);
• A/D রূপান্তর: 16 বিট;
• ফ্রেম রেট: 1.7 fps (1×1);
• শক্তি পরিসীমা: 40 - 320 কেভি;
• বিকিরণ সহনশীলতা: ≥ 1 MRad;
• এক্সপোজার নিয়ন্ত্রণ: অভ্যন্তরীণ ট্রিগার/বাহ্যিক ট্রিগার;
• যোগাযোগ ইন্টারফেস: গিগাবিট ইথারনেট;
• অপারেটিং তাপমাত্রা পরিসীমা: 0°C - 40°C;
• অপারেটিং আর্দ্রতা পরিসীমা (অ ঘনীভূত): 10% - 90% RH;
• স্টোরেজ তাপমাত্রা পরিসীমা: -20°C - 55°C;
• ফর্মের আকার: 344 × 286 × 20;
• ওজন: 8 কেজি;
• ইনপুট পাওয়ার সাপ্লাই: 100 - 240 V 50/60 Hz AC;
• আবেদন: ঢালাই পরিদর্শন, ঢালাই পরিদর্শন.

6.4 কেন্দ্রীয় রাউটার

মডেল: ASUS XD4

• ওয়্যারলেস প্রোটোকল: Wi-Fi 6;
• প্রধান ওয়াইফাই ট্রান্সমিশন মোড: বিতরণ করা ট্রান্সমিশন;
• সমর্থিত বৈশিষ্ট্য: IPv6 কমিউনিকেশন, মেশ;
• বেতার গতি: 1800M;
• ফ্রিকোয়েন্সি ব্যান্ড: 2.4GHz, 5.8GHz ডুয়াল-ব্যান্ড ওয়াই-ফাই;
• LAN আউটপুট পোর্ট: গিগাবিট ইথারনেট পোর্ট;
• WAN ইনপুট পোর্ট: গিগাবিট ইথারনেট পোর্ট;
• GPS মডিউল: GPS সংকেত অর্জন - Beidou, GPS, GLONASS, Galileo;

7.0 প্রসেসিং সফটওয়্যার

সফ্টওয়্যার ব্র্যান্ড: HUATEC

সফ্টওয়্যার সংস্করণ: Ver 20.21.10.16

এটি একটি এক-ক্লিক সনাক্তকরণ ফাংশন আছে. অপারেটর সফ্টওয়্যার ডাটাবেসে পরিদর্শন করা পাইপলাইনের পূর্বনির্ধারিত পরামিতিগুলির উপর ভিত্তি করে পাইপের ব্যাস, প্রাচীরের বেধ, ওয়েল্ড নম্বর, ফ্ল্যাঞ্জ, ক্ষতিপূরণ, রেডিওগ্রাফিক পদ্ধতি, সরঞ্জাম চলাচলের দিক, কার্যকর এলাকা এবং বেইডু স্থানাঙ্ক (যেমন টোকিও, উত্তর অক্ষাংশ) নির্বাচন করে।

প্রাসঙ্গিক পরামিতিগুলি নির্বাচনযোগ্য (একবার নির্বাচিত হলে, সেগুলি ছবিতে মুদ্রিত হবে এবং পরিবর্তন করা যাবে না)। সিস্টেম স্বয়ংক্রিয়ভাবে প্রিসেট প্যারামিটারের উপর ভিত্তি করে এই পাইপের পুরো ওয়েল্ড সীম সনাক্ত করতে প্রয়োজনীয় ফ্রেমের সংখ্যা গণনা করে এবং সেগুলি সংরক্ষণ করে। সফ্টওয়্যারটিতে মানুষের জন্য একটি হস্তক্ষেপ ফাংশন রয়েছে, যা এক্সপোজারের সময়, ফ্রেম গণনা ইত্যাদি সামঞ্জস্য করার অনুমতি দেয় এবং ফ্রেমের সংখ্যা প্যারামিটার সেটিংস অনুসারে সামঞ্জস্য করা যেতে পারে।

• সঠিক Beidou পজিশনিং (GPS, GLONASS, এবং Galileo-এর সাথে সামঞ্জস্যপূর্ণ), চিত্রে স্থানাঙ্কের পরামিতি (টোকিও, উত্তর অক্ষাংশ) মুদ্রণ করা;

• স্বয়ংক্রিয়ভাবে ইনপুট পাইপের ব্যাসের আকারের উপর ভিত্তি করে নমুনার সংখ্যা গণনা করুন, পর্যাপ্ত ওভারহ্যাং মার্জিন রেখে এবং বাদ এড়ানো;
• সংগ্রহ করা ছবিগুলিকে ওয়্যারলেসভাবে স্টোরেজের জন্য অন-সাইট "ওয়ার্কস্টেশনে" প্রেরণ করুন;
• পরিদর্শন করার আগে, অপারেটর সংগৃহীত চিত্রগুলির উজ্জ্বলতা এবং বৈসাদৃশ্যকে সামঞ্জস্যপূর্ণ করতে উইন্ডোর প্রস্থ এবং উইন্ডোর অবস্থান প্রিসেট করতে পারে এবং সংগ্রহ সম্পূর্ণ হওয়ার পরে সরাসরি মূল্যায়নের সাথে এগিয়ে যেতে পারে;
• ইতিবাচক এবং নেতিবাচক ইমেজ ফ্লিপিং, ইমেজ ফ্লিপিং এবং রোটেশন, ইমেজ ম্যাগনিফিকেশন, ইমেজ ডিফারেন্সের এজ এনহান্সমেন্ট, আসল ইমেজের স্থানীয় ম্যাগনিফিকেশন/রিস্টোরেশন, টেক্সট এবং নাম্বার অ্যানোটেশন, ইমেজ মার্কিং;
• শাসক সেগমেন্ট পরিমাপ আছে;
• ত্রুটি পরিমাপ (বিন্দু, লাইন, কোণ, ইত্যাদি জ্যামিতিক পরিমাপ) এবং ত্রুটি চিহ্নিত ফাংশন আছে;
• এমএফটি ডুয়াল ফিলামেন্ট ইমেজ কোয়ালিটি মিটার (স্থানিক রেজোলিউশন) স্বয়ংক্রিয় পরিমাপ এবং গণনা ফাংশন আছে;
• ধূসর মান, স্বয়ংক্রিয় গণনা এবং গড় মান ফাংশনের প্রদর্শনের রিয়েল-টাইম প্রদর্শন রয়েছে;
• সংকেত থেকে শব্দ অনুপাত (SNR) পরিমাপ এবং গণনা ফাংশন স্বাভাবিক করা হয়েছে;
• ওয়েল্ড সীম ইমেজ সেলাই ফাংশন আছে;
• ইমেজটি DICONDE ফরম্যাটে রয়েছে এবং অন্যান্য সাধারণ ফরম্যাটে যেমন JPG, ইত্যাদিতে রূপান্তর করা যেতে পারে এবং JPG, BMP, GIF, PNG ইত্যাদির মতো একাধিক ইমেজ স্টোরেজ ফরম্যাট সমর্থন করে;
• রিলে রাউটিং দিয়ে সজ্জিত করা হয়।

8.0 ওয়ার্কস্টেশন

ইমেজ অধিগ্রহণ এবং বিশ্লেষণ ওয়ার্কস্টেশনের প্রযুক্তিগত পরামিতি: সরঞ্জাম মডেল: HP Z99

সরঞ্জাম ব্র্যান্ড: HP

• অফিসিয়াল উইন্ডোজ 10 অপারেটিং সিস্টেম পোর্টেবল ওয়ার্কস্টেশন
• পর্দার আকার: 15.0 ইঞ্চি;
• 11 তম প্রজন্মের ইন্টেল কোর i7-11800H প্রসেসর (8 কোর, 16 থ্রেড), 2.3GHz বেস ফ্রিকোয়েন্সি;
• RAM: 16 - 32GB (DDR4 2666MHZ);
• SATA হার্ড ড্রাইভ: 1TB (M.2 ইন্টারফেসের পরিমাণ 1);
• গ্রাফিক্স কার্ড: ডেডিকেটেড গ্রাফিক্স কার্ড 4G GDDR5 128bit;
• পণ্যের আকার: দৈর্ঘ্য 359 মিমি; প্রস্থ 236 মিমি; উচ্চতা 23 মিমি
• ওজন: 2.3 কেজি;
• পোর্ট: অডিও ইন্টারফেস, HDMI ইন্টারফেস, USB3.0 ইন্টারফেস;
• তাত্ত্বিক ব্যাটারি জীবন: 2 - 5 ঘন্টা, নির্দিষ্ট সময় ব্যবহারের পরিবেশের উপর নির্ভর করে;
• ব্যাটারি ক্ষমতা: 52.5Wh;
• ব্যাটারি সেল নম্বর: 3 লিথিয়াম-আয়ন ব্যাটারি;
• স্থানীয় নেটওয়ার্ক: 10/100/1000Mbps;
• ওয়্যারলেস নেটওয়ার্ক: Wi-Fi6 ওয়্যারলেস প্রোটোকল সমর্থন করে;
• সিল করা চ্যাসিস ডিজাইন: P65 দ্বারা প্রত্যয়িত সুরক্ষা স্তর, বালি, ধুলো এবং তরল প্রবেশ করা থেকে আটকাতে পারে;

9.0 বিকিরণ উৎস

উচ্চ-ফ্রিকোয়েন্সি এক্স-রে ত্রুটি সনাক্তকরণ সরঞ্জাম (বা একটি কাস্টমাইজযোগ্য গামা-রে ত্রুটি সনাক্তকরণ মেশিন) ইনস্টল করার জন্য একটি ইন্টারফেস দিয়ে সজ্জিত, বিভিন্ন বিকিরণ উত্স প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে।

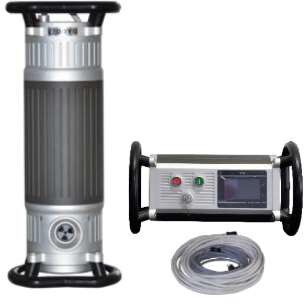

9.1 সরঞ্জামের নাম: পোর্টেবল উচ্চ ফ্রিকোয়েন্সি কনস্ট্যান্ট ভোল্টেজ এক্স-রে পরিদর্শন মেশিন এবং নিয়ন্ত্রণ ব্যবস্থা

মডেল: XXG-H300GP

• অপারেটিং পরিবেশগত তাপমাত্রা: -20 ℃ থেকে 50 ℃;
• অপারেটিং পরিবেশগত আর্দ্রতা: ≤85%;
• ইনপুট ভোল্টেজ পরিসীমা: AC190v থেকে AC265v;
• ইনপুট ভোল্টেজ ফ্রিকোয়েন্সি পরিসীমা: 50Hz থেকে 60Hz;
• ডিসপ্লে: চাইনিজ মেনু ডিসপ্লে সহ টাচ এলসিডি স্ক্রীন;
• এক্স-রে টিউব: মেটাল সিরামিক টিউব;
• এক্স-রে টিউব পাওয়ার সাপ্লাই পদ্ধতি: ধ্রুবক ভোল্টেজ;
• এক্স-রে টিউব ভোল্টেজ সমন্বয় পরিসীমা: 120 থেকে 300kV;
• ভোল্টেজ সমন্বয় ধাপ: 1kv/ধাপ;
• এক্স-রে টিউব বর্তমান: 0.5 - 3.0mA;
• বর্তমান সমন্বয় ধাপ: 0.1mA/ধাপ;
• সর্বোচ্চ এক্সপোজার সময় নির্ধারণ: 0.1 থেকে 60 মিনিট (0.1 মিনিট থেকে সঠিক);
• সর্বাধিক এক্স-রে টিউব শক্তি: 900W;
• কাজের ফ্রিকোয়েন্সি: 100kHz;
• ফোকাস আকার: 3.0 মিমি (EN12543 মান অনুযায়ী);
• অনুপ্রবেশ বেধ: 70mm (ফোকাল দৈর্ঘ্য 600mm, এক্সপোজার সময় 20 মিনিট, ঘনত্ব 2.0D);
• বিকিরণ কোণ: 40°×40°;
• অতিরিক্ত ফিল্টার: 4 মিমি অ্যালুমিনিয়াম সমতুল্য;
• টিউবের মাথার আকার: Φ246×734 (শেষ রিং সহ);
• টিউবের মাথার ওজন: 22 কেজি;
• সংযোগ তারের: 25 মি;
• পাওয়ার তার: 10 মি;
• কন্ট্রোলার আকার: φ264×458 (শেষ রিং সহ);
• কন্ট্রোলার ওজন: 9.6 কেজি;
• XXG-H300GP উচ্চ-ফ্রিকোয়েন্সি মেশিন
• অ্যানোড কুলিং পদ্ধতি: জোরপূর্বক বায়ু কুলিং।

10.0 উচ্চ-ফ্রিকোয়েন্সি এক্স-রে পাইপলাইন ক্রলার

মডেল: HXPC-100A1

প্রধান কর্মক্ষমতা বৈশিষ্ট্য

• উচ্চ-ফ্রিকোয়েন্সি সরাসরি বর্তমান এবং উচ্চ-ভোল্টেজ পাওয়ার সাপ্লাই;
• পরিবেশগতভাবে বন্ধুত্বপূর্ণ, শক্তি-সাশ্রয়ী এবং অত্যন্ত দক্ষ;
• ধ্রুবক শক্তি আউটপুট;
• 1:1 বিশ্রামের প্রয়োজন ছাড়াই ক্রমাগত এক্সপোজার;
• পরিষ্কার ইমেজিং, উচ্চ সংবেদনশীলতা;
• সহজ অপারেশন নিয়ন্ত্রণ, শিখতে এবং ব্যবহার করা সহজ;
• মিলের জন্য DR এর সাথে একযোগে ব্যবহার করা যেতে পারে;
• একা ফিল্ম-ভিত্তিক ইমেজিং চেকের জন্য ব্যবহার করা যেতে পারে;
• চৌম্বকীয় কমান্ড নিয়ন্ত্রণ ব্যবস্থা;
• সুনির্দিষ্ট অবস্থান;
• প্রশস্ত সনাক্তকরণ পাইপ ব্যাস পরিসীমা;
• সম্পূর্ণ সুরক্ষা ফাংশন;
• চার চাকা ড্রাইভ;
• কম্প্যাক্ট আকার এবং হালকা ওজন;

প্রধান প্রযুক্তিগত সূচক

• প্রযোজ্য পাইপ ব্যাস পরিসীমা: φ710~φ1219 (মিমি);
• হামাগুড়ির গতি: 16-18 মি/মিনিট;
• খাড়া ঢাল ক্ষমতা: ≮40;
• অপারেটিং পরিবেশের তাপমাত্রা: -40℃~70℃;
• অপারেটিং পরিবেশের আর্দ্রতা: ≮ 90%;
• প্রতিরক্ষামূলক তাপমাত্রা: 80℃;
• কাজের তাপমাত্রা: -25~70℃;
• ব্যাটারি: DC110v / 40Ah (লিথিয়াম ব্যাটারি);
• মোটর: 550W (একটানা);
• মডেল: HXPC-100A1
• ক্রীপ দূরত্ব: ≮8কিমি (রাউন্ড ট্রিপ দূরত্ব);
• ড্রাইভ মোড: ডিফল্ট 2 ড্রাইভ, বাধ্যতামূলক 4 ড্রাইভ;
• এক্স-রে জেনারেটর: φ295×770 (মিমি);
• ওজন: 32 কেজি;
• সর্বোচ্চ শক্তি: 900w;
• Kv সমন্বয় পরিসীমা: 50~300kv ±1kv;
• mA সমন্বয় পরিসীমা: 0.5~3mA;
• বিকিরণ কোণ: 40°×360°;
• ফোকাস: 1×3.0 (মিমি);
• সর্বাধিক অনুপ্রবেশ: 60 মিমি (A3);
• টেকসই লোড হার: 20℃ পরিবেশ তাপমাত্রায় 100%;
• ক্রলারের শরীরের আকার: 1.2m×0.38m×0.19m;
• ওজন: 100 কেজি (গাড়ির বডি 80 কেজি + ব্যাটারি 20 কেজি);
• এক্সপোজার সময়: 1 ~ 300 সেকেন্ড (একটানা সামঞ্জস্যযোগ্য), 1 সেকেন্ড পর্যন্ত সঠিক;
• এক্সপোজার প্রাক বিলম্ব: 24 সেকেন্ড;
• চৌম্বক লোকেটার আকার: 255 × 113 × 155 (মিমি);
• চৌম্বক লোকেটার সর্বাধিক অনুপ্রবেশ: >34 মিমি;
• চৌম্বক লোকেটার ওজন: 2.8 কেজি;
• পজিশনিং ত্রুটি: ±5 মিমি থেকে ভাল।

11.0 গাইড রেল:

স্পেসিফিকেশন: φ510 - φ1219 মিমি।

স্ট্যান্ডার্ড কনফিগারেশন: 1 টুকরা। অতিরিক্ত টুকরা অনুরোধের উপর কাস্টমাইজ করা যেতে পারে.

12.0 সরঞ্জাম কনফিগারেশন তালিকা:

13.0 সম্পর্কিত কনফিগারেশনের জন্য নির্দেশাবলী

বিকল্প 1: ডাবল-ওয়াল রেডিওগ্রাফি -- XR (উচ্চ ফ্রিকোয়েন্সি এক্স-রে নির্দেশক মেশিন দিয়ে সজ্জিত) + DR (ফ্ল্যাট-প্যানেল ডিটেক্টর দিয়ে সজ্জিত) + ওয়ার্কস্টেশন;

বিকল্প 2: কেন্দ্রীয় রেডিওগ্রাফি - উচ্চ-ফ্রিকোয়েন্সি এক্স-রে পাইপলাইন ক্রলার + ডিআর (ফ্ল্যাট-প্যানেল ডিটেক্টর দিয়ে সজ্জিত) + ওয়ার্কস্টেশন;

বিকল্প 3: একক-বাহু রেডিওগ্রাফি - উচ্চ-ফ্রিকোয়েন্সি এক্স-রে নির্দেশমূলক ত্রুটি সনাক্তকারী + ফ্ল্যাট প্যানেল আবিষ্কারক + ওয়ার্কস্টেশন;

14.0 সফ্টওয়্যার এবং ফটোগ্রাফ ইমেজের পূর্বরূপ
