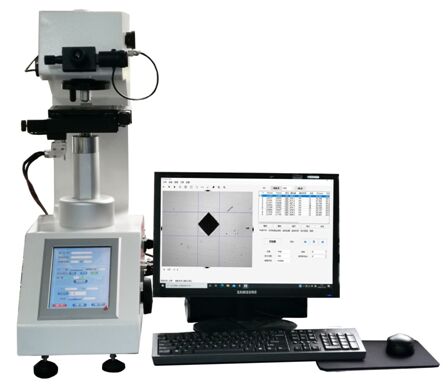

স্বয়ংক্রিয় মাইক্রো-ভিকার্স হার্ডনেস টেস্টার
HVS-1MDT-axy স্বয়ংক্রিয় মাইক্রোস্কোপিক ভিকার্স হার্ডনেস টেস্টার দুটি অংশ নিয়ে গঠিত:
- HV-1MDT স্বয়ংক্রিয় রোটেটিং টাওয়ার টাচ স্ক্রিন মাইক্রো হার্ডনেস টেস্টার
- HVS - AXY ভিকার্স হার্ডনেস স্বয়ংক্রিয় পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা
I. HV-1MDT স্বয়ংক্রিয় রোটেটিং টাওয়ার টাচ স্ক্রিন মাইক্রো হার্ডনেস টেস্টার
পণ্যের পরিচিতি
HV-1MDT স্বয়ংক্রিয় টারেট ডিজিটাল মাইক্রো হার্ডনেস টেস্টার অপটিক্যাল ক্রস গাইড রেল লিফটিং মেকানিজম গ্রহণ করে, বলের মান সঠিক, চিত্রটি স্পষ্ট, এটি একটি আদর্শ উচ্চ-মানের মাইক্রো হার্ডনেস টেস্টার।
প্রধান বৈশিষ্ট্য
1. 8-ইঞ্চি টাচ স্ক্রিন ইন্টারফেস, পরিচালনা করা সহজ;
2. পরীক্ষার সময়, প্রেসার হেড এবং অবজেক্টিভ লেন্স স্বয়ংক্রিয়ভাবে একে অপরের সাথে অদলবদল করে, এবং পরীক্ষার বিন্দুর স্বয়ংক্রিয় অবস্থান সঠিক;
3. অপটিক্যাল ক্রস গাইড রেল সহ লিফটিং মেকানিজম গ্রহণ করা হয় নির্ভুলতা নিশ্চিত করার জন্য; র্যাক এবং পিনিয়ন দুই-পর্যায়ের ফোর্স ট্রান্সমিশন, দ্রুত এবং স্থিতিশীল ফোর্স ট্রান্সমিশন উপলব্ধি করতে পারে;
4. LED আলোর উৎস, দীর্ঘ জীবন, বাল্ব প্রতিস্থাপন করার প্রয়োজন নেই;
5. একটি বিল্ট-ইন ক্যামেরা দিয়ে সজ্জিত করা যেতে পারে, চিত্রটি আরও স্পষ্ট।
6 স্ট্যান্ডার্ড হার্ডনেস ব্লক বা দৈর্ঘ্য স্কেল অনুযায়ী ক্যালিব্রেট করা যেতে পারে, উচ্চ, মধ্যম এবং নিম্ন হার্ডনেস মান অনুযায়ী স্বয়ংক্রিয়ভাবে হার্ডনেস সংশোধনের জন্য, হার্ডনেস মান আরও সঠিক।
7. সমস্ত পরীক্ষার প্যারামিটার এবং ফলাফল Excel ফর্ম্যাটে USB ফ্ল্যাশ ডিস্কে সংরক্ষণ করা হয়, যা ডেটা প্রক্রিয়াকরণ এবং পরীক্ষার প্রতিবেদন আউটপুটের জন্য সুবিধাজনক;
8. বিভিন্ন হার্ডনেস মান একে অপরের সাথে রূপান্তরিত হয়;
9. পরীক্ষার সেটিং প্যারামিটার পাসওয়ার্ড দ্বারা সুরক্ষিত;
10. অন্তত 3টি ভাষা, যেমন চীনা এবং ইংরেজি, উপলব্ধ;
11. RS-232 ইন্টারফেস সহ, এটি কম্পিউটারের সাথে সংযুক্ত করা যেতে পারে (ঐচ্ছিক);
12. ঐচ্ছিক সর্বোচ্চ পরীক্ষার বল 2 কেজি।
প্রযুক্তিগত পরামিতি
| মডেল |
HV-1MDT |
| পরীক্ষার বল |
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N) |
| মান মেনে চলুন |
GB/T4340.2,ASTM E92 |
| পরিমাপ রেজোলিউশন |
0.01µm |
| ডেটা ডিসপ্লে আউটপুট |
8 "টাচ স্ক্রিন ডিসপ্লে রিডিং, 20 ধরণের পরীক্ষার ফলাফল সংরক্ষণ করতে পারে, U ডিস্ক সহ, ঐচ্ছিক বিল্ট-ইন প্রিন্টার এবং RS-232 ইন্টারফেস |
| রূপান্তর রুলার |
রকওয়েল, ব্রিনেল |
| হার্ডনেস পরীক্ষার পরিসীমা |
8~2900HV |
| পরীক্ষার বল প্রয়োগ পদ্ধতি |
স্বয়ংক্রিয় (লোডিং, হোল্ডিং, আনলোডিং) |
| ম্যাগনিফিকেশন |
400X(পরীক্ষা),100X(পরীক্ষা এবং পর্যবেক্ষণ) |
| পরীক্ষার বলের লোড হোল্ডিং সময় |
1-99s |
| সর্বাধিক অনুমোদিত নমুনার উচ্চতা |
100mm |
| মাথা এবং দেয়ালের মধ্যে দূরত্ব |
130mm |
| X-Y টেস্ট বেঞ্চ |
আকার:100*100mm সর্বোচ্চ চলাচল:25*25mm |
| আকার |
540*260*650mm |
| ওজন |
প্রায় 50 কেজি |
| শক্তি |
AC220V+5%,50-60Hz |
II. HVS - AXY ভিকার্স হার্ডনেস স্বয়ংক্রিয় পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা
HVS- AXY ভিকার্স হার্ডনেস পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা হল কোম্পানির দ্বারা স্বাধীনভাবে তৈরি একটি কম্পিউটার স্বয়ংক্রিয় পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা। এটি বিভিন্ন ধরণের ভিকার্স হার্ডনেস টেস্টার (মাইক্রো-ভিকার্স সহ) এর সাথে নির্বিঘ্নে সংযুক্ত হয়, একটি নিখুঁত স্বয়ংক্রিয় হার্ডনেস পরিমাপ ব্যবস্থা গঠন করে।
স্বয়ংক্রিয় হার্ডনেস পরিমাপ প্রধানত বিভিন্ন ধাতু এবং কিছু অধাতব পদার্থের ভিকার্স হার্ডনেস পরিমাপের জন্য ব্যবহৃত হয়। এটি তাপ চিকিত্সার পরে সমস্ত ধরণের ধাতব অংশ এবং অংশগুলির হার্ডনেস পরিমাপ করতে পারে। একই সময়ে, এটি কার্যকর হার্ডেনিং স্তর, আবরণ স্তর এবং ওয়েল্ডিং অংশগুলির তাপ প্রভাবিত অবস্থানের গভীরতা নির্ধারণের জন্য উপযুক্ত। এটি বিভিন্ন ধাতব অংশগুলির অভ্যন্তরীণ মেটালোগ্রাফিক কাঠামো পর্যবেক্ষণ এবং চিত্র সংগ্রহ, প্রদর্শন এবং মুদ্রণের জন্যও ব্যবহার করা যেতে পারে।
সিস্টেমটি বিশেষত তাপ-চিকিত্সা করা ওয়ার্কপিসের পৃষ্ঠের হার্ডনেস, হার্ডনেস গ্রেডিয়েন্টের বিতরণ বক্ররেখা এবং কার্যকর হার্ডেনিং স্তরের গভীরতা পরিমাপের জন্য উপযুক্ত।
প্রযুক্তিগত পরামিতি
1. ক্যামেরার একটি বিল্ট-ইন 5 মেগাপিক্সেল রয়েছে এবং চিত্রটি স্পষ্ট।
2. কম্পিউটার, অপারেটিং সিস্টেম: Windows 10
3. উচ্চ নির্ভুলতা স্বয়ংক্রিয় X-Y লোডিং প্ল্যাটফর্ম
| ড্রাইভ মোটর |
স্টেপার মোটর |
| ড্রাইভার নিয়ন্ত্রণ |
X-Y অক্ষে চলন্ত গতি সফ্টওয়্যার দ্বারা নমনীয়ভাবে পরিবর্তন করা যেতে পারে। |
| আকার |
110 × 110mm |
| সর্বাধিক চলন্ত দূরত্ব |
X-Y অক্ষের দিকে 50 × 50mm |
| সর্বনিম্ন চলন্ত দূরত্ব |
1mm |
| চলন্ত গতি |
1-10mm/sec, সামঞ্জস্যযোগ্য |
| স্থানচ্যুতি পুনরাবৃত্তি নির্ভুলতা |
1um-3um এর মধ্যে |
| প্ল্যাটফর্ম চলন্ত মোডের সেটিং |
আপনি স্বয়ংক্রিয়ভাবে পয়েন্ট নির্বাচন করার জন্য ইন্টারফেসের যেকোনো পয়েন্টে ক্লিক করতে পারেন, আপনি সরলরেখার শুরুর অবস্থান এবং এলোমেলো চলনের অবস্থান সেট করতে পারেন, মাউস ক্লিক করে স্বয়ংক্রিয় X-Y ডিসপ্লেসমেন্ট প্ল্যাটফর্ম ক্যারিয়ার স্টেজে 8টি দিকে নির্বিচারে চলন নিয়ন্ত্রণ করতে পারেন, গতি সামঞ্জস্য করা যেতে পারে, স্বয়ংক্রিয়ভাবে রিসেট করা যেতে পারে, নির্বিচারে রিসেট করা যেতে পারে স্থানাঙ্ক শূন্য |
4. পরিমাপ এবং নিয়ন্ত্রণ সফ্টওয়্যার
