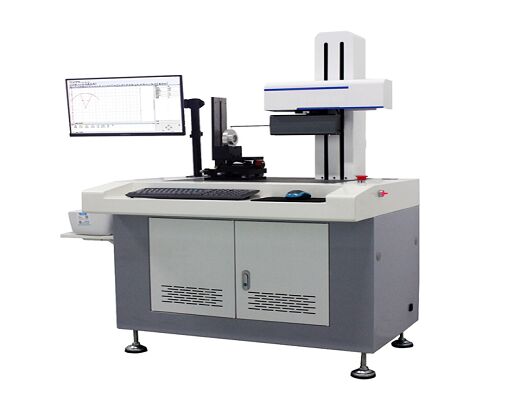

সারফেস রাফনেস টেস্টিং মেশিন ৫০০W কন্ট্যুর গ্রাফ প্রোফাইলোমিটার ইন্টিগ্রেটেড
১.পণ্যের নাম: সারফেস রাফনেস প্রোফাইলার ইন্টিগ্রেটেড মেশিন
২.পণ্যের মডেল: SRT-7150
৪.মূল সুবিধা
কয়েক দশক ধরে নির্ভুল পরিমাপের জন্য নিবেদিত!
ISO9001 গুণমান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন, জ্ঞান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন এর মাধ্যমে;
জাতীয় মেধা সম্পত্তি সুবিধা এন্টারপ্রাইজ সার্টিফিকেশন;
ইউরোপীয় ইউনিয়নের CE সার্টিফিকেশন রপ্তানির মাধ্যমে;
lপণ্যের বৈচিত্র্য: গ্রাহকের কাস্টমাইজেশন সমর্থন করে;
৫. যন্ত্রের বর্ণনা এবং পরিমাপের পরিসীমা:
SRT-7150 হল সারফেস রাফনেস এবং কন্ট্যুর পরিমাপের জন্য একটি সমন্বিত পরিমাপ যন্ত্র।
উচ্চ নির্ভুল গ্র্যাটিং পরিমাপ ব্যবস্থা, উচ্চ নির্ভুল গ্রাইন্ডিং গাইড রেল, উচ্চ কার্যকারিতা নন-কন্টাক্ট লিনিয়ার মোটর, উচ্চ কার্যকারিতা রাফনেস পরিমাপ মডিউল, উচ্চ কার্যকারিতা কম্পিউটার নিয়ন্ত্রণ ব্যবস্থা প্রযুক্তি এবং নিখুঁত বহু-কার্যকরী সফ্টওয়্যার ব্যবহার করে বিভিন্ন ওয়ার্কপিসের সারফেস রাফনেস এবং প্রোফাইল পরিমাপ এবং বিশ্লেষণ করা হয়।
এই ডিভাইসটি বিভিন্ন যান্ত্রিক যন্ত্রাংশের বিভিন্ন পরামিতি পরিমাপ করতে পারে, যেমন প্লেন লাইন এবং ক্রস সেকশন প্রোফাইল পরামিতি, সারফেস ওয়েভিনেস পরামিতি, রাফনেস পরামিতি ইত্যাদি।
এটি সরলতা, ঢাল, কোণ প্রক্রিয়াকরণ, বৃত্ত প্রক্রিয়াকরণ (সরলরেখা থেকে স্পর্শক রেখার দূরত্ব, বৃত্তের কেন্দ্র থেকে বৃত্তের কেন্দ্রের দূরত্ব, বৃত্তের ব্যাসার্ধ, ছেদ বিন্দু থেকে বৃত্তের কেন্দ্রের দূরত্ব, বৃত্তের কেন্দ্র থেকে সরলরেখার দূরত্ব), বিন্দু রেখা প্রক্রিয়াকরণ (ছেদ বিন্দু থেকে সরলরেখার দূরত্ব, ছেদ বিন্দু থেকে বৃত্তের কেন্দ্রের দূরত্ব, দুটি সরলরেখার ছেদ বিন্দু, ছেদ বিন্দু থেকে ছেদ বিন্দুর দূরত্ব), লগারিদমিক কার্ভ, খাঁজের প্রস্থ, খাঁজের গভীরতা, খাঁজের প্রান্তের দূরত্ব, খাঁজের কেন্দ্রের দূরত্ব, ঢাল, অনুভূমিক দূরত্ব, উল্লম্ব দূরত্ব এবং অন্যান্য আকৃতির পরামিতি পরিমাপ করতে পারে।
এটি বিয়ারিং শিল্প, যান্ত্রিক প্রক্রিয়াকরণ, অটোমোবাইল, মোটরসাইকেল, নির্ভুল হার্ডওয়্যার, নির্ভুল সরঞ্জাম, ছাঁচ, সরঞ্জাম, অপটিক্যাল উপাদান এবং অন্যান্য শিল্পের জন্য উপযুক্ত।
৬. অ্যাপ্লিকেশন কেস:
পিস্টন নির্ভুল স্প্রিং
(১) উচ্চ নির্ভুলতা, উচ্চ স্থিতিশীলতা, উচ্চ পুনরাবৃত্তিযোগ্যতা, দীর্ঘ পরিষেবা জীবন;
১) নেতৃস্থানীয় উচ্চ-নির্ভুল গ্র্যাটিং পরিমাপ ব্যবস্থা এবং উচ্চ-নির্ভুল ইন্ডাকটেন্স পরিমাপ ব্যবস্থা নির্বাচন করা হয়েছে, এবং পরিমাপের নির্ভুলতা খুব বেশি।
২) উচ্চ নির্ভুল গ্রাইন্ডিং গাইড রেল সিস্টেমের স্বাধীন গবেষণা ও উন্নয়ন, গাইড রেল উপাদানের পরিধান প্রতিরোধ ক্ষমতা ভাল, সিস্টেমের স্থিতিশীল এবং নির্ভরযোগ্য কাজ নিশ্চিত করে;
৩) উচ্চ কার্যকারিতা লিনিয়ার মোটর ড্রাইভ সিস্টেম উচ্চ পরিমাপ স্থিতিশীলতা এবং ভাল পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।
৪) পরিমাপ টেবিল Y দিক, অনুভূমিক দিক, অনুভূমিক সেক্টর দিক এবং বিভিন্ন কোণ সামঞ্জস্য করতে পারে, এবং বিভিন্ন কোণ সামঞ্জস্য করতে পারে, যা ব্যবহারকারীর পরিমাপের প্রয়োজনীয়তার জন্য অত্যন্ত সুবিধাজনক।
(২) বুদ্ধিমান সফ্টওয়্যার সিস্টেম:
যন্ত্রের অপারেশন ইন্টারফেস বন্ধুত্বপূর্ণ, অপারেটর সহজেই যন্ত্রের অপারেশন আয়ত্ত করতে পারে, এবং ব্যবহার খুব সহজ।
১) কোম্পানির বহু বছরের সঞ্চিত ব্যবহারিক পরিমাপ সফ্টওয়্যার ডিজাইন অভিজ্ঞতা গ্রাহকদের একটি সহজ, ব্যবহারিক এবং দ্রুত অপারেশন অভিজ্ঞতা প্রদান করে;
২) শক্তিশালী, ডেটা স্বয়ংক্রিয় প্রক্রিয়াকরণ, বিভিন্ন ফরম্যাটের রিপোর্ট প্রিন্ট করা, স্বয়ংক্রিয় প্রদর্শন, প্রিন্ট, সংরক্ষণ, পরিমাপ রেকর্ড জিজ্ঞাসা করা; ডেটা যাচাইকরণ অপারেশন সময় দখল না করে কেন্দ্রীয়ভাবে সংরক্ষণ বা প্রিন্ট করা যেতে পারে।
৩) পরিমাপের পরিসীমা বিস্তৃত, যা প্রায় সমস্ত ধরণের ওয়ার্কপিস কন্ট্যুর পরিমাপের বিশেষ পরিমাপ ফাংশন পূরণ করতে পারে, যার মধ্যে বিশেষ ওয়ার্কপিস স্ক্রু, বিয়ারিং, থ্রেড ইত্যাদি অন্তর্ভুক্ত।
৪) পরিমাপ করা বিভাগটি মূল্যায়নের জন্য স্বয়ংক্রিয়ভাবে এবং ম্যানুয়ালি নির্বাচন করা যেতে পারে, এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সফ্টওয়্যার ফাংশন কাস্টমাইজ করা যেতে পারে;
৫) কম্পিউটার বড় ক্ষমতা ডাটাবেস স্টোরেজ ব্যবহার করে, সমস্ত যাচাইকরণ ফলাফল রেকর্ড করতে পারে।
৮. ব্যবহারের জন্য পরিবেশগত প্রয়োজনীয়তা:
১) পাওয়ার চাহিদা: প্রায় ৫০০W
২) এসি পাওয়ার: ২২০V ± ১০%, ৫০Hz
৩) পরিবেশগত প্রয়োজনীয়তা: তাপমাত্রা - ১০ ~ ৩০ °C;
৪) আপেক্ষিক আর্দ্রতা: < ৮৫ %
৫) ইনস্টলেশন সাইটে কোনও স্পষ্ট কম্পন উৎস নেই
৬) পৃথক গ্রাউন্ড তার
৭) ঘরের চারপাশে ধুলো, কম্পন, শব্দ, বায়ু প্রবাহ, ক্ষয়কারী গ্যাস এবং শক্তিশালী চৌম্বক ক্ষেত্র থাকা উচিত নয় যা পরিমাপকে প্রভাবিত করতে পারে। সর্বোচ্চ গ্রাউন্ড কম্পন RMS: ৫০HZ ৫.০μm/s
৯. প্রযুক্তিগত পরামিতি:
| প্রকল্প মডেল |
SRT-7150 |
|
X অক্ষ
স্লাইডিং লিনিয়ার গাইড রেল
|
চলমান নির্ভুলতা |
≤০.৫μm /৮০মিমি |
|
X-অক্ষ পজিশনিং
গ্র্যাটিং রুলার
|
রেজোলিউশন |
০.১μm
|
| উৎপাদন স্থান |
চীন |
| ডেটা সেন্সর |
রেজোলিউশন |
০.০২μm |
| উৎপাদন স্থান |
বিদেশ থেকে আমদানি করা |
| সিস্টেম রেজোলিউশন |
৬৫৫৩৬:১ |
| লিনিয়ার নির্ভুলতা |
≤±(১.৫+|০.২H|)μm |
| বৃত্তাকার আর্ক |
≤±(২＋R/৮)μm |
| কোণ |
≤±২′ |
| সরলতা |
≤০.৮μm/১০০মিমি |
| রাফনেস পরিমাপ |
| পরিমাপের পরিসীমা |
X-অক্ষ |
Ra:০.০১ - ১০μm |
| Z1-অক্ষ |
±৫০০μm |
| মূল্যায়ন পরামিতি |
রাফনেস মূল্যায়ন পরামিতি:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq এবং Rmr(c);
রিপল ডিগ্রি মূল্যায়ন পরামিতি:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr এবং Wmr(c);
মূল কন্ট্যুর মূল্যায়ন পরামিতি:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr এবং Pmr(c)
|
| স্যাম্পলিং দৈর্ঘ্য-L |
০.০৮,০.২৫,০.৮,২.৫,৮(মিমি); |
| মূল্যায়ন দৈর্ঘ্য |
GB / T10610-2009 মান অনুযায়ী বাস্তবায়ন |
| সূচক ত্রুটি |
±৫% |
| সূচকের পুনরাবৃত্তিযোগ্যতা |
২% |
| প্রোফাইল পরিমাপ |
| পরিমাপের পরিসীমা |
X-অক্ষ |
≤১৫০মিমি |
| Z-অক্ষ |
≤৩০০মিমি(ব্যবহারকারীর প্রয়োজন অনুযায়ী সামঞ্জস্য করা যেতে পারে) |
| Z1 |
≤৪০মিমি |
| টেবিলের চলন্ত গতি |
০.০৫-০.৮মিমি/সেকেন্ড (চার গিয়ার, স্বয়ংক্রিয় গতি নিয়ন্ত্রণ) |
| কাজের পরিবেশ |
কাজের তাপমাত্রা:১০℃-৩০℃(স্বাভাবিক তাপমাত্রা)
আর্দ্রতা ২০-৮০%RH কোনও স্পষ্ট কম্পন উৎস নেই
|
| প্রয়োজনীয় পাওয়ার সাপ্লাই |
২২০V ৫০Hz ০.৫Kw পৃথক গ্রাউন্ড তার |
| যন্ত্রের আকার (দৈর্ঘ্য × চওড়া × উচ্চ) |
৯৮০×৭৪০×১৫০০(মিমি) |
| যন্ত্রের ওজন |
প্রায় ১২০কেজি |
দ্রষ্টব্য: উপরের প্রযুক্তিগত পরামিতিগুলি ব্যবহারকারীদের প্রকৃত প্রয়োজন অনুযায়ী সামঞ্জস্য করা যেতে পারে। বিভিন্ন বিষয়ে আমাদের প্রযুক্তিবিদদের সাথে পরামর্শ করার জন্য আপনাকে স্বাগতম।
৬. পণ্যের স্ট্যান্ডার্ড কনফিগারেশন:
|
অংশের নাম
|
প্রকল্পের নাম |
| যান্ত্রিক অংশ |
হোস্ট যন্ত্র ফ্রেম x1 |
| মার্বেল ওয়ার্কিং টেবিল x1 |
| ইউনিভার্সাল প্রিসিশন অ্যাডজাস্টমেন্ট টেবিল x1 |
| কলাম সিস্টেম x1 |
| হরাইজন্টাল গাইড রেল মুভিং ডিভাইস x1 |
| বৈদ্যুতিক অংশ |
ইলেকট্রিক্যাল কন্ট্রোল সিস্টেম x1 |
| লিনিয়ার গ্র্যাটিং x1 |
| ইন্ডাকটেন্স সেন্সর x1 |
| কম্পিউটার x1 |
| HP ইঙ্কজেট প্রিন্টার x1 |
| বিশেষ পরিমাপ সফ্টওয়্যার x1 |
|
স্ট্যান্ডার্ড পার্টস
|
স্ট্যান্ডার্ড সাইজ বল x1 |
| হাই স্ট্যান্ডার্ড ব্লক x2 |
| রাফনেস ইন্সট্রুমেন্ট স্ট্যান্ডার্ড ব্লক x1 |
| সূঁচ |
প্রোব এবং পরিমাপ সূঁচ
(দুই অক্ষ-আকৃতির, দুই সূক্ষ্ম) x4
|
| অন্যান্য |
স্ট্যান্ডার্ড টুলবক্স x1 |
