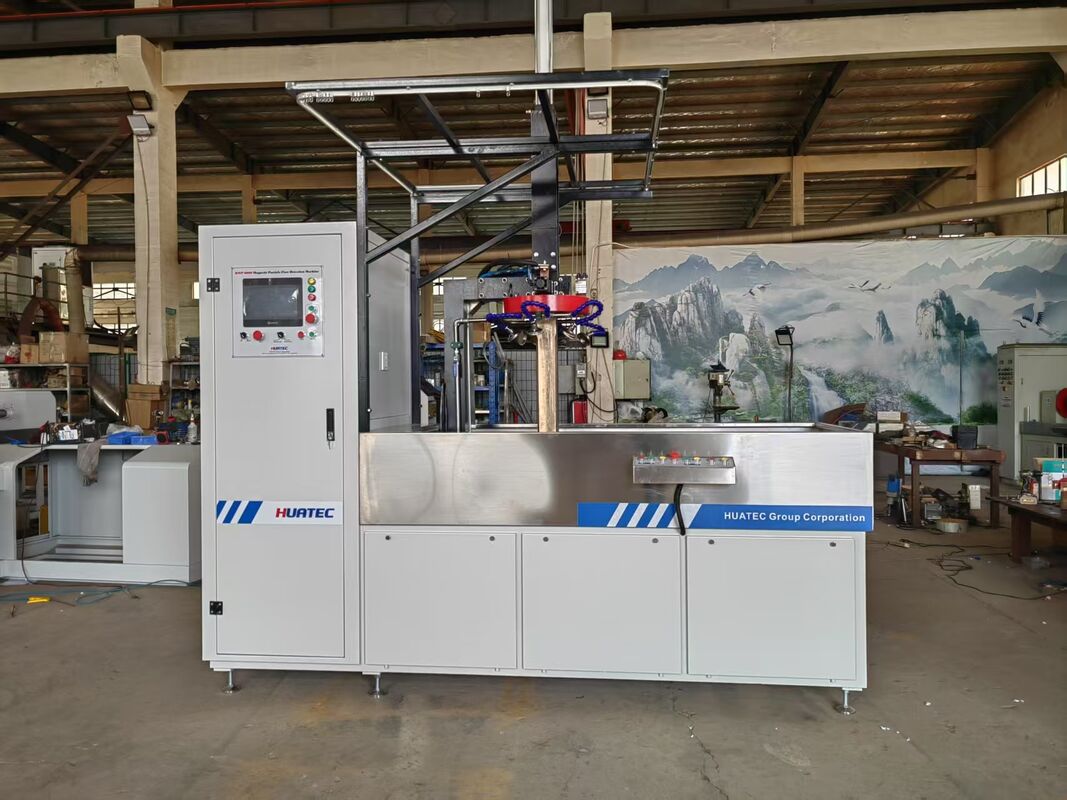

ভিজা অনুভূমিক চৌম্বকীয় কণা পরিদর্শন মেশিন
এমপিআই মেশিন ভিজা বেঞ্চ টাইপ একটি মূল সরঞ্জাম যা ফেরোম্যাগনেটিক উপকরণগুলিতে পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের ত্রুটিগুলির ব্যাচ সনাক্তকরণের জন্য শিল্প অ-ধ্বংসাত্মক পরীক্ষায় (এনডিটি) ব্যবহৃত হয়।এটির উচ্চ সনাক্তকরণ দক্ষতা রয়েছে, স্বজ্ঞাত ফলাফল, এবং একাধিক শিল্পে মান নিয়ন্ত্রণের দৃশ্যকল্পের জন্য উপযুক্ত।
প্রধান উদ্দেশ্য
ফেরোম্যাগনেটিক উপকরণগুলির (স্টিল, লোহা, নিকেল, কোবাল্ট খাদ) পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের ত্রুটিগুলি যেমন ফাটল, ভাঁজ, অন্তর্ভুক্তি, ছিদ্র, অনুপস্থিতি ইত্যাদি সনাক্ত করুন
কারখানার গুণমান পরিদর্শন, পরিষেবাতে রক্ষণাবেক্ষণ এবং কাঁচামাল, forgings, castings, machined অংশ, এবং welded অংশ মেরামত যাচাইয়ের জন্য ব্যবহৃত।
HMP-6000 ট্রিপল-ফেজ পূর্ণ তরঙ্গ এসি-ডিসি ফ্লুরোসেন্ট চৌম্বকীয় কণা আবিষ্কারক একটি নির্দিষ্ট ধরনের
এসি-ডিসি মাল্টি-ফাংশন সেমি-অটোমেটিক ভিজা ফ্লুরোসেন্ট চৌম্বকীয় কণা সনাক্তকরণ সরঞ্জাম। এটি
যাচাইকরণ নীতির উপর ভিত্তি করে ডিজাইন করা হয়েছে এবং মান অনুযায়ী তৈরি করা হয়েছে
JB/T8290-2011 Magnetic Particle Defect Detection Machine এর প্রয়োজনীয়তা।
এই মেশিনটি ধাতু থেকে তৈরি অংশগুলির পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের অ-ধ্বংসাত্মক পরীক্ষার জন্য উপযুক্ত
যন্ত্রপাতি, অটোমোবাইল,
বিমান, অভ্যন্তরীণ জ্বলন ইঞ্জিন এবং রেলপথের ক্ষেত্রে এটি অত্যন্ত সূক্ষ্ম ত্রুটি যেমন ফাটল সনাক্ত করতে পারে।
অংশের পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের উপর ঢালাই, কাঠামো, ldালাই দ্বারা সৃষ্ট slag এবং inclusions,
প্রসারিত করা, নিষ্পত্তি করা, গ্রাইন্ডিং, এবং ক্লান্তি।
| তিন-ফেজ পূর্ণ তরঙ্গ DC বর্তমান |
DC 0-6000A |
| এসি ম্যাগনেটাইজিং বর্তমান |
এসি 0-6000A |
| চৌম্বকীকরণের সময় |
0.5-৯.৯ সেকেন্ড নিয়ন্ত্রিত (ম্যাগনেটাইজেশন টাইম ডিজিটাল ডিসপ্লে), যার সঠিকতা ০.১ সেকেন্ড; |
| চৌম্বকীকরণ পদ্ধতি |
মোট 6 ধরনের চৌম্বকীকরণ মোড, 1. পরিধি DC unidirectional, 2.
পরিধিগত এসি এক দিকনির্দেশক, 3. লম্বা ডিক এক দিকনির্দেশক, 4. লম্বা এসি এক দিকনির্দেশক, 5.
6. লম্বা DC এবং পরিধি এসি এর সমন্বিত চৌম্বকীয়করণ
লংটিচুয়াল এসি & পরিধি ডিসি। |
| ডিসি অতি-নিম্ন ফ্রিকোয়েন্সি ডিম্যাগনেটাইজেশন বর্তমান |
ডিসি 6000A-0, পূর্বনির্ধারিত বর্তমান, স্বয়ংক্রিয়ভাবে
পূর্বনির্ধারিত মান থেকে শূন্য পর্যন্ত হ্রাস পায়; |
| এসি ডিম্যাগনেটাইজেশন বর্তমান |
এসি 6000A-0, পূর্বনির্ধারিত বর্তমান, স্বয়ংক্রিয়ভাবে attenuates
পূর্বনির্ধারিত মান থেকে শূন্য পর্যন্ত; |
| DC demagnetizing বর্তমান ফ্রিকোয়েন্সি পাঁচটি বিভাগে বিভক্ত করা হয় |
0.39Hz ((5), 0.78Hz ((4), 1.56Hz ((3),
2.34Hz(2), 3.12Hz(1); |
| ডিম্যাগনেটাইজেশন প্রভাব |
ডিম্যাগনেটাইজেশনের পর রিমেনেন্স ≤0.2mT; |
| সনাক্তকরণ সংবেদনশীলতা |
স্ট্যান্ডার্ড AS5282 টেস্ট ব্লক DC 3500A DC ডিসপ্লে 9 গর্ত (GJB 2028 অনুযায়ী)
এবং HB/Z72 স্ট্যান্ডার্ড); AC A-type No. 2 পরীক্ষার টুকরো স্পষ্টভাবে দেখায়; |
| চৌম্বকীকরণ বর্তমান সুইচিং পদ্ধতি |
বায়ুসংক্রান্ত ছুরি সুইচ সুইচিং |
| চৌম্বকীয় কয়েল |
স্থির প্রকার |
| ক্ল্যাম্পিং পদ্ধতি |
একমুখী ফেউম্যাটিক ক্ল্যাম্পিং |
| পাওয়ার সাপ্লাই |
তিন-ফেজ চার-ক্যার 380V 50Hz 250A। |
অপারেশন নীতি
এই মেশিনটি একটি ছোট শিল্প প্রোগ্রামযোগ্য লজিকাল কন্ট্রোলার (পিএলসি) এবং একটি
প্রোগ্রামযোগ্য টাচ স্ক্রিন (পিটি) এর কোর হিসাবে, যা সিস্টেমের বিভিন্ন কর্ম নিয়ন্ত্রণ করে, যেমনঃ
ক্ল্যাম্পিং, ফিক্সচার আন্দোলন, স্প্রেিং চৌম্বকীয় সাসপেনশন, চৌম্বকীকরণ, আলগা, বর্তমান দিক 2
স্যুইচিং, বর্তমান আকার সমন্বয়, ইত্যাদি এটি লোডিং ছাড়া সমস্ত পরিদর্শন প্রক্রিয়া সম্পন্ন করতে পারেন
এবং নির্ধারিত প্রোগ্রাম অনুযায়ী আনলোড এবং ত্রুটি পর্যবেক্ষণ, এবং পরিচালিত হতে পারে
স্বয়ংক্রিয়ভাবে এক চক্র বা এক ধাপে ম্যানুয়ালি।
ওয়ার্কপিসের চৌম্বকীয়করণ একমুখী বা যৌগিক চৌম্বকীয়করণ মোড গ্রহণ করে, অর্থাৎ
যথাক্রমে পরিধিগত চুম্বককরণ এবং লম্বা চুম্বককরণ বা চক্রযুক্ত।
