পণ্যের বিবরণ:
|
| পণ্যের নাম: | রুক্ষতা Waviness পরীক্ষক | মডেল: | SRT-7300 |
|---|---|---|---|
| এক্স দিক পরিসীমা: | 50 মিমি | জেড দিক পরিসীমা: | ±500μm (ঐচ্ছিক ±1000μm) |
| ড্রাইভ সোজা: | （0.05+2.5L/1000）μm (L；পরীক্ষার দৈর্ঘ্য(মিমি)) | অনুরূপ মান: | ISO1997,Din1990,ASME1995,JIS1994 |
| লক্ষণীয় করা: | ইনার হোল সারফেস পোর্টেবল রুক্ষতা পরীক্ষক,প্রোফাইল ওয়েভিনেস পোর্টেবল রুক্ষতা পরীক্ষক |
||
সমতল, নলাকার এবং নলাকার পৃষ্ঠতল, ভিতরের গর্ত পৃষ্ঠের রুক্ষতা এবং প্রোফাইল ওয়েভিনেস টেস্টার
আবেদনের ক্ষেত্র:

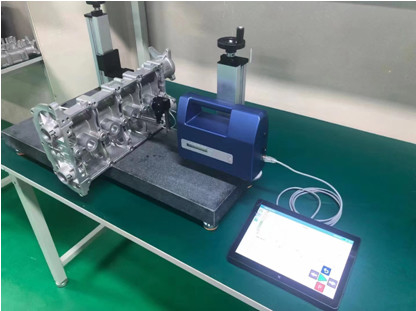

SRT-7300 রুক্ষতা এবং প্রোফাইল পরিমাপ যন্ত্রটি সম্পূর্ণরূপে সর্বশেষ ISO আন্তর্জাতিক মানের সাথে সঙ্গতিপূর্ণ একটি পণ্য।এটি অংশগুলির পৃষ্ঠের গুণমান মূল্যায়নের জন্য একটি বহু-উদ্দেশ্য বহনযোগ্য যন্ত্র।এটি একাধিক জাতীয় এবং আন্তর্জাতিক মানের সাথে সঙ্গতিপূর্ণ একাধিক প্যারামিটার রয়েছে।এটি বিভিন্ন অংশের রুক্ষতা, তরঙ্গায়িততা এবং মূল কনট্যুর মূল্যায়ন করতে পারে।এটি সমতল, নলাকার এবং নলাকার পৃষ্ঠতল, অভ্যন্তরীণ গর্ত পৃষ্ঠ এবং ভারবহন রেসওয়ে, ইত্যাদি পরিমাপ করতে পারে। এতে বড় পরিমাপ পরিসীমা, স্থিতিশীল কর্মক্ষমতা এবং উচ্চ নির্ভুলতার বৈশিষ্ট্য রয়েছে।এটি উত্পাদন সাইট, বৈজ্ঞানিক গবেষণা পরীক্ষাগার এবং এন্টারপ্রাইজ পরিমাপ কক্ষের জন্য উপযুক্ত।সংশ্লিষ্ট পরামিতিগুলি নির্বাচিত পরিমাপের শর্ত অনুসারে গণনা করা হয় এবং পরিমাপের ফলাফলগুলি সংখ্যা এবং গ্রাফিক্সের আকারে বা প্রিন্টারে আউটপুট আকারে LCD স্ক্রিনে প্রদর্শিত হতে পারে।SRT-7300 একটি কম্পিউটারের সাথেও সংযুক্ত হতে পারে।কম্পিউটার বিশেষ বিশ্লেষণ সফ্টওয়্যার সরাসরি পরিমাপ অপারেশন নিয়ন্ত্রণ এবং শক্তিশালী উন্নত বিশ্লেষণ ফাংশন প্রদান করতে পারেন.
যন্ত্রটি ফিল্টার প্রোফাইল এবং সরাসরি প্রোফাইলে প্যারামিটার গণনা সম্পাদন করে এবং সমস্ত গণনা GB/t3505-2009 (পণ্য জ্যামিতিক প্রযুক্তিগত স্পেসিফিকেশন (GPS), পৃষ্ঠের কাঠামো, প্রোফাইল পদ্ধতি, শর্তাবলী, সংজ্ঞা এবং পৃষ্ঠ কাঠামোর পরামিতিগুলি) মেনে চলে।
বৈশিষ্ট্য:
1. স্ক্র্যাচের গভীরতা এবং ধাপের উচ্চতা পরিমাপ করা যেতে পারে
2. 500um সুপার বড় পরিসরের ইন্ডাকটিভ সেন্সর, (মডেল SRT-7300+ এর জন্য 1000um)
3. রুক্ষতা, তরঙ্গায়িততা এবং মূল কনট্যুর পরামিতি পরিমাপ করা যেতে পারে এবং গ্রাফিক্স প্রদর্শিত হতে পারে।
4. গাইড সহ এবং ছাড়া দুটি পরিমাপ পদ্ধতি আছে।
5. সেন্সরটি সেন্সর উত্তোলন ফ্রেমের মাধ্যমে হোস্টের সাথে সংযুক্ত থাকে এবং প্ল্যাটফর্মের সাহায্য ছাড়াই সেন্সরের উচ্চতা সামঞ্জস্য করা যায়
| পরীক্ষার পরিসীমা | এক্স দিক | 50 মিমি | |
| জেড দিক | ±500μm (ঐচ্ছিক ±1000μm) | ||
| রেজোলিউশন | এক্স দিক | 0.00016μm/±μm -0.016μm/±400μm | |
| ড্রাইভ | সরলতা | (0.05+2.5L/1000)μm (L；পরীক্ষার দৈর্ঘ্য(মিমি)) | |
| বিশ্লেষণ আইটেম | অনুরূপ মান | ISO1997,Din1990,ASME1995,JIS1994 | |
| পরামিতি | রুক্ষতা | Ramax, Ramin, Ra, Rasd, Rqmax, Rqmin, Rq, Rqsd, Rzmax, Rzmin, Rz, Rzsd, Rt, R3z, Rcmax, Rcmin, Rc, Rcsd, Rpmax, Rpmin, Rp, Rpsd, Rvmax, Rvmin, Rv Rvsd, Rsmmax, RSmmin, RSm, RSmsd, Pc, RΔamax, RΔamin, RΔa, RΔasd, RΔqmax, RΔqmin, RΔq, RΔqsd, Rλamax, Rλamin, Rλa, Rλasd, Rλqmax, Rλqmin, RΔmqmin, RΔmqmin, Rsqdl, Rsmk, Rs. Rsk, Rsksd, Rkumax, Rkumin, Rku, Rkusd, Rmax, Rmin, RzImax, RzImin, Rz.I, Rz.Isd, Rsmax, Rsmin, RS, RSsd, Rsk.J, Rku.J, Rpm, Rpmsd, Rymax, Rymin, Ry, Rysd, Smmax, Smmin, Sm, Smsd, Smax, Smin, S, Ssd | |
| তরঙ্গ | Wamax, Wamin, Wa, Wasd, Wqmax, Wqmin, Wq, Wqsd, Wzmax, Wzmin, Wz, Wzsd, Wt, Wcmax, Wcmin, Wc, Wcsd, Wpmax, Wpmin, Wp, Wpsd, Wvmax, Wvmin, Wv, Wvsd WSmmax, Wsmmin, WSm, WSmsd, WΔqmax, WΔqmin, WΔq, WΔqsd, Wskmax, Wskmin, Wsk, Wsksd, Wkumax, Wkumin, Wku, Wkusd, Wca, WC-q, WC-t, WC-v, WC-Sm | ||
| প্রোফাইল | Pa, Pq, Pt, Rz.J, Pc.I, Pp, Pv, PSm, PΔq, TITL, Psk.J, Pku.J, Rmax | ||
| বিশেষ রুক্ষতা | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | ||
| মোটিফ | NCRX, R, Rx, AR, NR, CPM, SR, SAR, W, Wx, AW, Wte, NW, SW, SAW | ||
| মূল্যায়ন বক্ররেখা | রুক্ষতা বক্রতা, তরঙ্গায়িত বক্ররেখা, প্রোফাইল বক্ররেখা, বিশেষ রুক্ষতা বক্ররেখা, রুক্ষতা মোটিফ বক্ররেখা, তরঙ্গায়িত মোটিফ বক্ররেখা, খাম তরঙ্গায়িত বক্ররেখা | ||
| চারিত্রিক বক্ররেখা | লোড বক্ররেখা, প্রশস্ততা বন্টন বক্ররেখা | ||
| ছাঁকনি | ছাঁকনি | গাউস ফিল্টার, FFT ফিল্টার, 2RC ফিল্টার | |
| ফিল্টার স্টপ | λc :0.25,0.8,2.5,8 মিমি λs:0.25,0.8,2.5,8,25,80μm λf: 25mm |
||
| মূল্যায়ন দৈর্ঘ্য | |||
| পরীক্ষার গতি | 0.1mm/s,0.5mm/s,1.0mm/s,1.5mm/s,2.0mm/s | ||
| সেন্সর | মডেল | স্ট্যান্ডার্ড ইউনিভার্সাল টাইপ | |
| সেন্সর মোড | ডিফারেনশিয়াল ইন্ডাকট্যান্স | ||
| পরীক্ষার পরিসীমা | ±500μm (±1000μm SRT-7300+) | ||
| টেস্টিং সুই | 5μmR হীরা 90° | ||
| টেস্টিং ফোর্স | 4mN এর নিচে | ||
| অপারেটর | প্রদর্শন | 7 ইঞ্চি রঙিন এলসিডি টাচ স্ক্রিন | |
| ডেটা আউটপুট | SD কার্ড/ব্লুটুথ সংযোগকারী PC/PC প্রিন্টার | ||
| ভাষা | চাইনিজ/ইংরেজি | ||
| আকার এবং ওজন | শক্তি খরচ | AC220V±10% বিল্ট-ইন রিচার্জেবল ব্যাটারি (AC ট্রান্সফরমার চার্জিং), চার্জিং সময় 5 ঘন্টা | |
| শক্তি খরচ | প্রায় 30VA (এটি সম্পূর্ণ চার্জে 400 বার পর্যন্ত পরিমাপ করা যেতে পারে) | ||
| ওজন | নেট ওজন 3.4Kg মোট ওজন 4.75Kg | ||
| আকার নির্ধারণ করা | ড্রাইভার 364(W)*80(D)*145(H) অপারেটর 212(W)*182(D)*50(H) |
||
| প্যাকেজ আকার | 410mm(W)*340(D)*180(H) | ||
আবেদনের কেস:
বাইরের গোলক পরিমাপ
অভ্যন্তরীণ গোলক পরিমাপ
উত্তল গোলকের পরিমাপ
বাইরের রেসওয়ে পরিমাপ
অভ্যন্তরীণ রেসওয়ে পরিমাপ
দাঁত পৃষ্ঠ পরিমাপ
অবতল R কোণের পরিমাপ
সংকীর্ণ খাঁজ পার্শ্ব পরিমাপ (পিস্টন)
