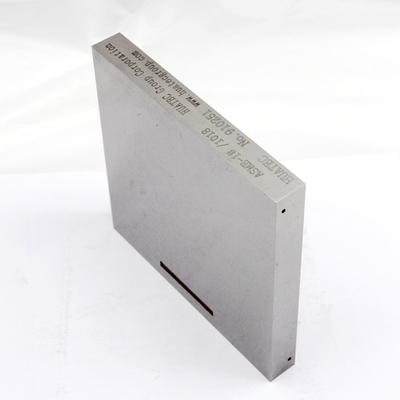

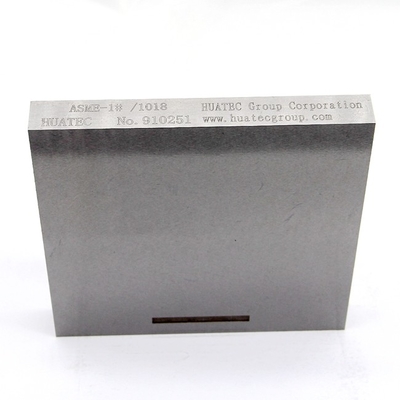

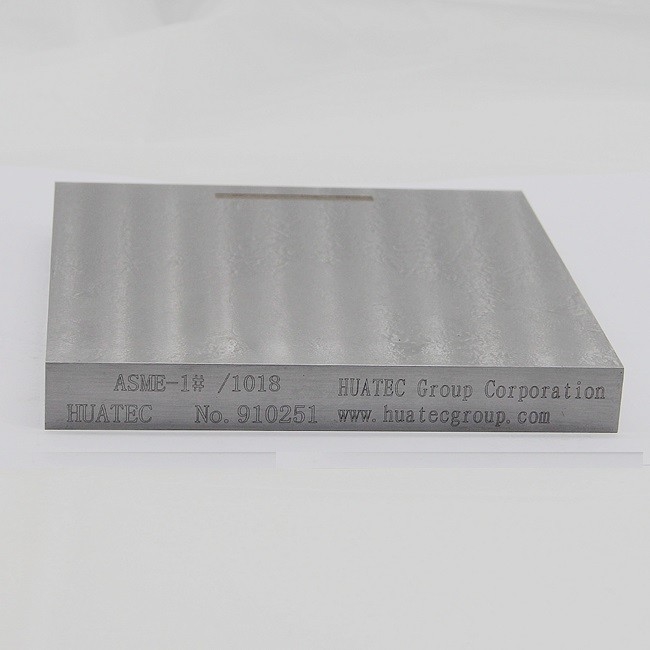

ASME ক্রমাঙ্কন ব্লক (নন পাইপ)

স্ট্যান্ডার্ড: ASME BPVC-V-2015

ASME নন-পাইপ ওয়েল্ড টেস্ট ব্লকের আকার এবং আকৃতি নীচের চার্টে দেখানো হয়েছে, যখন পরিদর্শন করা হয়
500 মিমি-এর বেশি ব্যাসের উপরিভাগের উপাদানগুলির পরিদর্শনের জন্য, ওয়ার্কপিসের মতো একই বক্রতা সহ টেস্ট ব্লক বা 500 মিমি এর সমান বা তার কম ব্যাস সহ স্ট্যান্ডার্ড টেস্ট ব্লক ব্যবহার করা যেতে পারে।
উপরের পরিদর্শনের সময়, কার্ভ টেস্ট ব্লক, যেমন টিউব সীম টেস্ট ব্লক ব্যবহার করা উচিত।

1. প্রতিটি স্লট এবং পরীক্ষার ব্লকের উভয় প্রান্তের বা অন্য স্লটের মধ্যে দূরত্ব বড় হলে T বা 25 মিমি এর কম নয়।
2. পরীক্ষা ব্লকের ন্যূনতম দৈর্ঘ্য L হতে হবে 200mm বা 8T, বড় হলে।
3. যখন অভ্যন্তরীণ ব্যাস 100mm এর সমান বা তার কম হয়, তখন সর্বনিম্ন রেডিয়ান 270° হয়।যখন অভ্যন্তরীণ ব্যাস 100 মিমি-এর বেশি হয়, তখন ন্যূনতম চাপের দৈর্ঘ্য 200 মিমি বা 3T হয় এবং বড়টি নেওয়া হয়
4. প্রতিটি ট্যাঙ্কের গভীরতা হল 11% T≥h≥ 8% T, প্রস্থ ≤6mm, দৈর্ঘ্য ≥225mm

ASME 19mm টেস্ট ব্লক

স্ট্যান্ডার্ড: ASME BPVC-V-2015

ASME 38mm পরীক্ষা ব্লক

স্ট্যান্ডার্ড: ASME BPVC-V-2015
