অতিস্বনক বেধ পরিমাপকারী একক এবং দ্বৈত উপাদান রঙিন স্ক্রিন

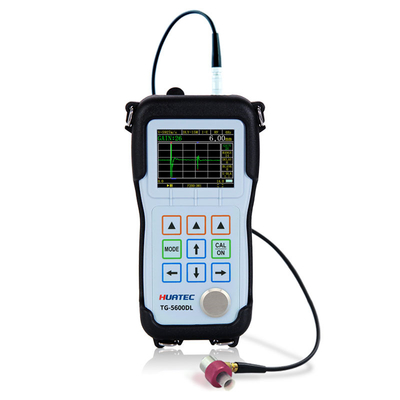

HUATEC TG-5600DL একটি বহনযোগ্য অতিস্বনক বেধগামী যন্ত্র। অতিস্বনক পরিমাপের অপারেটিং নীতির উপর ভিত্তি করে,টিজি-৫৬০০ডিএল বিভিন্ন উপাদানের বেধ পরিমাপ করতে সক্ষম.001 মিলিমিটার বা 0.0001 ইঞ্চি, এবং বিভিন্ন বেধ পরিমাপ অ্যাপ্লিকেশন ব্যাপকভাবে ব্যবহৃত হয়।
ব্যবহারকারীরা কাজের টুকরোটি ক্ষতিগ্রস্ত না করে, মাপ করা উপাদানটির শুধুমাত্র একপাশে থেকে বেধ পরিমাপ করতে পারেন।

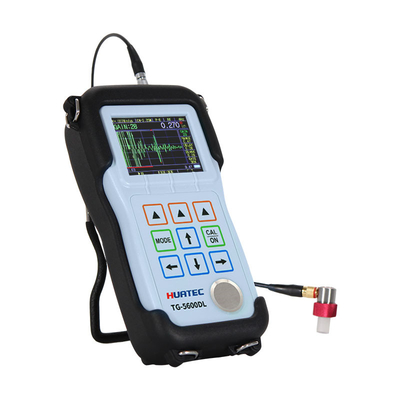

TG-5600DL একই সময়ে বেধ পাঠ্য এবং A- স্ক্যান প্রদর্শন করতে পারে, যা ব্যবহারকারীদের তরঙ্গের আকার পরীক্ষা করতে দেয়। ইকো ডিসপ্লে ব্যবহারকারীদের পরিমাপ নিয়ন্ত্রণ করতে সহায়তা করে,যাতে বেধ পরিমাপের পরিসীমা বড় হয়, পরিমাপ মান সঠিক, এবং উপাদান সম্পর্কিত পরিমাপ ত্রুটি এছাড়াও এড়ানো যেতে পারে। B-স্ক্যান ফাংশন পরিমাপ করা হয় workpiece এর নীচের প্রোফাইল পর্যবেক্ষণ করতে ব্যবহৃত হয়।প্রোব workpiece এর ক্রস-বিভাগ প্রদর্শন করতে workpiece এর পৃষ্ঠ বরাবর সরানো.
এই গেজটি উত্পাদন, ধাতু প্রক্রিয়াকরণ শিল্প, মহাকাশ, রেল পরিবহন, রাসায়নিক শিল্প, পণ্য পরিদর্শন শিল্প এবং অন্যান্য পরীক্ষার ক্ষেত্রে ব্যবহার করা যেতে পারে।বিভিন্ন প্লেট এবং প্রক্রিয়াজাত অংশ সঠিকভাবে পরিমাপ ছাড়াও, বিভিন্ন পাইপ এবং চাপ জাহাজ যা উৎপাদন সরঞ্জাম ব্যবহারের সময় ক্ষয় হওয়ার পরে তাদের পাতলা মাত্রা আরও পর্যবেক্ষণ করতে,যা অ-ধ্বংসাত্মক পরীক্ষার শিল্পে একটি অপরিহার্য হাতিয়ার.
গ্রাহকদের বিভিন্ন চাহিদা অনুসারে স্টোরেজ ফাংশনটি ঐচ্ছিক এবং অন্তর্নির্মিত বড় ক্ষমতা সম্পন্ন ডেটা লগারটি ১০০,০০০ বেধ পরিমাপের মান এবং ৪০০ তরঙ্গের আকার পর্যন্ত সঞ্চয় করতে পারে।অন্যান্য আরো ফাংশন ঐচ্ছিক হতে পারে, যেমন মাল্টি-লেয়ার বেধ পরিমাপ, অতি উচ্চ রেজোলিউশন, বড় পরিসরের বেধ পরিমাপ,ডিজিটাল গোলমাল হ্রাস এবং উইন্ডো মোড, অভ্যন্তরীণ প্রাচীরের অক্সাইড স্তর, রিয়েল-টাইম যোগাযোগ,মাল্টি চ্যানেল এবং অন্যান্য বিকল্প.
প্রধান পরামিতি
| যন্ত্রের বিশেষ উল্লেখ |
| কাজের নীতি |
P-E (পলস-ইকো), I-E (ইন্টারফেস-ইকো), E-E (ইকো-ইকো), I-ME ((বহু ইকো), E-EV ((ইকো যাচাইকরণ) |
| প্রোব টাইপ |
বিলম্ব লাইন প্রোব, যোগাযোগ প্রোব, ঝিল্লি প্রোব, পেন্সিল টাইপ প্রোব, নিমজ্জন প্রোব |
| ক্যালিব্রেশন |
প্রোব শূন্য, ক্যালিব্রেট গতি, 1-পয়েন্ট ক্যালিব্রেশন, 2-পয়েন্ট ক্যালিব্রেশন, সেট গতি |
| বেধ পরিসীমা |
0.01 মিমি 38 মি, পরীক্ষিত উপাদান, জোন পৃষ্ঠের অবস্থা, তাপমাত্রা এবং নির্বাচিত কনফিগারেশনের উপর নির্ভর করে।
0.১৫ মিমি ০৩ মিমি (স্ট্যান্ডার্ড ডি১৫এ প্রোব, স্টিল)
|
| উপাদান গতি পরিসীমা |
310 - 18699m/s এবং পরিচিত বেধ সঙ্গে গতি পরিমাপ করতে পারেন |
| রেজোলিউশন |
অপশনাল ০.১/০.০১/০.০০১ মিমি |
| প্রোব ফ্রিকোয়েন্সি |
0.5 মেগাহার্টজ ∙20 মেগাহার্টজ |
| পরিমাপ ইউনিট |
মিমি, ইঞ্চি, মিমি, মিল |
| আপডেটের হার |
4HZ, 8HZ, 16HZ প্রতি সেকেন্ড অপশনাল |
| পাওয়ার অফ |
স্বয়ংক্রিয়ভাবে বন্ধ যখন 5,10 বা 20 মিনিটের জন্য idle, বা ম্যানুয়ালি |
| প্রদর্শনের ধরন |
2.4 ইঞ্চি (320 × 240 ডট ম্যাট্রিক্স) টিএফটি রঙিন প্রদর্শন এলসিডি স্ক্রিন |
| সংশোধন মোড |
আরএফ, আরএফ-, ফুল, হাফ+, হাফ |
| প্রদর্শন মোড |
A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARM |
| সংরক্ষণ |
100,000 বেধ মান এবং 400 পরামিতি সেটিং ফাইল সঞ্চয় করতে পারেন ((ঐচ্ছিক) |
| লাভ |
বিভিন্ন পরীক্ষার অবস্থার জন্য নিম্ন, মাঝারি বা উচ্চ |
| প্রদর্শন মোড |
স্বাভাবিক, ন্যূনতম/সর্বোচ্চ ধরা, ডিআইএফএফ/আরআর% |
| ভি-পাথ সংশোধন |
স্বয়ংক্রিয় |
| আপডেটের হার |
নির্বাচনযোগ্য 4Hz, 8Hz, 16Hz |
| উপাদানগতি পরিসীমা |
500 থেকে 9999m/s (0.0197 থেকে 0.3937in/us) |
| ভাষা |
নির্বাচনযোগ্য চীনা, ইংরেজি, জাপানি |
| অ্যালার্ম সেটিং |
ন্যূনতম এবং সর্বোচ্চ বিপদাশঙ্কা। 0.25 মিমি থেকে 508 মিমি (0.010 "থেকে 20.00") এর পরিসীমা |
| বিদ্যুতের চাহিদা |
২টি এএ ব্যাটারি |
| অপারেটিং সময় |
প্রায় ৪০ ঘন্টা |
| যন্ত্র বন্ধ |
5, 10, 20 মিনিটের নিষ্ক্রিয়তার পরে নির্বাচনযোগ্য সর্বদা চালু বা স্বয়ংক্রিয়ভাবে বন্ধ |
| অপারেটিং তাপমাত্রা |
-১০°সি থেকে +৫০°সি (+১০°ফারেনহাইট থেকে +১২০°ফারেনহাইট) |
| আকার |
153mm X 76mm X 37mm ((H X W X D) |
| ওজন |
ব্যাটারি সহ ২৮০ গ্রাম |
স্ট্যান্ডার্ড কনফিগারেশন
| পয়েন্ট |
পরিমাণ |
|
TG-5600DL
আল্ট্রাসোনিক বেধ পরিমাপকারী
|
1 |
| প্রোব |
1 |
| ক্যাবল |
1 |
| কাঁচা গর্ত |
1 |
| ক্ষারীয় ব্যাটারি |
- |
| কপল্যান্ট বোতল |
1 |
| মামলা |
1 |
| অপারেশন ম্যানুয়াল |
1 |
| ক্যালিব্রেশন সার্টিফিকেট |
1 |
অপশনাল আনুষাঙ্গিক
| যোগাযোগ জোনঃ ২.২৫ এম ১৩ মিমি, ৫ এম ৬ মিমি, ৫ এম ১৩ মিমি, ১০ এম ৬ মিমি, বিলম্ব একক উপাদান জোনঃ ২.২৫ এম ১৩ মিমি, ৫ এম ১৩ মিমি, ১৫ এম ৬ মিমি, ২০ এম ৩ মিমি, পেন টাইপ জোন, ডুব জোন, পয়েন্ট ফোকাসিং জোন, লাইন ফোকাসিং জোন,প্রতিরক্ষামূলক ফিল্ম প্রোব 5M 6mm |
ক্যাবল |
| কাঁচা গর্ত |
স্টেপ ব্লক |
| বিলম্ব লাইন |
কপলিং এজেন্ট |
| প্রতিরক্ষামূলক ফিল্ম |
সফটওয়্যার অপশন |
প্রোব ইনডেক্স
| প্রোবের নাম |
প্রোব টাইপ |
ঘনত্ব (Mhz) |
উপাদান আকার (মিমি) |
উপাদান প্রকার |
পরীক্ষার পরিসীমা (মিমি) ইস্পাত |
| যোগাযোগ জোন |
2.২৫এম ১৩এমএম |
2.25 |
13 |
যৌগিক |
0.9-1200 মিমি |
| ৫ মিমি ৬ মিমি |
5 |
6 |
যৌগিক |
0.৬-১২০০ মিমি |
| ৫ মিমি ১৩ মিমি |
5 |
13 |
যৌগিক |
0.৪-১২০০ মিমি |
| ১০ মিমি ৬ মিমি |
10 |
6 |
যৌগিক |
0.৩-১২০০ মিমি |
| বিলম্ব একক উপাদান জোন |
2.২৫ এম১৩ মিমি |
2.25 |
13 |
স্বাভাবিক |
0.৮-৩০ মিমি |
| ৫ মিমি ১৩ মিমি |
5 |
13 |
স্বাভাবিক |
0.৩-৩০ মিমি |
| ১৫ মিমি ৬ মিমি |
15 |
6 |
স্বাভাবিক |
0.15-30 মিমি |
| ২০ মিমি ৩ মিমি |
20 |
3 |
স্বাভাবিক |
0.০৯-১২ মিমি |
| পেন টাইপ প্রোব |
|
|
|
|
|
| নিমজ্জন প্রোব পয়েন্ট/লাইন ফোকাস প্রোব, |
2.২৫এম ১৩এমএম |
2.25 |
13 |
যৌগিক |
0.9-1200 মিমি |
| ১০ মিমি ৬ মিমি |
10 |
6 |
যৌগিক |
0.৩-১২০০ মিমি |
| ৫ মিমি ১৩ মিমি |
5 |
13 |
যৌগিক |
0.৪-১২০০ মিমি |
| ১৫ মিমি ৬ মিমি |
15 |
6 |
স্বাভাবিক |
0.15-30 মিমি |
| ৫ মিমি ৬ মিমি |
5 |
6 |
যৌগিক |
0.৬-১২০০ মিমি |
| প্রতিরক্ষামূলক ফিল্ম প্রোব |
2.২৫এম ১৩এমএম |
2.25 |
13 |
স্বাভাবিক |
0.৯-১২০ মিমি
|
| ৫ মিমি ৬ মিমি |
5 |
6 |
স্বাভাবিক |
0.৪৫-১২০ মিমি |
মূল পরিমাপ ফাংশন
• বেশিরভাগ উপাদান পরিমাপ একক উপাদান ট্রান্সডুসার ব্যবহার করে করা যেতে পারে।
• পরিমাপ বেধ পরিসীমাঃ 0.01 মিমি ~ 38 মিটার, পরিমাপ করা উপাদান, প্রোব, পৃষ্ঠের অবস্থা, তাপমাত্রা এবং নির্বাচিত কনফিগারেশন উপর নির্ভর করে।
• একটি অজানা শব্দ গতির উপাদানটির শব্দ গতি নির্ধারণ করুন
• উচ্চ রেজোলিউশনঃ নিয়মিত ডিসপ্লে রেজোলিউশন 0.001 মিমি, ঐচ্ছিক অতি উচ্চ রেজোলিউশন 0.0001 মিমি পৌঁছতে পারে।
• পরিমাপের এককঃ মিলিমিটার, ইঞ্চি, মাইক্রন এবং মিল।
• উচ্চ তাপমাত্রা পরিমাপঃ 500°C পর্যন্ত তাপমাত্রা।
• সিস্টেম ডিফল্ট কনফিগারেশন মেনুঃ ব্যবহারকারীর সুবিধার জন্য, এটি যন্ত্রের জোন ব্যবহারের জন্য ডিফল্ট অবস্থার অনুযায়ী সেট করা হয়েছে।
• বিরতি ফাংশনঃ পরিমাপের পরে প্রক্রিয়াকরণ অপারেশন সক্ষম করে। স্থিতিশীল পরিমাপ তথ্য পেতে সুবিধাজনকভাবে সমস্ত পরামিতি সামঞ্জস্য করুন।
• পূর্ণ-স্ক্রিন তরঙ্গের প্রদর্শন ফাংশনঃ ইকো প্রদর্শন এলাকা 20% বৃদ্ধি করে, অপারেটরকে একটি বড় উইন্ডো অভিজ্ঞতা দেয়।
• প্রতিধ্বনির তীব্রতা নির্দেশকঃ প্রতিধ্বনি যত বেশি শক্তিশালী হবে, তত বেশি সূচক বার প্রদর্শিত হবে, বিশেষ করে সংখ্যা প্রদর্শন, যা আরও দরকারী।
• টাইম-ভিত্তিক বি-স্ক্যান মোডঃ এটি পরিমাপ করা ওয়ার্কপিসের নীচের প্রোফাইলটি পর্যবেক্ষণ করতে ব্যবহৃত হয়।
• পার্থক্য/সংকোচনের হার মোডঃ সেট পয়েন্টের তুলনায় বেধের পার্থক্য প্রদর্শিত হয় এবং সংকোচনের হারের শতাংশ হিসাবে প্রকাশ করা হয়।
• টিডিজি সময় পরিবর্তিত লাভঃ প্রাথমিক প্রবাহ বা ইন্টারফেস প্রতিধ্বনি কার্যকরভাবে প্রাথমিক লাভ হ্রাস করে হ্রাস করা যেতে পারে,এবং পরীক্ষিত নমুনার নীচের প্রতিধ্বনি সর্বোচ্চ লাভ বৃদ্ধি করে বৃদ্ধি করা যেতে পারেযা পরিমাপ করা সহজ।
• পরিমাপ মোডঃপলস-ইকো ((P-E),ইন্টারফেস-ইকো ((I-E),ইকো-ইকো ((E-E),মাল্টিপল ইকো ((I-ME),ডাবল ইকো যাচাই ((E-EV)
