আইআইডব্লিউ ভি 1 ক্যালিব্রেশন ব্লক ইন কার্বন স্টিল স্টেইনলেস স্টিল আনুষাঙ্গিক জন্য অতিস্বনক ত্রুটি ডিটেক্টর

আইআইডব্লিউ ভি 1 ক্যালিব্রেশন ব্লক ইন কার্বন স্টিল স্টেইনলেস স্টিল জন্য অতিস্বনক ত্রুটি ডিটেক্টর

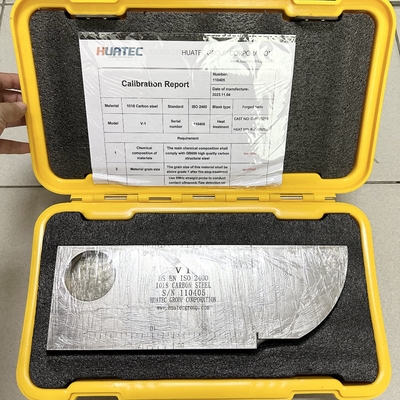

আইআইডব্লিউ ভি১ ক্যালিব্রেশন ব্লক

স্ট্যান্ডার্ডঃ ISO2400-1972E

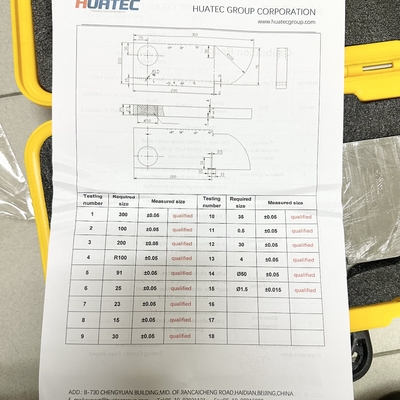

আইআইডব্লিউ টেস্ট ব্লক (ভি-১ টেস্ট ব্লক) কে ডাচ টেস্ট ব্লকও বলা হয়।এটি আন্তর্জাতিক ওয়েল্ডিং ইনস্টিটিউট (আইআইডব্লিউ) দ্বারা অনুমোদিত একটি আন্তর্জাতিক স্ট্যান্ডার্ড পরীক্ষার ব্লক এবং আন্তর্জাতিক মানকরণ সংস্থা (আইএসও) দ্বারা প্রস্তাবিতআকার এবং আকার চিত্র ১-১-এ দেখানো হয়েছে:

ব্যবহারের প্রধান পয়েন্টঃ

(1) ত্রুটি সনাক্তকারীর গতিশীল পরিসীমা, অনুভূমিক রৈখিকতা এবং লম্বা তরঙ্গ সনাক্তকরণ পরিসীমা 25 মিমি একটি পরীক্ষা ব্লক বেধ ব্যবহার করে পরিমাপ করা যেতে পারে;

(২) 50 টি আর্ক এবং 1.5 টি গর্ত ব্যবহার করা হয়েছিল obliquely জোনব বিচ্ছিন্নতা কোণ এবং লম্বা তরঙ্গ সোজা জোনবের সংবেদনশীলতা মার্জিন নির্ধারণ করতে।এটাও মোটামুটিভাবে সোজা জোনের অন্ধ এলাকার আকার এবং জোনের সাথে মিলিত পরিমাপ যন্ত্রের অনুপ্রবেশ ক্ষমতা অনুমান করা সম্ভব.

(৩) R100mm আর্ক পৃষ্ঠ ব্যবহার করে কমন জোনের ইনসিডেন্স পয়েন্ট এবং অন্ধ এলাকা পরিমাপ করা হয় এবং সময় অক্ষ অনুপাত এবং শূন্য পয়েন্ট সংশোধন করা যেতে পারে;

(৪) সোজা জোন্ডের লম্বা রেজোলিউশন 85 মিমি, 91 মিমি এবং 100 মিমি এর খাঁজ সমতল দিয়ে পরিমাপ করা যেতে পারে;

(৫) পরীক্ষার ব্লকের ডান কোণ প্রান্তটি ব্যবহার করে কুলুঙ্গিযুক্ত প্রোবের শব্দশক্তি বিপরীত কোণটি পরিমাপ করুন।
