ইমেজ কোয়ালিটি ইন্ডিকেটর আইকিউআই ওয়্যার টাইপ পেনট্রামেটর এক্স-রে ত্রুটি সনাক্তকারীর জন্য আনুষাঙ্গিক

ইমেজ কোয়ালিটি ইন্ডিকেটর (আইকিউআই) ওয়্যার টাইপ পেনট্রামেটর এক্স-রে ত্রুটি সনাক্তকারীর জন্য আনুষাঙ্গিক

EN 462-1 তারের ধরন

EN 462-1 ওয়্যার টাইপ জার্মান স্ট্যান্ডার্ড (DIN 54. 109) প্রতিস্থাপন করার জন্য একটি ইউরোপীয় স্ট্যান্ডার্ড হিসাবে চালু করা হয়
এবং ব্রিটিশ স্ট্যান্ডার্ড ইনস্টিটিউট (বিএস ৩৯৭১ঃ১৯৮০ টাইপ ১) ইমেজ কোয়ালিটি ইন্ডিকেটর।

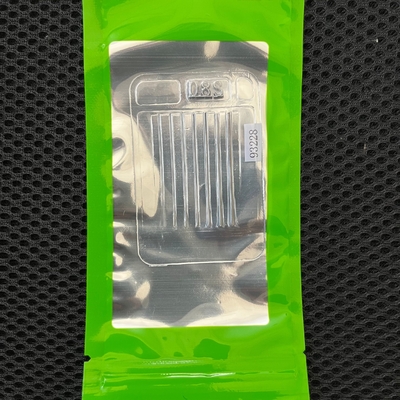

বিভিন্ন বেধের সাতটি সমান্তরাল তারের দ্বারা সজ্জিত এবং দুটি পাতলা পাতলা স্বচ্ছ, নমনীয় পাতার মধ্যে আবৃত
পিভিসিঃ একটি সীসা মোনোগ্রাম সবচেয়ে পুরু তারের সংখ্যা, উপাদান এবং EN চিহ্ন নির্দেশ করে।

তারের ব্যাসার্ধ:

সূচক আকারঃ
EN ইমেজ কোয়ালিটি ইন্ডিকেটরের চারটি আকার রয়েছে।
আকার ১- এর মধ্যে 1 থেকে 7 নম্বর ওয়্যার রয়েছে এবং 40 t থেকে 1 60 মিমি ব্যাসার্ধের উপাদানগুলির জন্য ব্যবহৃত হয়
আকার ৬- এতে 6 থেকে 12 নম্বর ওয়্যার রয়েছে এবং 12.5 থেকে 50 মিমি ব্যাসার্ধের উপাদানগুলির জন্য ব্যবহৃত হয়
আকার ১০一তে 10 থেকে 16 নম্বর ওয়্যার থাকে এবং 5 থেকে 20 মিমি ব্যাসার্ধের উপাদান বেধের জন্য ব্যবহৃত হয়
আকার ১৩- এর মধ্যে 13 থেকে 19 নম্বর ওয়্যার রয়েছে এবং ২.৫ থেকে ১০ মিমি ব্যাসার্ধের উপাদানগুলির জন্য ব্যবহৃত হয়
ALI আকারগুলি স্টিল ((Fe), অ্যালুমিনিয়াম ((AI), এবং স্টেইনলেস স্টিল ((SS) এ উপলব্ধ। তামা ((Cu), জিরকনিয়াম ((ZR) চিত্র
গুণমানের সূচক শুধুমাত্র 6 এবং 10 আকারের মধ্যে পাওয়া যায়।
আকার ৬, ১০ এবং ১৩।

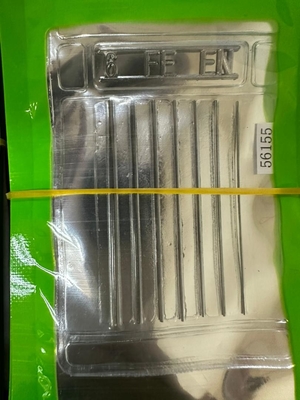

উদাহরণস্বরূপ, ইস্পাতের জন্য শনাক্তকরণ (যেমন সীসা মোনোগ্রাম) এর জন্য, বলুন আকার 10 (ডায়ার নম্বর 10 থেকে 16)
হবে 10FE EN।

DIN 54 109 তারের ধরন
DIN 54 109 ওয়্যার টাইপ ইমেজ কোয়ালিটি ইন্ডিকেটর হল
EN 462-1 এর অনুরূপ
মার্কিন যুক্তরাষ্ট্র, আমাদের ডিনার একই হয়, এবং একই তারের সংখ্যা আছে
প্রথমত, কেবলমাত্র এই কারণে যে লিড মোনোগ্রামটি EN এর পরিবর্তে DIN পড়ে।

উদাহরণঃ আকার 6 স্ট্যানলস সেলগুলিতে 6 থেকে 12 নম্বর ওয়্যার 6 ডিআইএনএসএস হবে।

EN 462-2 স্টেপকেজ/হোল টাইপ পেনট্রামিটার
চারটি মডেল নম্বর H5, H9 এবং H13 মধ্যে Seel আকৃতির এবং Ailable মধ্যে stepwedge

এএসটিএম E747 তারের প্রকারের পেনট্রামেটার

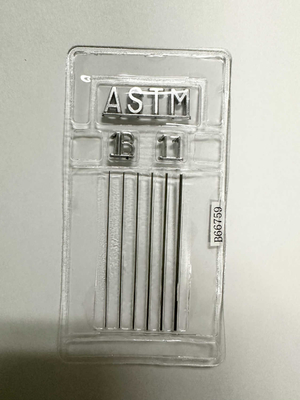

এএসটিএম ই৭৪৭ ওয়্যার টাইপ পেনট্রামেটারে বিভিন্ন বেধের ছয়টি সমান্তরাল তারের একটি সিরিজ রয়েছে।
দুটি পাতলা পাতলা স্বচ্ছ, নমনীয় পিভিসির মধ্যে আবৃত।
সবচেয়ে পুরু তার, এবং উপাদান গ্রুপ ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu) ।
অন্তর্ভুক্ত।
