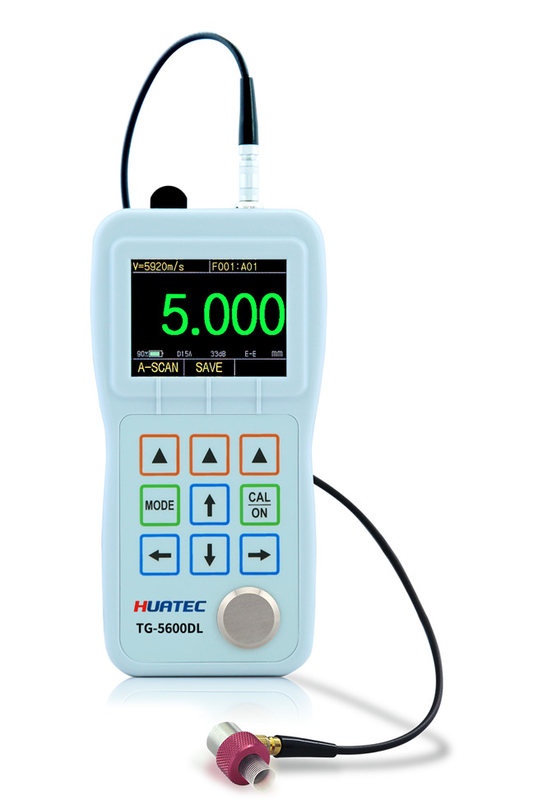

HUATEC TG-5600DL পোর্টেবল আল্ট্রাসোনিক বেধ পরিমাপকারী

TG-5600DL একক এবং দ্বৈত উপাদান রঙিন স্ক্রিন অতিস্বনক বেধ পরিমাপকারী


HUATEC TG-5600DL একটি বহনযোগ্য অতিস্বনক বেধগামী যন্ত্র। অতিস্বনক পরিমাপের অপারেটিং নীতির উপর ভিত্তি করেটিজি-৫৬০০ডিএল বিভিন্ন উপাদানের বেধ পরিমাপ করতে সক্ষম.001 মিলিমিটার বা 0.0001 ইঞ্চি, এবং বিভিন্ন বেধ পরিমাপ অ্যাপ্লিকেশন ব্যাপকভাবে ব্যবহৃত হয়।
ব্যবহারকারীরা কাজের টুকরোটি ক্ষতিগ্রস্ত না করে, মাপ করা উপাদানটির শুধুমাত্র একপাশে থেকে বেধ পরিমাপ করতে পারেন।

TG-5600DL একই সময়ে বেধ পাঠ্য এবং A- স্ক্যান প্রদর্শন করতে পারে, যা ব্যবহারকারীদের তরঙ্গের আকার পরীক্ষা করতে দেয়। ইকো ডিসপ্লে ব্যবহারকারীদের পরিমাপ নিয়ন্ত্রণ করতে সহায়তা করে,যাতে বেধ পরিমাপের পরিসীমা বড় হয়, পরিমাপ মান সঠিক, এবং উপাদান সম্পর্কিত পরিমাপ ত্রুটিগুলিও এড়ানো যায়। B-scan ফাংশনটি পরিমাপ করা ওয়ার্কপিসের নীচের প্রোফাইলটি পর্যবেক্ষণ করতে ব্যবহৃত হয়।প্রোব workpiece এর ক্রস-বিভাগ প্রদর্শন করতে workpiece এর পৃষ্ঠ বরাবর সরানো.

এই গেজটি উত্পাদন, ধাতু প্রক্রিয়াকরণ শিল্প, মহাকাশ, রেল পরিবহন, রাসায়নিক শিল্প, পণ্য পরিদর্শন শিল্প এবং অন্যান্য পরীক্ষার ক্ষেত্রে ব্যবহার করা যেতে পারে।বিভিন্ন প্লেট এবং প্রক্রিয়াজাত অংশ সঠিকভাবে পরিমাপ ছাড়াও, বিভিন্ন পাইপ এবং চাপ ধারক যে উৎপাদন সরঞ্জাম ব্যবহারের সময় ক্ষয় হওয়ার পর তাদের thinning মাত্রা আরও পর্যবেক্ষণ,যা অ-ধ্বংসাত্মক পরীক্ষার শিল্পে একটি অপরিহার্য হাতিয়ার.
গ্রাহকদের বিভিন্ন চাহিদা অনুসারে স্টোরেজ ফাংশনটি ঐচ্ছিক এবং অন্তর্নির্মিত বড় ক্ষমতা সম্পন্ন ডেটা লগারটি ১০০,০০০ বেধ পরিমাপের মান এবং ৪০০ তরঙ্গের আকার পর্যন্ত সঞ্চয় করতে পারে।অন্যান্য আরো ফাংশন ঐচ্ছিক হতে পারে, যেমন মাল্টি-লেয়ার বেধ পরিমাপ, অতি উচ্চ রেজোলিউশন, বড় পরিসরের বেধ পরিমাপ,ডিজিটাল গোলমাল হ্রাস এবং উইন্ডো মোড, অভ্যন্তরীণ প্রাচীরের অক্সিড স্তর, রিয়েল-টাইম যোগাযোগ,মাল্টি চ্যানেল এবং অন্যান্য বিকল্প.

মূল পরিমাপ ফাংশন

• বেশিরভাগ উপাদান পরিমাপ একক উপাদান ট্রান্সডুসার ব্যবহার করে করা যেতে পারে।

• পরিমাপ বেধ পরিসীমাঃ 0.01 মিমি ~ 38 মিটার, পরিমাপ করা উপাদান, প্রোব, পৃষ্ঠের অবস্থা, তাপমাত্রা এবং নির্বাচিত কনফিগারেশন উপর নির্ভর করে।

• একটি অজানা শব্দ গতির উপাদানটির শব্দ গতি নির্ধারণ করুন

• উচ্চ রেজোলিউশনঃ নিয়মিত ডিসপ্লে রেজোলিউশন 0.001 মিমি, ঐচ্ছিক অতি উচ্চ রেজোলিউশন 0.0001 মিমি পৌঁছতে পারে।

• পরিমাপের এককঃ মিলিমিটার, ইঞ্চি, মাইক্রন এবং মিল।

• উচ্চ তাপমাত্রা পরিমাপঃ 500°C পর্যন্ত তাপমাত্রা।

• সিস্টেম ডিফল্ট কনফিগারেশন মেনুঃ ব্যবহারকারীর সুবিধার জন্য, এটি যন্ত্রের জোন ব্যবহারের জন্য ডিফল্ট অবস্থার অনুযায়ী সেট করা হয়েছে।

• বিরতি ফাংশনঃ পরিমাপের পরে প্রক্রিয়াকরণ অপারেশন সক্ষম করে। স্থিতিশীল পরিমাপ তথ্য পেতে সুবিধাজনকভাবে সমস্ত পরামিতি সামঞ্জস্য করুন।

• পূর্ণ-স্ক্রিন তরঙ্গের প্রদর্শন ফাংশনঃ ইকো প্রদর্শন এলাকা 20% বৃদ্ধি করে, অপারেটরকে একটি বড় উইন্ডো অভিজ্ঞতা দেয়।

• প্রতিধ্বনির তীব্রতা নির্দেশকঃ প্রতিধ্বনি যত বেশি শক্তিশালী হবে, তত বেশি সূচক বার প্রদর্শিত হবে, বিশেষ করে সংখ্যা প্রদর্শন, যা আরও দরকারী।

• টাইম-ভিত্তিক বি-স্ক্যান মোডঃ এটি পরিমাপ করা ওয়ার্কপিসের নীচের প্রোফাইলটি পর্যবেক্ষণ করতে ব্যবহৃত হয়।

• পার্থক্য/সংকোচনের হার মোডঃ সেট পয়েন্টের তুলনায় বেধের পার্থক্য প্রদর্শিত হয় এবং সংকোচনের হারের শতাংশ হিসাবে প্রকাশ করা হয়।

• টিডিজি সময় পরিবর্তিত লাভঃ প্রাথমিক প্রবাহ বা ইন্টারফেস প্রতিধ্বনি কার্যকরভাবে প্রাথমিক লাভ হ্রাস করে হ্রাস করা যেতে পারে,এবং পরীক্ষিত নমুনার নীচের প্রতিধ্বনি সর্বোচ্চ লাভ বৃদ্ধি করে বৃদ্ধি করা যেতে পারেযা পরিমাপ করা সহজ।

• পরিমাপ মোডঃপলস-ইকো ((পি-ই),ইন্টারফেস-ইকো ((আই-ই),ইকো-ইকো ((ই-ই),মাল্টিপল ইকো ((আই-এমই),ডাবল ইকো যাচাই ((ই-ইভি)


স্ট্যান্ডার্ড কনফিগারেশন

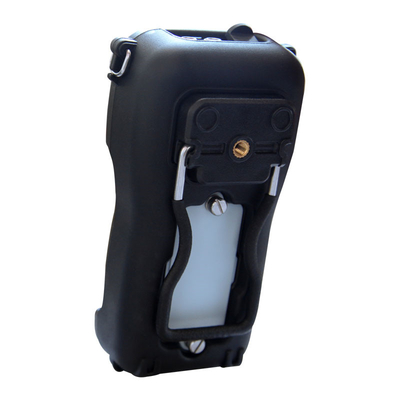

অপশনাল আনুষাঙ্গিক


পরিশিষ্ট A: উপাদান গতি
টেবিলে বিভিন্ন সাধারণ উপকরণগুলিতে অতিস্বনকের বিস্তারের গতি তালিকাভুক্ত করা হয়েছে। এটি কেবলমাত্র রেফারেন্সের জন্য।এই উপাদানগুলির প্রকৃত গতি বিভিন্ন কারণে টেবিলের গতির থেকে ভিন্ন হতে পারে, উদাহরণস্বরূপ, উপাদান গঠন, পছন্দসই অনুকরণ, porosity, এবং তাপমাত্রা ইত্যাদি। অতএব, সর্বোত্তম পরিমাপ নির্ভুলতা অর্জন,নির্দিষ্ট উপাদান থেকে তৈরি একটি নমুনা প্রথমে নির্দিষ্ট উপাদানটির গতি নিশ্চিত করার জন্য পরীক্ষা করা উচিত.

টেবিল:উপাদান গতি তালিকা



















নোট:উপরের টেবিলটি শুধুমাত্র রেফারেন্সের জন্য। প্রকৃত গতির ক্যালিব্রেশন জন্য, 6.2 গতির ক্যালিব্রেশন দেখুন
