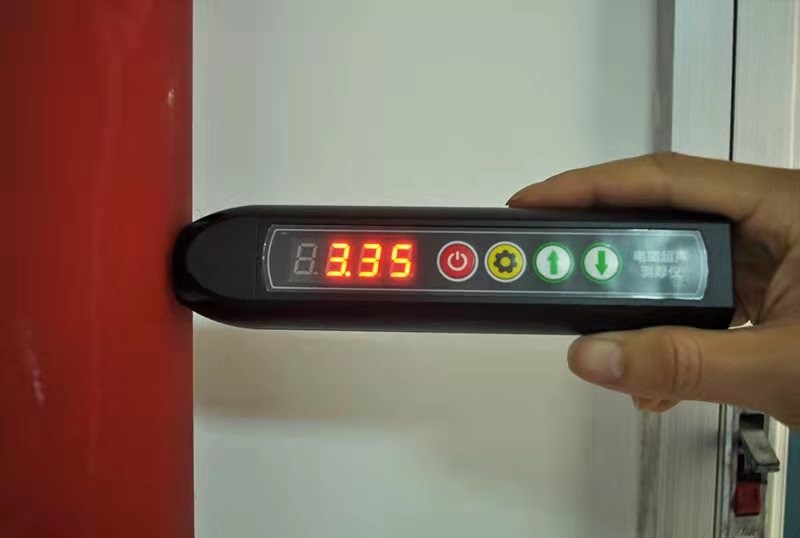

টিজি-১৪ অতি ক্ষুদ্র যোগাযোগহীন ইলেক্ট্রোম্যাগনেটিক অতিস্বনক বেধ পরিমাপকারী

টিজি-১৪ অতি ক্ষুদ্র যোগাযোগহীন ইলেক্ট্রোম্যাগনেটিক অতিস্বনক বেধ পরিমাপকারী

পণ্যের বৈশিষ্ট্য

বৈদ্যুতিন চৌম্বকীয় অতিস্বনক বেধগামী একটি অতি ক্ষুদ্র, অ-যোগাযোগ বেধ পরিমাপ যন্ত্র অ্যাকোস্টিক কাপলিং এজেন্ট ছাড়া।এটি ধাতু বা চৌম্বকীয় পরিবাহী উপকরণ বেধ পরিমাপ করতে পারেন.

ছোট আকার এবং বহন করা সহজ

ওয়ার্কপিস পৃষ্ঠের জন্য প্রয়োজনীয়তা উচ্চ নয়, এবং রুক্ষ পৃষ্ঠটি পোলিশ করার দরকার নেই, যা যোগাযোগহীন পরিমাপ উপলব্ধি করতে পারে

এটি লেপের প্রতি সংবেদনশীল নয় এবং লেপযুক্ত ওয়ার্কপিস বা ক্ষয়যুক্ত ধাতব পাইপের বেধ পরিমাপ করতে পারে।

অ্যাকোস্টিক কাপলিং এজেন্ট ছাড়াই, এটি উচ্চ তাপমাত্রা ওয়ার্কপিসের বেধ পরিমাপ এবং তাপমাত্রা ক্ষতিপূরণ সম্পাদন করতে পারে।

পারফরম্যান্স ইনডেক্স

(1) সাধারণ বৈশিষ্ট্যঃ

A. যন্ত্রটি একটি হোস্ট এবং একটি মোবাইল ফোনের সমন্বয়ে গঠিত, যা Wifi এর মাধ্যমে বেতারভাবে সংযুক্ত

B. যন্ত্র ইলেকট্রোম্যাগনেটিক অতিস্বনক নীতি গ্রহণ করে, এবং পরিদর্শন প্রক্রিয়া workpiece পৃষ্ঠ এবং সংযোগকারী এজেন্ট grinding প্রয়োজন হয় না

C. জোন এবং হোস্ট একত্রিত হয়, এবং জোন প্রতিস্থাপন করা যেতে পারে

D. ট্যাবলেট কম্পিউটার সংযুক্ত করার পরে, দুটি ফাংশন আছেঃ একটি স্ক্যান এবং বি স্ক্যান

E. কনফিগারযোগ্য প্রোব প্রকারঃ প্রোব (≤ 80 °C, স্বল্প সময়ের পরিমাপ), উচ্চ তাপমাত্রা প্রোব (≤ 800 °C, স্বল্প সময়ের পরিমাপ)

F. উচ্চ তাপমাত্রা হ্যান্ডেল কনফিগার করা যেতে পারেঃসংক্ষিপ্ত হ্যান্ডেল (৩৫০ ডিগ্রি সেলসিয়াস পর্যন্ত পরিদর্শন এবং স্বল্পমেয়াদী পরিমাপের প্রয়োজনীয়তা পূরণ করে),দীর্ঘ হ্যান্ডেল (৮০০ ডিগ্রি সেলসিয়াসে পরিদর্শন এবং স্বল্পমেয়াদী পরিমাপের প্রয়োজনীয়তা পূরণ করে)

(২) সনাক্তযোগ্য workpiece উপাদানঃকার্বন ইস্পাত, ঢালাই ইস্পাত, খাদ ইস্পাত, স্টেইনলেস ইস্পাত, তামা, অ্যালুমিনিয়াম, টাইটানিয়াম এবং অন্যান্য কন্ডাক্টর উপাদান

(৩) পরিমাপ পরিসীমাঃ1.5-240.0 মিমি,পরিমাপ পরিসরের সর্বাধিক মান পরিমাপিত উপাদানের বৈশিষ্ট্য, শব্দ হ্রাস সহগ, পৃষ্ঠের অবস্থা এবং অন্যান্য কারণগুলির দ্বারা প্রভাবিত হয়

(৪) পরিমাপ যন্ত্রের ত্রুটি পরিসীমাঃযখন workpiece এর বেধ 10mm কম, ত্রুটি 0.05mm হয়; যখন বেধ 10mm বেশী, ত্রুটি + (0.01 + এইচ / 200) মিমি হয় (এইচ workpiece এর বেধ)

(৫) লাভ লাভঃ≤ 100 ডিবি

(৬) উচ্চ তাপমাত্রা স্নোডের কাজের তাপমাত্রা পরিসীমাঃনিম্ন কার্বন ইস্পাত (বা অন্যান্য ফেরোম্যাগনেটিক ইস্পাত): - 150 °C ~ + 800 °C; অস্টেনাইটিক স্টেইনলেস ইস্পাত (বা অন্যান্য nonferromagnetic উপকরণ): - 150 °C ~ + 150 °C

(৭) স্বাভাবিক তাপমাত্রা জোন্ডঃ≤ ৮০ ডিগ্রি সেলসিয়াস, ৪ মেগাহার্টজ, মূলত সূক্ষ্ম-ধনাক্ত উপাদান যেমন নিম্ন কার্বন ইস্পাত, অ্যালুমিনিয়াম ইত্যাদি সনাক্ত করতে ব্যবহৃত হয়,

(৮) উচ্চ তাপমাত্রা জোনঃ≤ 800 °C, 4MHz, প্রধানত কম কার্বন ইস্পাতের মতো ফাইন-গ্রানযুক্ত ফেরোম্যাগনেটিক উপকরণ পরিমাপ করতে ব্যবহৃত হয়

(৯) সর্বোচ্চ উত্তোলন দূরত্বঃ4 মিমি (সত্যিকারের উত্তোলন দূরত্ব উপাদান বৈশিষ্ট্য এবং তাপমাত্রা সম্পর্কিত) অ্যান্টি-রস্ট ফিল্ম, লবণ জমা বা অন্য কোন নিরোধক লেপ (পেইন্ট, ভার্নিশ, enamel, প্লাস্টিক, ইত্যাদি)) অপারেটিং ফাঁক হিসাবে ব্যবহার করা যেতে পারে

(10) ওয়ার্কপিসের সর্বনিম্ন ব্যাসার্ধ (ক্রুভচার):৯ মিমি

(১১) জোনের সর্বাধিক কুলিং কোণঃ২৫°

(12) প্রোবের উত্তেজনার মোডঃস্থায়ী চুম্বক

(১৩) শব্দ তরঙ্গের ধরনঃকাটার তরঙ্গ

(১৪) উচ্চ তাপমাত্রা ক্ষতিপূরণঃএটি উচ্চ তাপমাত্রা শব্দ বেগ জন্য স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন আছে

(১৫) সাউন্ড স্পিড সামঞ্জস্যের পরিসীমাঃ1000-9999 মি/সেকেন্ড

(১৬) তরঙ্গের আকৃতি প্রদর্শনঃইতিবাচক অর্ধ তরঙ্গ, নেতিবাচক অর্ধ তরঙ্গ, পূর্ণ তরঙ্গ, আরএফ তরঙ্গ, এনভেলপ তরঙ্গ

(১৭) পাওয়ার সাপ্লাইঃলিথিয়াম ব্যাটারিতে নির্মিত, কাজের সময় কমপক্ষে ৫ ঘন্টা

(১৮) হোস্টের স্বাভাবিক কাজের তাপমাত্রা পরিসীমাঃ-১০-+৫০°সি

(১৯) হোস্ট স্টোরেজ তাপমাত্রা পরিসীমাঃ0~+40°C

(২০) হোস্ট ওজনঃ২৫০ গ্রাম (স্বাভাবিক তাপমাত্রা স্ক্রিন সহ)

(২১) হোস্টের মাত্রাঃদৈর্ঘ্য ১৭৬ মিমি x প্রস্থ ৪২ মিমি x বেধ ৩২ মিমি
