ডিজিটাল কম্পন ক্যালিব্রেটর কম্পন বিশ্লেষক কম্পন পরীক্ষক ফ্রিকোয়েন্সিতে 10, 20, 40, 80, 160, 320, 640 এবং 1280Hz
ISO10816 HG-5010 কম্পন ক্যালিব্রেটরের জন্য আবেদনঃ
1. কম্পন ত্বরণমাপক, গতি এবং নিকটবর্তী ট্রান্সডুসার এবং একটি কম্পন পরিমাপ যন্ত্রের ক্যালিব্রেট করতে ব্যবহার করা যেতে পারে। স্ট্যান্ডার্ড সাইন সংকেত ফ্রিকোয়েন্সি 10, 20, 40, 80, 160, 320,৬৪০ এবং ১২৮০ হার্জ
2ক্যালিব্রেটর থেকে ত্বরণ, বেগ এবং স্থানচ্যুতির ব্যাপ্তি তৈরি করা যেতে পারে
3.পটেনটিওমিটারের মাধ্যমে সংজ্ঞায়িত করা যায় এবং ডিজিটাল ডিসপ্লেতে প্রদর্শিত হয়। হয় অনুভূমিক বা উল্লম্ব কম্পন তৈরি করা যেতে পারে।
4.এইচজি-৫০১০ কম্পন ক্যালিব্রেটর একটিতে সাইন সিগন্যাল জেনারেটর, পাওয়ার এম্প্লিফায়ার, স্ট্যান্ডার্ড ট্রান্সডুসার এবং একটি শেকারকে একত্রিত করে এবং এতে একটি ছোট ভলিউম, উচ্চ নির্ভুলতা এবং সহজ অপারেশন রয়েছে।এটি ল্যাবরেটরিতে অথবা সাইটে ব্যবহার করা যেতে পারে.
5আন্তর্জাতিক মানঃ ISO10816
স্পেসিফিকেশনঃ
ঘনত্ব:10, ২০, ৪০, ৮০, ১৬০, ৩২০, ৬৪০, ১২৮০ হার্জ+0০১%
ইউনিটঃ
ত্বরণঃ m/s2(পিক)
গতিঃ mm/s (RMS)
স্থানচ্যুতিঃ উম (পি কে-পি কে)
অ্যাম্প্লিচুড নির্ভুলতাঃ
ত্বরণ (30m/s)2pk, 80Hz) 40Hz থেকে 320Hz+0.3 ডিবি+এক অঙ্কের
১০ হার্জ থেকে ১২৮০ হার্জ+0.5 ডিবি+এক অঙ্কের
গতি (২৫ মিমি/সেকেন্ড পিকে,৮০ হার্জ) ৪০ হার্জ থেকে ৩২০ হার্জ+0.5 ডিবি+এক অঙ্কের
স্থানচ্যুতি (10μm pk-pk, 80Hz) 40Hz থেকে 320Hz+0.5 ডিবি+এক অঙ্কের
সান্নিধ্য জোনের রৈখিকতা
প্রোডঃ 5 মিমি এবং 8 মিমি প্রোব রেঞ্জঃ 0 ~ 4.0 মিমি
প্রদর্শনঃ31/2ত্বরণ, বেগ বা স্থানচ্যুতির জন্য ডিজিট প্রদর্শন
সর্বাধিক কম্পনের ব্যাপ্তি এবং সর্বাধিক লোডঃ
কারণ এইচজি-৫০১০ ভিব্রেশন ক্যালিব্রেটারে ব্যবহৃত ভিব্রেশন স্ট্যান্ডটি বেশ ছোট,বিভিন্ন ফ্রিকোয়েন্সির অধীনে বিভিন্ন ওজন ট্রান্সডুসার calibration সময় calibrators আউটপুট ব্যাপ্তি এছাড়াও ভিন্নসর্বাধিক কম্পনের ব্যাপ্তি এবং সর্বাধিক লোড সর্বাধিক ত্বরণের সাথে সম্পর্কিত।একটি নির্দিষ্ট ফ্রিকোয়েন্সি এবং একটি নির্দিষ্ট ওজন সঙ্গে calibrator থেকে উত্পাদিত সর্বোচ্চ গতি এবং সর্বোচ্চ স্থানচ্যুতি আউটপুটনিচের টেবিলে নির্দিষ্ট পরিসংখ্যান দেখা যাবে।
|
Wt
Freq
|
<১০০ গ্রাম |
<২৫০ গ্রাম |
<৬৫০ গ্রাম |
| a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
| ১০ হার্জ |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| ২০ হার্জ |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| ৪০ হার্জ |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| ৮০ হার্জ |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| ১৬০ হার্জ |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| ৩২০ হার্জ |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| ৬৪০ হার্জ |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| ১২৮০ হার্জ |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
দ্রষ্টব্যঃ উচ্চতর ফ্রিকোয়েন্সির সাথে কম্পনের স্থানচ্যুতির মান খুব ছোট, তাই ক্যালিব্রেটর থেকে কোনও কম্পন সংকেত আউটপুট হবে না।
আকারঃ280 x 180 x 250 মিমি
ওজনঃ২০ পাউন্ড, ৯ কেজি
তাপমাত্রাঃ অপারেশনঃ0oC থেকে 50oসি
সঞ্চয়স্থান:-২০oসি থেকে ৭০oসি
আর্দ্রতা:৯০% নন-কন্ডেনসিং

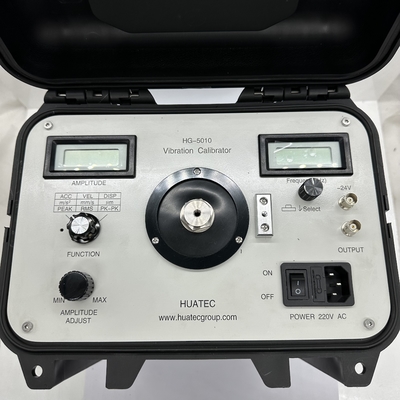

HG-5010 কম্পন ক্যালিব্রেটরের কন্ট্রোল প্যানেল নিম্নরূপ দেখানো হয়েছেঃ
