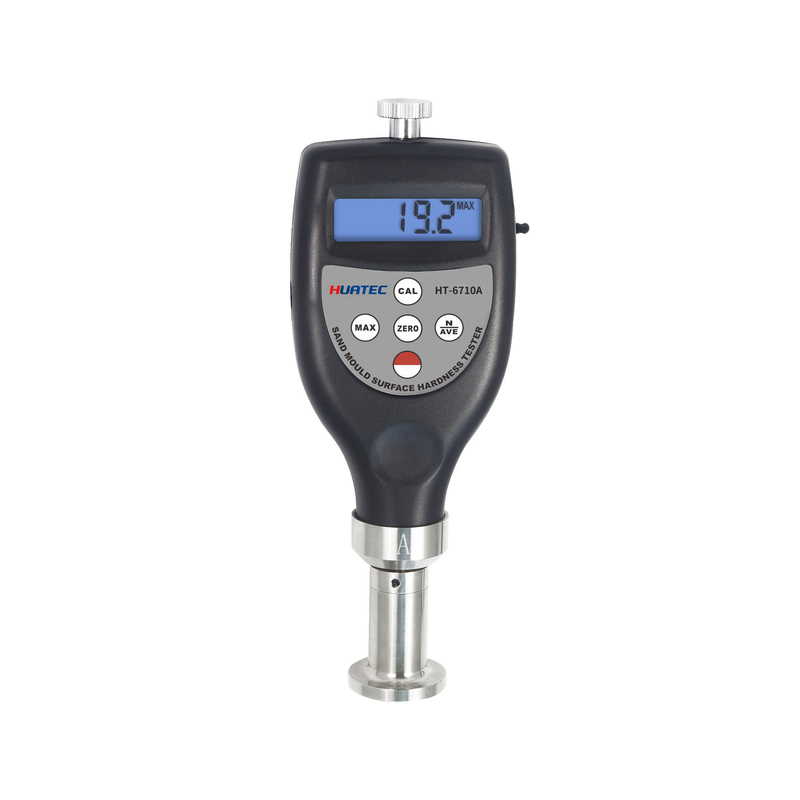

HUATEC স্যান্ড মোল্ডের পৃষ্ঠের কঠোরতা পরীক্ষক HT-6710A/B/C

HUATEC স্যান্ড মোল্ডের পৃষ্ঠের কঠোরতা পরীক্ষক HT-6710A/B/C

1. মডেল গাইড

2. বৈশিষ্ট্য

* এটি DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215 এর মান পূরণ করে।
* স্যান্ড মোল্ডের সারফেস হার্ডনেস টেস্টারটি স্যান্ড মোল্ডের সারফেস হার্ডনেস / ভিজা মোল্ডের কোর পরিমাপ করতে এবং ছাঁচনির্মাণ প্রক্রিয়াটির সূত্রের জন্য প্রযুক্তিগত পরামিতি সরবরাহ করতে ব্যবহৃত হয়।

* স্যান্ড মোল্ডের পৃষ্ঠের কঠোরতা তিনটি প্রকারের মধ্যে বিভক্তঃ A, B এবং C। সাধারণ মডেলটি হল টাইপ B, তাদের মধ্যেঃ
প্রকার A: ম্যানুয়াল বা যান্ত্রিক নিম্ন এবং মাঝারি চাপ ছাঁচনির্মাণে সূক্ষ্ম বালির ছাঁচ / কোর পৃষ্ঠের কঠোরতা পরীক্ষার জন্য উপযুক্ত।
টাইপ বিঃ ম্যানুয়াল বা যান্ত্রিক নিম্ন এবং মাঝারি চাপ ছাঁচনির্মাণে সূক্ষ্ম এবং রুক্ষ বালির ছাঁচ / কোর পৃষ্ঠের কঠোরতা পরীক্ষার জন্য উপযুক্ত।
টাইপ সিঃ উচ্চ চাপে ছাঁচনির্মাণে বালির ছাঁচের পৃষ্ঠের কঠোরতা পরীক্ষার জন্য উপযুক্ত।
* বালির ছাঁচ পৃষ্ঠের জন্য টাইপ বি কঠোরতা পরীক্ষকের একক (জি / মিমি 2) তবে এককের পরিবর্তে কঠোরতা এইচ (এ / বি / সি) ব্যবহার করা প্রচলিত। কারণ তাদের মানগুলি সম্পর্কিত এবং সামঞ্জস্যপূর্ণ,ইউনিট ভ্যালু বড় হলেও সংশ্লিষ্ট কঠোরতার মান বড় (জি/মিমি2).
* গড় গণনা ফাংশন সহ।
* পিক ভ্যালু ডিপোজিট ফাংশন।
* নিম্ন-ভোল্টেজ অ্যালার্ম ফাংশন।
* পিসির সাথে সংযোগ করতে ইউএসবি ডেটা আউটপুট ব্যবহার করুন।
* ব্লুটুথ ডেটা আউটপুট পছন্দ প্রদান করুন।

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* ধূলিকণা 2 ছাঁচের পৃষ্ঠের জন্য টাইপ বি কঠোরতা পরীক্ষকের ইউনিটটি (জি / মিমি ), তবে ইউনিটের পরিবর্তে কঠোরতা H ((A / B / C) ব্যবহার করা প্রচলিত।ক ি ু ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি ি, যখন ইউনিট মান বড় হয় (জি/মিমি) তখন সংশ্লিষ্ট কঠোরতার মান 2ও বড়।

* নিম্ন ভোল্টেজ সূচক।

* ডিজিটাল ডিসপ্লে কোন অনুমান বা ত্রুটি ছাড়াই সঠিক পাঠ্য দেয়।

* শক্তি সংরক্ষণের জন্য স্বয়ংক্রিয় শক্তি বন্ধ।

* অভ্যন্তরীণ পরামিতিঃ এটির পিক মান লক, গড় মান গণনা এবং ভোল্টেজ অ্যালার্মের ফাংশন রয়েছে।

* পাওয়ার সাপ্লাইঃ 2x1.5v AA (UM-3) ব্যাটারি

* অপারেটিং শর্তঃ তাপমাত্রা 0 ~ 40 ̊C আর্দ্রতা < 80%

* আকারঃ ১৬২x৬৫x২৮ মিমি (৬.৪x২.৬x১.১ ইঞ্চি)

* ওজনঃ প্রায় ১৭০ গ্রাম (ব্যাটারি ছাড়া)

* পাওয়ার অফঃ ২টি মোড ম্যানুয়াল অফ যেকোনো সময় পাওয়ার কী টিপে ডিসপ্লেতে OFF না দেখা পর্যন্ত বা শেষ কী অপারেশন থেকে ২ মিনিট পর অটো পাওয়ার অফ করুন।

3. কাজ করার নীতি

স্প্রিংয়ের উপর বলটি স্ট্রোকের সাথে রৈখিক নীতি অনুসারে, স্ট্রোকটি সেন্সরের মাধ্যমে একটি মানতে রূপান্তরিত হয়। ছাঁচনির্মাণের বালির পৃষ্ঠের কঠোরতার একক বি 2 (জি / মিমি),কিন্তু এটি ইউনিটের পরিবর্তে কঠোরতা H ((A / B / C) এর পরিপ্রেক্ষিতে নির্দেশ করা হয়। কারণ তাদের পরিমাণ সম্পর্কিত এবং সামঞ্জস্যপূর্ণ,ইউনিট মান বড় হলে সংশ্লিষ্ট ডিগ্রী মান ২ হয় (জি/মিমি).

4. স্পেসিফিকেশন

ডিসপ্লেঃ 4 ডিজিট, 10 মিমি এলসিডি ডিসপ্লে

পরিসীমাঃ 0~100 H ((A/B/C)

পরিমাপ পরিসীমাঃ 10~90 H ((A/B/C)

রেজোলিউশনঃ 0.1 H ((A/B/C)

পরিমাপের বিচ্যুতিঃ ≤ ±1H ((A/B/C)

5. পরিমাপ পদ্ধতি

5.1 পরীক্ষামূলক নমুনা ন্যূনতম বেধ একটি ভিন্ন মানদণ্ডে নির্দিষ্ট করা হয়, অংশ 1 দেখুন। নমুনাটি যে কোনও প্রান্ত থেকে কমপক্ষে 12 মিমি পরিমাপ করা উচিত।নমুনার পৃষ্ঠটি সমতল এবং সমান্তরাল হওয়া উচিত যাতে প্রেসারের মুখটি একটি অঞ্চলে নমুনার সাথে যোগাযোগ করতে পারে যার ডুরোমিটার প্রোব থেকে সর্বনিম্ন 6 মিমি ব্যাসার্ধ রয়েছে. নমুনাটি স্তরযুক্ত টুকরো দিয়ে তৈরি করা যেতে পারে যা সিএইচইভিএচইএনসিএসের প্রয়োজনীয়তা পূরণ করে,তবে এই নমুনার উপর নেওয়া পরিমাপগুলি কঠিন নমুনার সাথে মিলতে পারে না, কারণ স্তরগুলির মধ্যে পৃষ্ঠতলগুলি সম্পূর্ণরূপে স্পর্শ করে না।

5.২ টেস্টার চালু করার জন্য 'পাওয়ার কী' চাপুন এবং ছেড়ে দিন।

5.3 ডিসপ্লেতে MAX চিহ্ন দেখা না হওয়া পর্যন্ত 'MAX' কী চাপুন।

5.4 ডুরোমিটারটিকে উল্লম্বভাবে ধরে রাখুন, ইন্ডেন্টারের পয়েন্টটি যে কোনও প্রান্ত থেকে কমপক্ষে 12 মিমি দূরে রাখুন। শক ছাড়াই যত দ্রুত সম্ভব নমুনার উপর চাপের পা প্রয়োগ করুন।পাটি নমুনার পৃষ্ঠের সাথে সমান্তরাল রাখা. প্রেসার ফুট এবং নমুনা মধ্যে দৃঢ় যোগাযোগ পেতে শুধু যথেষ্ট শক্তি প্রয়োগ করুন। 1 বা 2 সেকেন্ড ধরে রাখুন, সর্বোচ্চ রিডিং স্বয়ংক্রিয়ভাবে প্রাপ্ত করা যেতে পারে।

5.5 পরবর্তী পরিমাপ করার জন্য, শুধু “শূন্য কী” টিপুন এবং ৬ পুনরাবৃত্তি করুন।4. অন্যদিকে, আপনি ′′ম্যাক্স হোল্ড কী ′′ টি চাপতে পারেন যতক্ষণ না MAX চিহ্নটি ডিসপ্লে থেকে অদৃশ্য হয়ে যায়। এবং তারপরে পদক্ষেপ 6.3 এবং 6 পুনরাবৃত্তি করুন।4.

5.6 যদি সর্বোচ্চ পাঠ্য ব্যতীত অন্য কোন পাঠ্য প্রয়োজন হয়, তাহলে ডিসপ্লেতে প্রদর্শিত চিহ্নটি 'MAX' সেট করার প্রয়োজন নেই। এই ক্ষেত্রে, ডিসপ্লেতে পাঠ্য একটি তাত্ক্ষণিক মান।কেবলমাত্র গতিহীনভাবে ডুরোমিটারটি ধরে রাখুন এবং প্রয়োজনীয় সময়ের ব্যবধানের পরে (সাধারণত 1 সেকেন্ডেরও কম) রিডিং পান।.

5.7 কিভাবে গড় মান গ্রহণ করা হয়

5.7.1 অনেকবারের পরিমাপের গড় মান নিতে, কেবলমাত্র টিপুন এবং ️N/AVE কী ️ ছেড়ে দিন যাতে প্রদর্শনে প্রতীক ️N ️ প্রদর্শিত হয়, এর পরে 1-9 এর মধ্যে একটি সংখ্যা প্রিফিক্স ️No সহ.এখানে সংখ্যাটি গড় মান গণনা করার জন্য ব্যবহৃত পরিমাপের সময়। প্রতিটি সময় চাপুন এবং ছেড়ে দিন N / AVE কী, সংখ্যা 1 বৃদ্ধি পাবে।এবং সংখ্যাটি হবে ₹1 ₹ যখন ₹9 ₹ এ ₹N/AVE কী টিপবেন ₹9 ₹.

5.7.২ সংখ্যাটি প্রয়োজনীয় সংখ্যায় সামঞ্জস্য করুন এবং ¢MAX কী ¢ অথবা ¢Zero কী ¢ চাপুন পরিমাপের অবস্থায় ফিরে আসার জন্য অথবা ডিসপ্লেতে ¢0 ¢ পর্যন্ত কয়েক সেকেন্ড অপেক্ষা করুন।

5.7.৩ ৫.৩ থেকে ৫ ধাপ অনুযায়ী পরিমাপ করা।5. নিশ্চিত করুন যে প্রতিটি পরীক্ষা 6 মিমি দূরে হওয়া উচিত। প্রতিটি সময় একটি পরিমাপ নিতে, রিডিং এবং পরিমাপের সময় প্রদর্শন করা হয়। যখন পরিমাপ সময় সেট সংখ্যা সমান,ডিভাইসটি প্রথমে সর্বশেষের রিডিং প্রদর্শন করে, এবং তারপরে সর্বশেষের গড় মান প্রদর্শন করে, এর পরে 2 টি বিপ, প্রদর্শনে একটি প্রতীক দিয়ে।7.4 পরবর্তী গড় মান নিতে, শুধু 5 পুনরাবৃত্তি করুন।7.3৫.7.5 গড় পরিমাপ থেকে মুক্তি পেতে, কেবল ️N/AVE ️ চাপুন যতক্ষণ না ️N ️ অদৃশ্য হয়ে যায়।

6. ক্যালিব্রেশন চেক

পরীক্ষক সঠিক কিনা তা পরীক্ষা করার জন্য, শুধু ইনডেন্টারটি ক্যালিব্রেটেড টেস্ট ব্লকের গর্তে ঢোকান।পরীক্ষা ব্লক উপরের পৃষ্ঠ এবং চাপার পা মধ্যে দৃঢ় যোগাযোগ করতে যথেষ্ট শক্তি প্রয়োগ করুন. পাঠ্য পরীক্ষা ব্লক স্ট্যাম্প মান সঙ্গে একমত হওয়া উচিত. যদি না, শুধু শূন্য calibration এবং উচ্চ শেষ calibration সঞ্চালন।

6.1 শূন্য ক্যালিব্রেশন ডুরোমিটারটি উল্লম্বভাবে ধরে রাখুন, ইনডেনটারের পয়েন্টটি বাতাসে ঝুলছে, ডিসপ্লেতে পাঠ্যটি হওয়া উচিত। যদি তা না হয়,টেস্টারটি 0 প্রদর্শন করতে ০ টি বাটন চাপুন.

6.2 হাই-এন্ড ক্যালিব্রেশন কেবল ইন্ডেন্টারটিকে একটি সমতল গ্লাসের উপরে রাখুন, গ্লাস এবং প্রেসার পাদদেশের মধ্যে দৃ contact় যোগাযোগ করার জন্য পর্যাপ্ত শক্তি প্রয়োগ করুন। ডিসপ্লেতে পাঠ্যগুলি 99 এর মধ্যে থাকা উচিত।৫ এবং ১০১. যদি না হয়, উচ্চ শেষ calibration সঞ্চালন করতে ¢CAL কী ¢ টিপুন.

7. ব্যাটারি প্রতিস্থাপন

7.১ যখন ডিসপ্লেতে ব্যাটারির প্রতীক প্রদর্শিত হবে, তখন ব্যাটারি প্রতিস্থাপনের সময় হবে।

7.২ ব্যাটারি কভারটি পরীক্ষক থেকে সরিয়ে নিন এবং ব্যাটারিগুলি সরিয়ে নিন।

7.৩ পোলারিটিকে খুব গুরুত্ব দিয়ে ব্যাটারি ইনস্টল করা।

8. অ্যাক্সেসরিজ

স্ট্যান্ডার্ড আনুষাঙ্গিকঃ ক্যারিয়ার কেস 1 পিসি অপারেশন ম্যানুয়াল 1 পিসি ক্যালিব্রেশন সার্টিফিকেট 1 পিসি

ঐচ্ছিক আনুষাঙ্গিকঃ RS232C এর জন্য তারের এবং সফটওয়্যার
