পেনেরেট ব্লক পিএসএম-৫ এনডিটি প্যানেল ক্যালিব্রেশন ব্লক

পেনেরেট ব্লক পিএসএম-৫ এনডিটি প্যানেল ক্যালিব্রেশন ব্লক

প্রবেশ ব্লক PSM-5: MIL-STD-6866 ASTME-1417

অনুপ্রবেশকারী সিস্টেম মনিটর প্যানেল,একটি স্টেইনলেস স্টীল প্যানেল, 0.090 ইঞ্চি পুরু এবং 4 x 6 ইঞ্চি পরিমাপ করে। একটি ক্রোমযুক্ত স্ট্রিপ প্যানেলের এক পাশের দৈর্ঘ্য জুড়ে চলে।পাঁচটি ফাটল কেন্দ্রে সমানভাবে পরিমাণ ক্রমে ক্রোম লেপ মধ্যে স্থানান্তরিত হয়; সবচেয়ে বড়টি কম সংবেদনশীলতার অনুপ্রবেশকারীগুলির সাথে সহজে দৃশ্যমান, যখন সবচেয়ে ছোটটি উচ্চ সংবেদনশীলতার উপকরণগুলির সাথেও পর্যবেক্ষণ করা কঠিন।ক্রোমযুক্ত বিভাগের সাথে সংলগ্ন একটি "মাঝারি রুক্ষতা" এর গ্রাইট ব্লাস্ট এলাকাপেনেরেন্ট ওয়াশের বৈশিষ্ট্যগুলি বিচার করার জন্য।

• পিএসএম-৫ প্যানেল দুটি সংস্করণে পাওয়া যায়। উভয় সংস্করণ স্পেসিফিকেশন অনুযায়ী নির্মিত হয়ঃ
  • গ্রিট ব্লাস্ট টাইপ- এর একটি ক্রোম স্ট্রিপ রয়েছে যা পৃষ্ঠকে ম্লান করার জন্য হালকাভাবে গ্রিন্ট ব্লাস্ট করা হয়েছে।
  • মসৃণ টাইপ- দ্বিতীয় সংস্করণের ক্রোমযুক্ত স্ট্রিপটি গ্রিন্ট ব্লাস্ট করা হয় না।
• পিএসএম-৫ প্যানেল প্রক্রিয়াকরণ দৈনিক সিস্টেম চেক করার জন্য মিল-এসটিডি-৬৮৬৬ এবং এএসটিএম ই-১৪১৭ প্রয়োজনীয়তা পূরণ করে।

PSM-5 পরীক্ষার ব্লক ব্যবহার

'পেনট্রেশন সিস্টেম মনিটরিং টেস্ট ব্লক' তরল অনুপ্রবেশ পরিদর্শন সিস্টেমের অবিচ্ছিন্ন কর্মক্ষমতা দ্রুত নির্ধারণের একটি পদ্ধতি প্রদান করতে পারে।যা সিস্টেমের বিভিন্ন কারণকে প্রতিফলিত করতে পারে. ️ রাসায়নিক এজেন্ট, পরিষ্কারের এজেন্ট, শুকানোর বাক্স এবং বিকাশকারী এজেন্টগুলি স্বাভাবিক বা না। পিএসএম -৫ পরীক্ষার ব্লক, যা পরিচিত ত্রুটি স্ট্যান্ডার্ড ব্লক হিসাবেও পরিচিত,প্রতিটি ফ্যাক্টরের পারফরম্যান্সের হঠাৎ ক্ষতি প্রকাশ করতে পারে, যার ফলে অপারেটরকে সিস্টেমের পারফরম্যান্সের ব্যর্থতার বিষয়ে সতর্ক করা হয় যাতে ত্রুটি এবং বাদ দেওয়া এড়ানো যায়।পিএসএম-৫ টেস্ট ব্লক হল মিল-এসটিডি-৬৮৬৬ এবং এএসটিএম ই১৪১৭ এর প্রয়োজনীয়তা পূরণের জন্য পারমিটেশন পরিদর্শনের জন্য সবচেয়ে বাস্তব সরঞ্জাম, এবং এটি P&WA TAM146040 এর প্রয়োজনীয়তাও পূরণ করে।

PSM-5 পরীক্ষার ব্লকের আকৃতি এবং গঠন

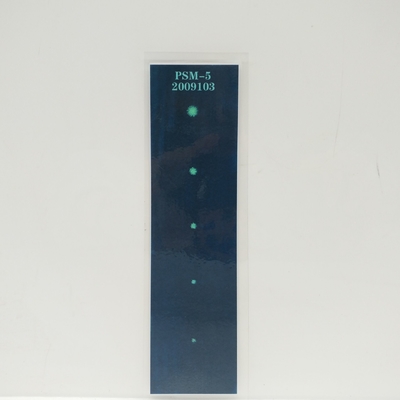

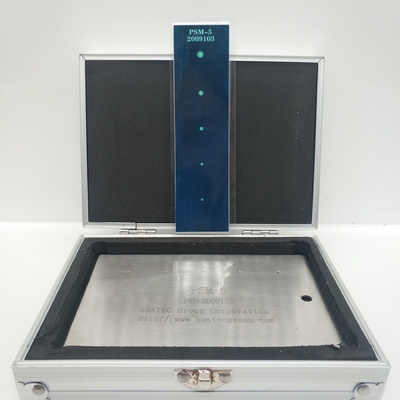

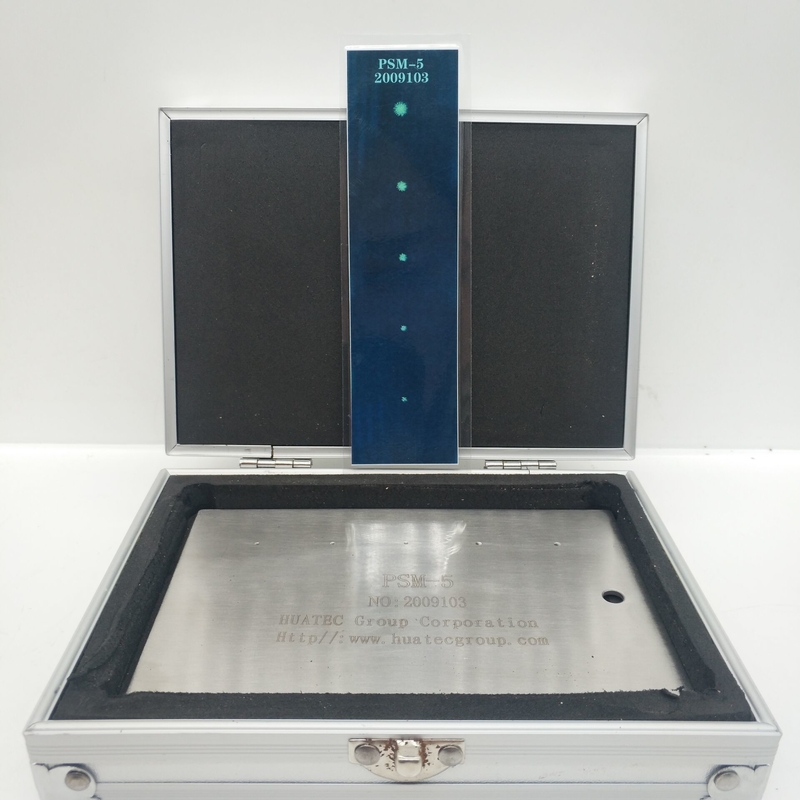

পিএসএম-৫ টেস্ট ব্লকটি পিএন্ডডব্লিউএ স্ট্যান্ডার্ড অনুযায়ী তৈরি করা হয়েছে, এর ম্যাট্রিক্সটি স্টেইনলেস স্টিলের, পৃষ্ঠটি দুটি অংশে বিভক্তঃ ক্রোমিং জোন এবং গার্ন ব্লাভিং জোন,ক্রোম প্লাটিং জোনের উপর সমানভাবে বন্টন করা বিভিন্ন আকারের 5 রেডিয়েটিং ফাটল রয়েছে, এর আকৃতি এবং আকার চিত্র ১-এ দেখানো হয়েছে। পরীক্ষার ব্লকের ৫টি বিকিরণকারী ফাটলের নিদর্শনটি তারকা আকৃতির বৃত্ত বা রেডিয়াল আকৃতির। ক্রোমিং এলাকাটি পোলিশ মিরর,এবং বালি ফুঁয়ের ক্ষেত্রটি মাঝারি রুক্ষতা.
