এসআরটি-৭১৫০ পৃষ্ঠতল রুক্ষতা কনট্যুর গ্রাফ তরঙ্গবিশিষ্টতা প্রোফাইলোমিটার ইন্টিগ্রেটেড টেস্টিং মেশিন

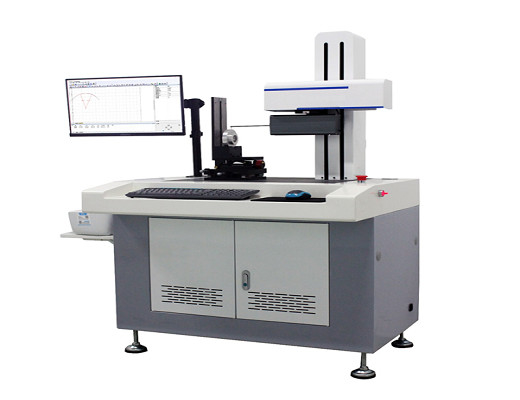

এসআরটি-৭১৫০ একটি ইন্টিগ্রেটেড পরিমাপ যন্ত্র যা পৃষ্ঠের রুক্ষতা এবং কনট্যুর পরিমাপের জন্য ব্যবহৃত হয়।
বিভিন্ন workpieces এর পৃষ্ঠ রুক্ষতা এবং প্রোফাইল উচ্চ নির্ভুলতা গ্রিটিং পরিমাপ সিস্টেম, উচ্চ নির্ভুলতা গ্রাইন্ডিং গাইড রেল ব্যবহার করে পরিমাপ এবং বিশ্লেষণ করা হয়,উচ্চ পারফরম্যান্স নন-কন্টাক্ট লিনিয়ার মোটর, উচ্চ পারফরম্যান্স রুক্ষতা পরিমাপ মডিউল, উচ্চ পারফরম্যান্স কম্পিউটার কন্ট্রোল সিস্টেম প্রযুক্তি এবং নিখুঁত মাল্টি-ফাংশনাল সফটওয়্যার।
ডিভাইসটি বিভিন্ন যান্ত্রিক অংশের বিভিন্ন পরামিতিগুলি পরিমাপ করতে পারে, যেমন সরল লাইন এবং ক্রস-সেকশন প্রোফাইল পরামিতি, পৃষ্ঠের তরঙ্গের পরামিতি, রুক্ষতার পরামিতি ইত্যাদি।
এটা তোলে সরলতা, ঢাল, কোণ প্রক্রিয়াকরণ, বৃত্ত প্রক্রিয়াকরণ পরিমাপ করতে পারেন (সোজা লাইন থেকে স্পর্শকাতর লাইন দূরত্ব, বৃত্ত কেন্দ্র থেকে বৃত্ত কেন্দ্র দূরত্ব, আর্ক ব্যাসার্ধ,ক্রসপয়েন্ট থেকে বৃত্তের কেন্দ্র পর্যন্ত দূরত্ব, বৃত্তের কেন্দ্র থেকে সরলরেখা দূরত্ব ), পয়েন্ট লাইন প্রক্রিয়াকরণ (বিভাজন বিন্দু থেকে সরলরেখা দূরত্ব, বিভাজন বিন্দু থেকে বৃত্তের কেন্দ্র দূরত্ব,দুটি সোজা রেখার ছেদপয়েন্ট, ছেদ পয়েন্ট থেকে ছেদ পয়েন্ট দূরত্ব ), লোগারিদমিক বক্ররেখা, খাঁজ প্রস্থ, খাঁজ গভীরতা, খাঁজ প্রান্ত দূরত্ব, খাঁজ কেন্দ্র দূরত্ব, ঢাল, অনুভূমিক দূরত্ব,বিভিন্ন অংশের উল্লম্ব দূরত্ব এবং অন্যান্য আকৃতি পরামিতি.
এটি ভারবহন শিল্প, যান্ত্রিক প্রক্রিয়াকরণ, অটোমোবাইল, মোটরসাইকেল, যথার্থ হার্ডওয়্যার, যথার্থ সরঞ্জাম, ছাঁচ, সরঞ্জাম, অপটিক্যাল উপাদান এবং অন্যান্য শিল্পের জন্য উপযুক্ত।
টেকনিক্যাল প্যারামিটারঃ
| প্রকল্পের মডেল |
এসআরটি-৭১৫০ |
|
এক্স অক্ষ
স্লাইডিং লিনিয়ার গাইড রেল
|
গতির নির্ভুলতা |
≤0.5μm /80mm |
|
এক্স-অক্ষের অবস্থান
গ্রিটিং রুলার
|
রেজোলিউশন |
0.১ মাইক্রোমিটার
|
| উত্পাদনের স্থান |
চীন |
| ডেটা সেন্সর |
রেজোলিউশন |
0.02 মাইক্রোমিটার |
| উত্পাদনের স্থান |
বিদেশে আমদানি |
| সিস্টেম রেজোলিউশন |
65536:1 |
| রৈখিক নির্ভুলতা |
≤±(১.৫+ ডোজ০.২H ডোজ) |
| বৃত্তাকার আর্ক |
≤±(2+R/8) μm |
| কোণ |
≤±2′ |
| সরলতা |
≤0.8μm/100mm |
| রুক্ষতা পরিমাপ |
| পরিমাপ পরিসীমা |
এক্স-অক্ষ |
রাঃ0.01 - 10 μm |
| Z1 অক্ষ |
±৫০০ মাইক্রোমিটার |
| মূল্যায়ন পরামিতি |
রুক্ষতা মূল্যায়ন পরামিতিঃRa,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及 Rmr ((c);
রিপল ডিগ্রি মূল্যায়ন পরামিতিঃWa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c);
মূল কনট্যুর মূল্যায়ন পরামিতিঃPa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c))
|
| নমুনা গ্রহণের দৈর্ঘ্য-L |
0.08,0.25,0.8,2.5,8 ((মিমি); |
| মূল্যায়নের সময়কাল |
GB / T10610-2009 মান বাস্তবায়ন অনুযায়ী |
| সূচক ত্রুটি |
±৫% |
| নির্দেশের পুনরাবৃত্তিযোগ্যতা |
২% |
| পিরফাইল পরিমাপ |
| পরিমাপ পরিসীমা |
এক্স-অক্ষ |
≤১৫০ মিমি |
| জেড-অক্ষ |
≤300mm ((ব্যবহারকারীর প্রয়োজন অনুযায়ী নিয়ন্ত্রিত হতে পারে) |
| Z1 |
≤40 মিমি |
| টেবিলের গতি |
0.05-0.8mm/s (চারটি গিয়ার, স্বয়ংক্রিয় গতি নিয়ন্ত্রণ) |
| কাজের পরিবেশ |
কাজের তাপমাত্রাঃ 10°C-30°C ((স্বাভাবিক তাপমাত্রা)
আর্দ্রতা ২০-৮০% আরএইচ কোন স্পষ্ট কম্পনের উৎস নেই
|
| প্রয়োজনীয় পাওয়ার সাপ্লাই |
220V 50Hz 0.5Kw পৃথক গ্রাউন্ডিং তার |
| যন্ত্রের আকার (দৈর্ঘ্য × প্রস্থ × উচ্চতা) |
980×740×1500 ((মিমি) |
| যন্ত্রের ওজন |
প্রায় ১২০ কেজি |
ব্যবহারের জন্য পরিবেশগত প্রয়োজনীয়তা
- শক্তি চাহিদাঃ প্রায় 500W
- এসি পাওয়ারঃ 220V ± 10%, 50Hz
- পরিবেশগত প্রয়োজনীয়তাঃ তাপমাত্রা - 10 ~ 30 °C;
- আপেক্ষিক আর্দ্রতাঃ < ৮৫%
- ইনস্টলেশন সাইটে কোন স্পষ্ট কম্পন উৎস নেই
- পৃথক গ্রাউন্ডিং তার
- রুমের চারপাশে ধুলো, কম্পন, শব্দ, বায়ু প্রবাহ, ক্ষয়কারী গ্যাস এবং শক্তিশালী চৌম্বক ক্ষেত্র থাকা উচিত নয় যা পরিমাপকে প্রভাবিত করতে পারে। সর্বোচ্চ স্থল কম্পন RMS: < 50HZ 2.5μm/s > 50HZ 5.0μm/s
পণ্যের স্ট্যান্ডার্ড কনফিগারেশনঃ
|
অংশের নাম
|
প্রকল্পের নাম |
| যান্ত্রিক অংশ |
হোস্ট ইনস্ট্রুমেন্ট ফ্রেম x1 |
| মার্বেল ওয়ার্কিং টেবিল x1 |
| ইউনিভার্সাল যথার্থতা সমন্বয় টেবিল x1 |
| কলাম সিস্টেম x1 |
| অনুভূমিক গাইড রেল চলমান ডিভাইস x1 |
| বৈদ্যুতিক অংশ |
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা x1 |
| লিনিয়ার গ্রিড x1 |
| ইন্ডাক্ট্যান্স সেন্সর x1 |
| কম্পিউটার x1 |
| এইচপি ইঙ্কজেট প্রিন্টার x1 |
| বিশেষ পরিমাপ সফটওয়্যার x1 |
|
স্ট্যান্ডার্ড অংশ
|
স্ট্যান্ডার্ড আকারের বল x1 |
| উচ্চমানের ব্লক x2 |
| রুক্ষতা পরিমাপের মানক ব্লক x1 |
| সুই |
প্রোব এবং পরিমাপ সুই x4
(দুইটি হাতুড়ি আকৃতির, দুটি পিন্ড)
|
| অন্যান্য |
স্ট্যান্ডার্ড টুলবক্স x1 |
