টিজি-এম৭০ ম্যাগনেটিক ক্রপ ক্ষয় ঘনত্ব পরিমাপ সিস্টেম

টিজি-এম৭০ ম্যাগনেটিক ক্রপ ক্ষয় ঘনত্ব পরিমাপ সিস্টেম

1. কনফিগারেশন

2. সংক্ষিপ্তপ্রবর্তন

এই সিস্টেমএটি দূরবর্তী নিয়ন্ত্রণ সিস্টেমের মাধ্যমে উচ্চ উচ্চতা প্রাচীর বেধ জারা দ্রুত সনাক্ত করতে পারেন.

• বিরল পৃথিবীর উচ্চ-শক্তি স্থায়ী চৌম্বক চাকা ব্যবহার করে, এমনকি যদি অপ্রত্যাশিত বিদ্যুৎ ব্যর্থতা হয়, এটি সনাক্ত পৃষ্ঠ থেকে পড়া হবে না। এটি অনুভূমিক কাজ করতে পারেন,ফেরোম্যাগনেটিক উপাদানগুলির পৃষ্ঠের উল্লম্ব এবং বিপরীত বহু-অবস্থান আন্দোলন.
• দ্রুত স্ক্রিনিং এবং প্রাচীর ক্ষয় বিরুদ্ধে অবস্থান জন্য ইলেক্ট্রোম্যাগনেটিক অতিস্বনক বেধ জোন ইনস্টল করুন
• ঘনত্ব ক্ষয় পরীক্ষা করার জন্য এলাকাটি সঠিকভাবে স্ক্যান করা।
• A স্ক্যান এবং B স্ক্যান ডিসপ্লে মেলে
• ভিডিও ক্যামেরা দিয়ে সজ্জিত, সময়মত পরিদর্শন পৃষ্ঠের ভিডিও পরিস্থিতি পর্যবেক্ষণ করতে পারেন।
• রিমোট কন্ট্রোল সিস্টেম স্ক্যানিং দিক নিয়ন্ত্রণ করতে, এবং এটি পূর্বনির্ধারিত স্ক্যানিং দিক হতে পারে।

3. দুই চাকা চৌম্বকীয় ক্রলার অক্ষর

দুই চাকার চৌম্বকীয় ক্রলার একটি উন্নত যন্ত্র যা বিভিন্ন ধরনের অ-ধ্বংসাত্মক পরীক্ষার সরঞ্জাম বহন করতে পারে।এটি পেট্রোকেমিক্যালের মতো অনেক ক্ষেত্রে প্রচুর সংখ্যক সাইট সেটেলমেন্ট অভিজ্ঞতা অর্জন করেছে।, পাত্র বিশেষ পরিদর্শন, এবং বৈদ্যুতিক শক্তি. এটা পাইপ নীচে, কনুই বা তিনটি লিঙ্ক এবং অন্যান্য জারা মধ্যে ইলেকট্রোম্যাগনেটিক আল্ট্রাসাউন্ড বহন করতে পারে,ক্ষয় আরো গুরুতর এলাকায় পরিদর্শন বা বি স্ক্যান বেধ পরিমাপ করতে, শিল্প ক্ষেত্র পাইপ জারা সনাক্তকরণ বিশেষজ্ঞদের বলা হয়

দুই চাকার চৌম্বকীয় ক্রলার নিম্নলিখিত বৈশিষ্ট্য আছেঃ কম্প্যাক্ট গঠন, উচ্চ নমনীয়তা, চৌম্বকীয় স্তন্যপান, উচ্চ নিয়ন্ত্রণ নির্ভুলতা, উন্নত সনাক্তকরণ প্রযুক্তি, সামঞ্জস্যপূর্ণ ভিডিও সনাক্তকরণ,এবং অনন্য প্রোব উত্তোলন প্রক্রিয়া. পাইপ, পাত্রে এবং প্লেট ক্ষয় স্বয়ংক্রিয় সনাক্তকরণ জন্য

1) কমপ্যাক্ট কাঠামো এবং উচ্চ নমনীয়তা

কমপ্যাক্ট এবং সূক্ষ্ম নকশা এটি সহজেই বিভিন্ন ধরণের ফেরোম্যাগনেটিক পাইপ এবং পাত্রে ক্ষয় সনাক্তকরণ সম্পাদন করতে দেয়।চৌম্বকীয় গুলি 350mm (দৈর্ঘ্য) × 140mm (প্রস্থ) × 130mm ((উচ্চতা) এবং 5 এর চেয়ে কম ওজন.5 কেজি। অনন্য দুই চাকা কাঠামো ন্যূনতম 100mm সঙ্গে পাইপ উপর অবাধে হাঁটা সম্ভব করে তোলে।ন্যূনতম বাঁক ব্যাসার্ধ 400mm এবং 100mm একটি ন্যূনতম বাঁক ব্যাসার্ধ সঙ্গে কনুই সহজে পাস করা যেতে পারেঅতএব, দুই চাকার চৌম্বকীয় ক্রলিং আন্দোলন এবং স্ক্যানিংয়ের সুযোগ ব্যাপকভাবে প্রসারিত হয়েছে।

2) চৌম্বকীয় শোষণ সুপার

নকশা অনুযায়ী, এটি উচ্চ শক্তি স্থায়ী চুম্বক তৈরি করতে চুম্বকীয় বিরল পৃথিবীর চুম্বক ব্যবহার করে।সনাক্তকৃত পৃষ্ঠ থেকে গাড়ির দেহের পতনের কোন বিপদ নেই. অতএব, দুই চাকা চৌম্বকীয় crawler নিরাপদে অনুভূমিক, উল্লম্ব, এবং বিপরীত অবস্থান স্ক্যান করতে পারেন। দুই চাকা চৌম্বকীয় crawler সর্বোচ্চ উল্লম্ব লোড 5kg হয়,যার মানে ৫ কেজি ওজন টেনে নিলে কোন উল্লম্ব গতির প্রভাব পড়বে না.

3) উচ্চ নিয়ন্ত্রণ নির্ভুলতা

দুই চাকা চৌম্বকীয় crawler গতি 0-6m / মিনিট এবং একটি ধ্রুবক গতিতে এগিয়ে যেতে পারেন, স্পষ্টতা এনকোডার দ্বারা সনাক্তকরণ ফাঁক সেটিং ফাংশন অর্জন করতে পারেন,ব্যবহারকারীর সনাক্তকরণের চাহিদা আরও ভালভাবে পূরণ করতে পারেউদাহরণস্বরূপ, গ্রাহককে 50 মিমি প্রতি একটি ফাঁক সনাক্তকরণ প্রক্রিয়া সম্পাদন করতে হবে কোণের পিছনে একটি বিন্দুতেঃ নিয়ামক প্রোগ্রাম করা যেতে পারে,এবংদুই চাকা চৌম্বকীয় আরোহণ পরিচালিত এবং প্রতি 50mm পরিদর্শন করা যেতে পারে. সনাক্তকরণের দক্ষতা এবং নির্ভুলতা উন্নত করা।

4) উন্নত সনাক্তকরণ প্রযুক্তি

ঐতিহ্যগতভাবে, পাইজো ইলেকট্রিক বেধ ঐতিহ্যগত বেধ পরিমাপের জন্য ব্যবহৃত হয়,এবং এটি অনেক ক্ষেত্রে পরিদর্শন কর্মীদের জন্য একটি নির্দিষ্ট অসুবিধা এবং শক্তি নিয়ে আসে।. পাইজো ইলেকট্রিক আল্ট্রাসোনিক বেধ পরিমাপের ম্যানুয়াল পরিদর্শন পদ্ধতির নিম্নলিখিত অসুবিধা রয়েছেঃ (1) ওয়ার্কপিসের পৃষ্ঠের পেইন্ট স্তর বা অক্সাইড স্তরটি পোলিশ করা দরকার,এবং পরীক্ষা শেষ হওয়ার পর পৃষ্ঠ পুনরুদ্ধার করা প্রয়োজন. কার্যকারিতা অত্যন্ত কম; (2) ঐতিহ্যগত অতিস্বনক একটি সংযোগকারী এজেন্ট সঙ্গে আবৃত করা আবশ্যক, যা সাইট অবস্থার উপর খুব কঠোর হয়।একটি স্থায়ী প্ল্যাটফর্ম নির্মাণ করা আবশ্যক, যা ব্যয়বহুল এবং সময়সাপেক্ষ; (4) উচ্চ তাপমাত্রায় ব্যবহারের সময় পরীক্ষা করা কঠিন।

উন্নত স্বয়ংক্রিয় ক্রলিং (বৈদ্যুতিন চৌম্বকীয় অতিস্বনক) দেয়াল বেধ ক্ষয় সনাক্তকরণ সিস্টেম ব্যবহার করে, উপরে উল্লিখিত ক্লান্তিকর সমস্যা সমাধান করা হবে,এবং সনাক্তকরণের নির্ভুলতা ঐতিহ্যগত পিজো ইলেকট্রিক অতিস্বনক সঙ্গে তুলনীয়. কোন কাঠামো নির্মাণের প্রয়োজন নেই, জারা বিরোধী স্তর পোলিশ করার প্রয়োজন নেই, কোন সংযোগকারী এজেন্ট ছাড়া, মাটিতে রিমোট কন্ট্রোল মাধ্যমে,উচ্চ গতির পাইপ প্রাচীর জারা দ্রুত পজিশনিং স্ক্রিনিং এবং ঘন স্ক্যানিং সঠিক পরিমাপ অর্জন. সনাক্তকরণের নির্ভুলতা নিশ্চিত করার সময়, এটি সনাক্তকরণের দক্ষতা ব্যাপকভাবে উন্নত করে এবং সনাক্তকরণের ব্যয় হ্রাস করে।

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) দুই চাকাযুক্ত চৌম্বকীয় ক্রলার অনিবার্যভাবে যান্ত্রিক ক্রিয়াকলাপের সাথে মুখোমুখি হয় যা জারা পয়েন্ট সনাক্তকরণ বা বি-স্ক্যান পরিদর্শন সম্পাদন করার সময় প্রোব উত্তোলন প্রয়োজন।পয়েন্টের বেধ পরিমাপ করার সময়, পরিমাপ একই নির্দিষ্ট বিন্দুতে সঞ্চালিত করা প্রয়োজন। প্রতিটি বিন্দুর তথ্য পাওয়া যায় যখন জরিপটি মাপতে হবে এমন পৃষ্ঠের উপর অবতরণ করে। অতএব,সর্বাধিক সঠিক বিন্দু অর্জন করতে জোনের ফাংশন উত্তোলন করা যেতে পারে. বেধের মান. যখন পরিমাপের বস্তুর উপর একটি বি-স্ক্যান সম্পাদন করা হয়, যদিও প্রোবটি পৃষ্ঠের কাছাকাছি থাকে, যদি ওয়েডের অবশিষ্ট উচ্চতা বড় হয়,জোনটি উত্তোলন করা প্রয়োজন এবং straddledঅতএব, প্রোব এর উত্তোলন এবং নিচে ফাংশন খুব গুরুত্বপূর্ণ।

4. বৈদ্যুতিন চৌম্বকীয় অতিস্বনক বেধ পরিমাপ ইউনিট

বৈদ্যুতিন চৌম্বকীয় অতিস্বনক EMAT এবং ঐতিহ্যগত পিজো ইলেকট্রিক অতিস্বনক অতিস্বনক শ্রেণীর অন্তর্গত। তাদের মৌলিক পার্থক্য ট্রান্সডুসারগুলির পার্থক্যের মধ্যে রয়েছে।পাইজো ইলেকট্রিক অতিস্বনক ট্রান্সডুসার একটি পাইজো ইলেকট্রিক ওয়েফারের পাইজো ইলেকট্রিক প্রভাবের উপর নির্ভর করে অতিস্বনক তরঙ্গ নির্গত এবং গ্রহণ, যখন EMATs অতিস্বনক তরঙ্গ প্রেরণ এবং গ্রহণের জন্য ইলেকট্রোম্যাগনেটিক প্রভাব (magnetostrictive force, Lorentz force) উপর নির্ভর করে,এবং তার শক্তি রূপান্তর হয় ত্বকের স্তর সরাসরি workpiece এর পৃষ্ঠের উপরঐতিহ্যগত পাইজো ইলেকট্রিক আল্ট্রাসোনিক পরীক্ষার কাজ টুকরা পৃষ্ঠের সমাপ্তি উপর একটি উচ্চ প্রয়োজনীয়তা আছে।ইলেকট্রোম্যাগনেটিক অতিস্বনক পরীক্ষার কাজের টুকরা পৃষ্ঠের উপর একটি কম প্রয়োজনীয়তা আছে, যা ওয়ার্কপিসের পৃষ্ঠকে পেইন্ট, লেপ এবং অসামঞ্জস্যের অনুমতি দেয়। প্রচলিত আল্ট্রাসাউন্ডের তুলনায়। ইলেক্ট্রোম্যাগনেটিক আল্ট্রাসাউন্ডের নিম্নলিখিত সুবিধা রয়েছে

• স্পর্শহীন সনাক্তকরণ, কোনও সংযোগকারী এজেন্ট নেই (প্রায় 4 মিমি পর্যন্ত উত্তোলন)
• পৃষ্ঠের জন্য প্রয়োজনীয়তা উচ্চ নয়, পৃষ্ঠের রুক্ষতা সনাক্ত করা যেতে পারে, অক্সাইড স্কেল, লেপ, লেপ এবং অন্যান্য workpieces সঙ্গে
• দ্রুত সনাক্তকরণ

পাইজো ইলেকট্রিক আল্ট্রাসোনিক EMAT

ক্রিস্টাল চুম্বক

কপলিং এজেন্ট ইলেক্ট্রোম্যাগনেটিক কয়েল

কম্পন এডি বর্তমান চৌম্বকীয় ক্ষেত্র

অতিস্বনক অতিস্বনক

ইএমএটি

ঐতিহ্যবাহী পাইজো ইলেকট্রিক অতিস্বনক প্রযুক্তি EMAT প্রযুক্তি

বিশেষ করে উচ্চ গতির, অনলাইন এবং স্বয়ংক্রিয় সনাক্তকরণের জন্য উপযুক্ত

বিশেষ করে উচ্চ তাপমাত্রার পরিবেশের জন্য স্যুট

উচ্চ গতি এবং উচ্চ তাপমাত্রা পরিবেশে ঐতিহ্যগত পিজো ইলেকট্রিক আল্ট্রাসোনিক প্রযুক্তি এবং EMAT প্রযুক্তির প্রযুক্তিগত তুলনা।

EMAT প্রযুক্তি বিভিন্ন কাঠামো, ইস্পাত বার, ইস্পাত প্লেট, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিল, ইস্পাত স্টিলএবং স্টীল পাইপ (বিহীন স্টীল পাইপ সহ), তেল গ্যাস, welded পাইপ, ইত্যাদি) রুম তাপমাত্রা এবং উচ্চ তাপমাত্রায়।

5. কার্যকরী বৈশিষ্ট্য

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• পৃষ্ঠের পলিশিং, অ্যান্টি-কোরোসিওন লেপ এবং ভাসমান মরিচা প্রবেশ করতে পারে না, এবং সংযোগকারী এজেন্টের প্রয়োজন নেই।
• ★স্থলতা পরিমাপ 4mm পর্যন্ত পুরু পৃষ্ঠ ক্ষয়, পেইন্ট, ক্ষয় এবং অন্যান্য লেপ অনুপ্রবেশ করতে পারে,উপকরণ দ্বারা প্রদর্শিত ধাতব বস্তুর বেধ লেপ বেধ গণনা বিবেচনা করার প্রয়োজন নেই.
• ★অনির্বিঘ্নতা (পরীক্ষিত বস্তুর তুলনায় ট্রান্সডুসার/জোন্ডের স্বাভাবিকতা) ±25 পর্যন্ত^o, প্রোব স্থাপন করার পর কম উল্লম্বতা
• ★সোন্ড বৈদ্যুতিক উত্তোলন প্রক্রিয়া সঙ্গে, জোন বাধা যেমন welds এবং bulges অতিক্রম করার সময় উত্থাপিত করা যেতে পারে, তিনি হচ্ছে এড়াতে
• আমি ফিরে এসেছি।
• ★স্থলতা পরিমাপের ফলাফলগুলি ডিজিটাল মানের আকারে, এ-স্ক্যান ফর্ম, সময় ভিত্তিক বি-স্ক্যান চিত্র ফর্ম এবং দূরত্ব ভিত্তিক (এনকোডার) বি-স্ক্যান চিত্র ফর্ম প্রদর্শিত হতে পারে।
• ★ বিশেষজ্ঞ বুদ্ধিমত্তা অ্যালগরিদম ব্যবহার করে, বেধ পরিমাপের তিনটি মোড রয়েছেঃ স্বয়ংক্রিয় মোড, একক গেট ম্যানুয়াল মোড (একক পিক পদ্ধতি পরিমাপ),এবং ডুয়াল গেট ম্যানুয়াল মোড (পিক-পিক পদ্ধতির পরিমাপ)এটি মানবিক কারণগুলির প্রভাবকে ব্যাপকভাবে হ্রাস করে এবং অপারেশন ধাপগুলিকে সহজ করে তোলে।
• মৌলিক উপকরণগুলির শেয়ার তরঙ্গ গতির অন্তর্নির্মিত ডাটাবেস এবং শেয়ার তরঙ্গ গতির মান কাস্টমাইজ করতে পারে
• তথ্য বিশ্লেষণ এবং প্রক্রিয়াকরণ সহজ করার জন্য সরাসরি পরিদর্শন রেকর্ড তালিকা এবং বেধ মান তালিকা প্রকাশ করুন।

6. প্রযুক্তিগত পরামিতি

• ★ডিটেকশন কন্ট্রোল ক্যাবলঃ ২৫ মিটার
• ★অবজেক্টের পৃষ্ঠের সর্বনিম্ন বক্রতার ব্যাসার্ধ পরিমাপ করা হয়ঃ লম্বা অক্ষ≥50mm এবং পরিধি≥125mm
• বেধ পরিমাপঃনির্ভুলতা ০.০৪ মিমি, ব্যাপ্তি ২~১২০ মিমি (স্টিল)
• ★কাজের দূরত্ব / উত্তোলনঃ ≤4mm
• ★পরিমাপের অ-প্রতিদক্ষতা (পরীক্ষিত বস্তুর তুলনায় ট্রান্সডুসার/সোন্ডের জন্য স্বাভাবিক): ± 25^o
• উত্তেজনার ফ্রিকোয়েন্সি: ৩.০-৫.০ মেগাহার্টজ,মাপ গতিঃ ১৬-১ বার/সেকেন্ড
• শব্দ গতি পরিসীমাঃ1000~9999 মি/সেকেন্ড, সামঞ্জস্য বৃদ্ধিঃ 1 মি/সেকেন্ড
• গেট ফাংশনঃ স্বয়ংক্রিয় গেট, ম্যানুয়াল একক গেট, ম্যানুয়াল ডাবল গেট
• ★ভিডিও মনিটরিংঃ উভয় সামনে এবং পিছন দৃষ্টি দ্বৈত ক্যামেরা, গতিশীল এবং স্ট্যাটিক পিক্সেল 3 মিলিয়ন / 2304×1296
• স্বাভাবিক তাপমাত্রা চৌম্বকীয় প্রোবঃ দুর্বল বা কম স্থায়ী চুম্বক, চৌম্বকীয় স্তন্যপান≤15N, বৃত্তাকার Φ30× উচ্চতা 44mm, ওজন≤80g
• ★ক্রলিং ডিভাইসের শরীরের আকার এবং ওজন (প্রায়): L380×W130×H120mm,6kg
• কাজের তাপমাত্রা:-১০ ~ +৫০°C

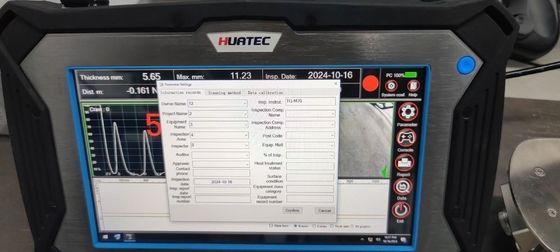

7. পরিমাপ বিশ্লেষণ সফটওয়্যার

• একযোগে ঘনত্ব প্রদর্শন, A, B স্ক্যান ফলাফল
• তথ্য বিশ্লেষণ এবং প্রক্রিয়াকরণ সহজ করার জন্য সরাসরি একটি পরীক্ষার রেকর্ড, ★ বেধ মান তালিকা
• ★উইন৭/১০ (৩২/৬৪ বিট) অপারেটিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ

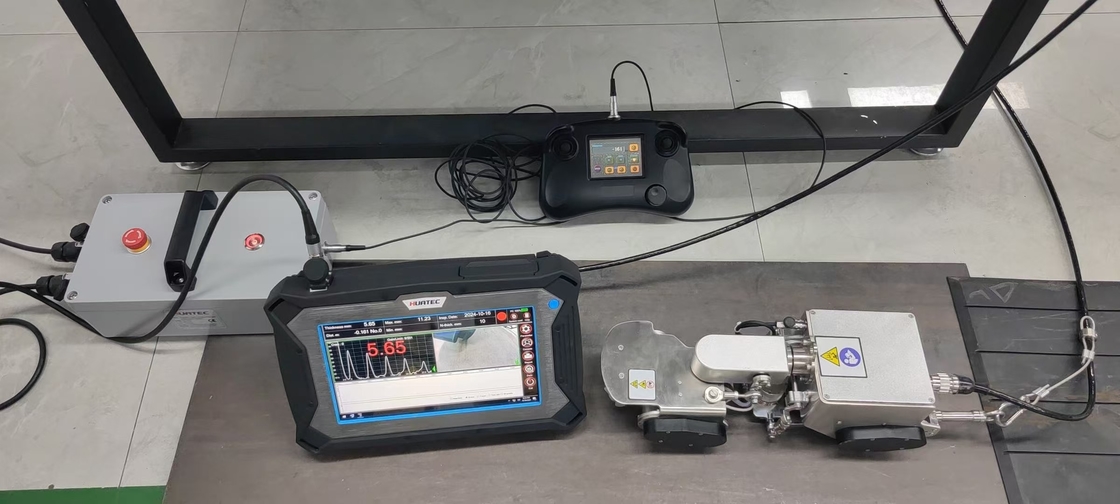

8. প্যাকিং তালিকা

• পরীক্ষার হোস্ট/উপরের কম্পিউটার১টি সেট
• HUATEC TG-M70 দুই চাকার চৌম্বকীয় ক্রলার (ভিডিও এবং বেধ পরিমাপ মডিউল অন্তর্ভুক্ত) 1 সেট
• পাওয়ার সাপ্লাই এবং কন্ট্রোল বক্স১ টুকরা
• কন্ট্রোল হ্যান্ডেল১ টুকরা
• পরীক্ষার নিয়ন্ত্রণ ক্যাবল১ সেট
• স্ট্যান্ডার্ড টেস্ট ব্লক (কার্বন ইস্পাত বৃত্তাকারΦ30 × বেধ 10mm) 1 টুকরা
• শক প্রতিরোধী শিপিং কেস 1 টুকরা
• সুরক্ষা দড়ি ড্রপ প্রতিরোধক১ টুকরা (বিকল্প)
