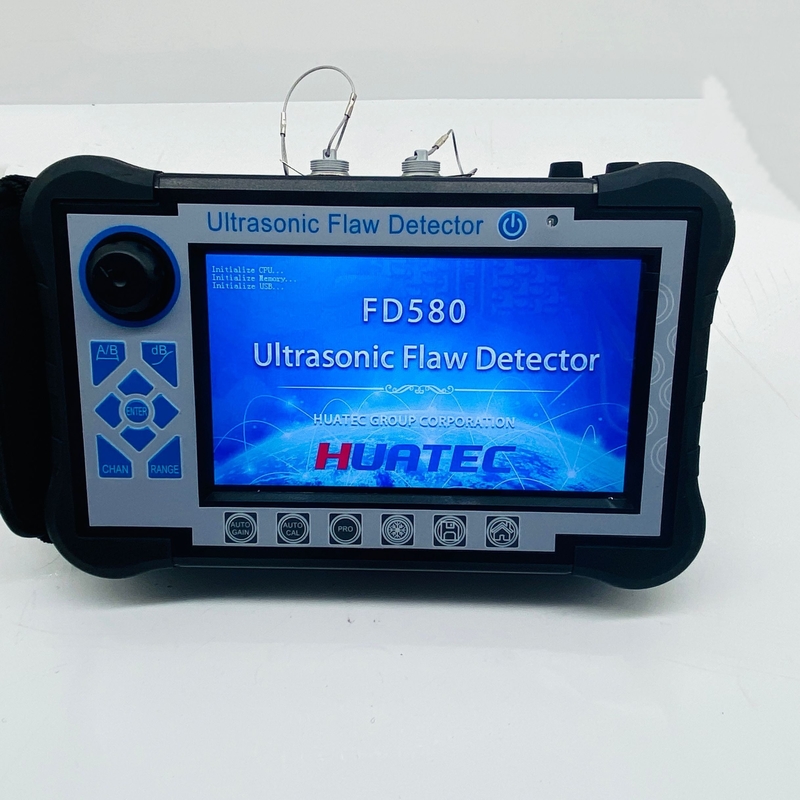

FD580 ডিজিটাল টাচ স্ক্রিন অতিস্বনক ফাটল ত্রুটি ডিটেক্টর
পরিচিতি
ডিজিটাল আল্ট্রাসোনিক ত্রুটি ডিটেক্টর উন্নত ধরনের, যা টাচ স্ক্রিন, দ্রুত, সহজে এবং ক্ষতি ছাড়া, সঠিকভাবে সনাক্ত করতে পারেন, অবস্থান,কাজের টুকরো ভিতরে বিভিন্ন ত্রুটি মূল্যায়ন এবং নির্ণয় যেমনঃএটি বিদ্যুৎ শক্তি, পেট্রোকেমিক্যাল, বয়লার এবং চাপ জাহাজ, ইস্পাত কাঠামো, এয়ারস্পেস, রেল পরিবহন, ইত্যাদিতে প্রয়োগ করা হয়েছেগাড়িএটি অ-ধ্বংসাত্মক পরীক্ষার শিল্পের জন্য একটি অপরিহার্য হাতিয়ার।
টেকনিক্যাল স্পেসিফিকেশন
| প্রদর্শন |
৭ ইঞ্চি টিএফটি রঙিন স্ক্রিন, ৮০০*৪৮০ রেজোলিউশন |
| অপারেশন মোড |
বোতাম, ঘোরানো, টাচ স্ক্রিন |
| পাওয়ার সাপ্লাই |
লিথিয়াম-আয়ন ব্যাটারি |
| ব্যাটারির ধারণ ক্ষমতা |
5.0Ah |
| পাওয়ার ভোল্টেজ |
১২ ভোল্ট |
| শক্তির পরিমাণ |
1 |
| কাজের সময় |
≥ ৮ ঘন্টা |
| অ্যাডাপ্টারের ইনপুট |
DC100 √ 240V 50Hz/60Hz |
| অ্যাডাপ্টারের আউটপুট |
এসি ১২ ভোল্ট |
| অ্যাডাপ্টারের শক্তি |
৩৬ ওয়াট |
| তথ্য সংরক্ষণ |
এসডি কার্ড (১৬ জি) |
| এলার্ম |
1 |
| কাজের তাপমাত্রা |
-১০°সি ০৪৫°সি |
| সংরক্ষণ তাপমাত্রা |
-২০°সি ০৬০°সি |
| আইপি গ্রেড |
আইপি ৬৫ |
| মাত্রা |
২৪৫*১৫৫*৫৫ মিমি |
| ওজন |
1.১৮ কেজি (ব্যাটারি সহ) |
| প্রচলিত ইউটি মডেল |
| প্রোব সংযোগকারী প্রকার |
LEMO 00 |
| চ্যানেলের ধরন |
একক চ্যানেল |
| চ্যানেল নাম্বার |
৫০০ গ্রুপ (স্কেল করা যায়) |
| পলস টাইপ |
নেতিবাচক ধারালো তরঙ্গ |
| ট্রান্সমিট ভোল্টেজ |
50 ¢ 350 ভোল্ট, 50 ভোল্টের ধাপে |
| ডাম্পিং |
৫৬০Ω |
| লাভ |
০-১১০ ডিবি, ধাপঃ0.5/2/6/12 ডিবি |
| সুসংগঠিততা অর্জন করুন |
-৪~+৪ |
| পৃষ্ঠের ক্ষতিপূরণ |
সমস্ত লাভ পরিসীমা |
| কাজের ফ্রিকোয়েন্সি |
0.5~20MHz; |
| প্রোব টাইপ |
একক, দ্বৈত, মাধ্যমে, নিমজ্জন টাইপ |
| ফিল্টার |
তিনটা অপশনাল:
1~4MHz/0.5~10MHz/2~20MHz
|
| সনাক্তকরণ মোড |
নেগেটিভ/পজিটিভ/দুই দিক/আরএফ |
| প্রত্যাখ্যান |
0~80%, ধাপ ১% |
| পরীক্ষার পরিসীমা |
0~15000mm,সর্বনিম্ন প্রদর্শন পরিসীমা:15mm ((স্টিলের) |
| উপাদান গতি |
১০০-২০,০০০ মিটার/সেকেন্ড |
| পালস স্থানচ্যুতি |
-১০-১০০০ মিমি |
| পি বিলম্ব |
0~200us |
| এক্স-ভ্যাল |
0~100 মিমি |
| গাইড |
ওয়েল্ড, শীট, ফোরিং পরিদর্শন |
| পরীক্ষা পয়েন্ট |
পিক/এক্স-ভ্যালু/জে ভ্যালু |
| পরিমাপ |
গেটঃঅ্যাম্প্লিচুডি,অ্যাম্প্লিচুডি ডিবি মান,রেঞ্জ,অনুভূমিক দূরত্ব,উল্লম্ব দূরত্ব,এ এবং বি গেটের মধ্যে পার্থক্য মান
Cursor:2 ক্রস কার্সার, অনুভূমিক এবং উল্লম্ব দূরত্ব পরীক্ষা করতে পারেন, এবং কার্সার মধ্যে দূরত্ব ((বি স্ক্যান ফাংশন অধীনে)
|
| গেট |
গেট স্টার্টঃ সমস্ত পরিসীমা |
| গেটের প্রস্থঃ সমস্ত পরিসীমা |
| গেট লেভেলঃ ১০-৯০%, স্টেপঃ ১% |
| বাঁক |
DAC, সর্বোচ্চ ছয়টি বক্ররেখা, NB/T 47013, GB/T 11345, GB/T 29712 এবং অন্যান্য মান পূরণ করে |
| টিসিজি, সর্বোচ্চ ছয়টি বক্ররেখা |
| এভিজি |
| অন্যান্য কার্যাবলী |
সম্পূর্ণ স্ক্রিন, কার্সার সুইচ ((রেঞ্জ/উচ্চতা/অক্ষরেখা), একক/ধারাবাহিক স্বয়ংক্রিয় লাভ ((10~100%, ধাপ 10%), ইকো তুলনা, ইকো পূর্ণ, পিক এনভেলপ, পিক মেমরি, দ্রুত স্ক্যান, বাইরের মোড, স্ক্রিনশট |
| পিক ফ্রিজ / ফাটল গভীরতা / গেট সম্প্রসারণ / বাঁকা পৃষ্ঠের পরিবর্তন / বি স্ক্যান / ফ্ল্যাট ওয়েড সিমুলেশন / ভিডিও |
| এলার্ম |
সাউন্ড এবং লাইট অ্যালার্ম |
| সংবেদনশীলতা অবশিষ্ট |
≥65dB ((২০০mm √Φ2FH,2.5PΦ20) |
| অনুভূমিক রৈখিকতার ত্রুটি |
≤0.3% |
| উল্লম্ব রৈখিকতার ত্রুটি |
≤৩% |
| প্রশস্ততা রৈখিকতা ত্রুটি |
≤±২% |
| অ্যাটেন্যুয়েটরের নির্ভুলতা |
20 ডিবি ± 1 ডিবি |
| গতিশীল পরিসীমা |
≥32dB |
| দূরবর্তী রেজোলিউশন |
≥26dB |
| গোলমাল স্তর |
<৪০×১০-৯V/ |
|
|
|
বৈশিষ্ট্য
● নিকটবর্তী এবং দূরবর্তী দূরত্ব সনাক্তকরণের প্রয়োজনীয়তা পূরণের জন্য উচ্চ নির্ভুলতা পরিমাণ এবং অবস্থান নির্ধারণ
●নিউ-ফিল্ড ব্লাইন্ড জোনটি ছোট, ছোট ব্যাসার্ধ এবং পাতলা দেয়ালযুক্ত পাইপের সনাক্তকরণের প্রয়োজনীয়তা পূরণ করতে পারে।
●স্বয়ংক্রিয় ক্যালিব্রেশন ফাংশনঃএক বোতাম স্বয়ংক্রিয় ক্যালিব্রেশন,ব্যবহার করা সহজ,স্বয়ংক্রিয় পরীক্ষার প্রোব ¢P বিলম্ব ¢,K মান ¢,X মান ¢ এবং গতি
● স্বয়ংক্রিয়ভাবে ত্রুটি প্রতিধ্বনি অবস্থান প্রদর্শন ((গভীরতাঃd, অনুভূমিকঃp,দূরত্বঃs, ব্যাপ্তি,dB,ф)
● তিনটি স্কেল অবাধে পরিবর্তন করুন ((গভীরতাঃd, অনুভূমিকঃp, দূরত্বঃs)
●অটো গেইন, পিক এনভেলপ, পিক মেমরি ফাংশন, যা সনাক্তকরণের দক্ষতা উন্নত করতে পারে।
● স্বয়ংক্রিয়ভাবে ত্রুটি সনাক্তকরণ প্রক্রিয়া এবং গতিশীল প্লেব্যাক রেকর্ড করুন
●φ মান গণনাঃসোড দ্বারা ত্রুটি সনাক্তকরণ, স্বয়ংক্রিয়ভাবে φ মান রূপান্তর সর্বোচ্চ তরঙ্গ খুঁজে পেতে পারেন
●৫০০টি স্বাধীন চ্যানেল (এগুলি সম্প্রসারণযোগ্য), যা যে কোনও শিল্পের সনাক্তকরণ মানগুলি অবাধে ইনপুট এবং সঞ্চয় করতে পারে, সাইটের পরিদর্শন করার জন্য স্ট্যান্ডার্ড ব্লকগুলি বহন করার দরকার নেই।
●৫০০ এ-স্ক্যান তরঙ্গ এবং তথ্য অবাধে সংরক্ষণ, প্লেব্যাক করুন
● ডিএসি, এভিজি এবং টিসিজি (গভীরতা ক্ষতিপূরণ) বক্ররেখা স্বয়ংক্রিয়ভাবে উত্পন্ন হয় এবং সেগমেন্ট করা যায়। নমুনা পয়েন্টগুলি সীমাহীন এবং সংশোধন এবং ক্ষতিপূরণ করা যেতে পারে।
●১৪টি অন্তর্নির্মিত পরিদর্শন মান
● যে কোন শিল্প মানদণ্ডে প্রবেশ করতে পারেন
●পলসের প্রস্থ এবং শক্তি সামঞ্জস্যযোগ্য
●বি স্ক্যান এবং বি রঙ স্ক্যান ফাংশন;
●কম্পিউটারের সাথে যোগাযোগ করতে পারে, এবং এক্সপোর্ট WORD. ফাইল, এছাড়াও সনাক্তকরণ রিপোর্ট
●আইপি৬৫ এবিএস প্লাস্টিকের কেস, শক্ত ও দীর্ঘস্থায়ী, জলরোধী এবং ধুলোরোধী এবং চমৎকার এন্টি-ইন্টারফারেন্স ক্ষমতা
● ডাটা প্রিন্ট রিপোর্ট ইত্যাদি বিশ্লেষণের জন্য (ওয়্যারলেস) যোগাযোগ সফটওয়্যার ব্যবহার করুন;
● ২৬০,০০০ রঙের সত্য রঙের স্ক্রিন, শক্তিশালী আলো বা কম আলোর অধীনে কাজের পরিবেশের জন্য উপযুক্ত
● উচ্চ কার্যকারিতা লিথিয়াম ব্যাটারি, 8-10 ঘন্টা অবিচ্ছিন্নভাবে কাজ করতে পারে
● রিয়েল-টাইম ঘড়ি রেকর্ডিংঃ রিয়েল-টাইম ত্রুটি সনাক্তকরণের তারিখ, সময় ট্র্যাকিং রেকর্ড এবং সঞ্চয়স্থান
●পাওয়ার-ডাউন সুরক্ষা, স্টোরেজ ডেটা হারিয়ে যাবে না
● ত্রুটি সনাক্তকরণ পরামিতিগুলি স্বয়ংক্রিয়ভাবে পরীক্ষা করা বা পূর্বনির্ধারিত করা যেতে পারে
●ডিজিটাল প্রত্যাখ্যান, লাভ এবং রৈখিকতা প্রভাবিত করে না
● লাভের ক্ষতিপূরণঃ Db হ্রাস পৃষ্ঠের রুক্ষতা, বাঁকা পৃষ্ঠতল, ঘন কাজের টুকরোগুলির দূরবর্তী ত্রুটি সনাক্তকরণ ইত্যাদির জন্য সংশোধন করা যেতে পারে
● কম্পিউটারে সফটওয়্যার দ্বারা ত্রুটি সনাক্তকারীকে পরিচালনা করতে পারে, কম্পিউটার নিয়ন্ত্রিত ত্রুটি সনাক্তকারীকে সনাক্ত করার লক্ষ্য অর্জন করে

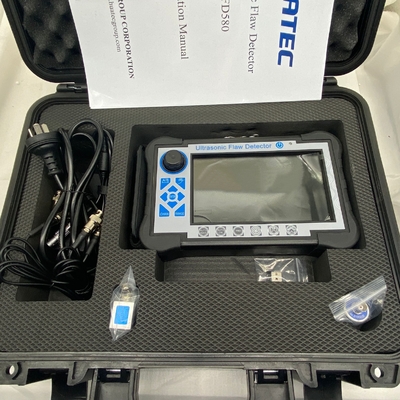

স্ট্যান্ডার্ড কনফিগারেশন
|
|
নাম |
QTY |
| 1 |
প্রধান ইউনিট |
1 |
| 2 |
পাওয়ার অ্যাডাপ্টার |
1 |
| 3 |
ক্যাবল BNC-C6 সংযুক্ত করার জন্য প্রোব |
2 |
| 4 |
ইনস্ট্রুমেন্ট কেস |
1 |
| 5 |
ব্যবহারের নির্দেশিকা |
1 |
| 6 |
সোজা প্রোব 10mm 2.5MHz |
1 |
| 7 |
কোণ জোন 13x13 K2 2.5MHz |
1 |
| 8 |
গ্যারান্টি কার্ড |
1 |
