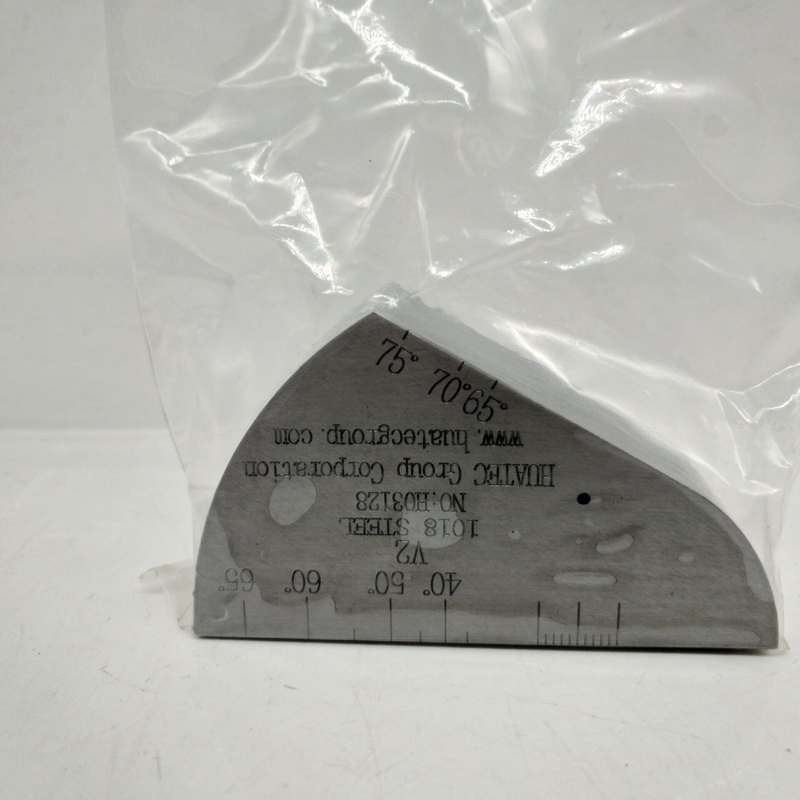

আইআইডব্লিউ ভি২ আল্ট্রাসোনিক ইন্সপেকশন ক্যালিব্রেশন টেস্ট ব্লক

আইআইডব্লিউ ভি২ আল্ট্রাসোনিক ইন্সপেকশন ক্যালিব্রেশন টেস্ট ব্লক

স্ট্যান্ডার্ড:আইএসও ৭৯৬৩-২০১০

আইআইডব্লিউ২ টেস্ট ব্লক (ভি-২ টেস্ট ব্লক) হল ইন্টারন্যাশনাল ওয়েল্ডিং সোসাইটি কর্তৃক অনুমোদিত স্ট্যান্ডার্ড টেস্ট ব্লক।V-2 পরীক্ষার ব্লক হালকা ওজন এবং সহজে বহন করার সুবিধা আছে, বিশেষ করে মাঠের ব্যবহারের জন্য উপযুক্ত।

প্রকার	ভি২
মাত্রা (মিমি)	সহনশীলতা	পরীক্ষার ফলাফল
75	±0.10	যোগ্য
43.3	±0.05	যোগ্য
12.5	±0.05	যোগ্য
(এক্স)	<০05	যোগ্য
(এক্স)	<০03	যোগ্য
(রা)		Ra≤3.2um
ফ1.5	±0.05	যোগ্য
	< R010	যোগ্য
R50	±0.10	যোগ্য
R25	±0.10	যোগ্য

ব্যবহারের প্রধান পয়েন্টঃ

(১) R50mm ব্যাসার্ধের একটি আর্ক রিফ্লেকশন পৃষ্ঠ ব্যবহার করে কমন প্রোব এর ইনসিডেন্ট পয়েন্ট এবং সংবেদনশীলতা মার্জিন পরিমাপ করা হয়;

(২) ৫-পাস হোলের প্রতিফলন পৃষ্ঠ ব্যবহার করে, কুলিং প্রোবের প্রতিফলন পরিসীমা যথাক্রমে ৪৫°-৬৫° এবং ৬৫°-৭৫°।

(৩) ত্রুটি সনাক্তকারীর অনুভূমিক এবং উল্লম্ব রৈখিকতা 12.5 মিমি বেধের তলটির একাধিক পি-ওয়েভ প্রতিফলন ব্যবহার করে পরিমাপ করা যেতে পারে;

(৪) সময় অক্ষ এবং শূন্যপয়েন্ট সংশোধন করতে দুটি আর্ক পৃষ্ঠ, R25 এবং R50 ব্যবহার করা হয়।
