TG-5700 A/B স্ক্যান ডিজিটাল উচ্চ-নির্ভুলতা অতিস্বনক বেধ পরিমাপকারী

TG-5700 A/B স্ক্যান ডিজিটাল উচ্চ-নির্ভুলতা অতিস্বনক বেধ পরিমাপকারী

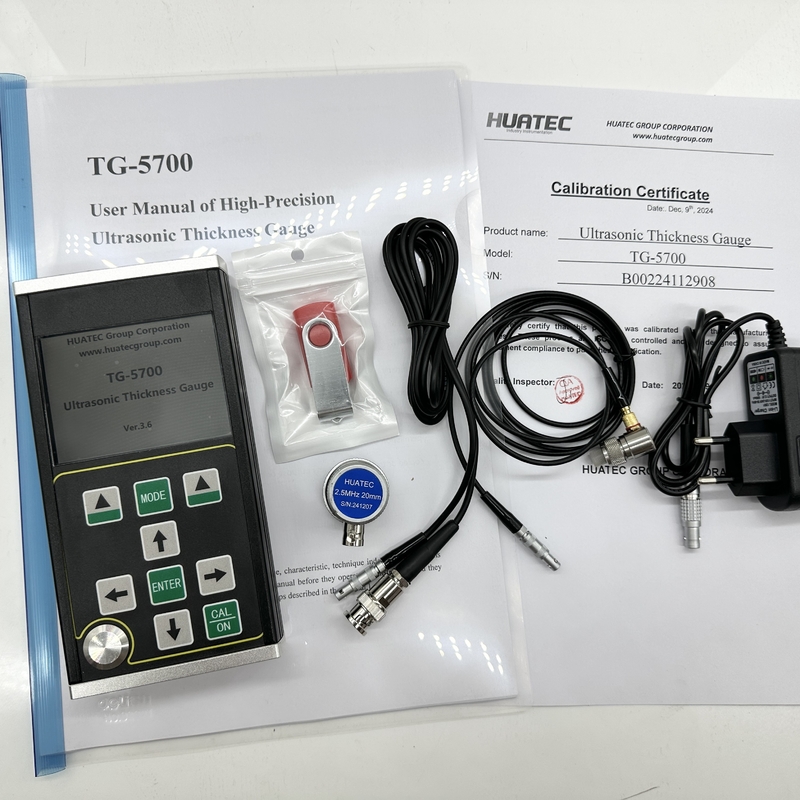

টিজি-৫৭০০ হল একটি নতুন ধরণের হ্যান্ডহেল্ড উচ্চ-নির্ভুলতা ডিজিটাল অতিস্বনক বেধগামী যন্ত্র যা এ/বি স্ক্যানিং সহ। এটি পালস প্রতিফলনের উপর ভিত্তি করে অতিস্বনক বেধ পরিমাপের নীতি গ্রহণ করে।এটা উপাদান বেধ পরিমাপ জন্য উপযুক্ত যে একটি ধ্রুবক গতিতে এটিতে ছড়িয়ে দিতে এবং তার পিছনে থেকে প্রতিফলন পেতে পারে অতিস্বনক তরঙ্গ করতে পারেনপরিমাপ রেজোলিউশন 0.001mm এবং পরিমাপ পরিসীমা 0.15mm (স্টিল) হিসাবে পাতলা।

এই পণ্যটি সঠিকভাবে প্লেট এবং প্রক্রিয়াজাত অংশগুলি পরিমাপ করতে পারে। অন্যদিকে, এটি ব্যবহারের সময় ক্ষয় হওয়ার পরে উত্পাদন সরঞ্জামগুলিতে পাইপ এবং চাপের পাত্রে পাতলা হওয়ার মাত্রা পর্যবেক্ষণ করতে পারে।এটি পেট্রোলিয়ামে ব্যবহার করা যেতে পারেরাসায়নিক শিল্প, ধাতুশিল্প, জাহাজ নির্মাণ, মহাকাশ, শক্তি এবং অন্যান্য ক্ষেত্রে।

এই পণ্য নিম্নলিখিত মান পূরণ করেঃ আল্ট্রাসোনিক বেধ পরিমাপের জন্য ক্যালিব্রেশন স্পেসিফিকেশন (JJF 1126-2004) ।

●এই পণ্যটিতে A-স্ক্যান মোড, B-স্ক্যান মোড এবং সংখ্যাসূচক প্রদর্শন মোড রয়েছে।

● পরিমাপের পরিসীমা বিস্তৃত, এবং অতি পাতলা অংশগুলির পরিমাপ বাস্তবায়নের জন্য অনন্য "মাল্টিপল ইকো" প্রযুক্তি গ্রহণ করা হয়েছে, যার সর্বনিম্ন পরিমাপ বেধ 0.15 মিমি (স্টিল);

● এই পণ্যটি উচ্চ নির্ভুলতার সাথে বেধ পরিমাপ করতে পারে এবং সর্বোচ্চ পরিমাপের রেজোলিউশন 0.001 মিমি পৌঁছতে পারে; পুনরাবৃত্তি রেজোলিউশন ± 0.002 মিমি পৌঁছতে পারে;

● এটিতে পেনট্রেটিং লেপ এবং প্রতিধ্বনি থেকে প্রতিধ্বনি পরিমাপের কার্যকারিতা রয়েছে, যা পৃষ্ঠের উপর পেইন্ট স্তর এবং লেপ সহ উপকরণগুলি পরিমাপ করতে ব্যবহৃত হয়;

● একাধিক পরিমাপ মোডঃ mb-e, E-E এবং me-e মোডগুলি প্রচলিত পুরু ওয়ার্কপিসের পরিমাপ পূরণ করে; পাতলা মোড পাতলা অংশগুলির পরিমাপ উপলব্ধি করে

● সংখ্যাসূচক মোডগুলির মধ্যে রয়েছেঃ প্রচলিত বেধ মান মোড, পার্থক্য / হ্রাস হার মোড এবং সর্বাধিক মান মোড

● দুইটি গতির মোডঃ স্বয়ংক্রিয় গতি / ম্যানুয়াল গতি

● ম্যানুয়াল বন্ধ এবং স্বয়ংক্রিয় বন্ধ সেট করা যেতে পারে, শক্তি সঞ্চয় ফাংশন সঙ্গে

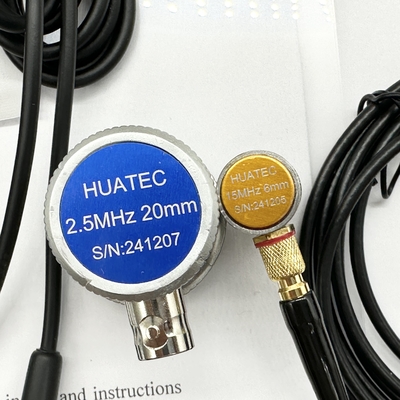

● এটি ডাবল ক্রিস্টাল প্রোব এবং একক ক্রিস্টাল প্রোব সহ বিভিন্ন ধরণের প্রোব সমর্থন করে এবং 20MHz পর্যন্ত উচ্চ-ফ্রিকোয়েন্সি প্রোব সমর্থন করে

● এটি ভর স্টোরেজ সমর্থন করে এবং একই সময়ে 100000 বেধ মান, 500 গ্রুপের এ-স্ক্যান তরঙ্গরূপ এবং 500 গ্রুপের বি-স্ক্যান তরঙ্গরূপ সংরক্ষণ করতে পারে

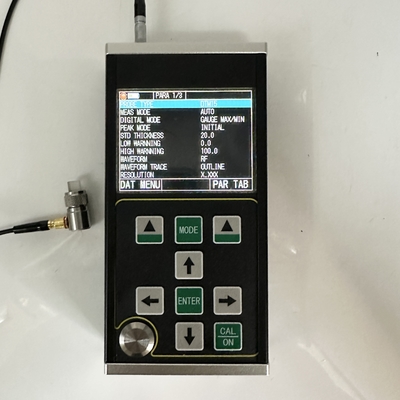

● ৩.৫ ইঞ্চি বড় রঙিন টিএফটি-এলসিডি ডিসপ্লে ৩২০x২৪০ হাই ডেফিনিশন (কিউভিজিএ) রেজোলিউশন সহ

● এটিতে বিভিন্ন ক্যালিব্রেশন পদ্ধতি রয়েছে, এটি এক-পয়েন্ট ক্যালিব্রেশন, মাল্টি-পয়েন্ট ক্যালিব্রেশন এবং ম্যানুয়াল ক্যালিব্রেশন মোড সমর্থন করে,এবং একই সময়ে শব্দ গতি এবং জোন শূন্য অবস্থান calibrate করতে পারেন; এটি ডাবল ক্রিস্টাল প্রোব এর ভি-পথ সংশোধন সমর্থন করে

● এটি মেট্রিক এবং ব্রিটিশ সিস্টেমের রূপান্তর সমর্থন করে; এটি মিলিমিটার এবং ইঞ্চি ইউনিটগুলির মধ্যে পরিবর্তন করতে পারে

● এটি ইংরেজি প্রদর্শন সমর্থন করে

এটি ধাতু (যেমন ইস্পাত, ঢালাই লোহা, অ্যালুমিনিয়াম, তামা ইত্যাদি), প্লাস্টিক, সিরামিক, কাচ, রজন, কাচের ফাইবার এবং অন্যান্য ভাল অতিস্বনক পরিবাহকগুলির বেধ পরিমাপ করার জন্য উপযুক্ত।

আল্ট্রাসোনিক বেধ পরিমাপের নীতি হালকা তরঙ্গ পরিমাপের অনুরূপ। প্রোড দ্বারা নির্গত আল্ট্রাসোনিক পালস পরিমাপ বস্তুর পৌঁছায় এবং বস্তুর মধ্যে ছড়িয়ে পড়ে।যখন এটি উপাদান ইন্টারফেস পৌঁছায়, এটি প্রোবে ফিরে প্রতিফলিত হয়। মাপা উপাদান বেধ সঠিকভাবে উপাদান মধ্যে অতিস্বনক ছড়িয়ে সময় পরিমাপ দ্বারা নির্ধারিত হয়।
