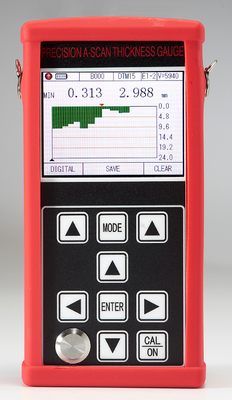

TG-6200 হ্যান্ডহেল্ড নন-মেটালিক অতিস্বনক লেপ বেধ পরিমাপকারী
বিভিন্ন ধাতব, অ-ধাতব (গ্লাস, প্লাস্টিক, কম্পোজিট, কংক্রিট, কাঠ ইত্যাদি) সাবস্ট্র্যাটের উপর লেপ বেধ পরিমাপ করতে পারে
স্পেসিফিকেশন প্যারামিটার
| বিষয় |
TG-6200 |
| প্রোব টাইপ |
একক স্ফটিক/দ্বৈত স্ফটিক |
| পরিমাপ পরিসীমা |
২০ মিমি ১৮০০ মিমি |
| পরিমাপের ফ্রিকোয়েন্সি |
4Hz, 8Hz, 16Hz |
| রেজোলিউশন |
0.১ মিমি,0.01 মিমি,0.001mm(0.01ইঞ্চি,0.001 ইঞ্চি,0.0001 ইঞ্চি) |
| ইমপলস জেনারেটর |
নেতিবাচক বর্গক্ষেত্র তরঙ্গ নির্গমন, পালস প্রস্থ এবং ভোল্টেজ স্বয়ংক্রিয়ভাবে জরিপ সঙ্গে মিলে যায় |
| শব্দ গতি পরিসীমা |
৪০০-১৯৯৯৯ মি/সেকেন্ড |
| ক্যালিব্রেশন ব্লক |
৪ মিমি (স্টিল) |
| স্বয়ংক্রিয় বন্ধ |
আপনি নির্বাচন করতে পারেন 5 মিনিট, 10 মিনিট, 20 মিনিট, ম্যানুয়াল বন্ধ |
| প্রোব ক্যালিব্রেশন |
এক পয়েন্ট ক্যালিব্রেশন, দুই পয়েন্ট ক্যালিব্রেশন, ম্যানুয়াল ক্যালিব্রেশন |
| লাভ |
স্বয়ংক্রিয় শক্তি, ম্যানুয়াল শক্তি |
| লাভ পরিসীমা |
০-৮০ ডিবি |
| সনাক্তকরণ মোড |
আরএফ, ধনাত্মক অর্ধ তরঙ্গ পিওএস, নেতিবাচক অর্ধ তরঙ্গ এনইজি, পূর্ণ তরঙ্গ |
| পরিমাপ মোড |
(1) পাতলা-ইইঃ পাতলা ফিল্ম লেপ মোড (2) এমবি-ইঃ একক ইকোতে ইমপ্লাস প্রাথমিক তরঙ্গ প্রেরণ করুন; (3) ই-ইঃ লেপ পরিমাপের মাধ্যমে, কোনও ইএম-ইএন ইকো ঐচ্ছিক; (4) পাতলাঃ পাতলা প্রাচীর পরিমাপ মোড |
| সংখ্যাসূচক মডেল |
বেধ মান মোড, পার্থক্য / হ্রাস হার মোড, সর্বোচ্চ / সর্বনিম্ন মোড |
| A- স্ক্যান মোড |
সমর্থন |
| B- স্ক্যান মোড |
সমর্থন |
| সংযোগকারী নির্দেশ |
সমর্থন |
| ব্যাটারি সূচক |
সমর্থন |
| ভাষা |
ইংরেজি |
| ইউনিট |
মিমি/ইঞ্চি |
| মেনু অপারেশন |
সমর্থন |
| সফটওয়্যার ফাংশন |
ডায়নামিক গেট সেটিংস, ফাঁকা সেটিংস (খালি), ইকো ফাঁকা সেটিংস (ই-খালি), ইকো ফ্রিজ, ইকো প্যান এবং জুম |
| স্টোরেজ ফাংশন |
একই সময়ে, 100,000 বেধ (100 গ্রুপ, প্রতিটি গ্রুপ 1000), 500 গ্রুপ A স্ক্যান তরঙ্গরূপ এবং 500 গ্রুপ বি স্ক্যান তরঙ্গরূপ সমর্থিত |
| হোস্ট প্রোগ্রাম আপগ্রেড করুন |
হোস্ট প্রোগ্রাম আপগ্রেড সমর্থন |
| প্রদর্শন পর্দা |
3.5 "সত্য রঙের স্ক্রিন |
| ডেটা ট্রান্সমিশন |
ইউএসবি যোগাযোগ, কম্পিউটারে ডেটা স্থানান্তর সমর্থন |
| অপারেটিং তাপমাত্রা |
-10°C ~ +50°C, বিশেষ প্রয়োজনীয়তা সহ -20°C পর্যন্ত |
| অপারেটিং ভোল্টেজ |
3pcs নং 5 লো ভোল্টেজ সতর্কতা সঙ্গে লিথিয়াম-আয়ন ব্যাটারি যখন কম |
| সামগ্রিক মাত্রা |
184 x 85 x 32 (মিমি) |
| মেশিনের ওজন |
250 g ((ব্যাটারি অন্তর্ভুক্ত নয়) |
| স্ট্যান্ডার্ড কনফিগারেশন |
প্রধান মেশিন এবং লেপ জন্য 1pc বিশেষ জোন
নং 5 লিথিয়াম ব্যাটারি 3, একটি চার্জার, এলোমেলো ফাইলের একটি সেট, শক-প্রতিরোধী এবং জলরোধী ইনস্ট্রুমেন্ট কেস 1
|
সংক্ষিপ্তসার
সংখ্যাসূচক প্রদর্শন এবং এ/বি স্ক্যানিং ফাংশন সহ হ্যান্ডহেল্ড নন-মেটালিক লেপ বেধ গেইজ। The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back. পরিমাপ রেজোলিউশন 0.001mm, পরিমাপ পরিসীমা 0.02mm হিসাবে পাতলা, এবং লেপ এবং স্তর বেধ একযোগে পরিমাপ করা যেতে পারে।
এই পণ্যটি পেট্রোলিয়াম, রাসায়নিক শিল্প, ধাতুবিদ্যা, জাহাজ নির্মাণ, মহাকাশ, শক্তি এবং অন্যান্য ক্ষেত্রে ব্যবহার করা যেতে পারে।
প্রধান কাজ
● বিস্তৃত পরিমাপ পরিসীমা, সর্বনিম্ন পরিমাপ বেধ, লেপ 20um, সর্বোচ্চ পরিমাপ বেধ 1800mm;
● উচ্চ নির্ভুলতা বেধ পরিমাপ, সর্বোচ্চ পরিমাপ রেজোলিউশন 0.001 মিমি পর্যন্ত; পুনরাবৃত্তিযোগ্য রেজোলিউশন ± 0.002 মিমি পর্যন্ত;

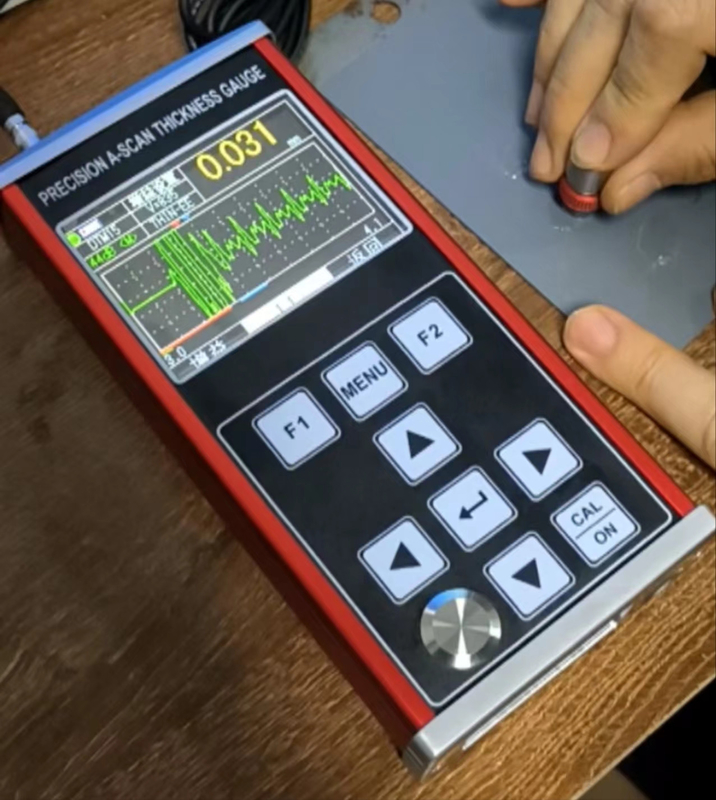

● এ-স্ক্যান মোড, বি-স্ক্যান মোড, সংখ্যাসূচক প্রদর্শন মোড;
● পৃষ্ঠের উপর পেইন্ট এবং লেপ সহ উপকরণগুলি পরিমাপ করার জন্য মাধ্যমে লেপ এবং প্রতিধ্বনি থেকে প্রতিধ্বনি পরিমাপ ফাংশন সহ;
● কিছু কম্পোজিট উপকরণের উপর লেপ এবং পেইন্ট স্তর উপাদানটির বিভিন্ন শব্দ গতি অনুযায়ী সনাক্ত করা যেতে পারে,এবং 10 টিরও বেশি মাল্টি-লেয়ার উপাদানগুলির প্রতিটি স্তরের বেধ একই সময়ে পরিমাপ করা যেতে পারে, এবং প্রতিটি স্তরের বেধ মান একই প্রতিধ্বনি অধীনে স্যুইচ করা যাবে;
● বিভিন্ন পরিমাপঃ থিন, এমবি-ই, ই-ই, অটো মোড প্রচলিত কাজের টুকরো বেধ পরিমাপের জন্য; পাতলা লেপ পরিমাপের জন্য থিন ই-ই মোড;
● সংখ্যাসূচক মোডগুলির মধ্যে রয়েছে প্রচলিত বেধ মান মোড, পার্থক্য / হ্রাস হার মোড এবং সর্বাধিক মান মোড;
● লাভ মোডঃ স্বয়ংক্রিয় লাভ / ম্যানুয়াল লাভ;
● ম্যানুয়াল বন্ধ এবং স্বয়ংক্রিয় বন্ধ সেট করা যেতে পারে, শক্তি সঞ্চয় ফাংশন সঙ্গে;
● 20Mhz উচ্চ-ফ্রিকোয়েন্সি প্রোবগুলিকে সমর্থন করার জন্য বিভিন্ন ধরণের বিভিন্ন স্পেসিফিকেশন, টুইন প্রোব এবং একক স্ফটিক প্রোব ব্যবহার করতে পারে;
● বড় ক্যাপাসিটি স্টোরেজ সমর্থন করে, একযোগে 100,000 বেধ মান, 500 গ্রুপ A স্ক্যান তরঙ্গরূপ এবং 500 গ্রুপ বি স্ক্যান তরঙ্গরূপ সঞ্চয় করতে পারে;
● বিভিন্ন ক্যালিব্রেশন পদ্ধতি রয়েছে, এক পয়েন্ট ক্যালিব্রেশন, মাল্টি-পয়েন্ট ক্যালিব্রেশন এবং ম্যানুয়াল ক্যালিব্রেশন মোড সমর্থন করে, একই সাথে শব্দ গতি এবং জোন শূন্য অবস্থান ক্যালিব্রেশন করতে পারে;সমর্থন V পথ ক্যালিব্রেশন.
● ইম্পেরিয়াল রূপান্তর; মিলিমিটার এবং ইঞ্চি পরিবর্তন করা যেতে পারে;
● চীনা ও ইংরেজি ভাষার প্রদর্শন;
প্রযোজ্য উপাদান
ধাতব এবং অ-ধাতব (গ্লাস, কম্পোজিট, প্লাস্টিক, কংক্রিট, কাঠ ইত্যাদি) সাবস্ট্র্যাটের লেপের বেধ পরিমাপ করুন
ধাতু (যেমন ইস্পাত, ঢালাই লোহা, অ্যালুমিনিয়াম, তামা ইত্যাদি), প্লাস্টিক, সিরামিক, কাচ, রজন, কাঁচের ফাইবার এবং অন্যান্য ভাল অতিস্বনক পরিবাহকগুলির বেধ পরিমাপের জন্য উপযুক্ত।
মৌলিক নীতি
The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
