মাল্টি ফ্রিকোয়েন্সি রিমোট ফিল্ড এডি বর্তমান পরীক্ষক

মাল্টি ফ্রিকোয়েন্সি রিমোট ফিল্ড এডি বর্তমান পরীক্ষক

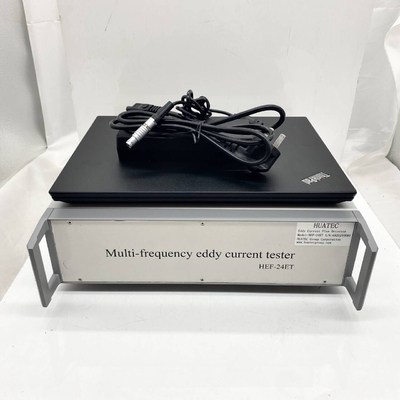

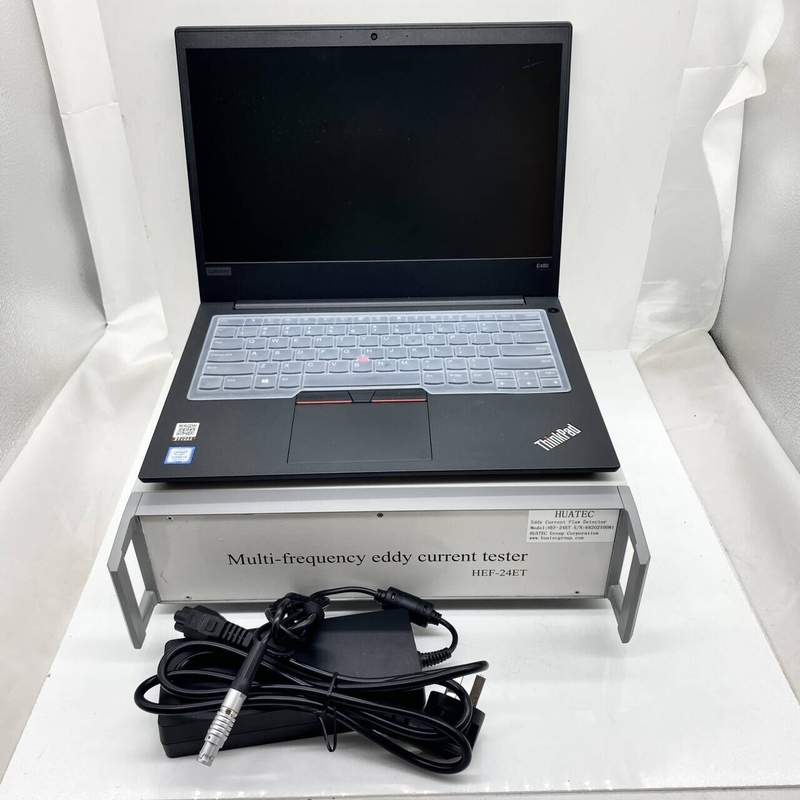

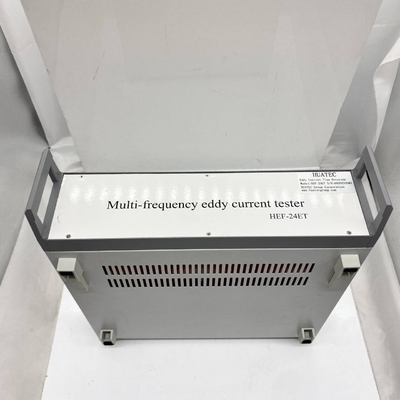

এইচইএফ-২৪ইটি স্মার্ট অল-ডিজিটাল মাল্টি-ফ্রিকোয়েন্সি এডিডির বর্তমান পরীক্ষার যন্ত্রটি একটি নতুন প্রজন্মের এডিডির বর্তমানের অ-ধ্বংসাত্মক পরীক্ষার যন্ত্র।সর্বাধিক উন্নত ডিজিটাল ইলেকট্রনিক প্রযুক্তি গ্রহণের সাথে সাথে, মাল্টি-ফ্রিকোয়েন্সি এডিসির প্রযুক্তি এবং মাইক্রোপ্রসেসর প্রযুক্তি,এটা বাস্তব সময়ে কার্যকর অভ্যন্তরীণ প্রাচীর এবং বাইরের প্রাচীর ফাটল সনাক্তকরণ অর্জন করতে পারেন ferromagnetic এবং nonferromagnetic ধাতু পাইপ.

এইচইএফ-২৪ইটি-তে এডি-কুরেন্ট টেস্টিং সিস্টেমের সম্পূর্ণ সেট রয়েছে।এটাও হতে পারে উচ্চ-কার্যকারিতা, মাল্টি-ফাংশন, ইন্টেলিজেন্ট এডিসি বর্তমান টেস্টিং যন্ত্র।

চারটি অপেক্ষাকৃত স্বাধীন পরীক্ষার চ্যানেলের মাধ্যমে, এইচইএফ-২৪ইটি চারটি পরম এবং চারটি ডিফারেনশিয়াল এডিসির বর্তমান সংকেত গ্রহণ করতে পারে।যন্ত্র এছাড়াও দুটি সমান্তরাল জোন সংযোগ সঙ্গে দুটি দ্বৈত ফ্রিকোয়েন্সি eddy বর্তমান পরীক্ষার ডিটেক্টর হতে সুইচ করা যেতে পারে. পরীক্ষার ফ্রিকোয়েন্সি 50Hz থেকে 10MHz হয়, এবং এটির দুর্বল পরীক্ষার সংকেত পরিবর্ধন এবং শক্তিশালী অ্যান্টি-জামিং ক্ষমতা রয়েছে।টিউব ফাটল পরীক্ষার জন্য প্রয়োগ করা হয়, অভ্যন্তরীণ-থ্রো-জোন্ড সহ, এটি সহজেই অভ্যন্তরীণ / বাইরের প্রাচীর পৃষ্ঠের ফাটল, গর্ত, ক্ষয়, পাতলা, প্রাচীর উপকরণ এবং অভ্যন্তরীণ ত্রুটিগুলির মতো ত্রুটিগুলি সনাক্ত করতে পারে।এবং এটিতে কম্পিউটার-নিয়ন্ত্রিত অটো-টেস্টিং এর বৈশিষ্ট্য রয়েছে, ডিজিটাল ডিসপ্লে, উচ্চ পরীক্ষার সংবেদনশীলতা, স্থিতিশীল কর্মক্ষমতা ইত্যাদি।

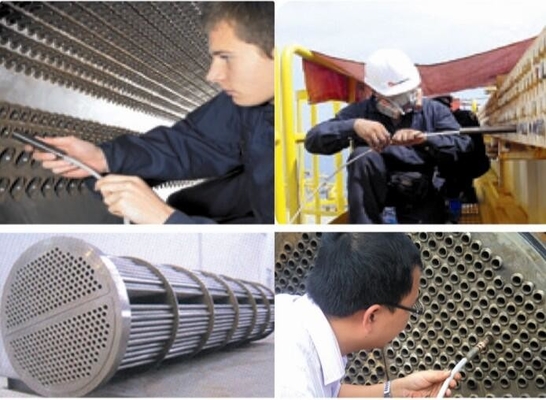

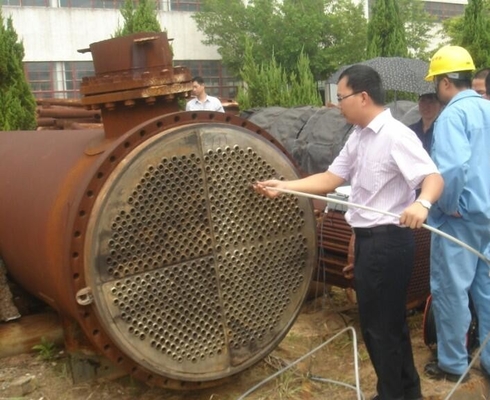

অতএব, এইচইএফ-২৪ইটি বিশেষ করে বিভিন্ন ব্যবহারের ধাতু (রৌপ্য, টাইটানিয়াম, অ্যালুমিনিয়াম,জিরকনিয়াম এবং অন্যান্য ধাতব উপাদান) টিউব এবং ধাতব অংশ ত্রুটি সনাক্তকরণ এবং পারমাণবিক শক্তিতে প্রাচীর বেধ পরিমাপ এবং মূল্যায়ন বিশ্লেষণ, বৈদ্যুতিক শক্তি, পেট্রোকেমিক্যাল, এয়ারস্পেস, এভিয়েশন এবং অন্যান্য বিভাগ। আরো বিস্তারিত, যেমন ব্যবহারের আগে বা ব্যবহারের বয়লার টিউব, তাপ এক্সচেঞ্জার টিউব,ভূগর্ভস্থ পাইপ এবং কাস্ট আয়রন পাইপ ইত্যাদি.

স্পেসিফিকেশন

1ফ্রিকোয়েন্সি রেঞ্জঃ 50 Hz ~ 10 MHz

2. দুটি স্বাধীনভাবে নির্বাচনযোগ্য ফ্রিকোয়েন্সি

3. ৩ মিশ্রণ ইউনিট (অটোমেটিক মিশ্রণকারী)

4. রিয়েল-টাইম ট্রেস মেমরি 4 eddy বর্তমান সংকেত

5. লাভ পরিসীমাঃ 0 ~ 99dB ক্রমাগত নিয়মিত, প্রতিটি ফাইলের কাজ 0.1dB ধাপ

6. ফেজ ঘূর্ণনঃ 0 ~ 359 ° ক্রমাগত নিয়মিত, সঠিকতা 1 °।স্ক্রিন অবিলম্বে পরিকল্পনার পর প্রতিরোধের ফেজ পরিবর্তন এবং eddy বর্তমান সংকেত প্রশস্ততা এবং ফেজ মান প্রদর্শন করে, সুবিধাজনক এবং স্বজ্ঞাত

7. নিয়ন্ত্রিত জোন উদ্দীপনা, 1-8

8দ্রুত ডিজিটাল / এনালগ ইলেকট্রনিক ব্যালেন্স

9চারটি ট্র্যাক ইম্পেড্যান্স প্ল্যান এবং আটটি অভ্যন্তরীণ বেল্ট বক্ররেখা বিশ্লেষণ প্রদর্শন,

10. সময়-বেস স্ক্যান প্রদর্শন.

11. মেমরি পথের বিলম্বিত ব্লকিং ফাংশন

12. মেনু-চালিত ম্যান-মেশিন ডায়ালগ (ইংরেজি ভাষায়) ।

13অপারেটিং সিস্টেম উইনএক্সপি, উইন৭, উইন৮

14. স্বয়ংক্রিয় সংকেত ব্যাপ্তি এবং ফেজ পরিমাপ, এবং eddy বর্তমান সংকেত ধীর (নিয়মিত) প্লেব্যাক

15. ডিজিটাল ফিল্টারিংঃ নিম্ন-পাসঃ 0hz ~ 2000hz, উচ্চ-পাসঃ 0hz ~ 2000h.

16কনফিগারেশন বিশ্লেষণ ফাংশন

17. অ্যাক্সেস পরম, ডিফারেনশিয়াল এবং স্ব-তুলনামূলক ফর্মগুলির সাথে সজ্জিত হতে পারে, যার মধ্যে টাইপ, ইন্টারপোলেশন টাইপ, ফ্ল্যাট টাইপ, পয়েন্ট, ঘূর্ণনশীল এবং অন্যান্য প্রোব রয়েছে

18. একটি অনন্য অ ধ্রুবক-বৈচিত্র্য পর্ব / বৈচিত্র্য ডোমেইন সঙ্গে এলার্ম

19একাধিক হার্ডওয়্যার অ্যালার্ম আউটপুট পোর্ট

20রিয়েল টাইম অ্যালার্ম আউটপুট, বিলম্বিত অ্যালার্ম আউটপুট

21. ভর স্টোরেজ বিভিন্ন পরীক্ষার পদ্ধতি এবং পরীক্ষার তথ্য হতে পারে

22. সি-স্ক্যান প্রদর্শন

23. স্বয়ংক্রিয় ফেজ / ত্রুটি গভীরতা বক্ররেখা প্রদর্শন

24. এক-স্ক্রিন প্রদর্শন ইন-ব্যবহার পাইপলাইন, পরীক্ষিত টিউব র্যাঙ্ক সংখ্যা, এবং eddy বর্তমান পরীক্ষার সংকেত এর ক্রস-বিভাগ ডায়াগ্রাম।

25. পাইপ ক্রস-সেকশন ডায়াগ্রামের শ্রেণীবদ্ধ চিহ্নগুলি, ব্যবহারের পাইপলাইনের ওভারভিউ মানচিত্রের জন্য ভ্রূণ বর্তমান পরীক্ষা গঠন করে

26. পরীক্ষার ফলাফলের সমষ্টিগত বিশ্লেষণকে সহজ করার জন্য শ্রেণীবদ্ধ পরিসংখ্যানগত পরীক্ষার ফলাফল (টেবিল এবং হিস্টোগ্রাম প্রদর্শন)

27. স্বয়ংক্রিয়ভাবে ক্যালেন্ডার এবং সময় প্রদর্শন

28. অপশনাল ডেটা অ্যানালিসিস সিস্টেম

অ্যাপ্লিকেশন

বিশেষ করে পারমাণবিক শক্তি, বিদ্যুৎ শক্তি, পেট্রোকেমিক্যাল, এয়ারস্পেস, এভিয়েশন এবং অন্যান্য বিভাগে তামা, টাইটানিয়াম, অ্যালুমিনিয়াম, জিরকনিয়াম এবং অন্যান্য পাইপের পরিষেবাতে প্রযোজ্য।ত্রুটি সনাক্তকরণ এবং প্রাচীর বেধ পরিমাপের ধাতব অংশ, এবং বিভিন্ন ফেরোম্যাগনেটিক পাইপলাইন পরীক্ষা, বিশ্লেষণ এবং মূল্যায়ন।
