টিএফএম ফেজযুক্ত অ্যারে আল্ট্রাসোনিক ত্রুটি ডিটেক্টর 32/128 ইমিশন / রিসিভ TOFD এবং ফেজযুক্ত অ্যারে সি স্ক্যান টিএফএম চিত্র

টিএফএম ফেজযুক্ত অ্যারে অতিস্বনক ত্রুটি সনাক্তকারী 32/128 ইমিশন / রিসিভ TOFD এবং ফেজযুক্ত অ্যারে সি স্ক্যান টিএফএম চিত্র

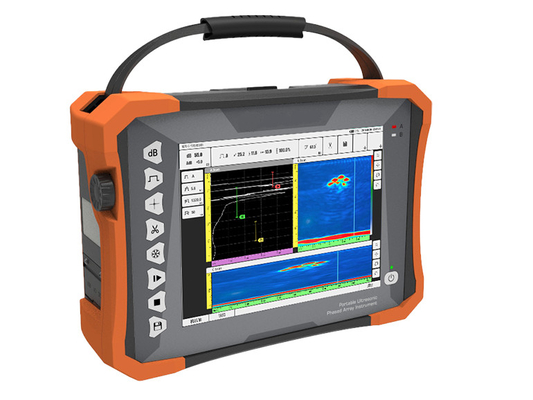

HUATEC HPA-620PRT একটি নতুন উন্নত পোর্টেবল 32:128PR ফেজযুক্ত অ্যারে ত্রুটি সনাক্তকারী।

এটি প্রচলিত অতিস্বনক পরিদর্শন মডিউল, TOFD মডিউল, প্রচলিত ফেজযুক্ত অ্যারে মডিউল এবং TFM ইমেজিং মডিউল দিয়ে সজ্জিত, যা TOFD এবং ফেজযুক্ত অ্যারে একযোগে স্ক্যান সমর্থন করে,পাশাপাশি দ্বৈত অ্যারে জোনডএকটি জল এবং তেল-প্রমাণ স্পর্শ পর্দা এবং সম্পূর্ণ কোর্স পরীক্ষার ডেটা রেকর্ডিং ক্ষমতা বৈশিষ্ট্যযুক্ত, HUATEC HPA-620PRT একটি উন্নত বুদ্ধিমান টিএফএম ফেজযুক্ত অ্যারে ত্রুটি সনাক্তকারী যা সি স্ক্যান ফাংশন সহ।

বৈশিষ্ট্যঃ

পরিদর্শন চ্যানেল

• 38:128PR ফেজযুক্ত অ্যারে মডিউল
• টিএফএম ইমেজিং মডিউল
• TOFD এবং Phased Array এর একযোগে স্ক্যান
• দ্বৈত-অ্যারে জোনগুলি সমর্থন করে
• 2-চ্যানেল TOFD; 2-চ্যানেল প্রচলিত অতিস্বনক পরীক্ষা

এইচপিএ-৬২০পিআরটি এর কার্যকারিতা ব্যবহারকারীদের বিভিন্ন চাহিদা পূরণে ব্যাপক সহায়তা করে।

ধাপযুক্ত অ্যারে মডিউল

• লম্বা তরঙ্গ টিএফএম পরিদর্শন; ট্রান্সভার্স তরঙ্গ টিএফএম পরিদর্শন
• বিট ওয়েল্ড টিএফএম পরিদর্শন; প্রচলিত বিট ওয়েল্ড পরিদর্শন; প্রচলিত বিট ওয়েল্ড পরিদর্শন (TOFD এবং ফেজযুক্ত অ্যারেয়ের সমান্তরাল স্ক্যান সহ)
• সি-স্ক্যান টিএফএম পরিদর্শন এবং প্ল্যাটগুলির জন্য প্রচলিত সি-স্ক্যান পরিদর্শন
• টিএফএম পরিদর্শন এবং বোল্টের প্রচলিত পরিদর্শন
• ক্ষয় নিয়ন্ত্রণ ব্যবস্থা (টিএফএম) পরিদর্শন; প্রচলিত ক্ষয় নিয়ন্ত্রণ
• টিকেওয়াই পরিদর্শন

TOFD মডিউল

• পদ্ধতির পরামিতি সেটআপ; জোন এবং উইন পরামিতি সেটআপ

ব্যবহারকারীরা প্রোব এবং পদ্ধতির পরামিতিগুলির উপর ভিত্তি করে প্রাসঙ্গিক পরামিতিগুলি গণনা করতে সক্ষম, যার মধ্যে রয়েছেঃ পিসিএস, স্ক্যানিং কভারেজ, নীচের কভারেজ, রাশির অন্তর্ভুক্ত কোণ.

প্রদর্শন

• এইচপিএ -620 পিআরটি একটি 10.4 ইঞ্চি শিল্প-গ্রেড টিএফটি স্ক্রিন দিয়ে সজ্জিত, স্পর্শযোগ্য অপারেশন সহ, শক্তিশালী আলো এবং বহিরঙ্গনে সর্বোত্তম প্রদর্শন সরবরাহ করে।

পদ্ধতির নকশা

• প্রক্রিয়া সিমুলেশন মডেল সরবরাহ করে, এইচপিএ -620 পিআরটি সিএডি সফ্টওয়্যার দ্বারা বস্তুগুলির মাত্রা আমদানি করে একটি মডেলও তৈরি করতে পারে।ব্যবহারকারীদের কাস্টমাইজ করুন ¢ নিবেদিত পরিদর্শন প্রক্রিয়া এবং সমাধানের সম্পূর্ণ পরিসরের জন্য এক-স্টপ পরিষেবা সরবরাহ করুন.

প্যারামিটার:

পরিধিঃ

• প্রচলিত ওয়েড পরিদর্শন
• কম্পোজিট উপকরণগুলির ধাপযুক্ত অ্যারে সি-স্ক্যান পরিদর্শন

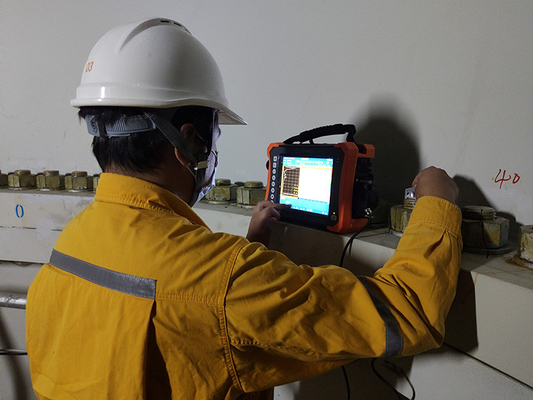

• বোল্ট এবং স্ক্রুড পাইপগুলির পরিদর্শন
• পিই জয়েন্টগুলির পরিদর্শন
• ছোট ব্যাসের টিউব ওয়েড পরিদর্শন সমাধান
