ভ্যাকুয়াম বক্স ওয়েল্ড ফুটো সনাক্তকরণ সিস্টেম আপগ্রেড ওয়েল্ডিং প্রক্রিয়া

ভ্যাকুয়াম বক্স ওয়েল্ডিং ফুটো সনাক্তকরণ সিস্টেম

2. টেকনিক্যাল প্যারামিটার

1. পণ্যের প্রবর্তন

ভ্যাকুয়াম বক্স ফুটো সনাক্তকরণ একটি সাধারণভাবে ব্যবহৃত পদ্ধতি, যেমন ট্যাংক তল weld এবং চাপ জাহাজের ঢালাই ফুটো সনাক্তকরণ। বর্তমানে,বাজারে ভ্যাকুয়াম বক্সের জ্যামিতিক আকার প্রায়: প্রস্থ প্রায় 200 মিমি, দৈর্ঘ্য প্রায় 600 মিমি, উচ্চতা প্রায় 300 মিমি, এবং ওজন 5 কেজি থেকে 10 কেজি। ব্যবহারের পদ্ধতিটি হ'ল ভ্যাকুয়াম বক্সটি সনাক্ত করার অবস্থানে বন্ধ করা,পরিদর্শক ভ্যাকুয়াম বক্সের প্রান্ত এবং পরীক্ষিত বস্তুর মধ্যে সীল অক্ষত আছে তা নিশ্চিত করার জন্য ভ্যাকুয়াম বক্স একটি নির্দিষ্ট চাপ প্রয়োগ করতে নিচে crouches, এবং তারপর ভ্যাকুয়াম পাম্প বাক্সের ভিতরে ভ্যাকুয়াম করে, যখন বাক্সের ভ্যাকুয়াম ডিগ্রি মানদণ্ডে নির্দিষ্ট নেতিবাচক চাপ মান পৌঁছায়।আপনি ভ্যাকুয়াম বাক্সের স্বচ্ছ উইন্ডো থেকে সনাক্ত অবস্থানে ফুটো আছে কিনা তা পরীক্ষা করতে পারেন. সনাক্তকরণ সম্পন্ন হওয়ার পরে, বাক্সের ভিতরে বায়ু দিয়ে ভরাট করার জন্য ইনপুট ভালভ খুলুন। বাক্সের নেতিবাচক চাপ শূন্য হওয়ার পরে,পরিদর্শক পরবর্তী সনাক্তকরণ অবস্থানে সনাক্তকরণের জন্য ভ্যাকুয়াম বক্স সরানো যেতে পারে.

কারণ ভ্যাকুয়াম বক্সের বাক্সে একটি নির্দিষ্ট ওজন আছে, যদি পরীক্ষিত welds সংখ্যা বড়, যেমন কয়েক হাজার মিটার দীর্ঘ weld,তাহলে ইন্সপেক্টররা হাজার হাজার বার কুঁচকে উঠে দাঁড়াবে।, এবং দীর্ঘ সময়ের জন্য ভ্যাকুয়াম বক্স সরানো, পরিদর্শক এছাড়াও শারীরিক শক্তি অনেক ব্যয় হবে; একটি অবস্থান সনাক্তকরণ সমাপ্তির কারণে, সনাক্তকরণ কর্মীদের crouching করতে হবে,চাপ, দাঁড়িয়ে, পুনরাবৃত্তি কর্ম সরানো, তাই এটি অনেক সময় বিলম্ব হবে, দক্ষতা খুব কম; উপরন্তু, যদি সীল tightly হয় না, পরিদর্শক অনেক প্রচেষ্টা ব্যয় করতে হবে,এমনকি ভ্যাকুয়াম বক্সে চাপ দেওয়ার জন্য হাঁটু গেঁথেও, এবং কখনও কখনও পুরাতন কাপড় বা জল এবং অন্যান্য আইটেম সঙ্গে stained পুরানো কাপড় ব্যবহার, বাক্স সীল নিশ্চিত করার জন্য ঘিরে রাখা হয়, যা এছাড়াও সময় ব্যয়বহুল এবং শ্রম নিবিড় হয়।

ভ্যাকুয়াম বক্স এবং ট্যাঙ্কের দেয়াল এবং ট্যাঙ্কের নীচের অংশের মধ্যে একটি ভাল সিলিং নিশ্চিত করার জন্য,পরিদর্শক উভয় উল্লম্ব এবং অনুভূমিক দিক ভ্যাকুয়াম বক্স উপর একটি বড় শক্তি প্রয়োগ করতে হবেযাইহোক, যেহেতু পরিদর্শক একটি উচ্চ প্রাচীর মুখোমুখি হয় এবং সনাক্তকরণ অবস্থান একটি খুব কম কোণে ঘটেছে, পরিদর্শক এই অবস্থানে ভ্যাকুয়াম বক্স রাখা বা ধরে না।এটা তাদের খুব শক্তিশালী করে তোলে, তাই অনেক সময় এবং প্রচেষ্টা চেম্বারের প্রান্ত সীলমোহর নষ্ট করা হয়.

উপরের সমস্যাগুলি সমাধানের জন্য, আমাদের সংস্থা দুটি ধরণের ওয়েল্ডিং সিউম ফুটো সনাক্তকরণ বাক্স তৈরি করেছে, যা ট্যাঙ্কের নীচের ওয়েল্ডিং সিউম ফুটো সনাক্তকরণকে আরও সহজ এবং দক্ষ করে তোলে।

2. সোজা ঝালাই ভ্যাকুয়াম বাক্সের বৈশিষ্ট্য

1) নীচে একটি হাঁটা চাকা সঙ্গে ইনস্টল করা হয়, এবং স্প্রিং হাঁটা চাকা উপরে হয়। যখন ভ্যাকুয়াম পাম্প করা হয় না,ভ্যাকুয়াম বক্সের নীচে সিলিং স্পঞ্জটি মাটি থেকে প্রায় 10 মিমি উচ্চতায় নিশ্চিত করা হয়. পরিদর্শন কর্মীদের সহজেই ভ্যাকুয়াম বক্স হেঁটে যেতে নমন না করে উত্তোলন এবং নিচে নমন করতে ধাক্কা করতে পারেন, এবং অপারেশন সুবিধাজনক এবং দ্রুত পা দিয়ে সরাসরি উপর নমন করা হয়

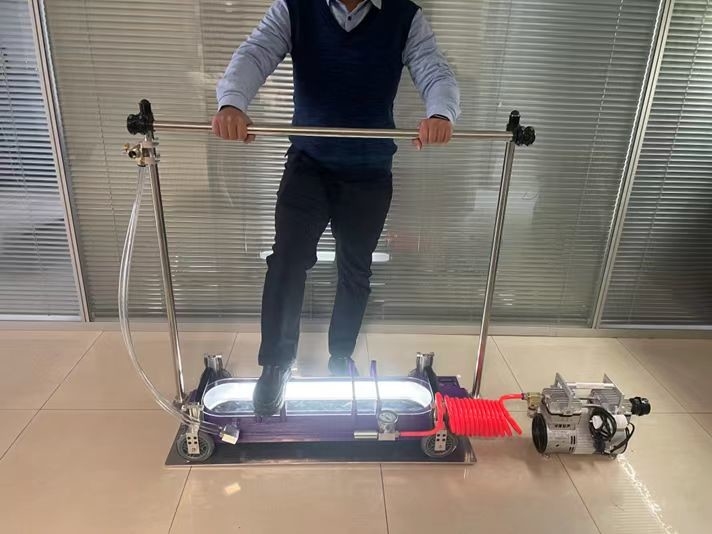

2) ফুটো সনাক্তকরণে, পরিদর্শক ভ্যাকুয়াম বক্সের উপর দাঁড়িয়ে আছেন এবং সিলিংয়ের উদ্দেশ্য অর্জনের জন্য সিলিং স্পঞ্জকে বিকৃত করতে পরিদর্শকের নিজস্ব মাধ্যাকর্ষণের উপর নির্ভর করে।সিলিং গতি দ্রুত এবং দক্ষতা উচ্চ, এবং এটি শুধুমাত্র এক বিন্দুতে ফুটো সনাক্তকরণ সম্পূর্ণ করতে প্রায় 20 সেকেন্ড সময় লাগে

3) ভ্যাকুয়াম বক্স একটি সহায়ক রড দিয়ে সজ্জিত করা হয়, যা ভ্যাকুয়াম বক্সকে হাঁটতে ঠেলে দিতে ব্যবহার করা যেতে পারে;এটাও পরিদর্শন কর্মীদের জন্য আর্মরিট যখন তারা পরিদর্শন কর্মীদের নিরাপত্তা নিশ্চিত করার জন্য ভ্যাকুয়াম বাক্সে দাঁড়িয়ে; আর্মস্ট্রেট এছাড়াও একটি বায়ু ইনলেট ভালভ দিয়ে সজ্জিত করা হয়, এবং সনাক্তকরণ কর্মী কোমর flap প্রয়োজন ছাড়া বাস্তব ভ্যাকুয়াম বক্স চাপ ত্রাণ কাজ সম্পন্ন করতে পারেন

4) ভ্যাকুয়াম গেজ এবং নিরাপত্তা ভালভ বাক্সে ইনস্টল করা হয়। যখন ভ্যাকুয়াম সেট মান পৌঁছায়, নিরাপত্তা ভালভ সেট মান ধ্রুবক ভ্যাকুয়াম বাক্সে ভ্যাকুয়াম রাখা, লাফ হবে,যাতে প্রায়ই ভ্যাকুয়াম পাম্প বন্ধ করার প্রয়োজন হয় না, সময় সাশ্রয় এবং পরিদর্শন গতি ত্বরান্বিত।

5)ভ্যাকুয়াম বক্স ব্যবহার করে, ডিটেক্টর শুধুমাত্র একটি উল্লম্ব অবস্থানে ফুটো সনাক্তকরণ কাজ সম্পন্ন করতে পারেন, যা ব্যাপকভাবে ডিটেক্টর শ্রম তীব্রতা হ্রাস,বিশেষ করে কোমরের কাজের তীব্রতা

সোজা ঢালাই ডায়াগ্রাম ভ্যাকুয়াম বক্সHV1800F-LED

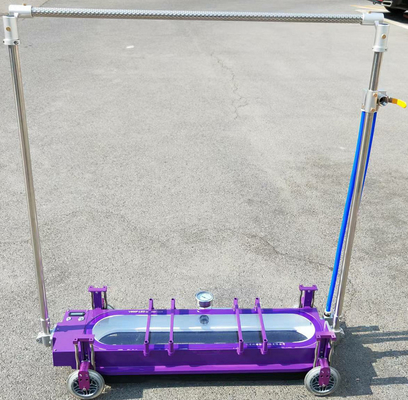

সোজা ওয়েল্ডিং ভ্যাকুয়াম বক্সের আসল ছবিHV1800F-LED

3. ফিলি সোল্ডার ভ্যাকুয়াম বাক্সের বৈশিষ্ট্য

1) পাশ একটি হাঁটা চাকা দিয়ে সজ্জিত করা হয়, যা ভ্যাকুয়াম বক্সকে হাঁটার জন্য ঠেলে দিতে পারে; একটি গাইড রেলের উভয় পাশে মাউন্ট করা এজ আঠালো সিলিং স্পঞ্জ,গাইড রেলের প্রতিটি পাশে একটি মাইক্রো পিচ রড মোটর (একক মোটর থ্রাশ 19 কেজি) এবং একটি ইলেক্ট্রোম্যাগনেট (একক শোষণ 80 কেজি) মাউন্ট করা

2) যখন এটি শক্তিযুক্ত হয়, তখন এটি ট্যাঙ্কের দেয়ালে একটি স্থির বিন্দু হিসাবে শক্তি প্রয়োগের জন্য শোষিত হয়, যা ট্যাঙ্কের দেয়ালে pushhrod মোটরের এক প্রান্ত স্থির করার সমতুল্য।ধাক্কা রড মোটর ট্যাংক প্রাচীর দিকে সরানো ভ্যাকুয়াম বক্স ধাক্কা হবে, এইভাবে সিলিং স্পঞ্জ সংকোচন ভ্যাকুয়াম বাক্সের সীল নিশ্চিত করতে

3) খালি বাক্স ব্যবহার করে, সিলিং গতি দ্রুত, দক্ষতা উচ্চ, এবং একটি ফুটো সনাক্তকরণ শুধুমাত্র প্রায় 20 সেকেন্ড সময় লাগে

4) সোজা ঢালাই ভ্যাকুয়াম বাক্সের মতোই, সহায়ক রডটি একটি বায়ু গ্রহণের ভালভের সাথে ইনস্টল করা হয়, বৈদ্যুতিন চৌম্বক এবং চাপ রড মোটর নিয়ন্ত্রণ সুইচ ছাড়াও,বক্স একটি ভ্যাকুয়াম মিটার এবং নিরাপত্তা ভালভ সঙ্গে ইনস্টল করা হয়, যখন ভ্যাকুয়াম ডিগ্রী সেট মান পৌঁছায়, নিরাপত্তা ভালভ চালু, যাতে ভ্যাকুয়াম বাক্সে ভ্যাকুয়াম ডিগ্রী সেট ধ্রুবক মান বজায় রাখা হয়,যাতে প্রায়ই ভ্যাকুয়াম পাম্প বন্ধ করার প্রয়োজন হয় না, সময় সাশ্রয় এবং পরিদর্শন গতি ত্বরান্বিত

ফিলি সোল্ডারের আসল ছবি ভ্যাকুয়াম বক্সHC1400-LED

ফিললেট ওয়েল্ড বক্স ধাক্কা রড মোটর এবং ইলেক্ট্রোম্যাগনেট বাস্তব ছবি

ভ্যাকুয়াম পাম্প

3. প্রযুক্তিগত পরামিতির প্রয়োজনীয়তাঃ

3.১ ভ্যাকুয়াম বক্সHV1800F-LEDল্যাপ এবং বট ওয়েডসের পরীক্ষার জন্য

3.1.১ ভ্যাকুয়াম ডিগ্রিঃ অন্তত ৬০ কেপিএ;

3.1.২ ওয়েড সনাক্তকরণের দৈর্ঘ্যঃ ৮০০ মিমি কম নয়;

3.1.৩ সোল্ডারের ধরন পরীক্ষা করুন: ট্যাঙ্কের তলদেশে ল্যাপ এবং বট সোল্ডার;

3.1.4 ট্যাংকের ব্যাসার্ধের প্রয়োজনীয়তাঃ ট্যাংকের সমস্ত ব্যাসের জন্য প্রয়োগ করা যেতে পারে;

★৩।1.5 অপারেশন মোডঃ পরিদর্শন কর্মীরা পুরো অপারেশনটি দাঁড়িয়ে সম্পন্ন করতে পারে;

★৩।1.6 আলোক ব্যবস্থাঃ ভ্যাকুয়াম বক্সে এলইডি আলোক ব্যবস্থা;

3.1.7 আলো সিস্টেমের পাওয়ার সাপ্লাইঃ 3Wh লিথিয়াম ব্যাটারি, পাওয়ার সাপ্লাই সময় 16 ঘন্টা কম নয়;

★৩।1.8 চলমান চাকাঃ ভ্যাকুয়াম বক্স 4 চলমান চাকার সাথে আসে, 4 স্প্রিং সহ চলমান চাকাগুলি উত্তোলন করা যেতে পারে, ভ্যাকুয়াম বক্সকে হাঁটার জন্য ঠেলে দিতে পারে;

★৩।1.9 সহায়ক রডঃ চাপ কমানোর ভালভটি সহায়ক রডে ইনস্টল করা আছে এবং সনাক্তকরণ কর্মীরা চাপ কমানোর ভালভটি স্বাভাবিক অবস্থায় চালু করতে পারে।

★৩।1.10 প্রান্ত সিলিং উপাদান, উচ্চ ঘনত্ব স্পঞ্জ

3.২ ভ্যাকুয়াম বক্সHC1400-LEDফিলিট সোয়েড পরীক্ষার জন্য

3.2.১ ভ্যাকুয়ামঃ অন্তত ৬০ কেপি;

3.2.২ ওয়েড সনাক্তকরণের দৈর্ঘ্যঃ ৪০০ মিমি কম নয়;

3.2.৩ পরিদর্শন স্লাইডের ধরনঃ ফিলি স্লাইড;

3.2.4 ট্যাংকের ব্যাসার্ধঃ ≥ ৫ মিটার;

★৩।2.5 অপারেশন মোডঃ পরিদর্শন কর্মীরা পুরো অপারেশনটি দাঁড়িয়ে সম্পন্ন করতে পারে;

★৩।2.6 আলোক ব্যবস্থাঃ ভ্যাকুয়াম বক্সে এলইডি আলোক ব্যবস্থা;

3.2.7 আলো সিস্টেমের পাওয়ার সাপ্লাইঃ 3Wh লিথিয়াম ব্যাটারি, পাওয়ার সাপ্লাই সময় 16 ঘন্টা কম নয়;

★৩।2.8 চলমান চাকাঃ ভ্যাকুয়াম বক্স 2 চলমান চাকার সাথে আসে, স্প্রিং সহ 2 চলমান চাকা উত্তোলন করা যেতে পারে, ভ্যাকুয়াম বক্সকে হাঁটার জন্য ঠেলে দিতে পারে;

★৩।2.9 সহায়ক রডঃ চাপ কমানোর ভালভটি সহায়ক রডে ইনস্টল করা আছে এবং সনাক্তকরণ কর্মীরা চাপ কমানোর ভালভটি স্বাভাবিক অবস্থায় চালু করতে পারে;

★৩।2.১০ অন্যান্য সহায়ক কার্যকারিতাঃ ভ্যাকুয়াম বক্সের উভয় পাশে ৮৫ কেজি শোষণশক্তি সহ দুটি ইলেকট্রোম্যাগনেট এবং ১৯ কেজি থ্রাস্ট শক্তি সহ দুটি ধাক্কা মোটর ইনস্টল করা আছে।

★৩।2.11 প্রান্ত সিলিং উপাদান, উচ্চ ঘনত্ব স্পঞ্জ

3.3 ভ্যাকুয়াম পাম্প

3.3.১ ভোল্টেজঃ ২২০ ভোল্ট ৫০/৬০ হার্জ;

3.3.২ ডিজাইন চাপঃ ৯২ কেপিএ;

3.3.3 পাম্পের ধরনঃ ফ্যান সহ বৈদ্যুতিক ভ্যাকুয়াম পাম্প;

3.3.4 প্রবাহের হারঃ ২০০ লিটার/মিনিট;

3.3.5 ওজনঃ ১০.৫ কেজি বেশি নয়;

3.3.6 পাওয়ারঃ ৪৫০ ওয়াটের বেশি নয়।

3.3.7 মেশিনের গোলমালঃ ≤58 ডিবি

4কনফিগারেশন প্রয়োজনীয়তা

4.১ ভ্যাকুয়াম পাম্পঃ ১ পিসি

4.২ ল্যাপ এবং বট ওয়েল্ডিং ভ্যাকুয়াম বক্সঃ 1 সেট

4.3 ফিললেট ওয়েড বক্সঃ ১ সেট

4.4 নরম বায়ু পাইপঃ ১ সেট

4.5 ভ্যাকুয়াম পাম্প পাওয়ার সাপ্লাই ব্যাটারিঃ ১ পিসি

4.6 ম্যানুয়ালঃ ১ কপি;

4.7 শিপিং বক্সঃ 3pcs
