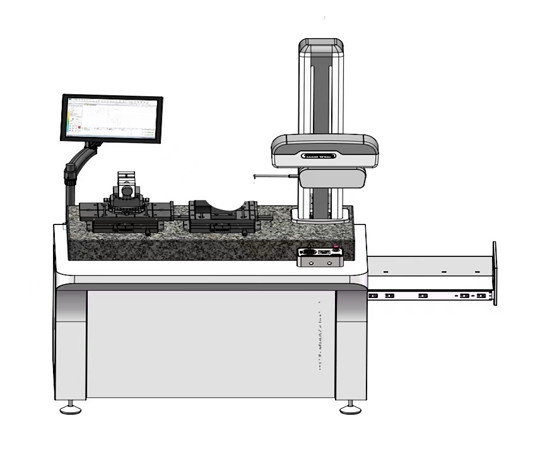

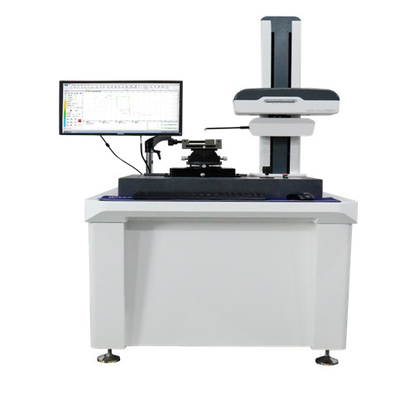

SRT-680G রুক্ষতা এবং কনট্যুর পরীক্ষক
পরিমাপের নীতি
● কার্টেসিয়ান স্থানাঙ্ক, স্টাইলাস যোগাযোগ।
● উচ্চ নির্ভুলতা বায়ু ভাসমান গাইড রেল X দিকের রৈখিক চলমান নির্ভুলতা গ্যারান্টি X স্থানাঙ্ক পরিমাপ ডেটাম হিসাবে।
● উচ্চ নির্ভুলতা ডিজিটাল সেন্সর বিভিন্ন সুনির্দিষ্ট যান্ত্রিক টুকরা অংশ প্রোফাইল পরিমাপ করার জন্য Z সমন্বয় সংকেত পেতে।
● কম্পিউটার এবং উইন্ডোজ ভিত্তিক পরিমাপ প্রোগ্রাম পরিমাপ তথ্য প্রক্রিয়া করার জন্য, মুদ্রণ এবং ফাইলিং জন্য সহজ
প্রধান কাজ
মাত্রাঃসমতল দূরত্ব, উল্লম্ব দূরত্ব, রৈখিক দূরত্ব, ব্যাসার্ধ এবং ব্যাসার্ধ রয়েছে
কোণঃ অনুভূমিক কোণ, উল্লম্ব কোণ, ক্রস কোণ
অবস্থান সহনশীলতাঃ সমান্তরালতা এবং উল্লম্বতা রয়েছে
আকারের সহনশীলতাঃ সরলতা, মুকুট, বৃত্তাকার আর্ক প্রোফাইল অন্তর্ভুক্ত
অক্জিলিয়ারী জেনারেশনঃ অক্জিলিয়ারী পয়েন্ট, অক্জিলিয়ারী লাইন, অক্জিলিয়ারী বৃত্ত রয়েছে
রুক্ষতাঃRa,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOইত্যাদি।
তরঙ্গের আকার: w,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c ((wmr) wmr ((c),wdq ইত্যাদি।
মূল রূপরেখা Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) ইত্যাদি
প্রধান পরামিতি
| পয়েন্ট | প্যারামিটার | রেজোলিউশন |
পরিমাপ পরিসীমা পরিমাপের নির্ভুলতা | এক্স অক্ষ | ২০০ মিমি | 0.১ মাইক্রোমিটার |
| সরলতা | 0.6μm /100mm | -------- |
| Z1 (রেঞ্জ) সেন্সর | ৪০ মিমি ((রুক্ষতা পরিসীমা সিঙ্ক্রোনাইজেশন) | 0.০৫ মাইক্রোমিটার |
| Z উচ্চতা | ৫৫০ মিমি | কলাম |
| মিনি. অভ্যন্তরীণ গর্ত | 30mm (একটি ছোট অভ্যন্তরীণ ব্যাসার্ধ একটি ছোট পরিমাপ সুই ব্যবহার করে পরিমাপ করা যেতে পারে) | ---------- |
| রৈখিক নির্ভুলতা | ≤±(1+I0.12HI) μm | - ------ |
| আর্ক | ≤(1.2+R/8) | 2mm |
কোণ | ≤±1′ | 60°,90° কোণ ব্লক, কোণের নমুনা দৈর্ঘ্য:5mm |
| রুক্ষতা | অবশিষ্ট মূল্য গোলমাল | ≤0.005μm | λc:0.08mm,পরীক্ষা গতি 0.1mm/s,প্ল্যাট স্ফটিক পরিমাপ |
| Z1 (রেঞ্জ) সেন্সর | কার্যকর পরিসীমা±3mm | বাঁকা পৃষ্ঠের রুক্ষতা পরিমাপ করা যাবে |
| রুক্ষতা পরিমাপের পুনরাবৃত্তিযোগ্যতা | 1δ≤2nm | Ra 0.35-0.5μm স্কয়ার ওয়েভ ক্যালিব্রেশন ব্লক |
| সূচক ত্রুটি | ±৫% | জাতীয় মান |
| নির্দেশমূলক স্থিতিশীলতা | ≤±7% | জাতীয় মান |
| পুনরাবৃত্তিযোগ্যতা পরিমাপ | ±৩% | জাতীয় মান |
| রেজোলিউশন | 0.১ মাইক্রোমিটার | ---------- |
| সেন্সর | প্রকার | ডিজিটাল গ্রিডিং সেন্সর | ----------- |
| রেজোলিউশন | 0.০৫ মাইক্রোমিটার | ------- |
| মূল্যায়নের সময়কাল | λc×3,4,5,6,7 | -------- |
| কট-অফ তরঙ্গদৈর্ঘ্য | 0.025,0.08,0.25,0.8,2.5,8 মিমি | ---------- |
| আরোহণের ক্ষমতা | ৭৭° (উপরে), ৮৮° (নীচে) | ------- |
| পরিমাপ, গতি | 0.02 মিমি থেকে 4.0 মিমি/সেকেন্ড | ---------- |
| মাপ। মোড | সেন্সর চলমান | -------- |
| এক্সজেড১জেড | তিন অক্ষের বৈদ্যুতিক নিয়ন্ত্রণ | এটা সফটওয়্যার নিয়ামক দ্বারা নিয়ন্ত্রিত হতে পারে |
| শক্তি | এসি 220V±10% 50Hz | ------- |
| পরিবেশগত অবস্থা | (RH): <85% 20°C±2°C,2°C/h,RMS≤50Hz 2.5μm/s,RMS>50Hz 5.0μm/s |
প্রধান কনফিগারেশন
সফটওয়্যার ইন্টারফেস
সরঞ্জামের আকার
| (পণ্য) | (প্যাকিং) | (Wt.kg) | (CBM m3) |
| Lx | লায় | Lz | Wt ((kg) | Lx | লায় | Lz | Wt ((kg) |
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
ব্যবহারের প্রয়োজনীয়তা
পাওয়ারঃ এসি 220V ± 10% 50Hz
পরিবেশের প্রয়োজনীয়তাঃ ((T):10 ≈30°C, ((RH): <85%, কোন স্পষ্ট কম্পন নেই, স্বাধীন গ্রাউন্ডিং
পরীক্ষার রেফারেন্স ফটো
