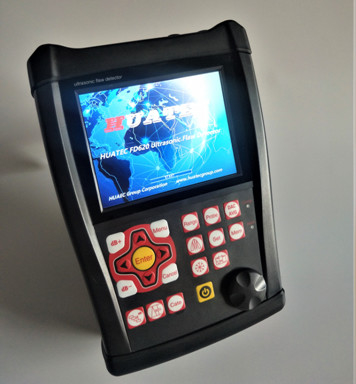

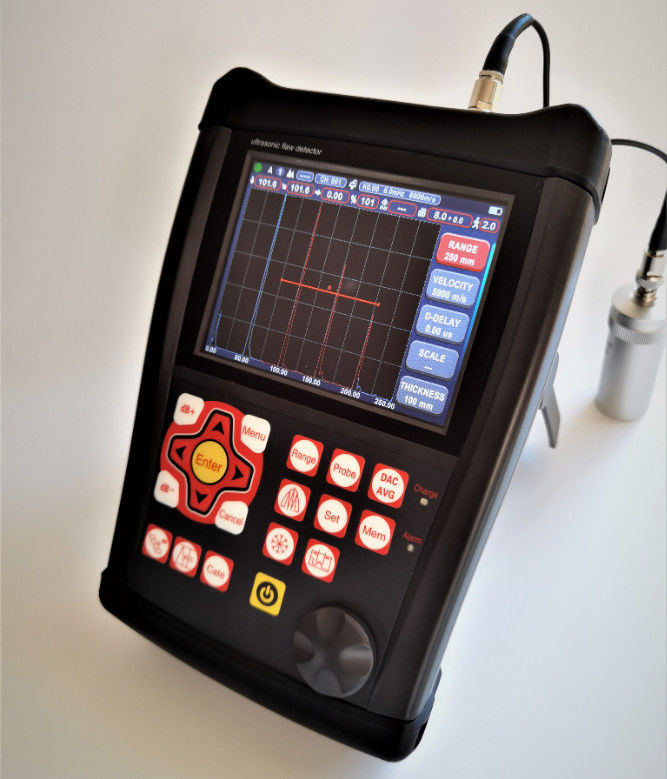

FD630 উচ্চ দক্ষতাযুক্ত অতিস্বনক ত্রুটি সনাক্তকারী TOFD সনাক্তকরণ বেধ পরীক্ষা

বিশেষ উল্লেখ

ব্যাপ্তিঃ 0-15000 মিমি, ইস্পাত গতিতে

উপাদান গতিঃ 100 ₹ 20000 m/s

পালস পুনরাবৃত্তি ফ্রিকোয়েন্সিঃ 10-100000Hz

ডায়নামিক পরিসীমাঃ ≥38dB

রৈখিকতাঃ অনুভূমিকঃ +/-0.2% FSW, উল্লম্বঃ 0.25% FSH, এম্প্লিফায়ার নির্ভুলতা +/-1 dB।

রেজোলিউশন ক্ষমতাঃ>40dB (5P14)

সংবেদনশীলতা অবশিষ্টঃ>66dB

প্রত্যাখ্যান (অপসারণ): 0 থেকে 80% পূর্ণ স্ক্রিন উচ্চতা

500 স্বাধীন সেটিং, কোন মানদণ্ড অবাধে ইনপুট করা যেতে পারে, আমরা পরীক্ষা ব্লক ছাড়া দৃশ্য কাজ করতে পারেন;

1000 এ গ্রাফের বড় মেমরি

পরীক্ষার মোডঃ ইমপ্লাস ইকো, ডুয়াল এলিমেন্ট এবং থ্রু-ট্রান্সমিশন

প্রোব টাইপঃ একক সোজা, একক কোণ, ডাল সোজা, ডাল অ্যান্গে

গেট মনিটরঃ সম্পূর্ণ পরিসরের উপর নিয়ন্ত্রিত দুটি স্বাধীন গেট

একক: ইঞ্চি বা মিলিমিটার

শক্তির প্রয়োজনীয়তাঃ এসি মেইন 100-240 ভিএসি, 50-60 হার্জ

ডিসপ্লে বিলম্বঃ -২০ থেকে ৩৪০০ μs

প্রোব বিলম্ব / শূন্য অফসেটঃ 0 থেকে 99.99μs

অভ্যন্তরীণ রিচার্জযোগ্য লিথিয়াম-আয়ন ব্যাটারি প্যাক 8.000 mAh এ 7.2V রেটযুক্ত

15 ঘন্টা নামমাত্র অপারেটিং সময় প্রদর্শন উজ্জ্বলতা উপর নির্ভর করে

4 ঘন্টা সাধারণ রিচার্জ সময়

H×W×D(মিমিঃ 260×175×60 (মিমি)

ওজনঃ1.২ কেজি

অপারেটিং তাপমাত্রাঃ -10°C থেকে 50°C

সঞ্চয় তাপমাত্রাঃ -30°C থেকে 50°C

পলস শক্তিঃ 200V, 300V, 400V, 500V নির্বাচনযোগ্য

সংশোধনঃ ইতিবাচক অর্ধ তরঙ্গ, নেতিবাচক অর্ধ তরঙ্গ, পূর্ণ তরঙ্গ, আরএফ সিস্টেম

ব্যান্ডউইথ (অ্যাম্প্লিফায়ার ব্যান্ডপাস ): 0.1 থেকে 300 MHz

গেট মনিটরঃ সম্পূর্ণ পরিসরের উপর নিয়ন্ত্রিত দুটি স্বাধীন গেট

সংবেদনশীলতাঃ 120 ডিবি সর্বোচ্চ নির্বাচনযোগ্য রেজোলিউশন 0 এ।1১.0, ২.0৬.০ ডিবি।

ট্রান্সডুসার সংযোগঃ BNC বা LEMO

কার্যাবলী

অটোমেটেড ডিসপ্লে সঠিক ত্রুটি অবস্থান ((গভীরতা d,স্তর p,দূরত্ব s,বৈচিত্র্য,sz dB,ф) ।

ত্রুটির আকার নির্ধারণঃ AVG/AVG বা DAC ব্যবহার করে স্বয়ংক্রিয় ত্রুটির আকার নির্ধারণ, ত্রুটি গ্রহণ বা প্রত্যাখ্যানের গতি প্রতিবেদন।

ট্রান্সডুসার এর স্বয়ংক্রিয় ক্যালিব্রেশন শূন্য-পয়েন্ট, কোণ, সামনের প্রান্ত এবং উপাদান বেগ।

ইকো মূল্যায়নের জন্য ডিএসি এবং এভিজি তৈরি এবং ব্যবহারের জন্য সুবিধাজনক, বক্ররেখাটি সংশোধন এবং ক্ষতিপূরণ করা যেতে পারে।

ইউ-ডিস্ক সংযুক্ত করে, ইউনিট সীমাহীন মেমরি পেতে পারে, পিডিএফ রিপোর্ট আউট করা এবং ইউপ্যাডে সিস্টেম।

স্বয়ংক্রিয়ভাবে পরীক্ষা প্রক্রিয়া এবং খেলা ভিডিও তৈরি করুন; ব্যবহার করুন, ভিডিও দৈর্ঘ্য সীমাহীন।

রঙিন Bscan.

টিওএফডি।

ওয়েল্ড ডায়াগ্রাম।

ইউনিটে ১৫টি মান রয়েছে।

সাইটে সনাক্তকরণ রিপোর্ট তৈরি এবং মুদ্রণ করতে মোবাইল ডিভাইসের সাথে নীল দাঁত সংযোগ। AWS D1।1.

বাঁকা পৃষ্ঠ সংশোধন বৈশিষ্ট্য।

ফাটল উচ্চতা পরিমাপ ফাংশন।

ম্যানিপুলেট গেটঃ পুরো স্ক্রিনের প্রস্থ জুড়ে গেট পরিসরের বিস্তৃতি।

অটো-গেইন ফাংশন।

এনভেলপঃ লাইভ এ-স্ক্যানের 60 হার্জেড আপডেট রেট এবং এ-স্ক্যানের এনভেলপ একযোগে প্রদর্শিত হবে

প্রদর্শন.

পিক হোল্ডঃ পরীক্ষার ফলাফলগুলি সহজেই ব্যাখ্যা করার জন্য হিমায়িত পিক তরঙ্গের রূপগুলিকে লাইভ এ-স্ক্যানগুলির সাথে তুলনা করুন।

স্ক্যান ফ্রিজঃ ডিসপ্লে ফ্রিজ তরঙ্গরূপ এবং শব্দ পথের তথ্য ধারণ করে।

এলার্মঃ বিপ এবং এলইডি

রিয়েল টাইম ক্লক।

ইকো পূরণ করুন.

ক্যাপচার মার্ক.

গেটের ভিতরে ইকো রঙ।

মৌলিক যন্ত্র প্যাকেজ

বহনযোগ্য অতিস্বনক ত্রুটি সনাক্তকারী

ডাইরেক্ট বিম ট্রান্সডুসার (২.৫ মেগাহার্টজ, Φ20)

এঙ্গেল বিম ট্রান্সডুসার (4 মেগাহার্টজ, 8 মিমি × 9 মিমি, 60°)

ট্রান্সডুসার এর জন্য ইন্টারকানেকশন ক্যাবল (Q9-C5, বা ঐচ্ছিক C9-C5)

রিচার্জযোগ্য লি-আইন ব্যাটারি প্যাকেজ, 7.8 amp ঘন্টা

পাওয়ার সাপ্লাই/চার্জার ইউনিট

অপারেটিং ম্যানুয়াল ইংরেজিতে

অ্যাপ সফটওয়্যার

স্ট্র্যাপ
