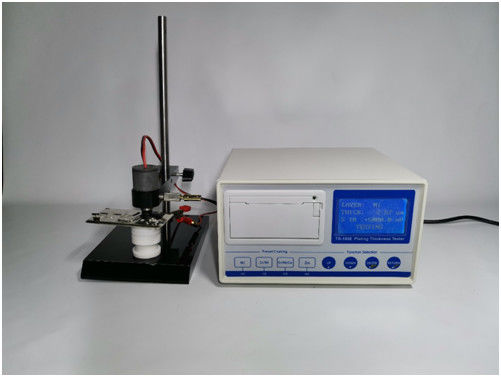

হুয়াটেক টিজি -100 কুলোমেট্রিকবেধ পরীক্ষক ধাতু আবরণ বেধ গেজ ইলেক্ট্রোলাইটিক বেধ গেজ ইনবিল্ট প্রিন্টার

ইলেক্ট্রোলাইটিক সমাধানগুলি কীভাবে নির্বাচন করবেন

ইলেক্ট্রোলাইটিক সমাধান এবং জমা ধাতু এবং বেস সংমিশ্রণের উপাধি

কীভাবে একক স্তরের ধাতুপট্টাবৃত ধাতু পরিমাপ করবেন

উদাহরণ: ইস্পাত স্তরটিতে সাদা প্যাসিভেশন সহ দস্তা প্লেটিংয়ের পরিমাপ, এটি বেধ 10μm।

1. পরিমাপ করার জন্য নিবন্ধটির দস্তা প্লেটিংয়ের পৃষ্ঠের প্যাসিভেশন ফিল্মগুলি মুছতে রাবারটি ব্যবহার করুন।
2. নিবন্ধের পৃষ্ঠের উপর উল্লম্বভাবে পরীক্ষার মাথাটি পরিমাপ করা যায়, কোনও ফুটো ছাড়াই পর্যাপ্ত চাপ প্রয়োগ করা হয়।
3. ইলেক্ট্রোলাইটিক সলিউশন এ 8 ইস্পাত সাবস্ট্রেটে দস্তা প্লেটিংয়ের সংমিশ্রণের জন্য টেবিল 2 থেকে নির্বাচন করা হয়েছে। ঘরটি অবশ্যই একটি ড্রপার ব্যবহার করে 2 মিলি ইলেক্ট্রোলাইটিক দ্রবণ দিয়ে পূরণ করতে হবে। সেল পূর্ণ হবে না। (সমাধান স্তরটি সেল খোলার থেকে প্রায় 3 মিমি)
4. ইলেক্ট্রোলাইসিস কোষের নীচে পিপেট sert োকান, কোষ থেকে বায়ু বুদ্বুদ অপসারণ করতে বেশ কয়েকবার চুষে পুনরাবৃত্তি করুন, জিংক প্লেটিংয়ের সাথে সম্পূর্ণ যোগাযোগ করতে বৈদ্যুতিন দ্রবণকে সক্ষম করে, প্রদত্ত অবস্থানে রাখার আগে।
5. জেডএন বোতামটি হতাশ করুন।
6. ইলেক্ট্রোডের স্ক্রুটির গর্তে সিগন্যাল প্লাগটি .োকান, ধাতুপট্টাবৃত অবজেক্টের সাথে লাল সংকেত ক্লিপটি সংযুক্ত করুন এবং নিশ্চিত হন যে একটি সঠিক সংযোগ হয়েছে।
7. পরিমাপ বোতামটি টিপুন, আলোড়নকারীটি ঘোরানো শুরু করে, যখন বুজার অ্যালার্মগুলি, পরিমাপটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে, 10 μm বেধটি সূচকটিতে প্রদর্শিত হয়েছে, স্টপ বোতামটি টিপুন।
8. পরিমাপের ফলাফলগুলির তালিকা পেতে মুদ্রণ বোতাম টিপুন। (আপনার যদি তালিকার প্রয়োজন না হয় তবে আপনি এই পদক্ষেপটি এড়িয়ে যেতে পারেন)
9. আলোড়নকারীকে উত্থাপন করুন, পাইপেট ব্যবহার করে ব্যবহৃত ইলেক্ট্রোলাইটিক দ্রবণটি পরিষ্কার করুন, পরীক্ষার মাথাটি উত্থাপন করুন, নিবন্ধটি সরান।
10. জল ধুয়ে ফেলা এবং মুছা দিয়ে ঘরের অভ্যন্তরীণ পৃষ্ঠ এবং গ্যাসকেটের অভ্যন্তরীণ পৃষ্ঠটি পরিষ্কার করুন। নিশ্চিত হয়ে নিন যে তাদের প্রতিস্থাপনের আগে তাদের উপর কোনও জারণ পণ্য নেই।

হার্ড ক্রোমিয়াম প্লেটিং কীভাবে পরিমাপ করবেন

উদাহরণ: ইস্পাত স্তরটিতে হার্ড ক্রোমিয়াম প্লেটিংয়ের পরিমাপ, হার্ড ক্রোমিয়াম প্লেটিংয়ের বেধ 35μm।

1. পরিমাপের জন্য নিবন্ধটির ক্রোমিয়াম ধাতুপট্টাবৃত পৃষ্ঠের প্যাসিভেশন ফিল্মগুলি মুছুন রাবারটি ব্যবহার করুন।
2. পরিমাপের জন্য নিবন্ধের পৃষ্ঠের উপর উল্লম্বভাবে পরীক্ষার মাথাটি হতাশ করুন, কোনও ফুটো ছাড়াই পর্যাপ্ত চাপ প্রয়োগ করুন।
3. ইলেক্ট্রোলাইটিক সলিউশন এ 2 টেবিল 2 থেকে নির্বাচিত হয়, ঘরটি অবশ্যই একটি ড্রপার ব্যবহার করে 2 মিলি ইলেক্ট্রোলাইটিক দ্রবণ দিয়ে পূরণ করতে হবে। সেল পূর্ণ হবে না। (সমাধান স্তরটি সেল খোলার থেকে প্রায় 3 মিমি)
4. বৈদ্যুতিন বিশ্লেষণ কোষের নীচে পাইপটি .োকান। বেশ কয়েকবার স্তন্যপান পুনরাবৃত্তি করুন, ঘর থেকে বায়ু বুদ্বুদ অপসারণ করার জন্য, ক্রোমিয়াম প্লেটিংয়ের সাথে সম্পূর্ণ যোগাযোগ করতে বৈদ্যুতিন দ্রবণকে সক্ষম করে।

দ্রষ্টব্য: ক্রোমিয়াম ধাতুপট্টাবৃত পরিমাপ করার সময় স্ট্রেরার স্থাপন করা কোনও প্রয়োজন হয় না।

5. সিআর নির্বাচন বোতাম এবং সিআর পরিমাপ বোতামের ধাতুপট্টাবৃত হতাশ করুন। (সিআর সিলেক্ট বোতামের ধাতুপট্টাবৃত: --- সাজান ক্রোমিয়াম পরিমাপ করুন --- হার্ড ক্রোমিয়াম পরিমাপ করুন)
6. ইলেক্ট্রোডের স্ক্রুটির গর্তে সিগন্যাল প্লাগটি .োকান, ধাতুপট্টাবৃত অবজেক্টের সাথে লাল সংকেত ক্লিপটি সংযুক্ত করুন এবং নিশ্চিত হন যে একটি সঠিক সংযোগ হয়েছে।
7. পরিমাপ বোতামটি টিপুন, স্ট্রেরারটি ঘোরানো শুরু করে, যখন সূচকটিতে 15μm দেখায় তখন স্টপ বোতামটি টিপুন তখন প্রিন্ট বোতামটি টিপুন (যদি পরীক্ষক সাধারণভাবে কাজ করতে না পারে), বৈদ্যুতিন দ্রবণটি পুনর্নবীকরণ করুন, আবার পরিমাপ বোতামটি টিপুন। ইলেক্ট্রোলাইটিক দ্রবণ পুনর্নবীকরণ গুঞ্জন না হওয়া পর্যন্ত 15μm এমনকি ফ্রিকোয়েন্সিতে করা উচিত। হার্ড ক্রোমিয়াম প্লেটিংয়ের বেধ রেকর্ড করুন।
8. পাইপেট ব্যবহার করে ব্যবহৃত ইলেক্ট্রোলাইটিক দ্রবণটি পরিষ্কার করুন। পরীক্ষার মাথা উঠুন। নিবন্ধটি সরান।
9. জল ধুয়ে ফেলা এবং মুছা দিয়ে ঘরের অভ্যন্তরীণ পৃষ্ঠ এবং গ্যাসকেটের অভ্যন্তরীণ পৃষ্ঠটি পরিষ্কার করুন। নিশ্চিত হয়ে নিন যে সেগুলি প্রতিস্থাপনের আগে তাদের উপর কোনও জারণ প্রো নালী নেই।

মাল্টি-লেয়ার প্লেটিং কীভাবে পরিমাপ করবেন

উদাহরণ: তামা সমন্বিত মাল্টি-লেয়ার ডিপোজিটের বেধের পরিমাপ,স্টিলের সাবস্ট্রেটে নিকেল এবং ক্রোমিয়াম ধাতুপট্টাবৃত। উপাদান স্তরগুলির বেধ ক্রোমিয়ামের 0.4μm, নিকেলের 14μm, 10μm তামার।

1. পরিমাপের জন্য নিবন্ধটিতে ধাতুপট্টাবৃত পৃষ্ঠের প্যাসিভেশন ফিল্মগুলি মুছুন রাবারটি ব্যবহার করুন
2. পরিমাপের জন্য নিবন্ধের পৃষ্ঠের উপর উল্লম্বভাবে পরীক্ষার মাথাটি হতাশ করুন, কোনও ফুটো ছাড়াই পর্যাপ্ত চাপ প্রয়োগ করুন।
3. ইলেক্ট্রোলাইটিক সলিউশন এ 2 টেবিল 2 থেকে নির্বাচিত হয়, ঘরটি অবশ্যই একটি ড্রপার ব্যবহার করে 2 মিলি ইলেক্ট্রোলাইটিক দ্রবণ দিয়ে পূরণ করতে হবে। সেল পূর্ণ হবে না। (সমাধান স্তরটি সেল খোলার থেকে প্রায় 3 মিমি)
4. বৈদ্যুতিন বিশ্লেষণ কোষের নীচে পাইপটি .োকান। বেশ কয়েকবার স্তন্যপান পুনরাবৃত্তি করুন, ঘর থেকে বায়ু বুদ্বুদ অপসারণ করার জন্য, ক্রোমিয়াম প্লেটিংয়ের সাথে সম্পূর্ণ যোগাযোগ করতে বৈদ্যুতিন দ্রবণকে সক্ষম করে।

দ্রষ্টব্য: ক্রোমিয়াম ধাতুপট্টাবৃত পরিমাপ করার সময় স্ট্রেরার স্থাপন করা কোনও প্রয়োজন হয় না।

5. টি ও সিআর পরিমাপ বোতামটি হতাশ করুন।
6. ইলেক্ট্রোডের স্ক্রুটির গর্তে সিগন্যাল প্লাগটি .োকান, ধাতুপট্টাবৃত অবজেক্টের সাথে লাল সংকেত ক্লিপটি সংযুক্ত করুন এবং নিশ্চিত হন যে একটি সঠিক সংযোগ হয়েছে।
7. পরিমাপ বোতামটি টিপুন, আলোড়নকারীটি ঘোরানো শুরু করে, যখন বুজার অ্যালার্মগুলি, পরিমাপটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে, 0.4μm এর বেধটি সূচকটিতে প্রদর্শিত হয়েছে, পুনরাবৃত্তি করুন পরিমাপ বোতামটি 1 ～ 2 বার টিপুন এবং স্টপ বোতামটি টিপানোর আগে গুঞ্জন করুন। ক্রোমিয়াম প্লেটিংয়ের বেধ রেকর্ড করুন (পরিমাপের মানগুলি প্রথম গুঞ্জন থেকে প্রাপ্ত মানগুলির উপর ভিত্তি করে)।
8. কোষের মাউন্টটি না বাড়িয়ে পাইপেট ব্যবহার করে ব্যবহৃত ইলেক্ট্রোলাইটিক দ্রবণটি পরিষ্কার করুন। ইলেক্ট্রোলাইটিক সলিউশন এ 5 এর 2 এমএল দিয়ে সেলটি পূরণ করার আগে ডিওনাইজেশন জলের সাথে কোষটি 1 ~ 2 বার ধুয়ে ফেলা (টেবিল 2 দেখুন, তামা স্তরগুলিতে নিকেল প্লেটিংয়ের জন্য ইলেক্ট্রোলাইটিক সলিউশন এ 5) এবং তারপরে আলোড়নকারীকে দাতা অবস্থানে রেখে দিন।
9. উপরের হিসাবে 7 ধাপটি পুনরাবৃত্তি করুন এবং নিকেল প্লেটিংয়ের 14μm বেধটি রেকর্ড করুন।

10. উপরের হিসাবে 7, 8 পদক্ষেপগুলি পুনরাবৃত্তি করুন এবং তামার ধাতুপট্টাবৃত 10μm এর বেধ রেকর্ড করুন।
11. পাইপেট ব্যবহার করে ব্যবহৃত ইলেক্ট্রোলাইটিক দ্রবণটি পরিষ্কার করুন। পরীক্ষার মাথা উঠুন। নিবন্ধটি সরান।
12. জল ধুয়ে ফেলা এবং মুছা দিয়ে ঘরের অভ্যন্তরীণ পৃষ্ঠ এবং গ্যাসকেটের অভ্যন্তরীণ পৃষ্ঠটি পরিষ্কার করুন। নিশ্চিত হয়ে নিন যে তাদের প্রতিস্থাপনের আগে তাদের উপর কোনও জারণ পণ্য নেই।

ইলেক্ট্রোলাইটিক সমাধানগুলির সূত্র এবং প্রস্তুতি পদ্ধতি

প্রয়োজনীয়তা: ইলেক্ট্রোলাইটিক দ্রবণটির রাসায়নিকগুলির বিশ্লেষণাত্মক খাঁটি গ্রেড এবং পাতিত জল থেকে প্রস্তুতি প্রয়োজন।

বৈশিষ্ট্য

• ইলেক্ট্রোপ্লেটিং ধাতুগুলির একক স্তরের বেধ পরিমাপের অনুমতি দেয়
• প্রিসেট স্ট্যান্ডার্ড প্লেটিং প্রকারগুলি হ'ল: আলংকারিক ক্রোমিয়াম, হার্ড ক্রোমিয়াম, নিকেল, তামা (লোহার উপর তামা বা নন-ধাতব সাবস্ট্রেট), দস্তা, টিন, রৌপ্য এবং সোনার 8 প্লেটিংয়ের ধরণ। আপনি যদি অন্যান্য ধাতুপট্টাবৃত প্রকারগুলি পরীক্ষা করতে চান তবে আপনাকে অবশ্যই প্রিসেট প্লেটিংয়ের ধরণগুলি সংশোধন করতে হবে। উদাহরণস্বরূপ, যদি আপনার বৈদ্যুতিনবিদ নিকেল পরীক্ষা করতে হয় (গ্রাহকরা রৌপ্য পরীক্ষা করতে পারেন না), আপনি রৌপ্যকে বৈদ্যুতিনবিদ নিকেলে পরিবর্তন করতে পারেন।
• মাল্টি-লেয়ার ইলেক্ট্রোপ্লেটেড লেপগুলির পৃথক স্তরগুলির বেধ পরিমাপের অনুমতি দেয়
• প্লাস্টিকগুলির মতো অ-কন্ডাক্টিং উপকরণগুলিতে বৈদ্যুতিন লেপগুলির বেধ পরিমাপের অনুমতি দেয়
• ডিজিটাল ডিসপ্লে দশমিক সিস্টেমে পরিমাপ করা বেধের সহজ এবং সঠিক সরাসরি পাঠের অনুমতি দেয়
• একটি ক্ষুদ্র প্রিন্টারের সাথে সজ্জিত, যা স্বয়ংক্রিয়ভাবে প্লেটিং প্রজাতি, বেধ এবং পরীক্ষার সময় মুদ্রণ করতে পারে
• সম্ভাব্য পার্থক্য পরিমাপ করা যায় না
• আইএসও স্পেসিফিকেশন অনুসারে স্ট্যান্ডার্ড টেস্টিং পদ্ধতি অনুসারে ব্যবহারের জন্য ডিজাইন করা হয়েছে

স্পেসিফিকেশন

মডেল: টিজি -100 ই

বিদ্যুৎ সরবরাহ: এসি 220v ± 10%, 50 ～ 60Hz

বিদ্যুৎ খরচ: 25 ডাব্লু এর বেশি নয়

মোট ওজন: প্রায় 9 কেজি

প্যাকেজের আকার: পরীক্ষক বডিটির জন্য 370 × 440 × 230 (মিমি)

পরিমাপের পরিসীমা: 0 ～ 50μm ত্রুটি: ≤ ± 10%

বিস্তারিত তালিকা:

টিজি -100E পরীক্ষক বডি 1

সম্ভাব্য পরীক্ষা স্ট্যান্ড 1

সম্ভাব্য ট্রান্সডুসার 1 এর জন্য সিগন্যাল কেবল

তড়িৎ বিশ্লেষণ সেল 1

গ্যাসকেট 1

বৈদ্যুতিন বিশ্লেষণ সমাধান এ 2, এ 4, এ 5, এ 8 1

রাবার 1

অংশ বোতল 2

নিপার 1

নির্দেশ, গ্যারান্টি কার্ড 1

পরিদর্শন পূর্ব পরিমাপ

1।কার্যকারী ডেস্কে এমনকি টেস্টার, টেস্টিং স্ট্যান্ড এবং রাসায়নিকগুলির স্ট্যান্ডটি সমান এবং সোজা রাখুন।

2. নিশ্চিত হন যে পাওয়ার সাপ্লাই এসি 220 ভি।
3. তারগুলি ব্যবহার করে পরীক্ষককে পরীক্ষার টেবিলের সাথে সংযুক্ত করুন।
4. যে কোনও নির্বাচিত প্লেটিং বোতামটি হতাশ করুন, সিগন্যাল প্লাগের টার্মিনালে সংকেত ক্লিপটি সংক্ষিপ্ত করুন, পাওয়ার স্যুইচটি চালু করুন এবং তারপরে পরিমাপ বোতামটি হতাশ করুন, আলোড়নকারীটি ঘোরানো উচিত এবং প্রদর্শিত গণনা শুরু করা উচিত। সিগন্যাল ক্লিপ এবং সিগন্যাল প্লাগের টার্মিনালের মধ্যে সংযোগকারী রেখাটি সংযোগ বিচ্ছিন্ন করুন, পরীক্ষকটি তাত্ক্ষণিকভাবে গণনা এবং অ্যালার্ম বন্ধ করা উচিত। সুতরাং পরীক্ষকের অবস্থা স্বাভাবিক হিসাবে বিবেচনা করা যেতে পারে।
