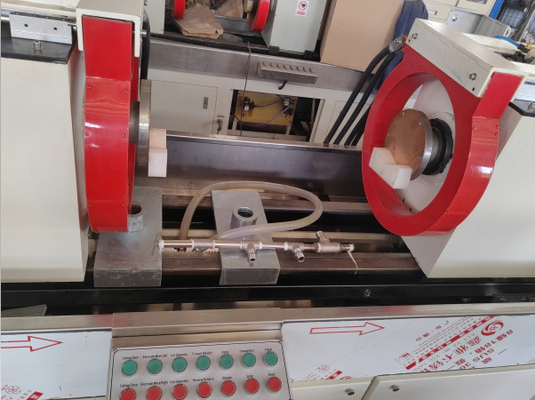

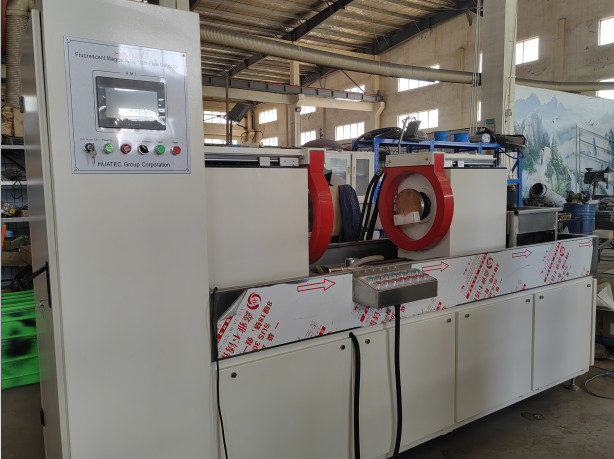

HMP-5000 ফ্লুরোসেন্ট চৌম্বকীয় কণা ত্রুটি সনাক্তকারী
কাজের নীতি
ওয়ার্কপিসের ত্রুটিতে চৌম্বকীয় ফুটো ক্ষেত্র এবং চৌম্বকীয় গুঁড়ো মধ্যে মিথস্ক্রিয়া ব্যবহার করে।এটি ইস্পাত পণ্যগুলির পৃষ্ঠ এবং প্রায় পৃষ্ঠের ত্রুটির পারমাণবিকতার পার্থক্যের সুবিধা নেয় (যেমন ফাটল)এই উপাদানগুলির ধ্রুবকতা, স্ল্যাগ অন্তর্ভুক্তি, চুলের লাইন ইত্যাদি) এবং ইস্পাতের চৌম্বকীয় অনুপ্রবেশযোগ্যতা, এই উপাদানগুলির অসামঞ্জস্যের চৌম্বকীয় ক্ষেত্রটি চৌম্বকীকরণের পরে বিকৃত হবে,যা চৌম্বকীয় ফ্লাক্স ফুটোর অংশ গঠন করে এবং একটি চৌম্বকীয় ফুটো ক্ষেত্র উৎপন্ন করে, ত্রুটি স্থানে চৌম্বকীয় ফুটোর বৈশিষ্ট্য ব্যবহার করে চৌম্বকীয় গুঁড়া শোষণ করতে,এইভাবে চৌম্বকীয় গুঁড়ো আকৃষ্ট করে ত্রুটিতে চৌম্বকীয় গুঁড়ো জমা হয় - চৌম্বকীয় চিহ্ন, যথাযথ আলোর অবস্থার অধীনে, ত্রুটির অবস্থান এবং আকৃতি যথাযথভাবে প্রকাশ করা হয়।
| প্রযুক্তিগত পরামিতি |
|
|
বর্তমান
নাম
|
এইচডব্লিউডিসি/এফডব্লিউডিসি
(বাছাই)
|
|
| |
| পরিধিগত চৌম্বকীকরণ স্রোত (এ) |
5000 |
|
| দৈর্ঘ্যীয় চুম্বকীকরণ MMF (AT) |
12000,16000,18000,20000 |
|
| অপশনাল কয়েল অভ্যন্তরীণ ব্যাসার্ধ (মিমি) |
350,400,500,600 |
|
| বৈকল্পিক সর্বোচ্চ ইলেক্ট্রোড দূরত্ব (মিমি) |
1000,1500,2000,3000,5000 |
|
| প্রধান ইঞ্জিন |
ইন্টিগ্রেটেড/স্প্লিট টাইপ (কন্ট্রোল ক্যাবিনেট প্রধান ইঞ্জিন থেকে আলাদা) |
|
| সংবেদনশীলতা |
A প্রকারের পরীক্ষার টুকরো (30/50,15/50,7/50) এ স্পষ্টভাবে প্রদর্শিত হবে |
|
| ডিউটি চক্র |
≤৩০% |
|
| কন্ট্রোল মোড |
ম্যানুয়াল/অটোমেটিক |
|
| অপারেশন ইন্টারফেস |
ডিজিটাল এম্পমিটার/টচস্ক্রিন |
|
| ক্ল্যাম্পিং মেশিন |
ম্যানুয়াল/নিউম্যাটিক |
|
| ঘূর্ণন মোড |
ম্যানুয়াল/বৈদ্যুতিক |
|
| লেজ ইলেক্ট্রোডের গতি |
ম্যানুয়াল/বৈদ্যুতিক |
|
| এসি ম্যাগনেটাইজেশন পদ্ধতি |
পরিধি, লম্বা, কম্পোজিট ম্যাগনেটাইজেশন |
|
| এসি ডিম্যাগনেটাইজেশন |
স্বয়ংক্রিয় ক্ষয় ডিম্যাগনেটাইজেশন |
|
| সংশোধন মোড |
অর্ধ তরঙ্গ সংশোধন (HWDC) / পূর্ণ তরঙ্গ সংশোধন (FWDC) |
|
| এসি/ডিসি ম্যাগনেটাইজেশন পদ্ধতি |
এসি পরিধি চুম্বকীকরণ,
ডিসি পরিধি চুম্বকীকরণ, এসি লম্বা চুম্বকীকরণ, ডিসি লম্বা চুম্বকীকরণ, এসি পরিধি + ডিসি লম্বা কম্পোজিট চুম্বকীকরণ,ডিসি পরিধি + এসি লম্বীয় যৌগিক চৌম্বকীকরণ
|
|
| ডিসি ডিম্যাগনেটাইজেশন |
অতি-নিম্ন ফ্রিকোয়েন্সি ডিম্যাগনেটাইজেশন |
|
| ইউভি ল্যাম্প |
স্থগিত / হ্যান্ডহেল্ড |
|
| স্প্রে করার সময় |
৩৬ সেকেন্ড / ম্যানুয়াল কন্ট্রোল |
|
| চৌম্বকীকরণের সময় |
0প্রতি চক্রের জন্য ৫.৫২ সেকেন্ড |
|
| ঘূর্ণন পর্যবেক্ষণের সময় |
৫-১০ সেকেন্ড |
|
| ডিম্যাগনেটাইজেশনের সময় |
৩৫ সেকেন্ড প্রতি চক্র |
|
| বায়ু সরবরাহ |
0.4-0.8 এমপিএ |
|
| পাওয়ার সাপ্লাই |
তিন-ফেজ পাঁচ-ক্যার, 380V±10%, 50Hz |
|
| সামগ্রিক মাত্রা (মিমি) |
দৈর্ঘ্যঃ 1.5m + ইলেক্ট্রোড দূরত্ব |
|
| প্রস্থঃ ২,000উচ্চতাঃ ২,200 |
|
প্রয়োগ
এটি Ferromagnetic workpieces (যেমন bolts, pins, bushings, gears, gear rings, crankshafts, ইত্যাদি) এর পৃষ্ঠ এবং নিকটবর্তী পৃষ্ঠের micro-defects (যেমন, ফাটল, slag inclusions) সনাক্ত করার জন্য ডিজাইন করা হয়েছে।) জালিয়াতির কারণে, নিষ্পেষণ, গ্রাইন্ডিং, ক্লান্তি, এবং অন্যান্য প্রক্রিয়া।
সম্মতি মানদণ্ড
চৌম্বকীয় কণা ত্রুটি ডিটেক্টরঃ GB/T 8290 2011
চৌম্বকীয় কণা পরিদর্শনের জন্য পর্যবেক্ষণের শর্তাবলীঃ GB/T 5097-2020 / ISO 3059:2012
এএসটিএম মানঃ চৌম্বকীয় কণা সনাক্তকরণ পদ্ধতি এএসটিএম E1444-01
ইইউ/আন্তর্জাতিক মানঃ DIN EN ISO 9934-2:2003
প্রযুক্তিগত পরামিতি
সনাক্তকরণ পরিসীমাঃ ব্যাসার্ধঃ ০.২৬০ মিমি, দৈর্ঘ্যঃ ১,২০০ মিমি (কাস্টমাইজযোগ্য পরিসীমা ০.৩,০০০ মিমি)
সনাক্তকরণ পদ্ধতিঃ ফ্লুরোসেন্ট বা নন-ফ্লুরোসেন্ট চৌম্বকীয় কণা সনাক্তকরণ
চৌম্বকীকরণ পদ্ধতিঃ পরিধি, লম্বা, এবং যৌগিক চৌম্বকীকরণ
ইলেকট্রোডের দূরত্বঃ নিয়ন্ত্রনযোগ্য ০১২০০ মিমি, কাস্টমাইজযোগ্য পরিসীমা ০৬০০০ মিমি
ক্ল্যাম্পিং যন্ত্রপাতিঃ ম্যানুয়াল/নিউমেটিক ক্ল্যাম্পিং
চৌম্বকীকরণ বর্তমানঃ ০৬০০০এ
ডিম্যাগনেটাইজেশন এফেক্টঃ অবশিষ্ট চৌম্বকত্ব <0.3 mT
সংবেদনশীলতাঃ A1- টাইপ স্ট্যান্ডার্ড পরীক্ষার টুকরোতে স্পষ্টভাবে প্রদর্শিত হবে (15/50 μm)
পাওয়ার সাপ্লাইঃ তিন-ফেজ পাঁচ-ডায়ার এসি 380V 50Hz
স্ট্যান্ডার্ড কনফিগারেশন:
চৌম্বকীয় কণা পরিদর্শন প্রধান ইউনিট
ডিজিটালএম্পমিটার
সুরক্ষা পর্দা সহ আলোক প্রতিরোধী অন্ধকার ঘর
সাসপেন্ড ইউভি ল্যাম্প
ফ্লুরোসেন্ট চৌম্বকীয় কণা
ম্যাগনেটিক সাসপেনশন কনসেন্ট্রেশন টেস্ট টিউব
ম্যাগনেটমিটার
ঐচ্ছিক কনফিগারেশন:
আধা-বন্ধ অন্ধকার ঘর
সম্পূর্ণ বন্ধ অন্ধকার রুম
ডিসি ম্যাগনেটাইজেশন (এইচডব্লিউডিসি/এফডব্লিউডিসি)
টাচ স্ক্রিন কন্ট্রোল প্যানেল
ঘূর্ণন পর্যবেক্ষণ (মানুয়াল/বৈদ্যুতিক)
বৈদ্যুতিকভাবে চালিত লেজ ইলেক্ট্রোড
অগ্নিরোধী তামার জাল মাদুর
| মডেল |
কনফিগারেশন |
লেজ ইলেক্ট্রোডের গতি |
ঘূর্ণন পর্যবেক্ষণ |
অপারেশন প্যানেল |
| ম্যানুয়াল |
বৈদ্যুতিক |
ম্যানুয়াল |
বৈদ্যুতিক |
ডিজিটাল এম্পমিটার |
টাচস্ক্রিন |
| অর্থনৈতিক |
বেসিক ডার্ক রুম |
√ |
|
√ |
|
√ |
|
| স্ট্যান্ডার্ড |
আধা-বন্ধ ডার্ক রুম |
√ |
|
|
√ |
√ |
|
| উন্নত |
পুরোপুরি বন্ধ ডার্ক রুম |
|
√ |
|
√ |
|
√ |
