সঠিক 1-1280 হার্জ ফ্রিকোয়েন্সি ক্যালিব্রেশনের জন্য 5 মিমি এবং 8 মিমি প্রোব কম্পন ক্যালিব্রেটর

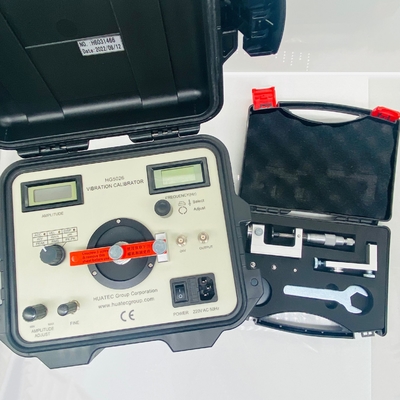

HG5026 কম্পন ক্যালিব্রেটর

HG-5026 কম্পন ক্যালিব্রেটর ব্যবহার করে কম্পন অ্যাক্সিলোমিটার, বেগ এবং সান্নিধ্য ট্রান্সডিউসার এবং একটি কম্পন পরিমাপক যন্ত্র ক্যালিব্রেট করা যেতে পারে। ক্যালিব্রেটরে 1 থেকে 1280 Hz পর্যন্ত যেকোনো ফ্রিকোয়েন্সিতে স্ট্যান্ডার্ড সাইন সংকেত কম্পন নির্ধারণ করা যেতে পারে। অ্যাক্সিলারেশন, বেগ এবং স্থানচ্যুতির বিস্তার পটেনশিওমিটারের মাধ্যমে নির্ধারণ করা যেতে পারে এবং ডিজিটাল ডিসপ্লেতে দেখানো যেতে পারে। অনুভূমিক বা উল্লম্ব কম্পন তৈরি করা যেতে পারে। HG-5026 একটি সাইন সংকেত জেনারেটর, পাওয়ার এমপ্লিফায়ার, স্ট্যান্ডার্ড ট্রান্সডিউসার, কম্পন মিটার এবং একটি শেকারকে একত্রিত করে এবং এতে ছোট আয়তন, উচ্চ নির্ভুলতা এবং সহজ অপারেশন বৈশিষ্ট্য রয়েছে। এটি পরীক্ষাগারে বা সাইটে ব্যবহার করা যেতে পারে।

ফ্রিকোয়েন্সি রেঞ্জ এবং নির্ভুলতা: 1 থেকে 1280 Hz +0.01%

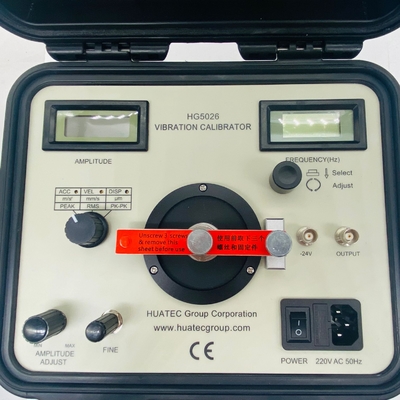

প্যানেলের বর্ণনা

1 কম্পন বিস্তারের প্রদর্শন
কম্পনের বিস্তার দেখাচ্ছে
2 ক্যালিব্রেশন পটেনশিওমিটার এই ক্যালিব্রেটরটিকে একটি সঠিক কম্পন মিটারের রিডিং এবং এই ডিভাইসের ডিসপ্লের সাথে তুলনা করে ক্যালিব্রেট করার জন্য ডিজাইন করা হয়েছে। ফাংশন সিলেক্ট সুইচটিকে ACC তে রাখুন, তারপর একটি স্ক্রু ড্রাইভার ব্যবহার করে ডিসপ্লেটিকে সামঞ্জস্য করুন যাতে এটি সঠিক কম্পন মিটারের মত হয়। তারপর একই ভাবে VEL এবং DISP সামঞ্জস্য করুন।

3 প্যারামিটার নির্বাচন সুইচ ক্যালিব্রেটরের ডিসপ্লে প্যারামিটার নির্বাচন করুন

4 কম্পন বিস্তার সমন্বয় করা

5 ধীরে ধীরে কম্পন বিস্তার সমন্বয় করা

6 একটি ট্রান্সডিউসার ক্যালিব্রেট করার জন্য কম্পন হেড
7 সান্নিধ্য প্রোবের স্ট্যান্ড ঠিক করার জন্য ট্যাপ করা ছিদ্র
সান্নিধ্য প্রোবের ক্যালিব্রেশনের জন্য।

8 পাওয়ার সুইচ

9 220 V AC পাওয়ার ইনপুট ক্যাবলের জন্য সকেট

10. কম্পন আউটপুটের জন্য সকেট
কম্পনের ওয়েভ শেপ/ বিকৃতি নিরীক্ষণের জন্য

11 –24 V ভোল্টেজের আউটপুট সকেট

সান্নিধ্য প্রোবের ক্যালিব্রেশনের জন্য পাওয়ার – 24Vdc প্রদান করা।

12 ফ্রিকোয়েন্সি সমন্বয়

ডিজিটাল অবস্থান নির্বাচন করতে প্রেস করুন, মান পরিবর্তন করতে ঘোরান

13 কম্পন ফ্রিকোয়েন্সি প্রদর্শন
