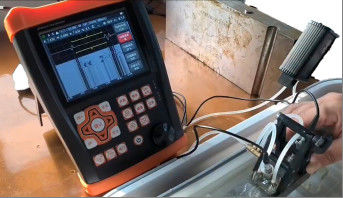

FD630 TOFD মোড পুরুত্ব পরীক্ষা অতিস্বনক ত্রুটি ডিটেক্টর

স্পেসিফিকেশন

পরিসীমা: 0-15000 মিমি, ইস্পাত গতিতে

উপাদানের বেগ:100～20000 m/s

পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি:10-10000Hz

ডাইনামিক রেঞ্জ:≥38dB

রৈখিকতা: অনুভূমিক: +/-0.2% FSW, উল্লম্ব: 0.25% FSH, পরিবর্ধক নির্ভুলতা +/-1 dB।

সমাধান ক্ষমতা:>40dB (5P14)

সংবেদনশীলতা অবশিষ্ট:>66dB

প্রত্যাখ্যান (দমন): 0 থেকে 80% সম্পূর্ণ স্ক্রিন উচ্চতা

500 স্বাধীনতা সেটআপ, যেকোনো মানদণ্ড অবাধে ইনপুট করা যেতে পারে, আমরা পরীক্ষার ব্লক ছাড়াই দৃশ্যে কাজ করতে পারি；

1000 A গ্রাফের বড় মেমরি

পরীক্ষার মোড: পালস ইকো, ডুয়াল এলিমেন্ট এবং থ্রু-ট্রান্সমিশন

প্রোব প্রকার: একক সোজা, একক কোণ, ডুয়াল সোজা, ডুয়াল অ্যাঙ্গেল

গেট মনিটর: দুটি স্বাধীন গেট সম্পূর্ণ স্ক্যান রেঞ্জে নিয়ন্ত্রণযোগ্য

ইউনিট: ইঞ্চি বা মিলিমিটার

বিদ্যুৎ প্রয়োজনীয়তা: এসি মেইন 100-240 VAC, 50-60 Hz

ডিসপ্লে বিলম্ব: -20 থেকে 3400 µs

প্রোব বিলম্ব/শূন্য অফসেট : 0 থেকে 99.99µs

অভ্যন্তরীণ রিচার্জেবল লি-আয়ন ব্যাটারি প্যাক 7.2V এ 8000 mAh

ডিসপ্লে উজ্জ্বলতার উপর নির্ভর করে 15 ঘন্টা নামমাত্র অপারেটিং সময়

4 ঘন্টা সাধারণ রিচার্জ সময়

H×W×D(মিমি):260×175×60 (মিমি)

ওজন :1.2 কেজি

অপারেটিং তাপমাত্রা: -10℃ থেকে 50℃

সংরক্ষণ তাপমাত্রা: -30℃ থেকে 50℃

পালস শক্তি: 200V, 300V, 400V, 500V নির্বাচনযোগ্য

সংশোধন: পজিটিভ হাফ ওয়েভ, নেগেটিভ হাফ ওয়েভ, ফুল ওয়েভ, আরএফ সিস্টেম

ব্যান্ডউইথ (অ্যাম্প্লিফায়ার ব্যান্ডপাস): 0.1 থেকে 300 MHz

গেট মনিটর: দুটি স্বাধীন গেট সম্পূর্ণ স্ক্যান রেঞ্জে নিয়ন্ত্রণযোগ্য

সংবেদনশীলতা: নির্বাচনযোগ্য রেজোলিউশনে 120 dB সর্বোচ্চ 0.1, 1.0, 2.0, 6.0 dB।

ট্রান্সডুসার সংযোগ: BNC বা LEMO

ফাংশন

স্বয়ংক্রিয়ভাবে ত্রুটিপূর্ণ স্থানের সঠিক প্রদর্শন (গভীরতা d, স্তর p, দূরত্ব s, প্রশস্ততা, sz dB,ф)।

ত্রুটি মাপ: AVG/AVG বা DAC ব্যবহার করে স্বয়ংক্রিয় ত্রুটি মাপ, ত্রুটি গ্রহণ বা প্রত্যাখ্যানের রিপোর্টিংকে ত্বরান্বিত করে।

ট্রান্সডুসার শূন্য-পয়েন্ট, অ্যাঙ্গেল, সামনের প্রান্ত এবং উপাদানের গতির স্বয়ংক্রিয় ক্রমাঙ্কন।

প্রতিধ্বনি মূল্যায়ন করতে DAC এবং AVG তৈরি এবং ব্যবহার করা সুবিধাজনক, বক্ররেখাটি সংশোধন এবং ক্ষতিপূরণ করা যেতে পারে।

U-ডিস্ক সংযোগ করে, ইউনিটটি সীমাহীন মেমরি পেতে পারে, PDF রিপোর্ট আউটপুট এবং আপগ্রেড সিস্টেম।

পরীক্ষার প্রক্রিয়ার স্বয়ংক্রিয় ভিডিও তৈরি এবং প্লে করা; আপান ব্যবহার করুন, ভিডিওর দৈর্ঘ্য সীমাহীন।

রঙিন Bscan।

TOFD।

ঢালাই ডায়াগ্রাম।

ইউনিটে 15টি মান আছে।

ব্লুটুথ সংযোগের মাধ্যমে মোবাইল ডিভাইসে সাইটে সনাক্তকরণ রিপোর্ট তৈরি এবং প্রিন্ট করার সুবিধা। AWS D1.1।

বক্র পৃষ্ঠ সংশোধন বৈশিষ্ট্য।

ফাটল উচ্চতা পরিমাপ ফাংশন।

গেট ম্যাগনিফাই করুন: পুরো স্ক্রিন জুড়ে গেটের বিস্তৃতি।

অটো-গেইন ফাংশন।

এনভেলপ: লাইভ এ-স্ক্যান এবং এ-স্ক্যানের এনভেলপের একযোগে প্রদর্শন 60 Hz আপডেটের হারে

প্রদর্শন।

পিক হোল্ড: লাইভ এ-স্ক্যানের সাথে জমাটবদ্ধ পিক ওয়েভফর্মের তুলনা করে সহজেই পরীক্ষার ফলাফল ব্যাখ্যা করা যায়।

স্ক্যান ফ্রিজ: ডিসপ্লে ফ্রিজ ওয়েভফর্ম এবং সাউন্ড পাথ ডেটা ধরে রাখে।

অ্যালার্ম: বীপ এবং এলইডি।

রিয়েল টাইম ক্লক।

প্রতিধ্বনি পূরণ করুন।

ক্যাপচার চিহ্ন।

গেটের মধ্যে প্রতিধ্বনির রঙ।

বেসিক ইন্সট্রুমেন্ট প্যাকেজ

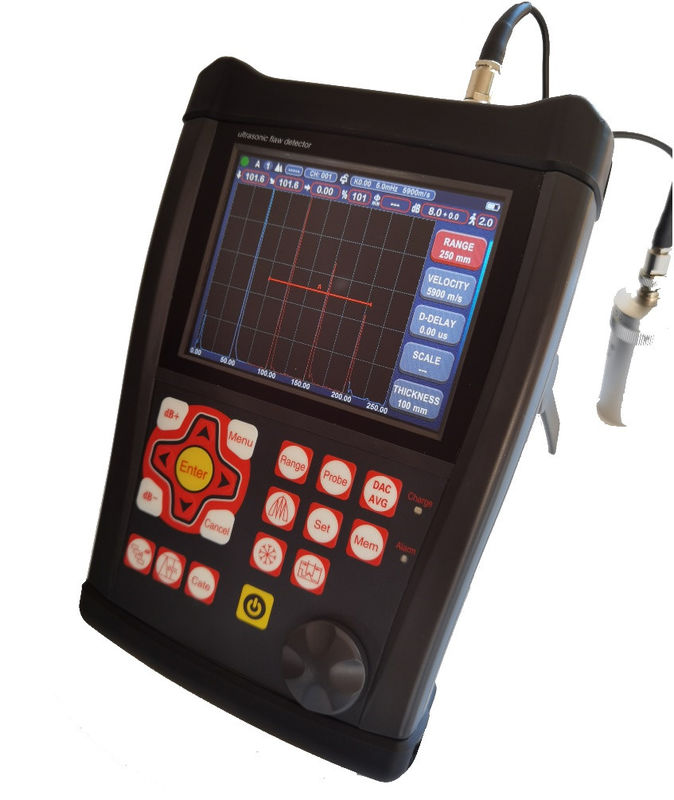

পোর্টেবল আলট্রাসনিক ত্রুটি ডিটেক্টর

সোজা বিম ট্রান্সডুসার (2.5 MHz, Φ20)

এঙ্গেল বিম ট্রান্সডুসার (4 MHz, 8 mm×9 mm, 60°)

ট্রান্সডুসারের জন্য ইন্টারকানেক্ট কেবল (Q9-C5, বা ঐচ্ছিক C9- C5)

রিচার্জেবল লি-আয়ন ব্যাটারি প্যাকেজ, 7.8 অ্যাম্পিয়ার ঘন্টা

পাওয়ার সাপ্লাই/চার্জার ইউনিট

ইংরেজি অপারেটিং ম্যানুয়াল

অ্যাপ সফটওয়্যার

স্ট্র্যাপ
