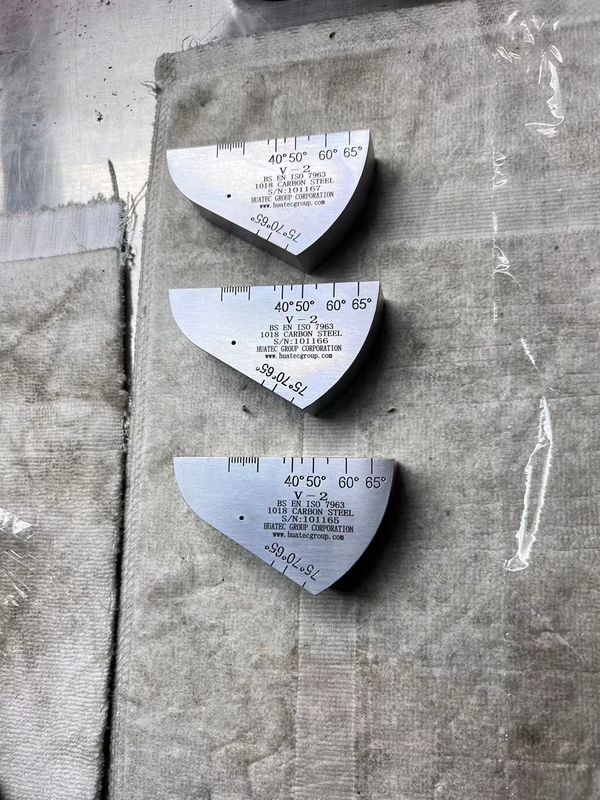

এনডিটি ক্যালিব্রেশন ব্লক IIW V2 মোট ওজন ১ কেজি

এনডিটি ক্যালিব্রেশন ব্লক IIW V2 ব্লক

স্ট্যান্ডার্ড: ISO7963-2010

IIW2 টেস্ট ব্লক (V-2 টেস্ট ব্লক) হল আন্তর্জাতিক ওয়েল্ডিং সোসাইটি কর্তৃক অনুমোদিত স্ট্যান্ডার্ড টেস্ট ব্লক। IIW টেস্ট ব্লকের সাথে তুলনা করলে V-2 (DIN54122) টেস্ট ব্লকের ওজন হালকা এবং বহন করা সহজ, যা বিশেষ করে ফিল্ড ব্যবহারের জন্য উপযুক্ত। চিত্র 1-2 দেখুন।

ব্যবহারের প্রধান বিষয়:

(১) R50mm ব্যাসার্ধের একটি চাপ প্রতিফলন পৃষ্ঠ ব্যবহার করে আনত প্রোবের আপতন বিন্দু এবং সংবেদনশীলতা মার্জিন পরিমাপ করা হয়েছিল;

(২) 5-পাস ছিদ্রের প্রতিফলন পৃষ্ঠ ব্যবহার করে, কাত প্রোবের প্রতিসরণ পরিসীমা যথাক্রমে 45°-65° এবং 65°-75°।

(৩) 12.5 মিমি পুরুত্বের নীচে একাধিক p-তরঙ্গ প্রতিবিম্ব ব্যবহার করে ত্রুটি সনাক্তকারীর অনুভূমিক এবং উল্লম্ব রৈখিকতা পরিমাপ করা যেতে পারে;

(৪) সময় অক্ষ এবং শূন্য বিন্দু সংশোধন করতে দুটি চাপযুক্ত পৃষ্ঠ, R25 এবং R50 ব্যবহার করা হয়।
