অতিস্বনক ত্রুটি সনাক্তকারী TOFD সনাক্তকরণ এবং বেধ পরীক্ষক

অতিস্বনক ত্রুটি ডিটেক্টর টিওএফডি সনাক্তকরণ এবং বেধ পরীক্ষক

★ব্যবহারকারী বান্ধব ডায়ালগ ইন্টারেক্টিভ ক্রমাঙ্কন, বক্ররেখা তৈরি করা ইত্যাদি অপারেশনগুলিতে সহায়তা করে

★Tofd মোড,Tofd সনাক্তকরণ,অত্যন্ত দক্ষএবং স্বল্প ব্যয়।

You আপনার প্রয়োজনীয় সমস্ত সরঞ্জাম: ড্যাক, এভিজি, টিসিজি, রঙ বিএসসিএন, এডাব্লুএস, ওয়েল্ড ডায়াগ্রাম ইত্যাদি।

★ পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি: 10-10000Hz সুনির্দিষ্ট সামঞ্জস্য, উচ্চ গতির স্ক্যান, কোনও মিস আউট নেই।

The শব্দ অনুপাতের উচ্চ সংকেত, পরিষ্কার এবং স্থিতিশীল প্রতিধ্বনি, অ্যান্টি-শব্দের নকশা, শক্ত কাজের অবস্থার জন্য উপযুক্ত।

★ 12-অঙ্কের বিজ্ঞাপন, উচ্চ গতির নমুনা সমস্ত বিশদ সহ আরও ভাল ইকো ডায়াগ্রামের দিকে নিয়ে যায়। সংবেদনশীল এবং এমনকি ক্ষুদ্র ত্রুটিগুলি সনাক্ত করতে পারে।

★ বেধ পরীক্ষা মোড, পরিমাপের পরিসীমা: 0.15 মিমি - 15000 মিমি (5920 মি/সে), পরিমাপ রেজোলিউশন: 0.001 মিমি।

★ স্বয়ংক্রিয়ভাবে প্রোব বিশ্লেষণ প্রতিবেদন তৈরি করা হয়েছে।

★ ত্রুটি সনাক্তকরণ ভিডিও রেকর্ডিং। সীমাহীন ইউএসবি ডেটা স্টোরেজ।, পিডিএফ আউটপুট রিপোর্ট করে।

On সাইটে সাইটে সনাক্তকরণ প্রতিবেদনগুলি তৈরি এবং মুদ্রণ করতে মোবাইল ডিভাইসে নীল দাঁত সংযোগ।

★ আইপি 65 স্ট্যান্ডার্ড। খাদ + সিলিকা জেল কেস, জল এবং ধূলিকণা প্রমাণ, শক্ত এবং চিরকাল স্থায়ী। স্যাঁতসেঁতে সমর্থন এটি যে কোনও কোণে দাঁড়ায়।

★ ব্যাটারি একটি চার্জের জন্য 15 ঘন্টা স্থায়ী হয়। প্রতিটি ব্যাটারির নিজস্ব চার্জিং নিয়ন্ত্রণ থাকে তাই দুটি ব্যাটারি দিয়ে এটি ঘড়ির চারপাশে কাজ করতে পারে।

স্পেসিফিকেশন

পরিসীমা: 0-15000 মিমি, ইস্পাত বেগে
উপাদান বেগ: 100 ～ 20000 মি/সেকেন্ড
পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি: 10-10000Hz
গতিশীল পরিসীমা: ≥38 ডিবি
লিনিয়ারিটি: অনুভূমিক: +/- 0.2% এফএসডাব্লু, উল্লম্ব: 0.25% এফএসএইচ, পরিবর্ধক নির্ভুলতা +/- 1 ডিবি।
সমাধান করার শক্তি:> 40 ডিবি (5p14)
সংবেদনশীলতা লিভিংস:> 66 ডিবি
প্রত্যাখ্যান (দমন): 0 থেকে 80% পূর্ণ পর্দার উচ্চতা
500 স্বাধীনতা সেটআপ, যে কোনও মানদণ্ড অবাধে ইনপুট হতে পারে, আমরা পরীক্ষা ব্লক ছাড়াই দৃশ্যে কাজ করতে পারি ；
1000 একটি গ্রাফের বড় স্মৃতি
পরীক্ষার মোডগুলি: নাড়ি প্রতিধ্বনি, দ্বৈত উপাদান এবং থ্রু-সংক্রমণ
প্রোব প্রকারগুলি: একক সোজা, একক কোণ, ডল স্ট্রেইট, ডাউল আনলেজ
গেট মনিটর: পুরো সুইপ রেঞ্জের চেয়ে দুটি স্বতন্ত্র গেট নিয়ন্ত্রণযোগ্য
ইউনিট: ইঞ্চি বা মিলিমিটার
পাওয়ার প্রয়োজনীয়তা: এসি মেইন 100-240 ভ্যাক, 50-60 হার্জেড
প্রদর্শন বিলম্ব: -20 থেকে 3400 µs
প্রোব বিলম্ব/শূন্য অফসেট: 0 থেকে 99.99µs
অভ্যন্তরীণ রিচার্জেবল লি-আয়ন ব্যাটারি প্যাক 8000 এমএএইচ এ 7.2V রেটেড
প্রদর্শন উজ্জ্বলতার উপর নির্ভর করে 15 ঘন্টা নামমাত্র অপারেটিং সময়
4 ঘন্টা সাধারণ রিচার্জ সময়
এইচ × ডাব্লু × ডি (মিমি): 260 × 175 × 60 (মিমি)
ওজন: 1.2 কেজি
অপারেটিং তাপমাত্রা: -10 ℃ থেকে 50 ℃
স্টোরেজ তাপমাত্রা: -30 ℃ থেকে 50 ℃
পালস শক্তি: 200 ভি, 300 ভি, 400 ভি, 500 ভি নির্বাচনযোগ্য
সংশোধন: ইতিবাচক অর্ধ তরঙ্গ, নেতিবাচক অর্ধ তরঙ্গ, পূর্ণ তরঙ্গ, আরএফ সিস্টেম
ব্যান্ডউইথ (এমপ্লিফায়ার ব্যান্ডপাস): 0.1 থেকে 300 মেগাহার্টজ
গেট মনিটর: পুরো সুইপ রেঞ্জের চেয়ে দুটি স্বতন্ত্র গেট নিয়ন্ত্রণযোগ্য
সংবেদনশীলতা: নির্বাচনযোগ্য রেজোলিউশন 0.1, 1.0, 2.0, 6.0 ডিবি -তে 120 ডিবি সর্বোচ্চ।
ট্রান্সডুসার সংযোগ: বিএনসি বা লেমো

ফাংশন

স্বয়ংক্রিয় ডিসপ্লে সুনির্দিষ্ট ত্রুটি অবস্থান (গভীরতা ডি, স্তর পি, দূরত্ব এস, প্রশস্ততা, এসজেড ডিবি, ф)।
ত্রুটিযুক্ত আকার: এভিজি/এভিজি বা ডিএসি ব্যবহার করে স্বয়ংক্রিয় ত্রুটি আকার নির্ধারণ, ত্রুটি গ্রহণযোগ্যতা বা প্রত্যাখ্যানের গতি রিপোর্টিং।
ট্রান্সডুসার শূন্য-পয়েন্ট, কোণ, সামনের প্রান্ত এবং উপাদান বেগের স্বয়ংক্রিয় ক্রমাঙ্কন।
ইকো মূল্যায়ন করতে ড্যাক এবং এভিজি তৈরি এবং ব্যবহার করতে সুবিধাজনক, বক্ররেখাটি সংশোধন ও ক্ষতিপূরণ দেওয়া যেতে পারে।
ইউ-ডিস্ককে সংযুক্ত করে, ইউনিটটি সীমাহীন মেমরি পেতে পারে, পিডিএফ রিপোর্টগুলি পুট এবং আপএডে সিস্টেমের প্রতিবেদন করে।
স্বয়ংক্রিয় পরীক্ষা প্রক্রিয়া এবং খেলার ভিডিও তৈরি করুন; উপান ব্যবহার করুন, ভিডিওর দৈর্ঘ্য সীমাহীন।
রঙ Bscan

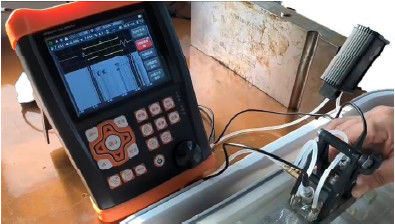

Tofd।
ওয়েল্ড ডায়াগ্রাম।
ইউনিটের 15 টি স্ট্যান্ডার্ড রয়েছে।
সাইটে সনাক্তকরণ রিপোর্টগুলি উত্পন্ন করতে এবং মুদ্রণ করতে মোবাইল ডিভাইসে নীল দাঁত সংযোগ। AWS D1.1।
বাঁকা পৃষ্ঠের সংশোধন বৈশিষ্ট্য।
ক্র্যাক উচ্চতা পরিমাপ ফাংশন।
ম্যাগনিফাই গেট: পুরো পর্দার প্রস্থের উপরে গেটের পরিসীমা ছড়িয়ে দেওয়া।
অটো-লাভ ফাংশন।
খাম: 60 হার্জ আপডেট হারের লাইভ এ-স্ক্যানের একযোগে প্রদর্শন এবং এ-স্ক্যান ডিসপ্লেটির খামে।
পিক হোল্ড: পরীক্ষার ফলাফলগুলি সহজেই ব্যাখ্যা করতে এ-স্ক্যানগুলি লাইভ করতে হিমায়িত পিক ওয়েভফর্মগুলির তুলনা করুন।
স্ক্যান ফ্রিজ: ডিসপ্লে ফ্রিজ ওয়েভফর্ম এবং সাউন্ড পাথ ডেটা ধারণ করে।
অ্যালার্ম: বীপ এবং এলইডি।
রিয়েল টাইম ক্লক।
প্রতিধ্বনি পূরণ করুন।
ক্যাপচার চিহ্ন।
গেটের মধ্যে প্রতিধ্বনি রঙ।

বেস ইনস্ট্রুমেন্ট প্যাকেজ

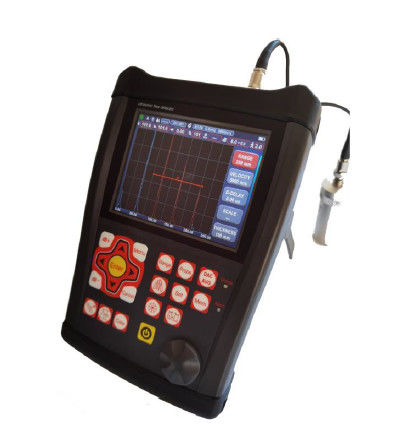

পোর্টেবল অতিস্বনক ত্রুটি ডিটেক্টর
স্ট্রেইট বিম ট্রান্সডুসার (2.5 মেগাহার্টজ, φ20)
অ্যাঙ্গেল বিম ট্রান্সডুসার (4 মেগাহার্টজ, 8 মিমি × 9 মিমি, 60 °)
ট্রান্সডুসারের জন্য আন্তঃসংযোগ কেবল (কিউ 9-সি 5, বা al চ্ছিক সি 9- সি 5)
রিচার্জেবল লি-আয়ন ব্যাটারি প্যাকেজ, 7.8 এমপি ঘন্টা
বিদ্যুৎ সরবরাহ/চার্জার ইউনিট
ইংরেজিতে অপারেটিং ম্যানুয়াল
অ্যাপ্লিকেশন সফ্টওয়্যার
স্ট্র্যাপ
