মাঝারি ফ্রিকোয়েন্সি কম্পন ক্যালিব্রেশন সিস্টেমের কনফিগারেশন স্কিম
1সাধারণ বর্ণনা
স্কিমটি মূলত কম্পন সেন্সরের সংবেদনশীলতা, রৈখিকতা, বিস্তৃতি-প্রবাহ এবং ফেজ-প্রবাহের বৈশিষ্ট্যগুলির স্বয়ংক্রিয় / ম্যানুয়াল ক্যালিব্রেশন উপলব্ধি করে,এবং সংশ্লিষ্ট পরীক্ষার রিপোর্ট গঠন করে. সিস্টেমটি কাঠামোর দিক থেকে সহজ, পরিচালনা এবং ব্যবহার করা সহজ এবং JJG233-2008 "পিজো ইলেকট্রিক অ্যাক্সিলারেশন সেন্সরগুলির জন্য যাচাইকরণ বিধিমালা", GB/T20485.21-2007/ISO16063-21 মেনে চলেঃ২০০৩ "ভিবিশন এবং শক সেন্সরগুলির জন্য ক্যালিব্রেশন পদ্ধতি পার্ট ২১ তুলনা পদ্ধতি কম্পন ক্যালিব্রেশন", "জেজেজি ১৩৪-২০০৩ টেস্টিং এবং ক্যালিব্রেশন প্রয়োজনীয়তা যেমন ম্যাগনেটো ইলেকট্রিক স্পিড সেন্সর এবং জেজেজি ৬৭৬-২০০০ ওয়ার্কিং ভাইব্রোমিটারের জন্য যাচাইকরণ বিধিমালা।
2প্রধান অভিনয়
উপলব্ধ ফ্রিকোয়েন্সি পরিসীমাঃ 5Hz-10kHz;
উপলব্ধ কম্পনের ব্যাপ্তিঃ 0-± 700m/s2;
সঠিকভাবে ভোল্টেজ, চার্জ, আইইপিই আউটপুট ত্বরণ, গতি এবং অন্যান্য সেন্সর এবং কম্পন পরীক্ষক যাচাই / ক্যালিব্রেট করতে পারেন। পয়েন্ট-বিকল্প তুলনা পদ্ধতি, সিনসোডাল স্কেপ ফ্রিকোয়েন্সি পদ্ধতি সমর্থন করুন,এলোমেলো উত্তেজনার পদ্ধতি এবং শক উত্তেজনার পদ্ধতি এবং অন্যান্য যাচাইকরণ/ক্যালিব্রেশন পদ্ধতি.
3মৌলিক রচনা

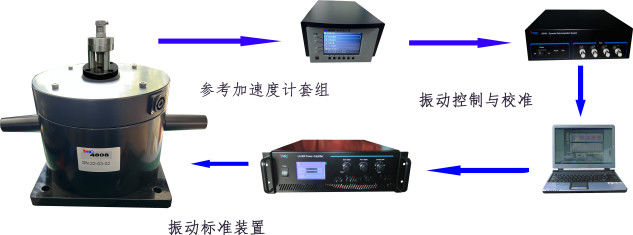

স্কিমটি স্ট্যান্ডার্ড অ্যাক্সিলরোমিটার, কম গোলমাল চার্জ এম্প্লিফায়ার, ছোট কম্পন টেবিল, রৈখিক শক্তি এম্প্লিফায়ার, গতিশীল ডেটা সংগ্রহকারী এবং সেন্সর বৈশিষ্ট্য পরীক্ষা এবং নিয়ন্ত্রণ সফ্টওয়্যার নিয়ে গঠিত.সেন্সর সংবেদনশীলতা, ব্যাপ্তি রৈখিকতা এবং ফ্রিকোয়েন্সি প্রতিক্রিয়া স্বয়ংক্রিয় পরীক্ষা এবং বন্ধ লুপ নিয়ন্ত্রণ কম্পিউটার নিয়ন্ত্রণ দ্বারা উপলব্ধি করা হয়।
দ্রষ্টব্যঃ পরীক্ষার অধীনে অ্যাক্সিলেরোমিটার প্রকৃত পণ্যের উপর নির্ভর করে এবং চিত্রটি শুধুমাত্র চার্জ আউটপুট অ্যাক্সিলেরোমিটারের রেফারেন্সের জন্য।
4সরঞ্জাম প্রযুক্তিগত পরামিতি
4.1. কম্পন টেবিল
HG-5024M স্ট্যান্ডার্ড ঝাঁকুনি টেবিল বিরল পৃথিবী Ndfeb স্থায়ী চৌম্বক উপাদান ব্যবহার করে; এটি ছোট ভলিউম, হালকা ওজন, বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা বৈশিষ্ট্য আছে,যুক্তিসঙ্গত গঠন এবং উচ্চ নির্ভরযোগ্যতা. বিশেষভাবে কম্পন ক্যালিব্রেশন, কম্পন পরীক্ষা এবং স্ট্যান্ডার্ড কম্পন উৎস কম্পন পরীক্ষা জন্য ডিজাইন করা, কম্পন সেন্সর ক্যালিব্রেশন, ক্যালিব্রেশন এবং পরীক্ষা হিসাবে ব্যবহার করা যেতে পারে,এছাড়াও পরিবেশগত কম্পন বড় এবং মাঝারি আকারের যন্ত্রাংশ জন্য ব্যবহার করা যেতে পারে, ক্লান্তি পরীক্ষা, ছোট এবং মাঝারি আকারের কাঠামোর গতিশীল প্রতিক্রিয়া পরিমাপ, রেজোনেন্স ফ্রিকোয়েন্সি এবং যান্ত্রিক প্রতিবন্ধকতা পরীক্ষা, মোডাল পরীক্ষা।
| সর্বাধিক সিনোসাইডাল উত্তেজনার শক্তি |
≥120N ((200N বায়ু শীতল) |
| অপারেটিং ফ্রিকোয়েন্সি |
৫ হার্জ ০১০০ হার্জ |
| সর্বাধিক ত্বরণ |
1m/s2 700m/s2 ((পিক মান) |
| সর্বাধিক গতি |
1.4m/s ((পিক ভ্যালু) |
| সর্বাধিক স্থানচ্যুতি |
12.7 মিমি ((পিক টু পিক) |
| ফুটো প্রবাহ |
< ৫ মিট |
| সংকেত-শব্দ অনুপাত |
≥50dB |
| ফ্রিকোয়েন্সি স্থিতিশীলতা |
≤0.1% |
| প্রশস্ততা স্থিতিশীলতা |
≤0.3% |
| বিকৃতির মাত্রা |
≤৫% |
| তির্যক কম্পন |
≤10% |
| ফ্রিকোয়েন্সি ইঙ্গিত ত্রুটি |
≤0.1% |
| সমর্থন শক্ততা |
5.6N/মিমি |
| কয়েল ডিসি প্রতিবন্ধকতা |
0.8Ω |
| সর্বাধিক ইনপুট বর্তমান |
15Arms ((25Arms বায়ু শীতল) |
| চলমান অংশের গুণমান |
১৮০ গ্রাম |
| ওজন |
৩৫ কেজি |
| টেবিলের আকার |
৬২.৫ মিলিমিটার (৫০)8,5-M8) |
| সামগ্রিক মাত্রা |
Ф215×200 মিমি |
| তাপমাত্রা পরিসীমা |
অপারেটিং তাপমাত্রাঃ 5°C ~ 40°C;
স্টোরেজ তাপমাত্রাঃ -20°C ~ 70°C।
|
| আপেক্ষিক আর্দ্রতা |
৭৫% এর বেশি নয় (তাপমাত্রা ৩০°C এর বেশি নয়) |
| রপ্তানি |
৪ পিন সকেট |
| প্রস্তাবিত পাওয়ার এম্প্লিফায়ার |
LA-500 ((20V25A) |
দ্রষ্টব্যঃ HG-5024M JJG 298-2015 স্ট্যান্ডার্ড হেকিং টেবিল যাচাইকরণ বিধিমালার মতে স্ট্যান্ডার্ড নির্মাণের জন্য একটি স্ট্যান্ডার্ড হেকিং টেবিল হিসাবে ব্যবহার করা যেতে পারে।
ফ্রিকোয়েন্সি রেঞ্জঃ ১০-১০০০০ হার্জ; সর্বোচ্চ ব্যাপ্তিঃ ৩০০ মিটার/সেকেন্ড।
4.2. লিনিয়ার পাওয়ার এম্প্লিফায়ার
LA-500 পাওয়ার এম্প্লিফায়ার স্ট্যান্ডার্ড ১৯ ইঞ্চি চ্যাসি গ্রহণ করে, সত্য রঙের এলসিডি প্রদর্শন বর্তমান, ভোল্টেজ, সিগন্যাল ফ্রিকোয়েন্সি এবং সুরক্ষা, রৈখিক পাওয়ার আউটপুট, কম বিকৃতি, ভাল সংকেত-শব্দ অনুপাত;আউটপুট ভোল্টেজ সহ, বর্তমান ইঙ্গিত এবং পর্যবেক্ষণ শেষ গর্ত; একাধিক সুরক্ষা ফাংশন; সরাসরি ড্রাইভ এমএস সিরিজের মোডাল শেকার এবং ভিটি / এসভিটি সিরিজের ছোট শেকার
| প্রোডাক্ট মডেল |
LA-500 |
| নামমাত্র আউটপুট ক্ষমতা |
৫০০ ভিএ |
| ইনপুট প্রতিবন্ধকতা |
> ১০ কেও |
| নামমাত্র আউটপুট ভোল্টেজ |
২৫ ভিআরএম |
| নামমাত্র আউটপুট বর্তমান |
২০টি অস্ত্র |
| অ-রৈখিক বিকৃতি |
<১% |
| সংকেত-শব্দ অনুপাত |
≥80dB |
| লাভ |
১০ ভি/ভি±২ ডিবি |
| ফ্রিকোয়েন্সি রেসপন্স Hz |
ধ্রুব প্রবাহ |
০-৫০k±১ ডিবি |
| আল্টারনেটিং কারেন্ট |
২০-৫০k±১ ডিবি |
| ফ্রিকোয়েন্সি পরিসীমা হার্টজ |
পূর্ণ শক্তি অনুপাত |
২০-৫ হাজার |
| ক্ষমতার হ্রাস |
০-৫০ হাজার |
| ডব্লিউএইচ ০ডি মিমি |
৪৮৩১৩২।5
₹480
|
| কেজি |
22.5 |
| পাওয়ার সাপ্লাই |
220V50Hz8A |
| ভিবিটর মডেল দিয়ে সজ্জিতঃ |
SVT-03 |
4.3. অ্যাক্সিলরোমিটার দেখুন
এইচজি-৮৩০৫ রেফারেন্স অ্যাক্সিলরোমিটার কেন্দ্রীয় সংকোচনের কাঠামো গ্রহণ করে, ভাল তাপমাত্রা বৈশিষ্ট্য, উচ্চ দীর্ঘমেয়াদী স্থিতিশীলতা, শক্তিশালী প্রভাব প্রতিরোধের;নীচে এবং উপরে ডুয়াল এম 5 (10-32 ঐচ্ছিক) ইনস্টলেশন ব্যাক-টু-ব্যাক মোডে সেন্সর সংবেদনশীলতার সুনির্দিষ্ট ক্যালিব্রেশন উপলব্ধি করতে পারে, স্ট্যান্ডার্ড কম্পন মান ট্রান্সমিশন, এবং স্থিতিশীল যাচাইকরণ স্ট্যান্ডার্ড ফাংশন।
ফ্রিকোয়েন্সি রেসপন্স কার্ভ
তাপমাত্রা বক্ররেখা
| রেফারেন্স সংবেদনশীলতা ((± 10%) |
0.110 পিসি/ ((মি/সেকেন্ড) |
| অপারেটিং ফ্রিকোয়েন্সি পরিসীমা |
0.২ হার্জ ০১০ কিলোহার্জ |
| সর্বাধিক অপারেটিং সিনাস কম্পন ত্বরণ |
9800m/s2 |
| প্রশস্ততা ফ্রিকোয়েন্সি পরিসীমা |
±২% |
0.২ হার্জ ০৫ কিলোহার্জ |
|
| ±10% |
৫হার্জ ০১০ কিলোহার্জ |
|
| ফেজ-ফ্রিকোয়েন্সি রেসপন্স ((± 1°) |
0.২ হার্জ ০১০ কিলোহার্জ |
|
| ইনস্টলেশনের প্রাকৃতিক ফ্রিকোয়েন্সি |
≥40kHz |
|
| ট্রান্সভার্সাল সংবেদনশীলতা |
≤২% |
|
| অপারেটিং তাপমাত্রা পরিসীমা |
৭৪-২০০°সি |
|
| আইসোলেশন প্রতিরোধের |
≥1011Ω |
|
| বার্ষিক স্থিতিশীলতা |
≤0.5% |
|
| ত্বরণের ব্যাপ্তির রৈখিকতা |
≤0.5% |
|
| অস্থায়ী তাপমাত্রা সংবেদনশীলতা |
0.5ms-2/°C ((0.3Hz) |
|
| চৌম্বকীয় সংবেদনশীলতা |
১ এমএস-২/টি |
|
| বেসের স্ট্রেন সংবেদনশীলতা |
0.01ms-2/με |
|
| সংবেদনশীল অংশ |
কোয়ার্টজ |
|
| ধারণক্ষমতা |
৭০ পিএফ |
|
| ওজন |
৩৮জি |
|
| ইনস্টলেশন মোড |
১০-৩২ |
|
| আউটপুট মোড |
১০-৩২ |
|
| আউটপুট মোড |
ধনাত্মক মেরুতা |
|
| মাউন্ট টর্ক |
0.5Nm ∙3.5Nm |
|
নোটঃHG-8305 এবং HG-8102B চার্জ এম্প্লিফায়ারগুলি কম্পন কিট হিসাবে ব্যবহৃত হয় এবং JJG 233-2008 পেজো ইলেকট্রিক অ্যাক্সিলেরোমিটারের জন্য যাচাইকরণ বিধিমালার সাথে সাথে রেফারেন্স অ্যাক্সিলেরোমিটার হিসাবে ব্যবহার করা যেতে পারে.
4.4. কম শব্দ চার্জ পরিবর্ধক
HG-8102B: একটি মাল্টি-মোড কম গোলমাল চার্জ এম্প্লিফায়ার যার মধ্যে ৪-বিট সেন্সর সংবেদনশীলতা নরমালাইজেশন রয়েছে, যার মধ্যে চার্জ, ভোল্টেজ, আইইপিই এবং অন্যান্য তিনটি ইনপুট মোড রয়েছে, গেইন, হাই-পাস, লো-পাস,এবং নরমালাইজড মাল্টি-ফাইল বিকল্প: ছোট আকার, উচ্চ ইন্টিগ্রেশন; চারটি সেট মানসম্মত দশমিক আউটপুট (1,000 ~ 10.99 পিসি / ইউনিট); যথার্থ পরিমাপ এবং ক্যালিব্রেশনের জন্য উপযুক্ত।
| ইনপুট |
ভোল্টেজ /IEPE ((4mA/24VDC):±10V; বৈদ্যুতিক চার্জঃ±106pC |
| রপ্তানি |
±10VP/5 mA (সর্বাধিক) |
| ডিসি অফসেট |
±10mV |
| গোলমাল |
≤5μVrms ((সর্বোচ্চ লাভ ইনপুটের সাথে ভাঁজ করা হয়) |
| লাভের শ্রেণীবিভাগ |
0.1;1;10;100;1000mV/pC ((যখন উৎস ক্যাপাসিটেন্স 1nF হয়) |
| নির্ভুলতা |
±0.5% |
| নিম্ন-পাস ফিল্টারঃ |
0.3,1k,3k,10k,30k,100kHz ((কাট-অফ ফ্রিকোয়েন্সি - 3dB±1dB,অ্যাটেনুয়েশন রেট -12dB/OCT) |
| হাই-পাস ফিল্টারঃ |
0.3,1,3,10,30,100Hz ((কাট-অফ ফ্রিকোয়েন্সি - 3dB±1dB,অ্যাটেনুয়েশন রেট -6dB/OCT) |
| তাপমাত্রা |
অপারেটিং তাপমাত্রাঃ0°C- +50°C;স্টোরেজ তাপমাত্রাঃ-55°C- +85°C |
| আর্দ্রতা |
৯৫% আরএইচ ম্যাক্স |
| পাওয়ার সাপ্লাই |
বৈকল্পিক বর্তমানঃ 220V50Hz |
| মাত্রা |
৪৫ মিমি (ডাব্লু) ₹১২২ মিমি (এইচ) ₹২০০ মিমি (ডি) |
| ওজন |
1.৫ কেজি |
| সংযোগ মোড |
ইনপুট মোডঃM5;আউটপুট মোডঃBNC;পাওয়ার সোর্সঃ 3GTJE3 ((AC) |
| ইনপুট লাইনঃ |
2 মিটার ডাবল হেড M5 STYV-1 নিম্ন শব্দ ক্যাবল |
| আউটপুট লাইন |
2 মিটার ডাবল হেড বিএনসি 50Ωআউটপুট ক্যাবল |
| পাওয়ার কর্ড |
3GTJA ((AC); 1PCS |
4.5. ডায়নামিক ডেটা কালেক্টর (কন্ট্রোলার)
এইচজি-৯২০৪এইচ ডাইনামিক ডেটা কালেক্টর হল উচ্চ নমুনা হার সহ একটি ৪ চ্যানেল ইনপুট এবং ২ চ্যানেল আউটপুট ডাইনামিক ডেটা কালেক্টর।এটি একটি গতিশীল তথ্য অধিগ্রহণ সিস্টেম গঠন করতে HG-9800-02 মৌলিক পরিমাপ এবং নিয়ন্ত্রণ সফ্টওয়্যার সঙ্গে একত্রিত করা যেতে পারে, এবং একটি বন্ধ লুপ কম্পন নিয়ন্ত্রণ সিস্টেম গঠনের জন্য HG-9800-05 সেন্সর বৈশিষ্ট্যগত পরীক্ষা সফটওয়্যারের সাথে একত্রিত করা যেতে পারে।
| চ্যানেলের সংখ্যা লিখুন |
4 |
|
| সিগন্যাল মোড |
চার্জ, ভোল্টেজ, আইইপিই |
|
| ভোল্টেজ সিগন্যাল ইনপুট ব্যান্ডউইথ |
ডিসি-১০০ কিলোহার্টজ |
|
| আইইপিই সিগন্যাল ইনপুট ব্যান্ডউইথ |
0.3Hz-100kHz |
|
| সংকেত-শব্দ অনুপাত |
≥96 ডিবি |
|
| AD সংখ্যা |
16 |
|
| এডি নির্ভুলতা |
优于±0.5% |
|
| ইনপুট পরিসীমা |
ভোল্টেজ / আইইপিইঃ ±10Vp
চার্জ ইনপুট পরিসীমাঃ ± 1 × 105পিসি
|
|
| অন্তর্নির্মিত লাভ |
ভোল্টেজ / আইইপিই ইনপুটঃ 1 বার, 10 বার, 100 বার চার্জ ইনপুটঃ 01১, ১০, ১০০ বার |
|
| IEPEউত্তেজক শক্তি সরবরাহ |
4mA±1mA / ((20-24VDC); |
|
| একক চ্যানেলের নমুনা গ্রহণের হার |
সর্বাধিক 1 M সমান্তরাল নমুনা গ্রহণ প্রতি চ্যানেলে |
|
| ডিএ রপ্তানি |
২টি স্বাধীন আউটপুট |
|
| ডিএ রেজোলিউশন |
১৬ বিট |
|
| ডিএ রূপান্তর হার |
৫০০ কিলোহার্টজ; |
|
| সিগন্যাল আউটপুট অ্যাম্প্লিচুড |
±10 ভিপি; |
|
| নির্ভুলতা |
± 0.5% এর চেয়ে ভাল |
|
| |
| মাত্রা w×D×H(মিমি) |
W240mm × H69mm × D277mm |
|
| ওজন (জি) |
3.৫ কেজি |
|
| পাওয়ার সাপ্লাই |
১০০ ∙ ২৪০ ভোল্ট এসি,৫০/৬০ এইচজেড |
|
| সহায়ক সফটওয়্যার |
HG-9800 সিগন্যাল সংগ্রহ এবং নিয়ন্ত্রণ সফটওয়্যার |
|
4.6সেন্সর বৈশিষ্ট্য পরীক্ষা এবং নিয়ন্ত্রণ ব্যবস্থা (কম্পিউটার এবং সফটওয়্যার)
HG-9800-05 সেন্সর বৈশিষ্ট্য পরীক্ষা এবং নিয়ন্ত্রণ মডিউলঃ
আমাদের স্ট্যান্ডার্ড সেন্সর, পাওয়ার এম্প্লিফায়ার, স্ট্যান্ডার্ড শেকিং টেবিল, কন্ট্রোলার ইত্যাদির সাহায্যে অটোমেটিকভাবে ত্বরণ সেন্সরের সংবেদনশীলতা, ব্যাপ্তি, রেখাযুক্ততা, ফ্রিকোয়েন্সি রেসপন্স পরীক্ষা করা যায়,ফ্রিকোয়েন্সি রেঞ্জ 40kHz পর্যন্ত পৌঁছতে পারে, এবং পরীক্ষার রিপোর্ট স্বয়ংক্রিয়ভাবে তৈরি করা যেতে পারে।
1, বিন্দু ফ্রিকোয়েন্সি পরীক্ষাঃ ফ্রিকোয়েন্সি এবং কম্পন ব্যাপ্তি মান যে কোনো সেট সেট করতে পারেন (গতি, গতি, স্থানচ্যুতি, ইত্যাদি সেট করতে পারেন), স্বয়ংক্রিয়ভাবে সম্পূর্ণ একক বিন্দু,মাল্টি-পয়েন্ট কম্পন পরীক্ষা এবং একটি রিপোর্ট গঠন;
2, স্কেপ ফ্রিকোয়েন্সি পরীক্ষাঃ রেফারেন্স ফ্রিকোয়েন্সি পয়েন্ট, ফ্রিকোয়েন্সি পয়েন্টের উপরের এবং নীচের সীমা সেট করুন এবং স্বয়ংক্রিয়ভাবে সংবেদনশীলতা এবং ফ্রিকোয়েন্সি প্রতিক্রিয়া পরীক্ষা উপলব্ধি করুন;
3, র্যান্ডম টেস্ট (দ্রুত): র্যান্ডম সিগন্যাল ব্যবহার করে, দ্রুত কম্পন সেন্সরের ফ্রিকোয়েন্সি রেসপন্স টেস্ট সম্পন্ন করুন;
4. স্বয়ংক্রিয়ভাবে প্রশস্ততা রৈখিকতা পরীক্ষা সম্পন্ন এবং একটি রিপোর্ট গঠন;
1. বেসিক কনফিগারেশন এবং দাম
| |
নাম |
মডেল নম্বর |
পরিমাণ |
রেফারেন্স মূল্য |
-
|
স্ট্যান্ডার্ড অ্যাক্সিলেরোমিটার |
HG-8305 |
1 |
|
-
|
ফিক্সচার পিছন থেকে পিছন পরীক্ষা করুন |
|
1 |
|
-
|
নিম্ন শব্দ চার্জ এম্প্লিফায়ার |
HG-8102B |
1 |
|
-
|
স্ট্যান্ডার্ড ঝাঁকুনি টেবিল |
HG-5024M |
1 |
|
-
|
লিনিয়ার পাওয়ার এম্প্লিফায়ার |
LA-500 |
1 |
|
-
|
৪-চ্যানেল ডায়নামিক ডেটা কালেক্টর (কন্ট্রোলার) |
HG-9204H |
1 |
|
-
|
সেন্সর বৈশিষ্ট্য পরীক্ষা এবং নিয়ন্ত্রণ সফটওয়্যার |
HG-9800 |
1 |
|
-
|
পরীক্ষার জন্য কম্পিউটার এবং প্রিন্টার |
|
1 |
|
-
|
প্রযুক্তিগত সহায়তা এবং পরিষেবা |
|
1 |
|
| |
|
|
দ্রষ্টব্যঃ উপরের দামগুলিতে ক্যালিব্রেশন খরচ অন্তর্ভুক্ত নেই।
