পণ্যের বিবরণ:
|
ইঙ্গিত সঠিকতা: | 0.001μm ; | পরিমাপ পরিসীমা: | জেড-অক্ষ (উল্লম্ব) 200μm ; এক্স-অক্ষ (অনুভূমিক) 17.5 মিমি (0.71 ইঞ্চি) ; ; ; |
---|---|---|---|
ছাঁকনি: | আরসি, পিসি-আরসি, গাউস, ডিপি ; | নমুনার দৈর্ঘ্য (lr): | 0.25,0.8,2.5 ; |
বিশেষভাবে তুলে ধরা: | ডিজিটাল ডিসপ্লে সারফেস রুক্ষতা মিটার,হ্যান্ডহেল্ড ডিজিটাল সারফেস রুক্ষতা মিটার,হ্যান্ডহেল্ড সারফেস রুক্ষতা মিটার |

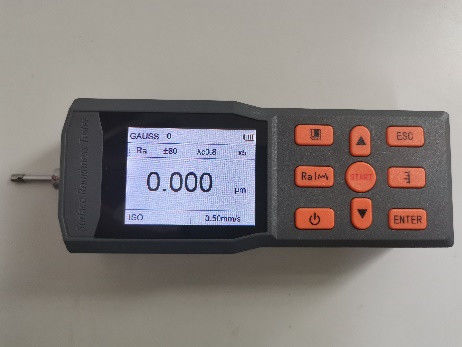

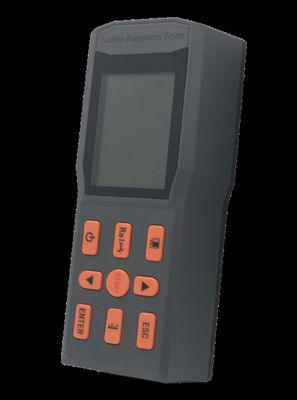

SRT-6450 হ্যান্ডহেল্ড ডিজিটাল ডিসপ্লে সারফেস রুক্ষতা মিটার
1. পণ্যের সংক্ষিপ্ত বিবরণ
এই সারফেস রুক্ষতা পরিমাপক যন্ত্রটি একটি হ্যান্ডহেল্ড ডিভাইস যা উৎপাদন সাইটের পরিবেশ এবং মোবাইল পরিমাপের প্রয়োজনীয়তার জন্য উপযুক্ত। এটি বিভিন্ন মেশিনের যন্ত্রাংশের সারফেস রুক্ষতা পরিমাপ করতে পারে, নির্বাচিত পরিমাপের শর্তের উপর ভিত্তি করে সংশ্লিষ্ট প্যারামিটারগুলি গণনা করতে পারে এবং ডিসপ্লেতে সমস্ত পরিমাপের প্যারামিটার এবং কনট্যুর গ্রাফিক্স প্রদর্শন করতে পারে। এই যন্ত্রটি সর্বশেষ আন্তর্জাতিক মানের প্রধান প্যারামিটারগুলি পরিমাপ করতে পারে এবং আন্তর্জাতিক মানগুলির সাথে সম্পূর্ণরূপে এবং কঠোরভাবে মেনে চলে। পরিমাপের প্যারামিটারগুলি জাতীয় মান GB/T3505 "পণ্যের জ্যামিতিক প্রযুক্তিগত স্পেসিফিকেশন - পরিভাষা, সংজ্ঞা এবং সারফেস স্ট্রাকচার কনট্যুর পদ্ধতির সারফেস স্ট্রাকচার প্যারামিটার" মেনে চলে এবং মার্কিন যুক্তরাষ্ট্র, জার্মানি, জাপান, যুক্তরাজ্য এবং অন্যান্য দেশের মানগুলির সাথে সঙ্গতিপূর্ণ। এটি বিভিন্ন মেশিনের যন্ত্রাংশ, যান্ত্রিক প্রক্রিয়াকরণ উত্পাদন শিল্প, পরিদর্শন, পণ্য পরিদর্শন এবং অন্যান্য বিভাগের জন্য প্রযোজ্য, বিশেষ করে বৃহৎ ওয়ার্কপিস এবং উত্পাদন লাইনের অন-সাইট পরিদর্শনের জন্য, সেইসাথে পরিদর্শন, মেট্রোলজি, পণ্য পরিদর্শন এবং অন্যান্য বিভাগ দ্বারা বাহ্যিক যাচাইকরণের জন্য, ওয়ার্কপিসের কোনো ক্ষতি না করেই।
পরিমাপযোগ্য ওয়ার্কপিসের পরিসীমা: সমতল, বাইরের বৃত্তাকার পৃষ্ঠ, শঙ্কুযুক্ত পৃষ্ঠ, ভিতরের ছিদ্র, খাঁজ, বাঁকা পৃষ্ঠ ইত্যাদি। (বিশেষ পৃষ্ঠের জন্য উপযুক্ত সেন্সর দিয়ে পরিমাপ করতে হবে)।
2.প্রযুক্তিগত পরামিতি
নাম | বিষয়বস্তু | ||
পরিমাপের পরিসীমা | Z-অক্ষ (উলম্ব) | 200μm; | |
X-অক্ষ (অনুভূমিক) | 17.5 মিমি (0.71 ইঞ্চি); | ||
রেজোলিউশন | Z-অক্ষ (উলম্ব) | 0.002μm±20μm; | |
0.004μm±40μm; | |||
0.008μm±80μm; | |||
আইটেম | প্যারামিটার |
Ra Rz Rq Rt; Rp Rv R3z R3y Rz(JIS); Rs Rsk Rku Rsm Rmr;
|
|
স্ট্যান্ডার্ড |
ISO4287 আন্তর্জাতিক স্ট্যান্ডার্ড ANSI B46.1 আমেরিকান স্ট্যান্ডার্ড DIN4768 জার্মান স্ট্যান্ডার্ড JIS B601 জাপানি স্ট্যান্ডার্ড |
||
গ্রাফিক | সাপোর্ট অনুপাত বক্ররেখা, রুক্ষতা, ফিল্টারিং ওয়েভফর্ম | ||
ফিল্টার | RC,PC-RC,গাউস,D-P; | ||
নমুনা দৈর্ঘ্য (lr) | 0.25,0.8,2.5; | ||
মূল্যায়ন দৈর্ঘ্য (ln) | Ln=lr×n n=1~5; | ||
সেন্সর | পরিমাপের নীতি | ডিসপ্লেসমেন্ট ডিফারেনশিয়াল ইন্ডাক্টর | |
স্টাইলাস | প্রাকৃতিক হীরা, 90 শঙ্কু কোণ, টিপ অর্ধেক জিন 5μm; | ||
ফোর্স পরিমাপ | <4mN; | ||
গাইড হেড | হার্ড অ্যালয়, স্লাইডিং দিক ব্যাসার্ধ 40 মিমি; | ||
স্লাইডিং গতি | lr=0.25 ,Vt=0.135mm/S; | ||
lr=0.8 , Vt=0.5mm/S; | |||
lr=2.5 , Vt=1mm/S; | |||
ফিরে আসা ,Vt=1mm/S; | |||
নির্দেশনা নির্ভুলতা | 0.001μm; | ||
নির্দেশনা ত্রুটি | ±(5nm+0.1A)A: মাল্টি-লাইন টেমপ্লেট প্যারামিটার Ra এর স্ট্যান্ডার্ড মান | ||
নির্দেশনা পরিবর্তনশীলতা | 3% এর বেশি নয়; | ||
অবশিষ্ট কনট্যুর | 0.01μm এর বেশি নয়; | ||
বিদ্যুৎ সরবরাহ | অন্তর্নির্মিত লিথিয়াম ব্যাটারি, DC5V, 2000mA চার্জার দিয়ে চার্জ করা হয়; | ||
বাইরের মাত্রা | 156mm×61mm×45mm; | ||
ওজন | প্রায় 450g | ||
কাজের পরিবেশ | তাপমাত্রা: -20℃ থেকে 40℃ আর্দ্রতা:< 90%RH | ||
সংরক্ষণ এবং পরিবহন পরিবেশ | তাপমাত্রা: -40℃ থেকে 60℃ আর্দ্রতা:< 90%RH | ||
ঐচ্ছিক জিনিসপত্র | বাঁকা পৃষ্ঠ সেন্সর, ছোট ছিদ্র সেন্সর, গভীর খাঁজ সেন্সর, এক্সটেনশন রড, অ্যাডাপ্টার রড, 200 মিমি পরিমাপ প্ল্যাটফর্ম, 300 মিমি মার্বেল পরিমাপ প্ল্যাটফর্ম |
3. কার্যকরী বৈশিষ্ট্য
*এটিতে একটি সমন্বিত যান্ত্রিক এবং বৈদ্যুতিক নকশা রয়েছে, আকারে কমপ্যাক্ট, ওজনে হালকা এবং ব্যবহার করা সহজ।
*নিয়ন্ত্রণ এবং ডেটা প্রক্রিয়াকরণের জন্য ARM+DSP চিপ গ্রহণ করা হয়েছে, যা উচ্চ গতি এবং কম বিদ্যুত খরচ করে।
*মাল্টি-প্যারামিটার Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku।
*200μm এর একটি বৃহৎ পরিমাপের পরিসীমা।
*320*240 কালার স্ক্রিন ডিসপ্লে, ডিজিটাল/গ্রাফিক ডিসপ্লে; দেখার অ্যাঙ্গেল ছাড়া হাইলাইট;
*ডিসপ্লে তথ্য সমৃদ্ধ, স্বজ্ঞাত এবং সমস্ত প্যারামিটার এবং গ্রাফিক্স দেখাতে পারে।
*GB, ISO, DIN, ANSI এবং JIS-এর মতো একাধিক জাতীয় মানের সাথে সামঞ্জস্যপূর্ণ;
*এটি একটি বিল্ট-ইন লিথিয়াম-আয়ন রিচার্জেবল ব্যাটারি এবং চার্জিং কন্ট্রোল সার্কিট দিয়ে সজ্জিত, যা উচ্চ ক্ষমতা এবং কোনো মেমরি প্রভাব নেই।
*ব্যবহারকারীদের সময়মতো চার্জ করার জন্য অবশিষ্ট ব্যাটারি শক্তি নির্দেশ করে এমন একটি আইকন রয়েছে।
*এটি চার্জিং প্রক্রিয়ার নির্দেশাবলী প্রদর্শন করতে পারে, যা অপারেটরকে যেকোনো সময় চার্জিং স্তর জানতে দেয়।
* একটানা কাজের সময় 8 ঘন্টার বেশি;
*সুপার-ক্যাপাসিটি ডেটা স্টোরেজ, 100 সেট কাঁচা ডেটা সংরক্ষণ করতে সক্ষম;
*পরিমাপ করা ডেটার রেকর্ডিং এবং স্টোরেজ;
*নির্ভরযোগ্য অ্যান্টি-মোটর স্টলিং সার্কিট এবং সফ্টওয়্যার ডিজাইন;
*পরিমাপের তথ্য, মেনু প্রম্পট তথ্য, এবং পাওয়ার অন/অফ-এর মতো বিভিন্ন প্রম্পট এবং ব্যাখ্যামূলক তথ্য প্রদর্শন করুন।
*আর্গোনোমিক শেল ডিজাইন, মজবুত, কমপ্যাক্ট, বহনযোগ্য এবং অত্যন্ত নির্ভরযোগ্য;
*রিয়েল-টাইম ডেটা এবং ঐতিহাসিক ডেটা ট্রান্সমিশনের জন্য এটি একটি কম্পিউটারের সাথে সংযুক্ত করা যেতে পারে।
*ক্যালিব্রেশন নমুনা ব্লকগুলি অপটিক্যাল গ্লাস সাবস্ট্রেট গ্রহণ করে, যা উচ্চ নির্ভুলতা বৈশিষ্ট্যযুক্ত, সহজে স্ক্র্যাচ হয় না এবং দীর্ঘ পরিষেবা জীবন রয়েছে।
*ঐচ্ছিক জিনিসপত্রের মধ্যে রয়েছে বাঁকা পৃষ্ঠ সেন্সর, ছোট ছিদ্র সেন্সর, গভীর খাঁজ সেন্সর, পরিমাপ প্ল্যাটফর্ম, সেন্সর শীথ, এক্সটেনশন রড ইত্যাদি।
