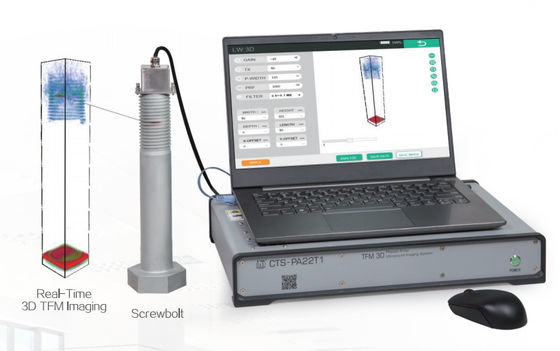

HPA-22T1 64 চ্যানেল ফুল প্যারালাল ফেজড অ্যারে টিএফএম রিয়েল-টাইম 3D আলট্রাসনিক ইমেজিং সিস্টেম, বিলম্ব 0-40 Μs এবং P 2.5ns

এইচপিএ-২২টি১ ৬৪ চ্যানেল পূর্ণ সমান্তরাল ফেজ অ্যারে টিএফএম রিয়েল টাইম থ্রিডি আল্ট্রাসোনিক ইমেজিং সিস্টেম

এইচপিএ-২২টি১ একটি নতুন৬৪ টি চ্যানেলসম্পূর্ণ সমান্তরাল ফেজযুক্ত অ্যারে মোট ফোকাসিং (টিএফএম) দ্রুত অতিস্বনক ইমেজিং সনাক্তকরণ সিস্টেম স্বাধীনভাবে আমাদের কোম্পানীর দ্বারা উন্নত। The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

ইন্ডাস্ট্রিয়াল ফেজড অ্যারে আরএফ মেটাডাটা প্ল্যাটফর্ম যা কম্পিউটারের মাধ্যমে সরাসরি সম্পূর্ণ মূল ডেটা প্রক্রিয়া করতে পারে।

স্পেসিফিকেশনঃ

বৈশিষ্ট্যঃ

• মোট ফোকাসিং (টিএফএম) পুনর্গঠন অ্যালগরিদম মডেল
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• ৬৪টি সম্পূর্ণ সমান্তরাল ফেজযুক্ত অ্যারে হার্ডওয়্যার চ্যানেল
  ৬৪টি সম্পূর্ণ সমান্তরাল ফেজযুক্ত অ্যারে হার্ডওয়্যার চ্যানেলের সাহায্যে এটি ২ মিটারের নমুনা গভীরতার সাথে রিয়েল টাইমে টাইপ এ তরঙ্গের ৪০৯৬টি এফএমসি ডেটা সংগ্রহ করতে পারে।

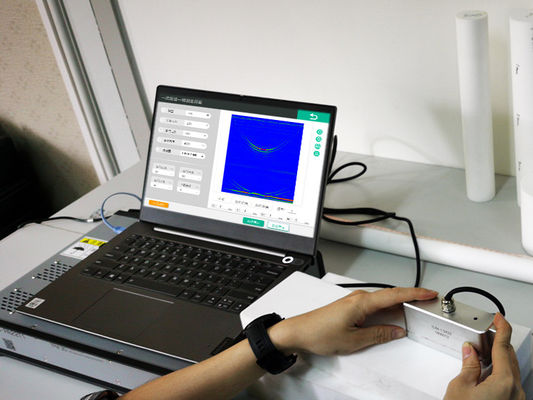

• রিয়েল টাইম টোটাল ফোকাসিং (টিএফএম) ইমেজিং সনাক্তকরণ
  এয়ারস্পেস কম্পোজিট উপকরণগুলির দ্রুত চিত্র সনাক্তকরণ সমর্থন করুন উচ্চ গতির রেল লাইন বট ওয়েডস বৈদ্যুতিক লোকোমোটিভের চাকা রিম এবং অক্ষ বায়ু টারবাইন ব্লেড বোল্ট এবং পুরু প্রাচীরের বট ওয়েডস।
• দ্রুত সি-স্ক্যান চিত্র
  ২ ডি টোটাল ফোকাসিং (টিএফএম) এর উপর ভিত্তি করে এনকোডার পজিশনিংয়ের সাথে সংযুক্ত দ্রুত সি-স্ক্যান ইমেজিং সনাক্ত করা উপাদানগুলির জন্য উপলব্ধি করা যেতে পারে।
• 3 ডি ট্রান্সভার্সাল ওয়েভ টোটাল ফোকাসিং (টিএফএম) মডিউল
  দ্বি-মাত্রিক অ্যারে জোন এবং সংশ্লিষ্ট কিলগুলির উপর ভিত্তি করে স্টেরিওস্কোপিক 3 ডি গ্রাফিকাল প্রদর্শন গঠনের জন্য ওয়েডিং এলাকার রিয়েল-টাইম সনাক্তকরণ উপলব্ধি করা যেতে পারে;3D-TFM এনকোডার সঙ্গে একত্রিত weld এলাকা একটি স্বজ্ঞাত এবং স্বচ্ছ 4D সনাক্তকরণ ইমেজ গঠন করতে পারেন.
• একাধিক 3D-TFM মোড
  সোল্ডার মেশিনের জন্য বিভিন্ন টিএফএম সমাধান; মাঝারি এবং ঘন দেয়ালের অস্টেনাইটিক স্টেইনলেস স্টিলের সোল্ডারগুলির RT পরিদর্শন করার জন্য একটি আদর্শ বিকল্প।
• রিয়েল টাইম 4D সনাক্তকরণ
  3 ডি-টিএফএম এনকোডার এর সাথে একত্রিত হয়ে রিয়েল-টাইম 4 ডি সনাক্তকরণ ইমেজ তৈরি করে এবং স্ক্যানিং গতি 100 মিমি / সেকেন্ড পর্যন্ত।
• বিশেষ ওয়ার্কপিসের TFM সনাক্তকরণ
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• মূল তথ্য সংরক্ষণ এবং প্রতিবেদন তৈরি
  সিস্টেমটি মূল পূর্ণ ম্যাট্রিক্স ডেটা স্টোরেজ এবং পরীক্ষার ফলাফল স্টোরেজ, ত্রুটির অবস্থানের পরিমাণগত বিশ্লেষণ ইত্যাদি ফাংশন সরবরাহ করে।এটি ব্যবহারকারীদের দ্বারা প্রয়োজনীয় রিপোর্ট ফর্ম্যাট অনুযায়ী পরীক্ষার রিপোর্ট প্রদান করতে পারে.
