পণ্যের বিবরণ:
|
নাড়ি অফসেট: | -10 ~ 1500 মিমি; - 0.39 ~ 50 "(ইস্পাত) | লাভ: | 110 ডিবি, সামঞ্জস্যযোগ্য পদক্ষেপ 0.5/1/2/6 ডিবি |
---|---|---|---|
ফ্রিকোয়েন্সি রেঞ্জ: | 0.5 ~ 20 মেগাহার্টজ (-3 ডিবি); 4 ফিল্টার | তদন্ত বিলম্ব: | 0 ~ 100 μ এস |
শব্দ গতি পরিসীমা: | 500 ~ 15000 মি/ এস, 0.02 ~ 0.59 "/ μ এস | ||
বিশেষভাবে তুলে ধরা: | স্বয়ংচালিত ওয়েল্ডিং স্পট টেস্টিং ইন্টিগ্রেটেড সিস্টেম,আলট্রাসনিক টেস্টিং ইন্টিগ্রেটেড সিস্টেম,স্বয়ংচালিত ওয়েল্ডিং স্পট আলট্রাসনিক সিস্টেম |
আলট্রাসনিক টেস্টিং সিস্টেমHFD-SW30গাড়ির ওয়েল্ডিং পয়েন্টগুলির জন্য HUATEC গ্রুপ দ্বারা স্বাধীনভাবে তৈরি একটি সমন্বিত সিস্টেম। সিস্টেমের মূল উপাদানগুলি আসল আমদানি করা ব্র্যান্ড গ্রহণ করে, যা পরবর্তী সিস্টেমের স্থিতিশীলতা এবং ধারাবাহিকতার ভিত্তি স্থাপন করে; ডেটা সংগ্রহ এবং বিশ্লেষণ ডকিং সফ্টওয়্যারটি আমাদের নিজস্ব সংস্থা তৈরি করেছে, যা স্বয়ংচালিত শিল্পে ওয়েল্ডিং প্রক্রিয়াগুলিতে নিযুক্ত সিনিয়র প্রকৌশলীদের ডেটা ব্যাকগ্রাউন্ডের উপর নির্ভর করে। সিস্টেমটি ক্লাউড ডেটা ম্যানেজমেন্ট এবং বিশ্লেষণের জন্য কোম্পানির যেকোনো ম্যানেজমেন্ট সফটওয়্যারের সাথে ইন্টারফেস করতে পারে। অন-সাইট পরিদর্শন ডেটা কারখানার ডিজিটাল স্ক্রিনে উপস্থাপন করা যেতে পারে, যা ওয়েল্ডিং পয়েন্ট সনাক্তকরণের স্থিতি প্রদর্শন করে, যা একটি তথ্য কারখানার উপলব্ধি করার ভিত্তি স্থাপন করে।
পণ্যের বৈশিষ্ট্য
স্বয়ংক্রিয় মূল্যায়ন ফাংশন এবং সনাক্তকরণ ফলাফলের ডেটা প্রক্রিয়াকরণ ফাংশন।
পরীক্ষা ব্যবস্থা মানগুলির উপর ভিত্তি করে পরীক্ষার পরিকল্পনা এবং পরিকল্পনা কাস্টমাইজ করে, স্বয়ংক্রিয়ভাবে সোল্ডার জয়েন্টগুলির গুণমান মূল্যায়ন করে এবং পরীক্ষার মান এবং রিপোর্ট তৈরি করে।
কেন্দ্রীয় ডেটা ম্যানেজমেন্ট ঐচ্ছিকভাবে উপলব্ধ, অন-সাইট পরীক্ষার ডেটা কারখানার ডিজিটাল স্ক্রিনে উপস্থাপন করা হয়, যা সোল্ডার জয়েন্ট পরীক্ষার স্থিতি প্রদর্শন করে, যা তথ্য প্রযুক্তি প্ল্যান্ট বাস্তবায়নের ভিত্তি স্থাপন করে (ঐচ্ছিক)।
অন্তর্ভুক্ত:
সনাক্তকরণ ডেটা শ্রেণীবদ্ধ করুন, সংগঠিত করুন, সংরক্ষণ করুন এবং পরিচালনা করুন, এই ডেটা সংরক্ষণ এবং সংগঠিত করুন, ডেটার মধ্যে সংযোগ অর্জন করুন, স্টোরেজ স্পেসের ব্যবহার উন্নত করুন, অ্যাক্সেস সহজতর করুন এবং অ্যাক্সেস দক্ষতা উন্নত করুন।
ডেটার উপর মৌলিক ক্রিয়াকলাপগুলি প্রয়োগ করুন, যেমন ক্যোয়ারিং, সন্নিবেশ, মোছা এবং সংশোধন।
ডেটা নিরাপত্তা, অখণ্ডতা এবং একাধিক ব্যবহারকারীর যুগপত ব্যবহার নিশ্চিত করতে ইউনিফাইড ম্যানেজমেন্ট এবং নিয়ন্ত্রণ।
ডেটা ইনপুট, রূপান্তর, স্টোরেজ, পুনরুদ্ধার ফাংশন, পুনর্গঠন ফাংশন, কর্মক্ষমতা পর্যবেক্ষণ, বিশ্লেষণ ফাংশন, ইত্যাদি।

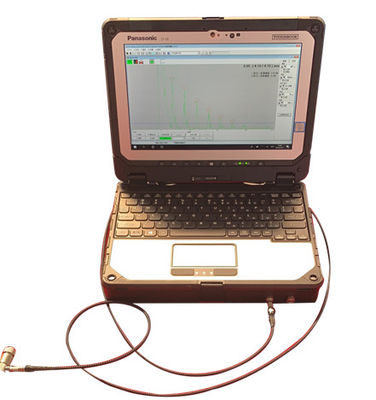

সনাক্তকরণ ব্যবস্থা সাইটে অপারেশন এবং বহনযোগ্যতার জন্য সুবিধাজনক, এবং সামরিক শিল্প থ্রি ডিফেন্স ল্যাপটপে বিল্ট-ইন, যা আলট্রাসনিক ট্রান্সমিটারের জন্য আরও ভাল সুরক্ষা প্রদান করে।
কম্পিউটার হোস্ট |
মার্কিন সামরিক স্ট্যান্ডার্ড MIL-810G পূরণ করে, জলরোধী এবং ডাস্টপ্রুফ স্তর IP65 স্ট্যান্ডার্ডে পৌঁছায় ভূমিকম্প/প্রভাব প্রতিরোধী/প্রশস্ত তাপমাত্রা প্রতিরোধী, 120 সেমি ড্রপ পরীক্ষা পাস করে, কীবোর্ড জলরোধী |
ডিসপ্লে | 10.1-ইঞ্চি উইন্ডোজ সিস্টেম সম্পূর্ণরূপে রাগড প্লাগেবল কম্পিউটার |
ব্যাটারির অপারেটিং সময় | ব্যাটারির জীবন প্রায় 10 ঘন্টা |
ওজন |
272 মিমি x 233 মিমি x 33.5 মিমি / প্রায় 1.76 কেজি (সমগ্র ইউনিট) 272 মিমি x 196 মিমি x 16.4 মিমি / প্রায় 0.95 কেজি (ফ্ল্যাট) |
মাদারবোর্ড চিপসেট | Intel ® CoRE ™ M5-6Y57 প্রসেসর (প্রধান ফ্রিকোয়েন্সি 1.1GHz, Rui ফ্রিকোয়েন্সি 2.8GHz, ক্যাশে 4MB) |
মেমরি ক্ষমতা এবং প্রকার | 8GB / 128 GB SSD |
হার্ড ডিস্কের ক্ষমতা | 256GB পর্যন্ত প্রসারিত করা যেতে পারে |
গ্রাফিক্স চিপ | Intel ® HD কোর গ্রাফিক্স কার্ড 515 |
1. স্টোরেজ তাপমাত্রা: -51+ 71 ° C
2. কাজের তাপমাত্রা: -29+ 63 ° C
3. বাহ্যিক মাত্রা: 25 × একশ আশি-তিন × 85 মিমি
4. ওজন: প্রায় 1.98 কেজি
5. সুরক্ষা স্তর: মার্কিন সামরিক স্ট্যান্ডার্ড MIL-810G স্ট্যান্ডার্ড পূরণ করে এবং জলরোধী এবং ডাস্টপ্রুফ স্তর IP65 স্ট্যান্ডার্ডে পৌঁছায়
ভূমিকম্প/প্রভাব প্রতিরোধী/প্রশস্ত তাপমাত্রা প্রতিরোধী, 120 সেমি ড্রপ পরীক্ষা পাস করে, কীবোর্ড জলরোধী
6. প্রভাব প্রতিরোধ ক্ষমতা: সর্বোচ্চ 0.15 গ্রাম/11 মিলি সেকেন্ড, IEC60068-2-27 স্ট্যান্ডার্ড অনুসারে
7. কম্পন প্রতিরোধ ক্ষমতা: 5-150 Hz, সর্বোচ্চ 2 গ্রাম, প্রতি মিনিটে 1 অষ্টভ, IEC60068-2-6Fc স্ট্যান্ডার্ড অনুসারে

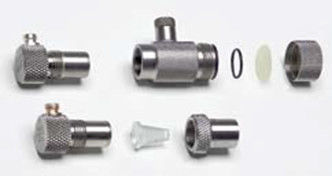

8. প্রোব ইন্টারফেস: LEMO 00 বা Microdot
9. ডিভাইস ইনপুট/আউটপুট ইন্টারফেস: এক্সপেনশন বাস পোর্ট
10. পাওয়ার ইন্টারফেস: পাওয়ার অ্যাডাপ্টার
11. USD: 3.0
12. ওয়ার্কিং পাওয়ার সাপ্লাই ওয়ার্কিং ভোল্টেজ: 5V DC, কম্পিউটারের বিল্ট-ইন ইন্টারফেসের মাধ্যমে সরবরাহ করা হয়
13. এনকোডার পাওয়ার সাপ্লাই: বাহ্যিক পাওয়ার সাপ্লাই 100-230 ভোল্ট; এসি পাওয়ার; সর্বোচ্চ পাওয়ার 5W
14. বিদ্যুতের ব্যবহার: সর্বোচ্চ বিদ্যুতের ব্যবহার 2.5W
15. আলট্রাসনিক পালস টাইপ: তীক্ষ্ণ তরঙ্গ পালস
16. পুনরাবৃত্ত ফ্রিকোয়েন্সি PRF: সর্বোচ্চ মান 1000Hz, 3 মোড (ক্যালিব্রেশন রেঞ্জের উপর নির্ভর করে), ক্রমাগত সমন্বয় পরিসীমা 8-1000Hz, বিচ্ছিন্ন পালস ক্রম, উত্তেজনা ভোল্টেজ: সর্বোচ্চ 400V
17. চার্জিং ক্যাপাসিটর: 1 nF, 220 pF
18. স্টার্টিং ওয়েভ রাইজিং এজ টাইম:<15nS
19. Ni: 50 ohms, 1000 ohms
20. প্রোব মোড (TR): চালু/বন্ধ, অনুপ্রবেশ
21. ক্যালিব্রেশন রেঞ্জ সেট এবং মূল্যায়ন করুন: সর্বনিম্ন 0-2.5 মিমি, 0-0.1 ইঞ্চি (ইস্পাতে); সর্বোচ্চ 0 থেকে 9700 মিমি, 0 থেকে 381 ইঞ্চি (ইস্পাতে)
22. শব্দ গতির পরিসীমা: 500~15000 m/s, 0.02~0.59 "/ μ S; একটি সম্পূর্ণ এবং সম্পাদনাযোগ্য উপাদান তালিকা আছে23. পালস অফসেট: -10~1500 মিমি; - 0.39~50 "(ইস্পাতে)24. প্রোব বিলম্ব: 0~100 μ S
25. ফ্রিকোয়েন্সি রেঞ্জ: 0.5~20 MHz (-3 dB); 4 ফিল্টার
26. পুনরাবৃত্তি ফ্রিকোয়েন্সি রেঞ্জ: 1-1000Hz; স্বয়ংক্রিয়ভাবে বা ম্যানুয়ালি নিয়মিত
27. লাভ: 110 dB, নিয়মিত পদক্ষেপ 0.5/1/2/6 dB
28. কাজের মোড: পালস প্রতিফলন প্রকার, ডবল ক্রিস্টাল, পরবর্তী অনুপ্রবেশের সাথে
29. সনাক্তকরণ: ফুল ওয়েভ, পজিটিভ হাফ ওয়েভ, নেগেটিভ হাফ ওয়েভ, RF রেডিও ফ্রিকোয়েন্সি (ইস্পাতে সর্বোচ্চ 150 মিমি/5.9 ")
30. দমন: 0-90% লিনিয়ার
31. DAC/TCG: DAC-এর সর্বোচ্চ 16টি ডেটা পয়েন্ট (রেফারেন্স রিফ্লেক্টর) রয়েছে, 37 dB-এর একটি ডাইনামিক রেঞ্জ এবং সর্বোচ্চ ঢাল 6 dB/ μ S; 3 নিয়মিত বক্ররেখা; TCG মোডে রূপান্তরযোগ্য (সময় লাভ সংশোধন) (অনুভূমিক রেকর্ডিং থ্রেশহোল্ড); দেশীয় এবং আন্তর্জাতিক পরীক্ষার মান পূরণ করুন
32. DGS: DGS সমস্ত প্রোবের কার্যকর সমতুল্য প্রতিবিম্বন আকারের বক্ররেখা রেকর্ড করে DGS ফাংশন সহ; DAC বা TCG হিসাবে সেট করা যেতে পারে; মূল্যায়ন পদ্ধতি একটি dB মান হিসাবে প্রদর্শিত হতে পারে যা বক্ররেখার সাথে সম্পর্কিত, সমতুল্য ব্যাস, বা মূল্যায়ন স্তর (JIS); শব্দ বেগ ক্ষয় এবং সংক্রমণ সংশোধন; রেফারেন্স প্রতিফলকগুলি ফ্ল্যাট বটমযুক্ত গর্ত, অনুভূমিক গর্ত বা বড় ফ্ল্যাট বটম হিসাবে নির্বাচন করা যেতে পারে
33. মনিটরিং গেট: 2টি স্বাধীন মনিটরিং গেট, গেটের প্রস্থ সর্বাধিক ক্যালিব্রেশন রেঞ্জের বেশি; মূল্যায়ন A-স্ক্যানের উপর ভিত্তি করে; গেট অ্যালার্ম: বন্ধ, সিঙ্ক্রোনাস, অ্যাসিঙ্ক্রোনাস; লজিক: এবং/অথবা অ্যাকোস্টিক অ্যালার্ম
34. দূরত্ব পরিমাপ: এটি একটি স্বাধীন গেটে (A গেট বা B গেট) প্রতিধ্বনির তরঙ্গ দিক বা শিখরের মধ্যে দূরত্ব পরিমাপ করতে পারে এবং শূন্য বিন্দু; অথবা গেটের মধ্যে প্রতিধ্বনির মধ্যে দূরত্বের পার্থক্য পরিমাপ করুন: গেট B - গেট A
35. পরিমাপের রেজোলিউশন: সময়ের সাথে সর্বাধিক শব্দ পথ/ডিগ্রী 12.6 মিমি: 0.01 মিমি; অথবা 0.2% ফুল স্ক্রিন প্রস্থ
36. উল্লম্ব রেজোলিউশন: 0.5% ফুল স্ক্রিন উচ্চতা বা 0.2dB
37. A-স্ক্যান ডিজিটাইজেশন: 1024 × 1024 পিক্সেল
38. ডিসপ্লে ফ্রিজিং: স্ট্যাটিক A-স্ক্যান ফ্রিজিং, ডাইনামিক A-স্ক্যান ফ্রিজিং (পিক, রিয়েল-টাইম ডাইনামিক সিগন্যাল), আলট্রাসাউন্ড পালসের 2-3 চক্রের গড় ফ্রিজিং সহ
39. প্রতিধ্বনি তুলনা: একই সাথে বর্তমান ডাইনামিক সিগন্যাল এবং অ্যাক্সেস করা A-স্ক্যান সিগন্যাল প্রদর্শন করা
40. ভাষা: জার্মান, ইংরেজি, ফরাসি, স্প্যানিশ, চীনা, জাপানি
41. ইউনিট: মিলিমিটার, ইঞ্চি, সূক্ষ্ম
42. ডেটা স্টোরেজ: ডাটাবেস যন্ত্র সেটিংস, পরীক্ষার কাজ এবং পরীক্ষার ফলাফল সংরক্ষণ এবং পরিচালনা করতে পারে; A-স্ক্যান, DAC, এবং টেক্সট টীকা সহ; এবং Microsoft Excel স্প্রেডশীট আমদানি করুন; স্টোরেজ ক্ষমতা হার্ড ড্রাইভের আকার দ্বারা সীমাবদ্ধ।
