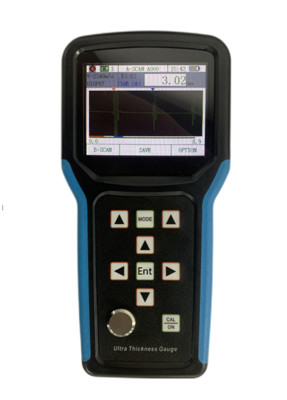

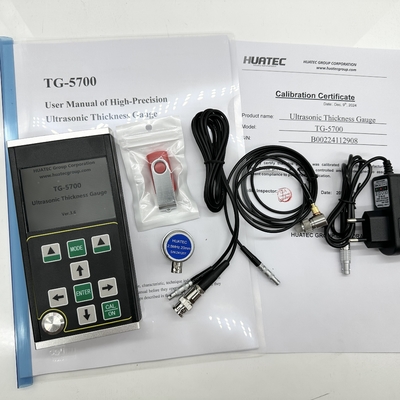

টিজি-৫৭০০A/B স্ক্যান 0.100-1800mm বড় পরিসীমা অতিস্বনক বেধ পরিমাপকারী
টিজি-৫৭১০ হল একটি ব্র্যান্ড নিউ হ্যান্ডহেল্ড উচ্চ নির্ভুলতা ডিজিটাল আল্ট্রাসোনিক বেধ গেজ A/B স্ক্যান সহ। এটি পালস প্রতিফলনের উপর ভিত্তি করে আল্ট্রাসোনিক বেধ পরিমাপের নীতি গ্রহণ করে।এটা উপাদান বেধ পরিমাপ জন্য উপযুক্ত যে একটি ধ্রুবক গতিতে এটিতে ছড়িয়ে দিতে এবং তার পিছনে থেকে প্রতিফলন পেতে পারে অতিস্বনক তরঙ্গ করতে পারেন. পরিমাপ রেজোলিউশন 0.001mm এবং পরিমাপ পরিসীমা 0.10mm (স্টিল) হিসাবে পাতলা।
এই পণ্যটি সঠিকভাবে প্লেট এবং প্রক্রিয়াজাত অংশগুলি পরিমাপ করতে পারে। অন্যদিকে, এটি ব্যবহারের সময় ক্ষয় হওয়ার পরে উত্পাদন সরঞ্জামগুলিতে পাইপ এবং চাপের পাত্রে পাতলা হওয়ার মাত্রা পর্যবেক্ষণ করতে পারে।এটি পেট্রোলিয়ামে ব্যবহার করা যেতে পারেরাসায়নিক শিল্প, ধাতুশিল্প, জাহাজ নির্মাণ, মহাকাশ, শক্তি এবং অন্যান্য ক্ষেত্রে।
এই পণ্য নিম্নলিখিত মান পূরণ করেঃ আল্ট্রাসোনিক বেধ পরিমাপের জন্য ক্যালিব্রেশন স্পেসিফিকেশন (JJF 1126-2004) ।
স্পেসিফিকেশন প্যারামিটার
| পয়েন্ট |
TG-5710 |
| প্রোব টাইপ |
একক স্ফটিক জোন / ডাবল স্ফটিক জোন |
| পরিমাপ পরিসীমা (45 # ইস্পাত) |
0.15 মিমি ∙ 1800 মিমি |
| ইঙ্গিত ত্রুটি ((<10mm) |
±0.005 মিমি |
| ইঙ্গিত ত্রুটি ((≥10mm) |
±0.1% |
| পুনরাবৃত্তিযোগ্যতার ত্রুটি |
±0.001mm ((স্ব-পরীক্ষা) |
| সূচক স্থিতিশীলতা |
জিরো ক্রসিং এবং মাল্টিপল ইকো টেকনোলজি গ্রহণ করা হয়েছে যাতে নিশ্চিত করা যায় যে ইকো শক্তি, উপাদান হ্রাস সহগ, লাভ এবং গেট উচ্চতা দ্বারা বেধ পরিমাপের মান প্রভাবিত হয় না,এবং উচ্চ পরিমাপ স্থিতিশীলতা এবং নির্ভরযোগ্যতা আছে. |
| পরিমাপের ফ্রিকোয়েন্সি |
4Hz, 8Hz, 16Hz |
| রেজোলিউশন |
0.১ মিমি,0.01 মিমি,0.001mm(0.01ইঞ্চি,0.001 ইঞ্চি,0.0001 ইঞ্চি) |
| ইমপলস জেনারেটর |
নেতিবাচক বর্গক্ষেত্র তরঙ্গ নির্গমন গৃহীত হয়, এবং পালস প্রস্থ এবং ভোল্টেজ স্বয়ংক্রিয়ভাবে জোনের সাথে মিলিত হয়। |
| শব্দ বেগ পরিসীমা |
৪০০-১৯৯৯৯ মি/সেকেন্ড |
| ক্যালিব্রেশন ব্লক |
৪ মিমি (স্টিল) |
| স্বয়ংক্রিয় বন্ধ |
আপনি ৫ মিনিট, ১০ মিনিট, ২০ মিনিট এবং ম্যানুয়ালি বন্ধ করতে পারেন। |
| প্রোব ক্যালিব্রেশন |
এক পয়েন্ট ক্যালিব্রেশন, মাল্টি পয়েন্ট ক্যালিব্রেশন |
| লাভ |
স্বয়ংক্রিয় শক্তি নিয়ন্ত্রণ, ম্যানুয়াল শক্তি নিয়ন্ত্রণ |
| লাভের পরিসীমা |
০-৭০ ডিবি |
| সনাক্তকরণ মোড |
রেডিও ফ্রিকোয়েন্সি (আরএফ), ইতিবাচক অর্ধ তরঙ্গ (পিওএস), নেতিবাচক অর্ধ তরঙ্গ (এনইজি), পূর্ণ তরঙ্গ (ফুল) |
| পরিমাপ মোড |
(1) এমবি-ইঃ প্রাথমিক প্রতিধ্বনি থেকে প্রথম নীচের প্রতিধ্বনি পর্যন্ত ট্রানজিট সময়ের উপর ভিত্তি করে পরিমাপ মোড; (2) ই-ইঃ অনুপ্রবেশ লেপ পরিমাপ মোড, স্বতঃস্ফূর্ত এমএক্সএন প্রতিধ্বনি ঐচ্ছিক; (3) এমই-ইঃমাল্টিপল ইকো পরিমাপ মোড; (4) THIN: পাতলা দেয়াল পরিমাপ মোড; |
| সংখ্যার মোড |
বেধ মান মোড, পার্থক্য / হ্রাস হার মোড, সর্বোচ্চ / সর্বনিম্ন মান মোড |
| এ-স্ক্যান মোড |
উপলব্ধ |
| বি-স্ক্যান মোড |
উপলব্ধ |
| সংযোগকারী নির্দেশ |
উপলব্ধ |
| ব্যাটারি নির্দেশক |
উপলব্ধ |
| ভাষা |
ইংরেজি |
| ইউনিট |
মিমি/ইঞ্চি |
| মেনু অপারেশন |
উপলব্ধ |
| সফটওয়্যার ফাংশন |
ডায়নামিক গেট সেটিং, ব্লাঙ্কিং সেটিং (ব্ল্যাক), ইকো ব্লাঙ্কিং সেটিং (ই-ব্ল্যাক), ইকো ফ্রিজিং, ইকো ট্রান্সলেশন এবং স্কেলিং |
| স্টোরেজ ফাংশন |
এটি একসাথে ১০০,০০০ বেধ (প্রতিটি গ্রুপে ১০০০), ৫০০ গ্রুপ এ-স্ক্যান তরঙ্গরূপ এবং ৫০০ গ্রুপ বি-স্ক্যান তরঙ্গরূপ সংরক্ষণ করতে পারে। |
| হোস্ট প্রোগ্রাম আপগ্রেড করুন |
উপলব্ধ |
| প্রদর্শন |
3.5 "কিউভিজিএ (320 × 240) রঙিন টিএফটি-এলসিডি স্ক্রিন |
| ডেটা ট্রান্সমিশন |
এটি ইউএসবি ৩.০ সিরিয়াল যোগাযোগ সমর্থন করে এবং কম্পিউটারে ডেটা প্রেরণ করে। |
| কাজের তাপমাত্রা |
-১০°C+৫০°C; বিশেষ চাহিদা থাকলে, এটি -২০°C পর্যন্ত পৌঁছতে পারে; |
| ওয়ার্কিং ভোল্টেজ |
চারটি নং ৫ এএ ব্যাটারি প্রয়োজন। যখন শক্তি অপর্যাপ্ত হয়, তখন একটি নিম্ন ভোল্টেজ প্রম্পট থাকে। |
| সামগ্রিক মাত্রা |
204 x 100 x 36 (মিমি) |
| মোট ওজন |
310 g ((ব্যাটারি ছাড়া) |
| |
|
প্রধান ফাংশন বৈশিষ্ট্য
এই পণ্যটিতে A-স্ক্যান মোড, B-স্ক্যান মোড এবং সংখ্যাসূচক প্রদর্শন মোড রয়েছে।
● পরিমাপের পরিসীমা বিস্তৃত, এবং অতি পাতলা অংশগুলির পরিমাপ বাস্তবায়নের জন্য অনন্য "মাল্টিপল ইকো" প্রযুক্তি গ্রহণ করা হয়েছে, যার সর্বনিম্ন পরিমাপ বেধ 0.15 মিমি (স্টিল);
● এই পণ্যটি উচ্চ নির্ভুলতার সাথে বেধ পরিমাপ করতে পারে এবং সর্বোচ্চ পরিমাপের রেজোলিউশন 0.001 মিমি পৌঁছতে পারে; পুনরাবৃত্তি রেজোলিউশন ± 0.002 মিমি পৌঁছতে পারে;
● এটিতে পেনট্রেটিং লেপ এবং প্রতিধ্বনি থেকে প্রতিধ্বনি পরিমাপের কার্যকারিতা রয়েছে, যা পৃষ্ঠের উপর পেইন্ট স্তর এবং লেপ সহ উপকরণগুলি পরিমাপ করতে ব্যবহৃত হয়;
● একাধিক পরিমাপ মোডঃ mb-e, E-E এবং me-e মোডগুলি প্রচলিত পুরু ওয়ার্কপিসের পরিমাপ পূরণ করে; পাতলা মোড পাতলা অংশগুলির পরিমাপ উপলব্ধি করে
● সংখ্যাসূচক মোডগুলির মধ্যে রয়েছেঃ প্রচলিত বেধ মান মোড, পার্থক্য / হ্রাস হার মোড এবং সর্বাধিক মান মোড
● দুইটি গতির মোডঃ স্বয়ংক্রিয় গতি / ম্যানুয়াল গতি
● ম্যানুয়াল বন্ধ এবং স্বয়ংক্রিয় বন্ধ সেট করা যেতে পারে, শক্তি সঞ্চয় ফাংশন সঙ্গে
● এটি ডাবল ক্রিস্টাল প্রোব এবং একক ক্রিস্টাল প্রোব সহ বিভিন্ন ধরণের প্রোব সমর্থন করে এবং 20MHz পর্যন্ত উচ্চ-ফ্রিকোয়েন্সি প্রোব সমর্থন করে
● এটি ভর স্টোরেজ সমর্থন করে এবং একই সময়ে 100000 বেধ মান, 500 গ্রুপের এ-স্ক্যান তরঙ্গরূপ এবং 500 গ্রুপের বি-স্ক্যান তরঙ্গরূপ সংরক্ষণ করতে পারে
● ৩.৫ ইঞ্চি বড় রঙিন টিএফটি-এলসিডি ডিসপ্লে ৩২০x২৪০ হাই ডেফিনিশন (কিউভিজিএ) রেজোলিউশন সহ
● এটিতে বিভিন্ন ক্যালিব্রেশন পদ্ধতি রয়েছে, এটি এক-পয়েন্ট ক্যালিব্রেশন, মাল্টি-পয়েন্ট ক্যালিব্রেশন এবং ম্যানুয়াল ক্যালিব্রেশন মোড সমর্থন করে,এবং একই সময়ে শব্দ গতি এবং জোন শূন্য অবস্থান calibrate করতে পারেনএটি ডাবল ক্রিস্টাল প্রোবের ভি-পথ সংশোধন সমর্থন করে
● এটি মেট্রিক এবং ব্রিটিশ সিস্টেমের রূপান্তর সমর্থন করে; এটি মিলিমিটার এবং ইঞ্চি ইউনিটগুলির মধ্যে পরিবর্তন করতে পারে
● এটি ইংরেজি প্রদর্শন সমর্থন করে
প্রযোজ্য উপাদান
এটি ধাতু (যেমন ইস্পাত, ঢালাই লোহা, অ্যালুমিনিয়াম, তামা ইত্যাদি), প্লাস্টিক, সিরামিক, কাচ, রজন, কাচের ফাইবার এবং অন্যান্য ভাল অতিস্বনক পরিবাহকগুলির বেধ পরিমাপ করার জন্য উপযুক্ত।
মৌলিক নীতি
আল্ট্রাসোনিক বেধ পরিমাপের নীতি হালকা তরঙ্গ পরিমাপের অনুরূপ। প্রোড দ্বারা নির্গত আল্ট্রাসোনিক পালস পরিমাপ বস্তুর পৌঁছায় এবং বস্তুর মধ্যে ছড়িয়ে পড়ে।যখন এটি উপাদান ইন্টারফেস পৌঁছায়, এটি প্রোবে ফিরে প্রতিফলিত হয়। মাপা উপাদান বেধ সঠিকভাবে উপাদান মধ্যে অতিস্বনক ছড়িয়ে সময় পরিমাপ দ্বারা নির্ধারিত হয়।
অপশনাল প্রোবঃ
| TS400 ডাবল ক্রিস্টাল প্রোব |
১০ মেগাহার্টজ |
৫ মিমি |
0.৫-৫০ মিমি |
| TS500 ডাবল ক্রিস্টাল প্রোব |
৫ মেগাহার্টজ |
৫ মিমি |
1.০-৬৫ মিমি |
| TS510 ডাবল ক্রিস্টাল প্রোব |
৫ মেগাহার্টজ |
১০ মিমি |
1.০-৫০০ মিমি |
| DTM15 একক স্ফটিক জোন |
১৫ মেগাহার্টজ |
৬ মিমি |
0.15-২২.৫ মিমি |
| DTM7.5 একক স্ফটিক জোন |
7.৫ মেগাহার্টজ |
৬ মিমি |
0.5-22.5 মিমি |
| DTM10 একক স্ফটিক জোন |
১০ এমএইচ |
৬ মিমি |
0.3-22.5 মিমি |
| DTM5 একক স্ফটিক জোন |
৫ এম |
৬ মিমি |
1.0-22.5 মিমি |
| BD510 একক স্ফটিক জোন |
১০ এমএইচ |
১০ মিমি |
১-১০০০ মিমি |
| BD212 একক স্ফটিক জোন |
২ মেগাহার্টজ |
১২ মিমি |
৪-১৮০০ মিমি |
| ডাবল ক্রিস্টাল প্রোব ক্যাবল |
|
| একক স্ফটিক জোন্ড ক্যাবল |
|
